车站行车工作PPT课件.ppt

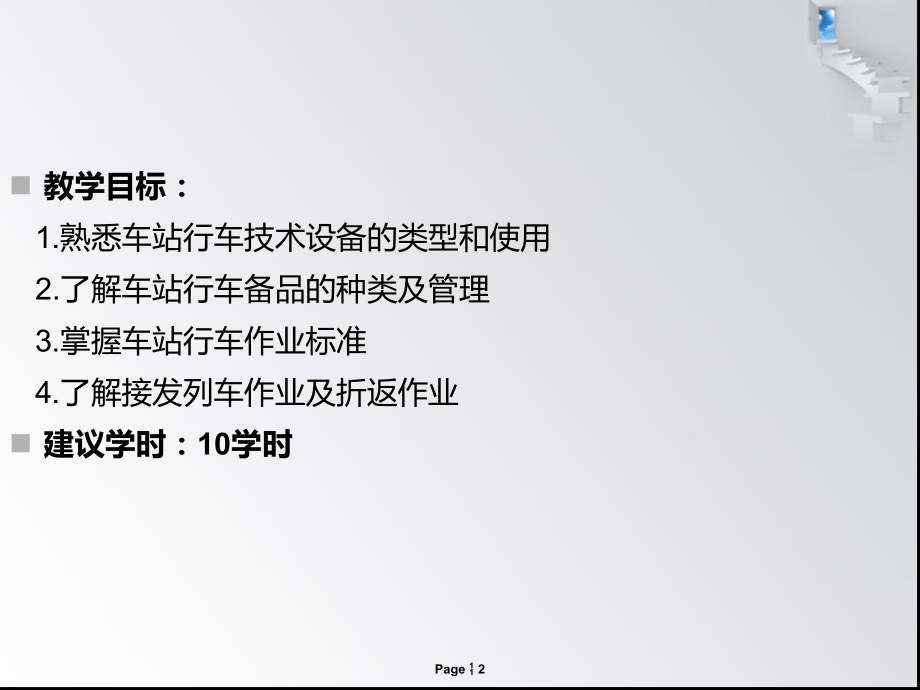

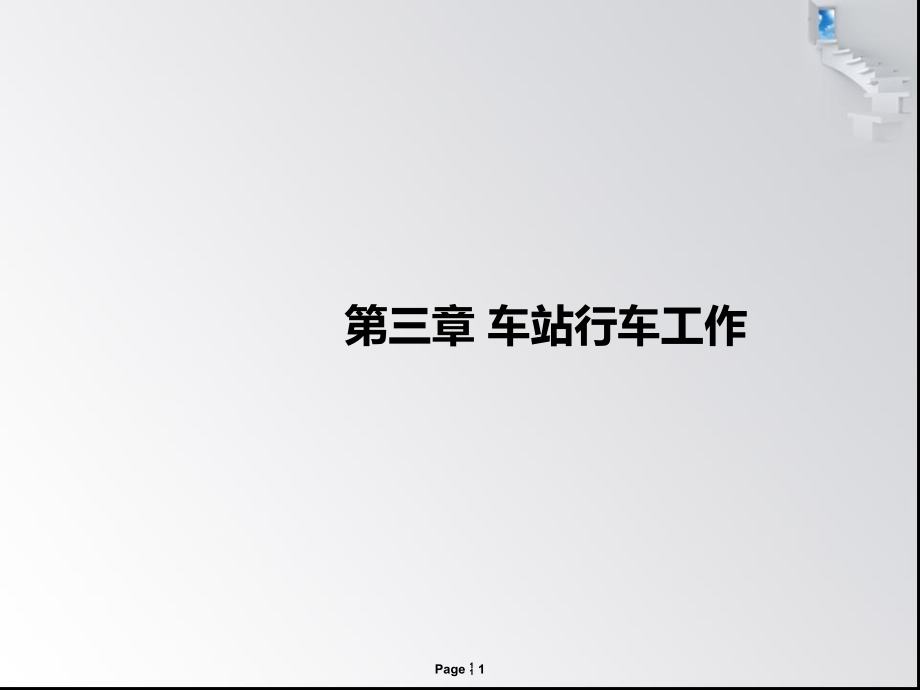

单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,Page,*,单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,Page,*,第三章,车站行车工作,教学目标：,1,.,熟悉车站行车技术设备的类型和使用,2.了解车站行车备品的种类及管理,3,.,掌握车站行车作业标准,4,.,了解接发列车作业及折返作业,建议学时：10学时,第一节 车站行车技术设备,一、线路,1,、正线：正线指连接车站并贯穿或直股伸入车站的线路。,2,、辅助线：为空载列车提供折返、停放、检查、转线及出入段作业所提供的线路。,3,、车场线：车辆基地内的各种作业线。,二、轨道,1,钢轨,2,扣件,3,轨枕,4,道床,5,道岔,6,其他附属设备,车站信号设备通常有出站信号机、发车表示器、防护信号机和阻挡信号机等。,车站联锁设备在道岔、信号机、进路之间建立起一种相互制约的联锁关系，是保证列车站内运行或折返作业安全的设备。联锁设备设置在有道岔车站，分电气集中联锁设备和微机联锁设备两种类型。,在采用列车自动控制（,ATC,）系统的情况下，车站还设置,ATC,系统有关设备，如车站,ATS,设备等。,三、信号设备,1,信号机,2,转辙机,3,轨道电路,4,应答器,四、通信设备,1,、行车凭证,轨道交通行车凭证是指列车进入区间或闭塞分区的凭证。,行车凭证分为两大类：,基本闭塞时：列车速度码及出站信号机的显示。,电话闭塞时：路票或特殊情况下的调度命令,（书面命令、口头命令等）。,五、行车凭证及行车报表,路票,路票是在电话闭塞法行车时，根据区间空闲相邻两站所承认闭塞的电话记录号码而填发的行车凭证。,路票的要素包括：电话记录号码；车次；列车运行方向；车站行车专用章；行车值班员签名；日期。,电话记录以每站一组,100,个号码，自每日,0,时起至,24,时止，按日循环编号；相邻车站不能使用相同号码；每个号码再一次循环中只准使用一次，号码一经发出无论生效与否，均不得重发使用。,填写路票应注意：值班员签名必须当班值班员手写，不能使用值班员印章；,路票日期以零点为界，按邻站给予确认闭塞的电话记录号码时间为准,；路票作为一种行车凭证，具有一定的严肃性，不得做任何涂改，一经涂改了立即作废。,调度命令,调度命令是指在按规定进行某些行车作业时，向行车值班员、司机发布的作业指示，有严肃性、授权性和强制性。,调度命令只能有当班行车调度员发布，且一事一令，先拟后发。,接调度命令后，行车值班员栏须由当班值班员手写，无本站行车专用章的调度命令单不能作为行车凭证使用；调度命令单的填写必须符合固定的规范。,2,、行车报表,行车报表是指在列车运行及设备保养等活动中，行车人员及相关人员根据现场实际情况而记录下来的原始资料。,行车报表的种类有：,车站生产日志，调度命令登记簿，设备故障检修（施工）登记簿，破加封登记簿,等。各类行车簿册都应由行车值班员认真及时填写，做到填写正确，字迹清晰。,第二节,车站行车备品的种类及管理,一、车站行车备品种类,车站行车备品包括员工劳动保护用品和专用器具两大类。,1、劳动保护用品包括安全帽、绝缘手套、沙手套、安全带、荧光背心、口笛、手电筒、强力探照灯及其充电用具、臂章等。,2、专用器具包括钩锁器、手摇把、信号灯及其充电用具、信号旗、红闪灯及其充电用具、无线电台及其充电用具、手提广播、调度命令、行车凭证、下轨梯、拾物钳等。,行车备品应按规定要求存放，具体按照各城市轨道交通企业制定的相关规定执行。,1、要求所有行车备品要进行整理、整顿。有序摆放，摆放的地方做到干净、清爽。,2、行车公用物品统一存放，且要存放合理，不准乱堆、乱放。个人用品放进个人专用柜子。,二、行车备品的存放,3、荧光背心、口笛、信号灯及其充电用具、手电筒及其充电用具、强力探照灯及其充电用具、无线电台、红闪灯及其充电用具、手提广播及其充电用具、调度命令等放在规定位置，行车许可证放在行车值班员就近随手可拿的地方。文件盒放在指定地点。防毒面具分散放在车控室、会议室、更衣室、站务室、站长室等房间。,4、行车备品柜摆放在车控室，位置以不影响整个车控室美观为准。,5、行车备品柜要有统一的标识和备品目录表，标明备品名称、数量和负责人，柜内物品要摆放整齐有序。,6、钩锁器、手摇把、信号旗、下轨梯、拾物钳等放在站台监控亭。,7、车控室开放式电源柜上摆放打印机、复印机和无线电台充电用具（固定），禁止摆放其他物品，但其他设备也需在开放式电源柜上充电时，应摆放整齐，冲完电后立即收起放回备品柜。,1、正确穿戴劳动保护用品。,2、带电备品（如红闪灯）按照其使用说明提示进行使用。,3、使用过程中，要珍惜爱护，不得随意乱扔，不得损坏。,三、行车备品的使用,1、每班交接班时应进行行车备品的交接，检查数量及性能及摆放状态。,2、具体交接手续应按相关规定执行。,四、行车备品交接,第三节,车站行车作业标准,一、行车作业基本要求,车站行车作业包括行车接发作业、列车折返作业等。车站行车作业应按照列车运行图要求，不间断地接发列车与折返列车，确保行车安全与乘客安全。对车站行车作业的基本要求是：,1,、执行命令听从指挥,严格执行单一指挥制，车站行车作业由车站值班员统一指挥。列车在车站时，列车司机应在车站值班员指挥下进行工作。车站值班员应认真执行行车调度员的命令和上级领导的指示。,2,、遵章守纪按图行车,认真执行行车规章制度，遵守各项劳动纪律。办理作业正确及时，严防错办和忘办，严禁违章作业。当班必须精神集中，服装整洁、佩戴标志，保证车站安全、不间断的按列车运行图接发列车。,3,、作业联系及时准确,联系各种行车事宜时，必须程序正确、用语规范、内容完整、简明清楚，严防误听、误解和臆测行事。,4,、接发列车目迎目送,接发列车严肃认真，姿势端正。认真做好看、听、闻，确保列车安全运行。,5,、行车报表填写齐全,行车报表包括各种行车凭证、行车日志和各种登记簿。行车凭证有,路票、绿色许可证和调度命令,等，登记簿有,调度命令登记簿,、,检修施工登记簿,和,交接班登记簿,等。应按规定内容、格式认真填写各种行车表报，保持表报完整、整洁。,为加强车站行车作业组织，必须建立和健全各项行车作业制度，做到行车作业制度化、程序化、标准化。车站行车作业的制度主要有车站值班员岗位责任制、交接班制度、检修施工登记制度、道岔擦拭制度、巡视检查制度和行车事故处理制度等。,二、行车作业制度,1,、车站值班员岗位责任制,车站行车作业实行单一指挥制，,车站值班员是车站行车作业的组织者和指挥者,。根据行车作业的需要，车站还可设置助理车站值班员，但在采用,ATC,系统时一般不设。,车站值班员的岗位职责是：,执行行车调度员的命令和指示，统一指挥车站的行车作业。,监视行车控制台的进路开通方向、道岔位置及信号显示，监视列车运行状态和乘客乘降情况。,在实行车站控制时，按列车运行图及行车调度员下达的列车运行计划办理闭塞、排列进路、开闭信号、接发列车。,填写行车凭证和其他各种行车报表。,办理设备检修施工登记。,组织交接班工作。,助理车站值班员的岗位职责是：接送列车、监护列车运行，交递调度命令及行车凭证，手信号发车，调车作业现场组织，进行站线巡视和协助乘客乘降组织。,在不设助理车站值班员岗位时，上述职责由站台服务员等员工承担。,2,、交接班制度,车站值班员交班时，应将列车运行和设备状态，上级指示和命令及完成情况等填记在,交接班登记簿,上，并口头向接班车站值班员交代清楚。,车站值班员接班时，要了解列车运行情况，对行车设备、备品、报表进行检查后，签认接班。内、外勤车站值班员实行对口交接。,3,、检修施工登记制度,请点：,车站值班员对各项检修施工作业，应根据检修施工计划，向检修施工负责人交代有关注意事项后，方可登记。凡影响行车作业的临时设备抢修，要在于行车调度员联系作业时间并获同意后，方可登记。,销点：,检修施工作业结束后，行车设备经试验、确认技术状态良好，方可签认注销。,4,、道岔擦拭制度,道岔必须由专人负责定期擦拭。,擦拭道岔，必须与行车调度员联系，办理控制权下放手续。,道岔擦拭时，车站控制室要有人监护，不准随意扳动道岔。,擦拭道岔人员一律穿绝缘鞋，携带防护用具擦拭前施放木楔，无关人员不得擅自进入道岔区。,如需换道岔，室内监护人员与现场擦拭人员应进行联系，说明道岔号码及定、反位，现场擦拭人员要离开岔道。,道岔擦拭完毕，要认真清理现场，清点工具，撤除木楔，并检查有无妨碍列车运行及道岔转换的物品。,实验道岔及确认良好后，与行车调度员办理控制权上交手续，有关按钮由信号人员加封并做记录。,填写,道岔擦拭登记簿,。,5,、巡视检查制度,送电前，车站值班员应进行站线巡视，检查线路上有无影响列车运行的异物。,对站内检修施工后的现场进行巡视检查，符合检修施工登记注销情况。,检查行车控制台是否有异常情况。,6,、行车事故处理制度,发生行车事故，应立即采取有效措施进行处理，同时向行车调度员及有关部门报告。,认真记录事故发生的时间、地点、列车车次、车号、关系人员姓名及人员伤亡和设备损坏情况。赶赴现场，查找人证与物证，并做成记录。,清理现场，尽快开通线路。,对责任行车事故，应认真找出原因，提出处理意见，制定防范措施。,议一议：车站值班员应具备那些素质？,第四节 车站控制模式,与列车运行调整,一、车站控制模式,1、控制中心自动控制模式（CA）,2、控制中心人工控制模式（CM）,3、车站自动控制模式,4、车站人工控制模式,优先级：,车站人工控制控制中心人工控制控制中心自动控制车站自动控制,1、控制中心自动控制模式（CA）,进路控制：根据时刻表及列车运行自动调整系统，ATS进路自动设定系统发出进路命令，调度员也可人工干预,进路办理：中央ATS根据时刻表或目的地码自动排列进路,列车运行调整：自动调整,2、控制中心人工控制模式（CM）,适用条件：关闭联锁区自动进路设定时,进路控制：控制中心调度员发出进路命令，联锁设备自动设定进路,进路办理：在中央ATS的MMI上人工排列进路,列车运行调整：人工调整,3、车站自动控制模式,适用条件：控制中心设备故障，或控制中心与下级设备通信线路故障时,进路控制：司机在列车上输入目的地码，列车追踪系统发出带有列车去向的位置、车次信息（进路始终点），远程控制终端自动产生进路命令，联锁设备自动设定进路,进路办理：车站ATS设备远程控制终端自动排列进路,列车运行调整：不能自动调整,4、车站人工控制模式（现地操纵模式）,适用条件：,ATS,因故不能设置进路，或由于运营需要不能由中心控制时,进路控制：车站值班员在现地操纵台（LOW）人工排列进路,进路办理：在LOW上人工排列进路,二、控制模式间的转换,、中控转站控,、中控强制转站控,、站控转中控,、中控转站控,适用条件：中央控制设备故障或特殊作业需要（单独操纵道岔）时,规定：经车站行车值班员申请，行车调度员同意,、中控强制转站控,适用条件：中央控制设备故障或车站发现危及行车安全情况时,规定：不经申请同意，只需登记，车站操作员即可实施转换操作,、站控转中控,适用条件：特殊作业完成或设备故障恢复时,规定：经车站行车值班员申请，行车调度员同意，控制中心操作员实施转换操作,1.自动列车运行调整,在执行自动列车运行调整功能时，ATS系统根据使用列车运行图对早、晚点时间在一定范围内的图定列车自动进行列车运行调整。,自动列车运行调整通过控制,列车的停站时间,和,列车的运行等级,来实现。列车运行等级的自动降低或升高可实现列车运行速度的自动控制。列车运行等级的设置如下：,三、列车运行调整,（1）运行等级1,ATS限速等于ATP限速，列车在ATS限速正负2kmh范围内调速。,（2）运行等级2,ATS限速等于ATP限速，但经过惰行标志线圈后，在列车速度高于30km/h时，惰行进站停车；在列车速度低于30km/h时，提速至30km/h运行。,（3）运行等级3,除ATP限速为20km/h和30km/h外，ATS限速等于75%的ATP限速，例如，在ATP限速为65km/h时，ATS限速为48km/h。,（4）运行等级4,ATS限速等于65的ATP限速。,针对列车运行偏离列车运行图的各种可能，ATS系统设置了太早、很早、早点和太晚、很晚、晚点，阻及最大、最小停站时间参数，参见表所示某城市地铁ATS系统上述各参数的现行取值。系统计算列车实际到站时间与列车图定到站时间的差值，并将此差值与上述六种参数进行比较，根据比较结果确定列车运行调整方法。,列车运行调整比较参数取值,参数,取值（s）,参数,取值（s）,太早,90,太晚,90,很早,60,很晚,60,早点,10,晚点,10,最大停站时间,60,最小停站时间,20,在早于太早和晚于太晚时，系统不能进行自动列车运行调整。,在早点与晚点之间时，系统不进行列车运行调整。,在太早与很早之间时，列车降低一个运行等级，调整列车停站时间。,在很早与早点之间时，列车运行等级不变，调整列车停站时间，停站时间改为图定停站时间加上早点时间，但调整后的列车停站时间不大于列车最大停站时间。,在晚点与很晚之间时，列车运行等级不变，调整列车停站时间，停站时间改为图定停站时间减去晚点时间，但调整后的列车停站时间不小于列车最小停站时间。,在很晚与太晚之间时，列车升高一个运行等级，调整列车停站时间。,2.人工列车运行调整,凡列车早点早于太早、晚点晚于太晚或列车运行秩序较紊乱时，由行车调度员进行人工列车运行调整。,在列车早点早于太早和晚点晚于太晚时，可在,不退出自动功能,情况下执行人工功能进行列车运行调整。但执行人工功能时设定的列车停站时间和列车运行等级,仅对经过指定车站的指定列车一次有效,。当指定列车经过指定车站后，系统将自动恢复对经过该站的后续列车进行自动列车运行调整。,在列车运行秩序较紊乱时，应,退出自动功能,，进行人工列车运行调整，待列车运行基本恢复正常后，再进入列车运行调整的自动功能。,（1）列车跳站停车,列车跳站停车分为列车载客跳站停车和列车空驶跳站停车两种。,列车载客跳站停车应严格掌握，客流较大的车站原则上不应组织列车跳停通过，仅在由于,车辆或其它设备故障、发生事故、车站因乘客滞留造成拥挤等原因引起列车运行秩序紊乱，以及特殊需要时,，方准列车载客跳停通过,列车跳站停车的设置可由行车调度员在工作站上进行，也可由行车调度员命令司机在当次列车上进行，前者称为中央设置，后者称为列车设置。,中央设置对允许跳停车站有所限制，并且不能设置一列车在两个车站连续跳停。列车设置对允许跳停车站没有限制，并且具有连续设置跳停功能。,在行车组织上，为保证一定的服务水平和行车安全，规定：,一般情况下不采取列车跳站停车措施；,图定首、末班客运列车不办理列车跳站停车；,同一车站不允许连续两列车跳停通过；,除特殊情形外，客流较大车站不准列车跳停通过。,（2）扣车,当一条线路的列车由于,车辆及其他设备故障或某种原因不能正常运行，造成换乘站站台上乘客拥挤时,，行车调度员应采取扣车措施，即将另一条线路的上下行列车扣在换乘站附近的各个车站，以缓和换乘站的压力。扣车时间一般应控制在10min内，如果堵塞线路的列车在短时间内不能恢复正常运行，可组织扣下的列车在换乘站通过。同时，行车调度员应发布畅通线路各站停售跨线票的命令。,行车调度员实施扣车应在列车到达指定站台停稳，并在发车表示器闪光前完成。如多列车分别在各站进行扣车时，行车调度员应及时命令司机在指定车站扣车。实施扣车后，如要终止列车停站，行车调度员应进行催发车。,（3）设置列车运行等级,除系统自动调整列车运行等级外，行车调度员还可人工设置列车运行等级，即由初始设定的运行等级2改设为其他运行等级。列车运行等级的设置可由行车调度员在工作站上进行，也可由行车调度员命令司机在当次列车上进行。行调设置只对指定列车一次有效。,第五节,车站,接发列车,作业,目前，城市轨道交通的信号系统普遍具有ATS系统，所以,车站原则上不办理接发车作业,，中央控制室和车站可对列车运行状况进行监视。只有当,信号联锁故障，需要人工排列进路组织列车运行及列车退行等特殊情况时,须办理接发车作业。,作业程序：办理闭塞、布置与准备进路、开放（关闭）信号或交接凭证、接送列车、开通区间。,行车指挥自动化时的行车组织,调度集中时的列车运行组织,在上述两种情况下：,采用自动闭塞，区间闭塞是自动办理的，但进路排列有两种情形。,车站的接发列车作业是由,中央ATS自动完成,或,行车调度员集中办理,。,车站行车值班员,通过,行车控制台监视,列车进路排列、信号显示和列车到发、通过情况以及列车运行状态是否正常等。,一、控制中心办理接发列车作业,（一）中央级控制时设备运作特点,1、正常情况控制中心自动控制模式,2、非正常情况控制中心人工控制模式,（二）行车指挥自动化时的行车组织,在行车指挥自动化时，,控制中心,ATS,根据使用列车运行图及列车运行实际情况，自动办理与实时控制车站上的列车接发作业，即,自动完成列车进路排列,和发车表示器显示控制。在控制中心,ATS,自动功能故障时，列车进路由行车调度员人工排列。,采用,移动闭塞法,行车，列车占用区间的行车凭证为列车收到的速度码，凭发车表示器显示的稳定白色灯光发车，如发车表示器故障无显示，凭行车调度员的命令发车。追踪运行列车间的安全间隔由ATP子系统自动实现。,在调度集中时，由,行车调度员,通过,进路控制终端,控制管辖线路上的信号机、道岔，,人工排列列车进路,，办理列车接发作业。,采用,自动闭塞法,行车，列车进入区间的行车凭证为出站信号机的绿灯显示。如出站信号机故障，凭行车调度员的命令发车。追踪运行列车间的安全间隔由自动闭塞设备实现。,（三）,调度集中时的列车运行组织,（四）接发列车作业规定,、司机发车指示,、列车发车作业,、列车到达作业,发车指示器：,前列车发出后至下列车到站停稳前：熄灭状态,列车停稳后：倒计时显示停站时间,倒计时到“00”：稳定白色灯光，指示发车,倒计时超出预定值：正计数显示晚点时间,城市轨道交通系统由于装备了ATC系统，ATS子系统能根据列车运行图自动排列进路、开放信号。,当中央ATS系统故障，可通过微机联锁区域操作员工作站（简称LOW工作站）办理接发列出作业。,调度监督时的行车组织,电话闭塞法时的接发列车作业,在上述两种情形下，区间闭塞和列车进路均由车站值班员办理。,二、车站办理接发列车作业,（一）车站级控制时设备运作特点,1、中央ATS正常，控制权下放前后：,进路控制：,ATS自动控制ATS自动控制,ATS人工控制车站人工控制,列车运行调整：,自动调整自动调整,人工调整人工调整,（一）车站级控制时设备运作特点,2、中央ATS故障，控制权下放前后：,进路控制：,ATS自动控制车站自动控制,ATS人工控制车站人工控制,列车运行调整：,自动调整人工调整,在调度监督情况下，由车站行车值班员排列列车进路、开闭出站信号，行车调度员通过显示盘，监督线路上各车站信号机开闭显示、区间闭塞情况和列车运行状态，组织指挥列车运行。,采用,双区间闭塞法,行车，列车占用区间的凭证为出站信号机的绿灯显示，凭助理行车值班员手信号发车。追踪运行列车间的安全间隔按双区间要求，由双区间闭塞设备实现。,列车正线运行限速60km/h。列车接近车站时，司机应加强对接近车站的瞭望，控制进站速度，遇有险情立即制动停车。列车进入通过式车站的限速为40km/h，列车进入尽头式车站的限速为30km/h。,（二）调度监督时的行车组织,电气集中联锁。在采用电气集中联锁设备时，列车进路办理在行车控制台上进行。,在行车控制台上按下拟建立进路的始、终端按钮，只要该进路区段无车辆占用以及无敌对进路存在，与进路有关的所有道岔机会自动转换到规定位置并锁闭，即进路排列完成。,1,、列车进路办理,此时，在行车控制台的显示盘上，选出的进路从始端到终端呈现一条白色光带，防护该进路的信号机也同时开放，信号复示器显示绿灯。,当列车驶入进路，防护信号机关闭，信号复示器显示红灯，白色光带随着列车运行逐段变为红色光带，表示该进路被占用。,列车出清进路后，光带有红色变为灭灯状态，表示该进路已经解锁。进路解锁可以是分段解锁，也可以是一次解锁。,微机联锁。在采用微机联锁设备时，列车进路办理在操作员工作站上进行。,在工作站显示器窗口的视窗上，用鼠标点击拟建立进路的始、终端要素（信号机），然后点击“排列进路”按钮，再点击“执行”按钮，计算机根据输入的操作命令，经过联锁判断，自动建立进路、开放信号。,当列车驶入进路，防护信号机关闭，随着列车的运行，进路可逐段解锁。,在调度监督、双区间闭塞法行车时，控制权下放给车站。此时，,车站值班员办理接发列车作业，行车调度员监督现场设备和列车运行状态。,接发列车作业的内容、程序与办法如下：,2,、双区间闭塞行车,1,）准备进路：接发列车进路可根据行车调度员下达的列车运行计划预先办理。,2,）办理闭塞：发车站车站值班员用站间行车电话向接车站请求闭塞；接车站车站值班员接到请求闭塞电话后，确认前次列车已经到达前方站、接车区间空闲、接车进路畅通、有关道岔位置正确，以及确认影响接车进路的调车作业已经停止后，按压同意接车按钮。此时，接车站接车表示灯由黄灯显示变为灭灯。,3,）开放信号：法车站车站值班员确认发车进路正确无误后，按压发车信号按钮。此时，发车站发车表示灯由绿灯显示变为红灯显示，出站信号机绿灯显示；接车站接车表示灯变为红灯显示以及闭塞电铃鸣响。,4,）列车出发：列车发出后，发车站车站值班员拔出发车信号按钮，向接车站车站值班员和行车调度员报点，填写,行车日志,；接车站的车站值班员接到报点后填写,行车日志,。此时，出站信号机变为红灯显示。,5,）列车到达：列车到达后，接车站的车站值班员向发车站的车站值班员和行车调度员报点，填写,行车日志,；发车站的车站值班员接到报点后填写,行车日志,。此时，发车站发车表示灯为黄灯显示；接车站列车到达表示灯为红灯显示以及闭塞电铃鸣响，接车表示灯为红黄灯显示。,6,）取消闭塞：在发车站请求闭塞、接车站同意接车和发车站尚未开放出站信号时，如因故需要取消闭塞，由发车站的车站值班员用站间行车电话向接车站的车站值班员请求取消闭塞，接车站的车站值班员请求取消闭塞电话后，破封登记，按压故障按钮。此时，发车站发车表示灯为黄灯显示；接车站接车表示灯为红黄灯显示。,7,）接送列车：列车在车站上到发或通过时，助理车站值班员应按规章要求站在规定地点接送列车，密切注意列车运行状态与乘客乘降情况，发现有危及行车安全和乘客安全的情况应立即采取有效措施妥善处理。,表示灯的显示颜色与意义,表示灯类型,发车表示灯,接车表示灯,到达表示灯,表,示,灯,显,示,红灯,出站信号开放,邻站出站信号开放,列车到达本站,绿灯,可以开放出站信号,黄灯,列车到达接车站,列车到达前方站,红黄灯,列车达到本地,灭灯,同意接车,改用电话闭塞法行车，必须有行车调度员命令。由于电话闭塞法行车时无设备控制，为了防止因疏忽向占用区间发车，造成通向列车尾追，要求车站值班员在接发列车作业过程中，严格按照规定的作业程序和要求进行，以确保接发列车作业安全。电话闭塞法行车时，车站值班员办理接发列车作业的内容、程序与办法如下：,（三）,电话闭塞法时的接发列车作业,1,）办理闭塞：发车站向接车站请求闭塞。接车站确认接车区间空闲，接车进路准备妥当后，向发车站发出承认某次列车闭塞的电话记录号码，并填写,行车日志,。,所谓进路准备妥当是指接发列车进路空闲、有关道岔位置正确和影响接发列车进路的作业已经停止。闭塞办妥后，因故不能接车或发车时，应立即发出停车手信号进行防护，并由提出一方发出电话记录号码作为闭塞取消的依据，取消闭塞应及时向行车调度员报告。,2,）发出列车：发车站接到接车站承认闭塞的电话记录号码后，填写路票交给列车司机，向司机显示发车手信号。列车出发后，发车站向接车站和行车调度员报名，并填写,行车日志,。,3,）接入列车：接车站在列车停车位置向司机显示停车手信号。列车整列到达停妥后，向列车司机收取路票。,4,）闭塞解除：接车站在列车整列发出或进入折返线，以及接车进路准备妥当后，向发车站发出到达列车闭塞解除的电话记录号码。向行车调度员点名，并填写,行车日志,。,想一想 采用不同的设备类型，在国内地铁、轻轨线路颁布的,技规,和,行规,中，对电话闭塞法时的接发列车作业内容、程序与办法的规定有什么不同？,第六节,车站,列车折返,作业,一、列车折返方式,根据车站折返线的布置，列车折返主要有站后折返、站前折返和混合折返三种。,1,、站后折返：,站后布置得折返线如图,46,所示。其中，（,a,）是列车在终点站站后折返时的尽端线折返设备，（）是列车在中间站站后折返时的单渡线折返设备，（）上列车在终点站站后折返时的环形线折返设备。,采用站后折返方式，出发列车与到达列车不存在敌对进路；列车进出站速度较高，有利于提高旅行速度；列车进出站不经过道岔区段、乘客无不舒适感；此外，采用尽端线折返设备，折返线即可供列车折返，也可供列车临时停留检修。因此，战后折返方式被广泛采用。站后折返方式的缺点是列车的折返走形距离较长。,站后折返时的折返设备,(c),(a),(b),环形线折返设备能保证最大的通过能力，节约设备费用与运营成本。但它也存在一些缺点，如列车在小半径曲线上运行造成单侧钢轨磨耗，折返线不能停放检修列车，以及若用明挖法施工修建增大了开挖范围等。图,47,时某终点站高架站环形折返线，该站修建了车站配线，解决了环形折返线不能停放列车的问题，提高了列车折返作业组织的机动性。,、站前折返：,站前布置的折返线如图,47,所示。其中，（）是列车在终点站站前折返是的交叉度线折返设备，（）是列车在中间站站前折返时的单渡线折返设备。,站前折返时的折返设备,（,a,）,（,b,）,采用站前折返方式，列车无空驶折返走行；乘客上下一起进行能缩短停站时间；车站正线兼折返线以及站线长度缩短，有利于车站造价的节省。站前折返方式的缺点是出发列车与到达列车存在敌对进路,;,因列车进站或出站侧向通过道岔,列车速度受到限制、影响乘坐的舒适感；在大客流的情况下，站台秩序会受到影响。,产生交叉干扰的条件是空间上存在进路交叉、时间上占用进路的时间相同，两个条件同时具备才构成真正的进路交叉。在采用站前折返方式的情况下，要完全消除接发列车作业的交叉干扰难度较大。而为了避免进路交叉，只能将接发列车作业在时间上错开，但这样又会对终点站的列车折返能力、甚至是铁路的最终通过能力产生不利影响。,3,、混合折返：,站后、站前混合布置的折返线如图,426,所示。采用混合折返方式的目的是为了提高列车折返能力与铁路通过能力。混合折返兼有站后折返与站前折返的特点。,二、列车折返作业工作人员,1.行车调度员,列车折返的调车进路由行车调度员人工排列或中央ATS自动排列。在车站有数条折返线或渡线，即有不同的折返调车进路情况下，应在列车折返作业办法中规定优先采用的列车折返模式，明确列车折返优先经由的折返线或渡线。在办理列车折返作业时，如折返列车尚未起动，需临时变更列车折返模式，可在通知折返列车司机后，变更列车折返调车进路。,在人工排列列车折返进路时，折返列车凭调车信号显示进入折返线或折返停车位置。在自动排列列车折返进路时，折返列车凭发车表示器的稳定白灯显示进入折返线或折返停车位置。列车停妥后，司机应立即办理列车换向作业，然后凭道岔防护信号机的准许越过显示进入车站出发正线。,在列车人工驾驶时，列车进出折返线的速度根据有关规定由司机人工控制，在列车自动驾驶时，列车进出折返线的速度按接收到的速度码自动控制。,2.司机（以站后无人折返为例）,折返时的作业主要是到达司机与折返司机进行交接，并组织列车进行折返。列车在折返站进行折返有人工折返和自动折返两种方式。,运营列车结束服务到达终点站停车标处，显示屏出现折返图标，AR黄灯亮，列车停稳左侧车门打开，按压“AR”按钮，确认显示屏上的折返图标由蓝色变为黄色背景，“AR”黄灯灯灭。与折返司机交接完毕，根据站务人员的清客完毕手信号及进路防护信号机的开放信号，关闭列车车门；进入司机室本务司机关闭主控钥匙，锁好司机室侧门；本务司机锁闭司机室侧门行至头端墙处，操作自动折返按钮（DTRO），列车自动启动进入折返线，并自动折返到对面站台，完成无人折返作业。,三、折返作业组织,1,、中央控制：,列车在进行折返作业前，应清客、关车门。列车折返进路由中央,ATS,自动排列或行车调度员人工排列。在车站有数条折返进路的情况下，应在折返作业办法中规定优先采用的列车折返模式，明确列车折返优先经由的折返线或渡线。在办理列车折返作业时，如要变更列车折返模式，在折返列车尚未启动时，可在通知折返列车司机后，变更列车折返模式。,在自动排列折返进路时，折返列车凭,发车表示器的稳定白灯显示,进入折返线或折返停车位置。在人工排列折返调车进路时，折返列车凭,调车信号显示,进入折返线或折返停车位置。列车停妥后，司机应立即办理列车换向作业，然后凭防护信号机的准许越过显示进入车站出发正线。,在列车自动驾驶时，列车进出折返线的速度按接收到的,ATP,速度码自动控制；在列车人工驾驶时，列车进出折返线的速度根据有关规定，由司机人工控制。,2,、车站控制：,车站控制时的折返作业组织，,除列车折返进路由车站值班员人工排列,，其余与中央控制时相同。原则上，车站值班员按作业办法中规定的优先模式排列折返进路，如要变更列车折返模式，必须要得到列车调度员的同意。,
