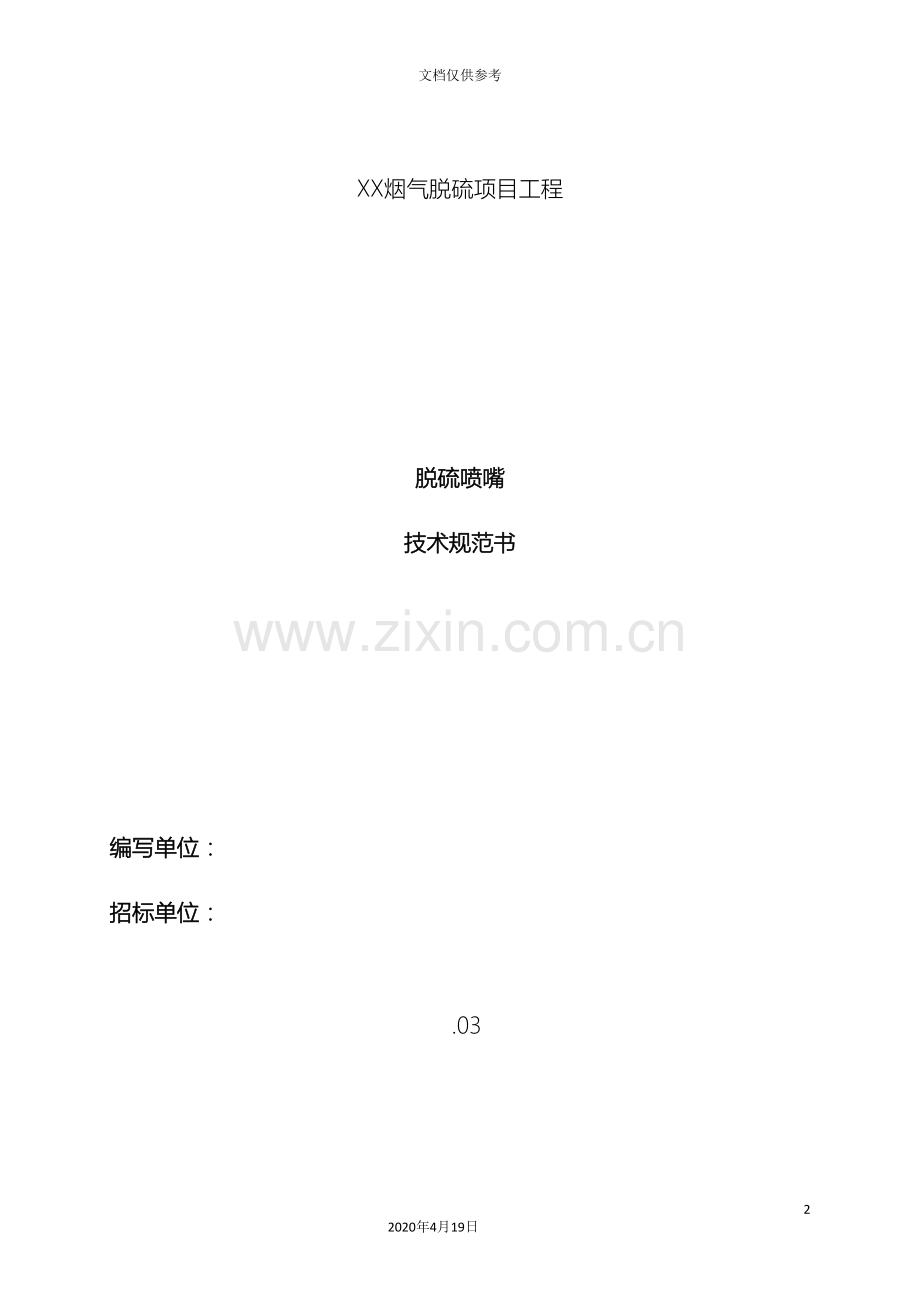

XX烟气脱硫项目工程

脱硫喷嘴
技术规范书

编写单位：
招标单位：

.03

目 录
1 技术规范书 1
2 生产、制造标准 4
3 质量和性能保证 4
4 监造、工厂检查和性能验收试验 5
5 清洁、油漆、包装、装卸、运输与储存 5
6 投标方需填写的数据 5
7 供货范围和设计界限 6
8 投标方应提供的资料 6
9 技术服务和培训 8
10 差异表 9
11 附图 10
12 投标方需要说明的其它问题 10

1 技术规范书
1.1总则
1.1.1本规范书适用于XX烟气脱硫项目吸收塔喷嘴，包括喷嘴的功能设计，结构，性能，安装和试验等方面的技术要求。
1.1.2本规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。
1.1.3投标方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.1.4凡在投标方设计范围之内的外购件或外购设备，投标方应至少要推荐2至3家产品供招标方确认，且招标方具有选择的权利，而且招标方有权单独采购，但技术上均由投标方负责归口协调。
1.1.5在设备制造前，招标方有权因设计需要修改技术参数，投标方应无条件接受。
1.1.6本技术规范所使用的标准，如遇到与投标方所执行的标准不一致时，按较高的标准执行。
1.1.7所有文件中的单位均采用国际单位制。
1.1.8本规范书为订货合同的附件，与合同正文具有同等效力。
1.1.9 如未对本规范书提出偏差，将视为投标方能全面满足本招标文件所提出的各种要求。若有偏差（无论多少），投标方都必须清楚地表示在本规范书的第10条“差异表”中。
1.1.10在合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等均使用中文，如果投标方提供的文件中使用另一种文字，则附有中文译本，解释以中文为准。
1.1.11合同签订后，双方沟经过程中来往的传真、电子邮件、确认单等工程配合文件，均与合同具有同等法律效力。
1.1.12招标方仅对提供的参数和技术规范负责，设备选型由投标方负责，若因为设备选型出现的问题，应由投标方无条件解决。
1.1.13若本技术规范书中出现前后不一致，以招标方解释为准。
1.2工程设计条件
1.2.1烟气运行条件
表1-1 烟气运行参数表
项 目
单位
数值（进塔）
数值（出塔）
备 注
烟气量（单台炉）
Nm3/h
1134842
1214759
标态,湿基，实际O2
烟气量（单台炉）
Kg/h
1482201
1548005

烟气含湿量
vol.%
10.45
15.90
蒸汽
烟气含湿量
kg.%
0
0
液态
烟温
℃
138
53
设计工况
O2
Vol.%
6.03
6.07
标态, 干基，实际O2
CO2
Vol.%
14
14.03
标态, 干基，实际O2
烟气污染物成分

///

SO2
mg/Nm3
3000
35
标态, 干基，6%O2
SO3
mg/Nm3
50
35
标态, 干基，6%O2
HCL
mg/Nm3
50
2
标态, 干基，6%O2
HF
mg/Nm3
25
1
标态, 干基，6%O2
粉尘浓度
mg/Nm3
60
30
标态, 干基，6%O2
当地大气压
kPa
87.62
87.62

1.2.2石膏浆液成分资料
表1-2 石膏浆液成分表
项目
单位
数值
H2O
Wt%
85
石膏
Wt%
12.92
亚硫酸钙
Wt%
0.03
CaCO3
Wt%
0.37
MgCO3
Wt%
0.04
CaF2
Wt%
0.04
MgF2
Wt%
0.03
灰尘
Wt%
0.23
惰性物质
Wt%
1.33
氯化物含量
PPm
40000
石膏浆液总含固量
％
15
温度
℃
53
密度
Kg/m3
1122
1.2.3设备运行方式、运行条件及参数见下表：
表1-3 喷嘴参数表
设计参数
喷嘴规格
安装数量（个）
72
36
喷嘴型式
空心偏心喷嘴
（中心区域）
实心偏心喷嘴
（壁面区域）
每层喷淋层流体流量, m3/h
6800
6800
喷淋层间距，m
2
2
喷嘴入口压力，bar
0.6
0.6
向上/向下喷淋量比率，％（见注4）

烟气流量的方向
垂直向上
垂直向上
烟气流速, m/s
3.63
3.63
自由通路，mm

喷淋层数量（层）
3
3
每个喷嘴流体流量, L/min
1049
1049
平均喷嘴流体流量, L/min
1049
1049
喷射形式

粒径d(v)50, max ， µm
≤2700um
≤2700um
粒径d32(sauter), max ， µm
≤2200 um
≤2200 um
喷射角度
110
90
喷射方向
垂直向下
垂直向下

连接形式
缠绕粘接
缠绕粘接
连接使用材质
树脂及纤维
树脂及纤维
与喷嘴相连的喷淋管直径

d(v) > 5000 µm，％

d(v) < 200 µm，％

低于喷淋锥顶1m处液滴粒径保证范围，µm

与喷嘴相连的喷淋管材
FRP
FRP
材料
碳化硅或相当材料
碳化硅或相当材料
备件数量（个）
/1
/1
说明：
若非特殊说明，所有设计保证值指单个喷嘴
1) 保证值不允许出现测量公差；
2) 每种类型单个喷嘴性能保证值由4个喷嘴计算平均值得出。
3）投标方提供备件数量；
4）喷嘴背压不能超过0.6bar
1.3技术条件
1.3.1总的要求
本工程1套FGD系统配置1台吸收塔。每塔布置3层喷淋层，每层设108个喷嘴，1塔共计324个喷嘴。
1.3.2设备及材质
喷嘴采用碳化硅或相当材料。所有接触浆液的部件应适于浆液特性。
1.3.3本体
喷嘴材料要求防磨防腐防堵，满足石膏浆液的工作环境。
喷嘴产生的液滴大小要求达到规定的尺寸，以提高浆液循环效率。
喷嘴设计应避免在任何时候堵塞大直径自由通道。
喷嘴设计应确保浆液循环泵停机时，喷嘴内没有浆液停留。
喷嘴应能牢固而且容易地连接到 FRP 管，喷嘴连接管应能长期牢固的满足正常的工作环境。
喷嘴的工作寿命不小于70,000小时
投标方应保证招标方在设备交付后 12 个月内仍可按合同价补订喷嘴。
2 生产、制造标准
2.1制造的基本要求
设备制造严格按照制造规范、标准进行。加工前按照本规范书的要求，编制质量控制计划和质量检查计划报招标方认可。
2.2.标准
喷嘴的设计和制造，符合现行使用的有关中国国家标准和中国部颁标准或技术来源所在国家的规范和标准。
投标方应在投标书中详细列出喷嘴的设计、制造﹑检验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等有关规程、规范和标准清单，供招标方确认。
从订货之日至投标方制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的补充要求，投标方应遵守这些要求。
3 质量和性能保证
3.1性能保证值
投标方应保证所供设备满足运行及周围环境的要求。
投标方应保证吸收塔喷嘴的使用寿命不小于70000小时。
所有设备性能保证期为颁发接受证书后1年, 大修年限应为5年。
在设计喷嘴压降时，保证流量：单个 -5/+5%，平均-2/+5%。
保证喷射覆盖 +7%/-7% 或喷射角度能改变为提供全覆盖而没有负误差。
取10%喷嘴，测量其流量与压降及最小覆盖的关系，并提供关系曲线
需要的粒径 见运行条件及参数表
RSF（相关跨度系数）：
通量密度变化范围： ±10%
3.2质量保证
喷嘴及其辅助设备图纸，技术文件要求进行功能检查和试验，以保证设计和结构满足本规范要求。
所有材料和零部件，有材料或零部件质量保证书和/或复检试验报告。采用材料的化学成份，机械性能及内在质量符合图样及技术文件的规定，并充分考虑耐腐蚀性能。
投标方在设备出厂发运的同时提供有关质量保证的各项质量文件和技术文件。这些文件至少包括：
·产品检验合格证书；
·主要零部件材料试验合格证书；
·主要零部件材料试验报告；
·各项有关实验结果；
·质量控制计划
·质量检查计划
·安装、使用、维护手册
·本体设备及附属设备总图及相关的部件图
4 监造、工厂检查和性能验收试验
见商务部分。
5 清洁、油漆、包装、装卸、运输与储存
设备油漆采用二底三面，由投标方提供，油漆颜色由招标方确认。
现场补漆料由投标方提供,由招标方负责施工。
其它详见商务部分。
6 投标方需填写的数据
表6-1 喷嘴设计数据表
序号
项目
参数
备注
1
生产厂家

2
型号

3
喷射形式

4
端接头

5
结构材料

6
设计流量L/min

7
设计压降Pa

8
喷嘴孔直径, mm

9
最小自由直径, mm

10
喷射角度

7 供货范围和设计界限
7.1概述
投标方应提供1套完全功能的吸收塔喷嘴， 包括连接件，喷嘴主体，必须的备品备件和专用工具。 设计，制造，包装和运输都应在服务范围之内。另外设备安装属于喷淋层厂家，启动和运行以及必要的培训及安装指导也应包括在服务范围内。
7.2 供货范围
7.2.1 供货清单
表5 供货清单表
序号
名称与规格
数量
重量（kg）
备注
1

2

7.2.2现场装配及检查
7.2.3设计与文件。
7.2.4备件。
提供的每个备件应有良好的互换性，可用于装置对应的部件上。
投标方应在其投标书中填写下表：
表7-1 备件清单
序号.
名称与规格
数量
备注
1
空心喷嘴
/
单塔
2
实心喷嘴
/
单塔
7.2.5商务部分规定的包装与运输及保险。
7.2.6专用工具（如果有）。
投标方应提供安装期间的所有专用工具。安装结束之后，该工具即成为招标方永久性工具。
表7-2 现场安装使用的专用工具
序号
名称与规格
数量
用途
1

2

8 投标方应提供的资料
8.1一般要求
8.1.1 投标方所提供的资料应使用国家法定单位制即国际单位制(文字为中文)，进口部件的外文图纸及文件应由投标方免费翻译成中文。
8.1.2图纸采用AutoCAD 本，所有带尺寸的图纸必须按实际尺寸绘制。文字资料采用Word 本。
8.1.3 资料的组织结构清晰、逻辑性强。资料内容正确、准确一致、清晰完整，满足工程要求。
8.1.4所有资料和图纸均应注明工程名、出图日期，并有完整的签署。资料的改变应做明确的标记，以便清楚地找到改变之处。
8.1.5投标方资料的提交及时、充分，满足工程进度要求。技术协议签订后，投标方在5天之内向招标方给出全部技术资料 4份和交付进度清单，并经招标方确认。若5天内未提供正式版技术资料和图纸罚款2万元。投标方提供的资料若有升版，须用云线明显标注出修改之处，并口头通知招标方。投标方所提供的所有资料均应采用书面形式，且每份资料均应加盖投标方公章。招标方可对投标方提供的资料提出审核意见，但并不因此而免除投标方的任何责任。
8.1.6投标方提供的技术资料为每台设备12套，电子版本 2 套。
8.2技术资料内容和交付进度
8.2.1 投标方在投标时应提供下列图纸和文件：
喷嘴设备外形图
接口详图
液滴大小分布曲线
8.2.2 签订技术协议后5个工作日内，投标方应提供如下图纸、文件供审核。
喷嘴设备外形图
接口详图
液滴大小分布曲线
流量参数曲线
滴径与密度关系曲线
雾滴平均直径 (微米) －压降曲线图
8.2.3 在收到招标方认可后的5个工作日内，投标方应提供上述图纸、文件的最终版本。
8.2.4下列文件和图纸将在装运前2个月提供：
—安装、运行和维护手册
—质量控制手册
8.2.5下列文件和图纸将随设备一起移交：
—各项质量文件和技术文件的最终版
—装箱清单及产品质量合格证书
—交货清单及装箱单
—产品合格证书及质保证书
—原产地证明
—海关及商检部出具的证明材料
8.2.6设备监造检查所需要的技术资料
－投标方应提供满足合同设备监造检查/见证所需要的全部技术资料；
－设备和部件的工厂试验结果报告；
－建设和安装实施的试验资料；
－安装和性能试验后试验结果报告和资料；
8.2.7安装、调试、试运、机组性能试验和运行维护所需的技术资料（招标方提供具体清单和要求，投标方细化，招标方确认）。包括但不限于：
－提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料
－安装、运行、维护、检修所需详尽图纸和的技术资料；
－设备安装、运行、维护、检修说明书；(包括设备结构特点、安装程序和工艺要求、启动调试要领、定期校验和维护说明等)
－投标方须提供备品备件清单和易损件清单。
8.2.8投标方提供的其它技术资料
9 技术服务和培训
9.1 投标方现场技术服务
9.1.1 投标方现场服务人员的目的是使所供设备安全、正常投运。投标方要派合格的现场服务人员。如果此人月数不能满足工程需要，投标方要追加人月数，但招标方无须为此支付任何额外费用。
现 场 服 务 计 划 表
序号
技术服务内容
计划人日数
派出人员构成
备注
职称
人数
1

2

9.1.2 投标方现场服务人员应具有下列资格：
9.1.2.1 遵守法纪，遵守现场的各项规章和制度;
9.1.2.2 有较强的责任感和事业心，按时到位;
9.1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导;
9.1.2.4 身体健康，适应现场工作的条件。
9.1.2.5 投标方须更换招标方认为不合格的投标方现场服务人员。
9.1.3 投标方现场服务人员的职责
9.1.3.1 投标方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验（泵体型号相同，共做性能试验1台.次）。
9.1.3.2在安装和调试前，投标方技术服务人员应向招标方进行技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），投标方技术人员要对施工情况进行确认和签证，否则招标方不能进行下一道工序。经投标方确认和签证的工序如因投标方技术服务人员指导错误而发生问题，投标方负全部责任。
投标方提供的安装、调试监督的工序表见《安装维护手册》。
9.1.3.3 投标方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方规定的时间内处理解决。如投标方委托招标方进行处理，投标方现场服务人员要出委托书并承担相应的经济责任。
9.1.3.4 投标方对其现场服务人员的一切行为负全部责任。
9.1.3.5 投标方现场服务人员的正常来去和更换应事先与招标方协商。
9.1.4招标方的义务
招标方要配合投标方现场服务人员的工作，并在生活、交通和通讯上提供方便。
9.2 培训
9.2.1 为使合同设备能正常安装、调试、运行、维护及检修，投标方有责任提供相应的技术培训。培训内容应与工程进度相一致。
9.2.2 培训计划和内容
序号
培训内容
计划人日数
培训教师构成
地点
备注
职称
人数
1

2

9.2.3 培训的时间、人数、地点等具体内容由买卖双方商定。
9.2.4 投标方为招标方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。
9.3 设计联络会
根据工程需要由招标方确定是否召开。
10 差异表
投标方要将投标文件和招标文件的差异汇集此表内。
表10-1差异表
序
号
招标文件
投标文件
条目
简要内容
条目
简要内容

11 附图
喷嘴外形图（投标单位提供）
12 投标方需要说明的其它问题
