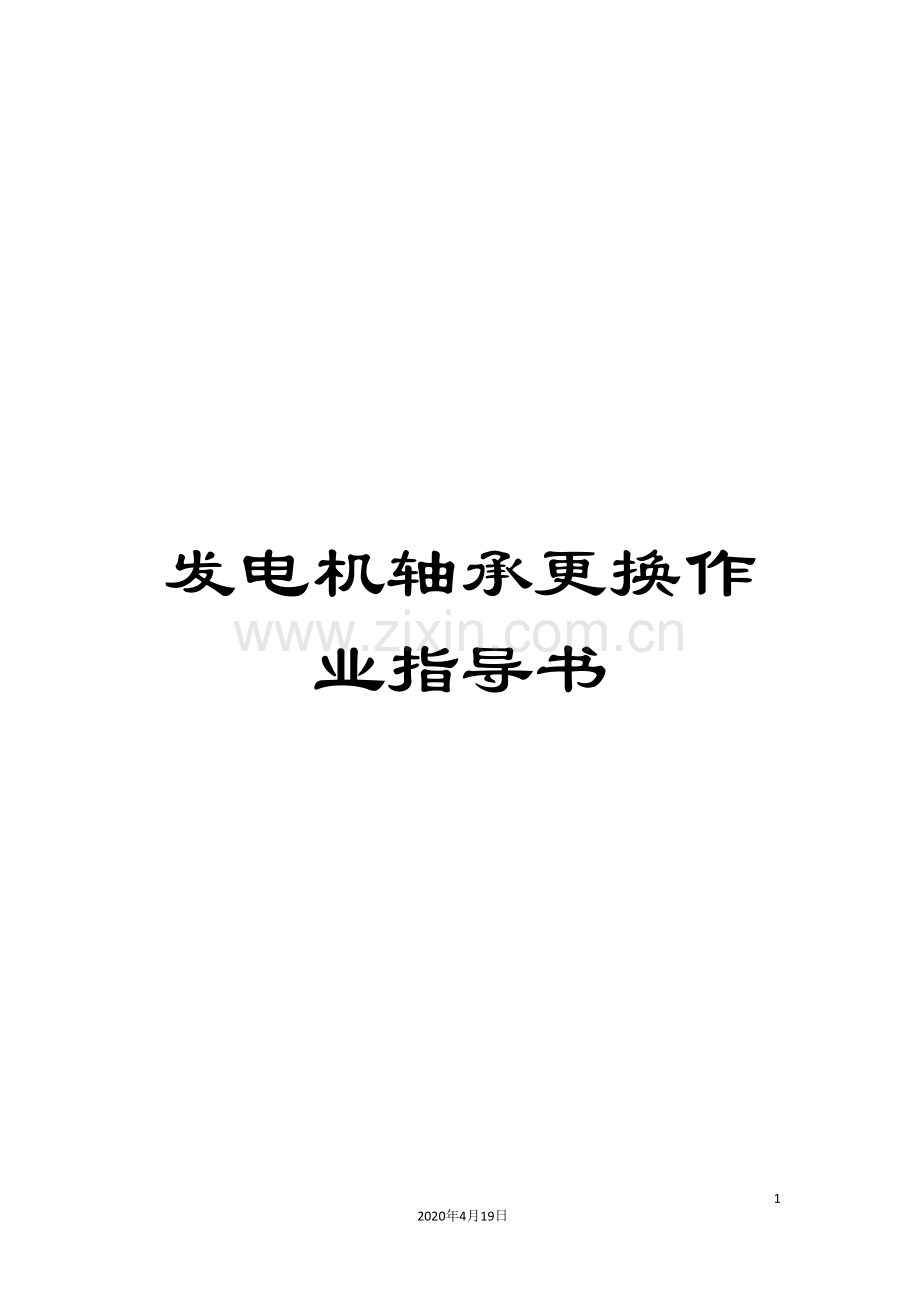

发电机轴承更换作业指导书.doc_第1页
第1页 / 共7页

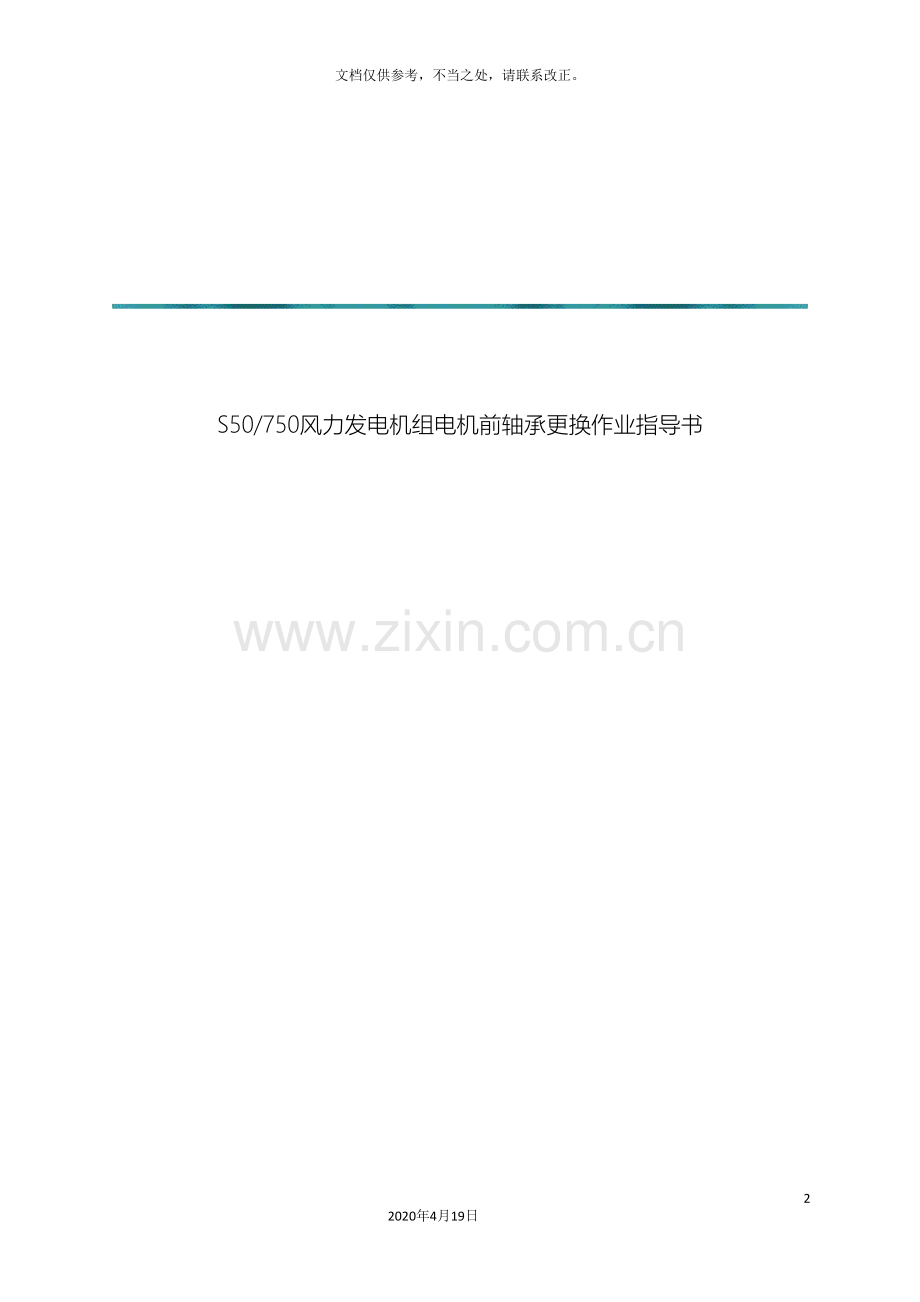

发电机轴承更换作业指导书.doc_第2页
第2页 / 共7页
点击查看更多>>
资源描述
发电机轴承更换作业指导书 7 2020年4月19日 文档仅供参考,不当之处,请联系改正。 S50/750风力发电机组电机前轴承更换作业指导书 目录 1 范围……………………………………………………………………3 2 规范引用文件…………………………………………………………3 3 更换前准备工作………………………………………………………3 3.1更换零件说明………………………………………………………3 3.2 更换人员具备的条件………………………………………………3 3.3 更换所用工具………………………………………………………3 4 执行工序………………………………………………………………4 5 安全注意事项…………………………………………………………5 作业指导书 1 范围 本标准适用于S50/750风力发电机组电机前轴承的更换工作指导,其它的更换作业按照项目指导书执行,本章不做详细介绍。 2 规范性引用文件 编制本指导书引用文件:金风750KW机组技术资料、现场施工安全规范。 3 更换前准备工作 3.1更换零件说明 永济异步发电机厂生产的型号:YJ50C;编号:250C5076发电机的前轴承。 3.2人员准备 见表1 表2 人员准备 序号 作业项目 工时 数量 职责 1 更换发电机前轴承 16小时 3人 1、电机厂技术人员,负责拆装指导; 2、氧气乙炔焊操作人员,负责加热拆装; 3、风机运行维护人员,负责更换。 3.3更换所用工具 见表2 表1 使用工具 项目 名称 规格 数量 更换部件 发电机前轴承 1个 拆装工具 内六方扳手 1套 13#、24#开口扳手 各1把 平口、梅花螺丝刀 各1把 14寸三爪拉模 1个 750N力矩扳手 1把 300N力矩扳手 1把 棘轮扳手 1套 30、36薄壁套筒 各1个 手锤 1把 活动扳手 1把 斧头 1个 撬棍 2根 电热炉 1台 油盆 1个 老虎钳 1把 氧气乙炔焊具 1套 辅助工具材料 大布 2匹 4 执行工序 4.1拆卸连轴器护罩 用13#开口扳手或棘轮拆掉连轴器护罩。 4.2拆卸连轴器 用750N和300N力矩扳手拆掉连轴器。 4.3拆卸锥形套 用13#开口扳手松掉收缩盘上锥形套上的螺栓,然后用氧炔焰加热,再用斧头和手锤将其敲出。 4.4拆卸收缩盘 将三爪拉模固定到收缩盘上,旋紧顶杆螺栓,用氧炔焰边加热边旋紧顶杆螺栓,直到将收缩盘拉出。 4.5拆卸电机压盖 用24#开口扳手松掉螺栓,用5mm的内六方卸掉压盖油嘴卡圈,卸掉压盖。 4.6拆卸电机端盖 用36套筒的力矩扳手松掉螺栓,将电机端盖取下。 4.7拆卸轴承挡圈 用氧炔焰边加热边用撬棍撬,直到取出。 4.8拆卸轴承 由于轴承受损,不便于拆卸,一般都采取破坏拆除。用氧炔焰割掉轴承外套,再将内套加热取掉。 4.8清洁修复 清除拆卸件上的污垢,观察电机主轴是否受损,如果受损用锉刀和砂纸修复。 4.9更换安装 轴承的安装过程大致上就是拆卸的逆过程,需要注意的几点是:轴承外套要嵌入到电机端盖中,与电机端盖一起装;轴承的内挡圈位置要摆放正确,便于电机压盖的安装;轴承内挡圈装上电机端盖后,再装上;轴承最好用油加热,条件不具备也可用氧炔焰。 5 安全注意事项 见表3 表3 安全注意事项 地点 内容 机舱 1、机舱内的物品一定要放置牢固,防止坠落 2、作业完毕时,注意机舱内物品、工器具的收集 3、操作人员在进入塔架平台后一定要将盖板扣好,随身物品应可靠携带
