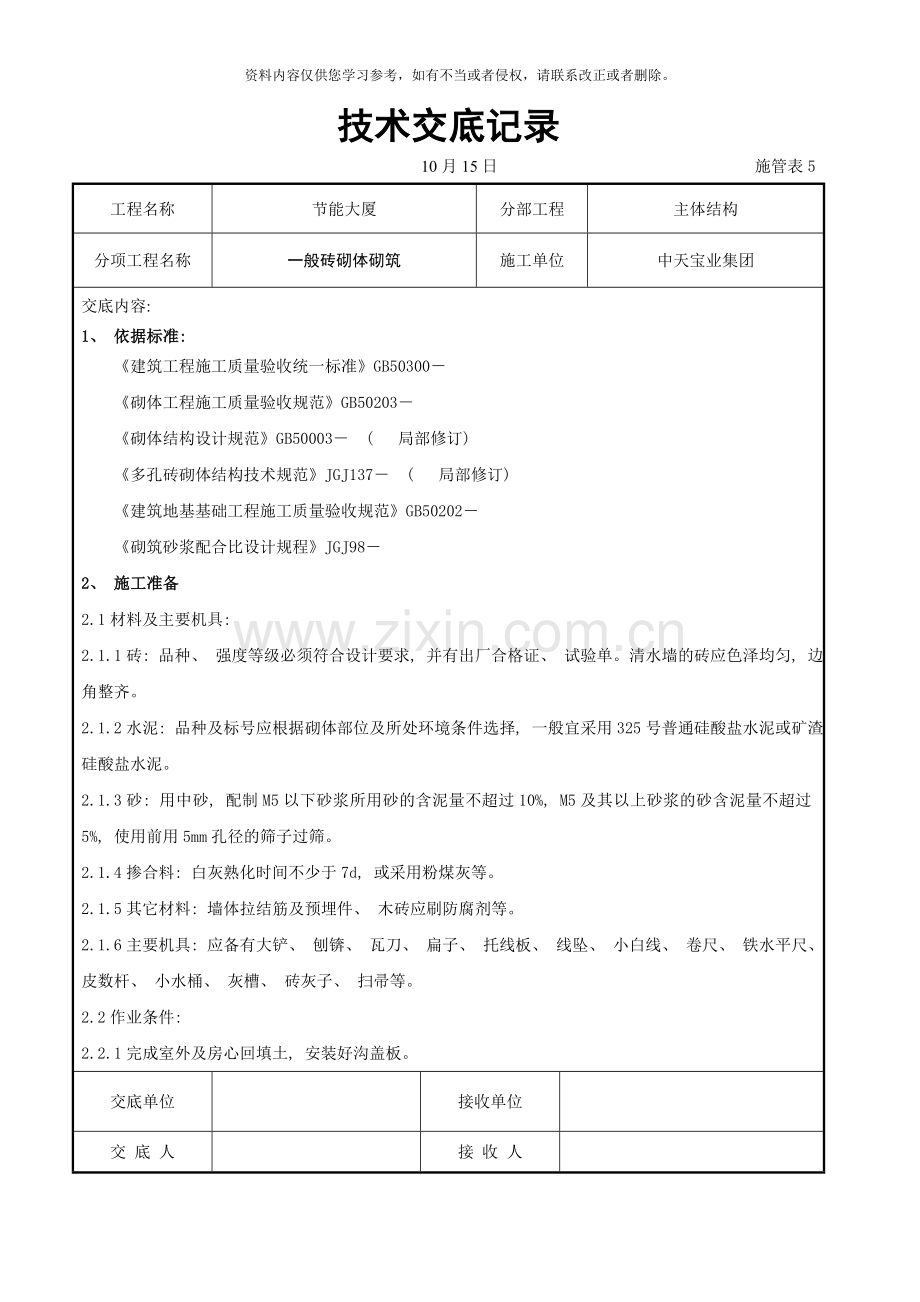

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
1、 依据标准:
《建筑工程施工质量验收统一标准》GB50300－
《砌体工程施工质量验收规范》GB50203－
《砌体结构设计规范》GB50003－ ( 局部修订)
《多孔砖砌体结构技术规范》JGJ137－ ( 局部修订)
《建筑地基基础工程施工质量验收规范》GB50202－
《砌筑砂浆配合比设计规程》JGJ98－
2、 施工准备
2.1材料及主要机具:
2.1.1砖: 品种、 强度等级必须符合设计要求, 并有出厂合格证、 试验单。清水墙的砖应色泽均匀, 边角整齐。
2.1.2水泥: 品种及标号应根据砌体部位及所处环境条件选择, 一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.3砂: 用中砂, 配制M5以下砂浆所用砂的含泥量不超过10%, M5及其以上砂浆的砂含泥量不超过5%, 使用前用5mm孔径的筛子过筛。
2.1.4掺合料: 白灰熟化时间不少于7d, 或采用粉煤灰等。
2.1.5其它材料: 墙体拉结筋及预埋件、 木砖应刷防腐剂等。
2.1.6主要机具: 应备有大铲、 刨锛、 瓦刀、 扁子、 托线板、 线坠、 小白线、 卷尺、 铁水平尺、 皮数杆、 小水桶、 灰槽、 砖灰子、 扫帚等。
2.2作业条件:
2.2.1完成室外及房心回填土, 安装好沟盖板。
交底单位

接收单位

交 底 人

接 收 人

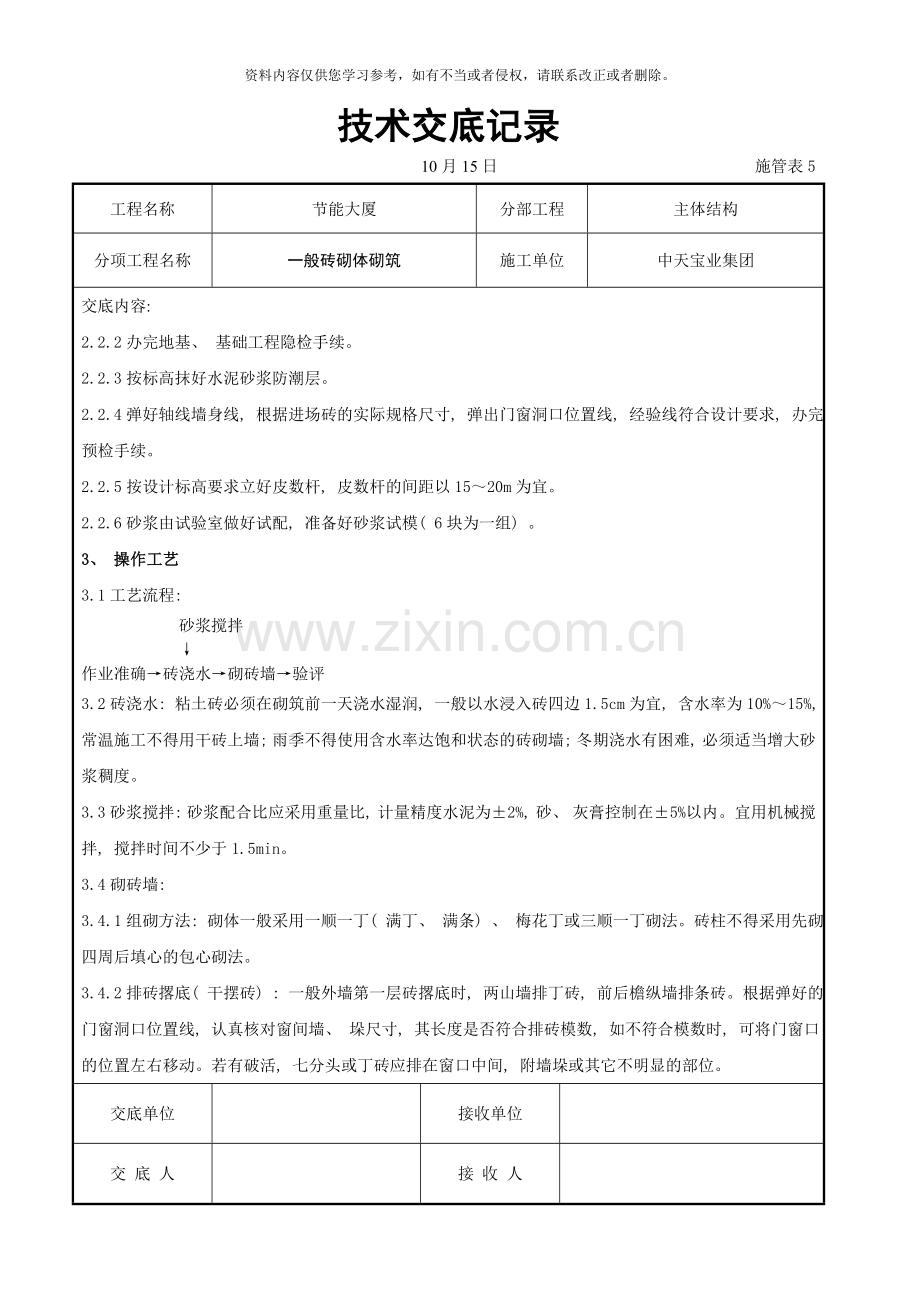

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
2.2.2办完地基、 基础工程隐检手续。
2.2.3按标高抹好水泥砂浆防潮层。
2.2.4弹好轴线墙身线, 根据进场砖的实际规格尺寸, 弹出门窗洞口位置线, 经验线符合设计要求, 办完预检手续。
2.2.5按设计标高要求立好皮数杆, 皮数杆的间距以15～20m为宜。
2.2.6砂浆由试验室做好试配, 准备好砂浆试模( 6块为一组) 。
3、 操作工艺
3.1工艺流程:
砂浆搅拌
↓
作业准确→砖浇水→砌砖墙→验评
3.2砖浇水: 粘土砖必须在砌筑前一天浇水湿润, 一般以水浸入砖四边1.5cm为宜, 含水率为10%～15%, 常温施工不得用干砖上墙; 雨季不得使用含水率达饱和状态的砖砌墙; 冬期浇水有困难, 必须适当增大砂浆稠度。
3.3砂浆搅拌: 砂浆配合比应采用重量比, 计量精度水泥为±2%, 砂、 灰膏控制在±5%以内。宜用机械搅拌, 搅拌时间不少于1.5min。
3.4砌砖墙:
3.4.1组砌方法: 砌体一般采用一顺一丁( 满丁、 满条) 、 梅花丁或三顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。
3.4.2排砖撂底( 干摆砖) : 一般外墙第一层砖撂底时, 两山墙排丁砖, 前后檐纵墙排条砖。根据弹好的门窗洞口位置线, 认真核对窗间墙、 垛尺寸, 其长度是否符合排砖模数, 如不符合模数时, 可将门窗口的位置左右移动。若有破活, 七分头或丁砖应排在窗口中间, 附墙垛或其它不明显的部位。
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
移动门窗口位置时, 应注意暖卫立管安装及门窗开启时不受影响。另外, 在排砖时还要考虑在门窗口中边的砖墙合拢时也不出现破活。因此排砖时必须做全盘考虑, 前后檐墙排第一皮砖时, 要考虑甩窗口后砌条砖, 窗角上必须是七分头才是好活。
3.4.3选砖: 砌清水墙应选择棱角整齐, 无弯曲、 裂纹, 颜色均匀, 规格基础一致的砖。敲击时声音响亮, 焙烧过火变色, 变形的砖可用在基础及不影响外观的内墙上。
3.4.4盘角: 砌砖前应先盘角, 每次盘角不要超过五层, 新盘的大角, 及时进行吊、 靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高, 控制好灰缝大小, 使水平灰缝均匀一致。大角盘好后再复查一次, 平整和垂直完全符合要求后, 再挂线砌墙。
3.4.5挂线: 砌筑一砖半墙必须双面挂线, 如果长墙几个人均使用一根通线, 中间应设几个支线点, 小线要拉紧, 每层砖都要穿线看平, 使水平缝均匀一致, 平直通顺; 砌一砖厚混水墙时宜采用外手挂线, 可照顾砖墙两面平整, 为下道工序控制抹灰厚度奠定基础。
3.4.6砌砖: 砌砖宜采用一铲灰、 一块砖、 一挤揉的”三一”砌砖法, 即满铺、 满挤操作法。砌砖时砖要放平。里手高, 墙面就要张; 里手低, 墙面就要背。砌砖一定要跟线, ”上跟线, 下跟棱, 左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm, 但不应小于8mm, 也不应大于12mm。为保证清水墙面主缝垂直, 不游丁走缝, 当砌完一步架高时, 宜每隔2m水平间距, 在丁砖立楞位置弹两道垂直立线, 能够分段控制游丁走缝。在操作过程中, 要认真进行自检, 如出现有偏差, 应随时纠正, 严禁事后砸墙。清水墙不允许有三分头, 不得在上部任意变活、 乱缝。砌筑砂浆应随搅拌随使用, 一般水泥砂浆必须在3h内用完, 水泥混合砂浆必须在4h内用完, 不得使用过夜砂浆。砌清水墙应随砌、 随划缝, 划缝深度为8～10mm, 深浅一致, 墙面清扫干净。混水墙应随砌随将舌头灰刮尽。
3.4.7留槎: 外墙转角处应同时砌筑。内外墙交接处必须留斜槎, 槎子长度不应小于墙体高度的2/3, 槎

交底单位

接收单位

交 底 人

接 收 人

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
子必须平直、 通顺。分段位置应在变形缝或门窗口角处, 隔墙与墙或柱不同时砌筑时, 可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋ф6钢筋2根, 其埋入长度从墙的留槎处算起, 一般每边均不小于50cm, 末端应加90°弯钩。施工洞口也应按以上要求留水平拉结筋。隔墙顶应用立砖斜砌挤紧。
3.4.8木砖预留孔洞和墙体拉结筋: 木砖预埋时应小头在外, 大头在内, 数量按洞口高度决定。洞口高在1.2m以内, 每边放2块; 高1.2～2m, 每边放3块; 高2～3m, 每边放4块, 预埋木砖的部位一般在洞口上边或下边四皮砖, 中间均匀分布。木砖要提前做好防腐处理。钢门窗安装的预留孔, 硬架支模、 暖卫管道, 均应按设计要求预留, 不得事后剔凿。墙体拉结筋的位置、 规格、 数量、 间距均应按设计要求留置, 不应错放、 漏放。
3.4.9安装过梁、 梁垫: 安装过梁、 梁垫时, 其标高、 位置及型号必须准确, 坐灰饱满。如坐灰厚度超过2cm时, 要用豆石混凝土铺垫, 过梁安装时, 两端支承点的长度应一致。
3.4.10构造柱做法: 凡设有构造柱的工程, 在砌砖前, 先根据设计图纸将构造柱位置进行弹线, 并把构造柱插筋处理顺直。砌砖墙时, 与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm( 即五皮砖) 。马牙槎应先退后进。拉结筋按设计要求放置, 设计无要求时, 一般沿墙高50cm设置2根ф6水平拉结筋, 每边深入墙内不应小于1m。
3.5冬期施工: 在预计连续10d由平均气温低于+5℃或当日最低温度低于-3℃时即进入冬期施工。冬期使用的砖, 要求在砌筑前清除冰霜。水泥宜用普通硅酸盐水泥, 灰膏要防冻, 如已受冻要融化后方能使用。砂中不得含有大于1cm的冻块, 材料加热时, 水加热不超过80℃砂加热不超过40℃。砖正温度时适当浇水, 负温即应停止。可适当增大砂浆稠度。冬期不应使用无水泥的砂浆。砂浆中掺盐时, 应用波美比重计检查盐溶液浓度。但对绝缘、 保温或装饰有特殊要求的工程不得掺盐, 砂浆使用温度不应低于+5℃, 掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时, 砌体中的钢筋应预先做防腐处理, 一般涂防锈漆两道。
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
4、 质量标准
砖砌体( 混水) 工程质量检验标准
项
序
项 目
允许偏差(mm)
检 验 方 法
主
控
项
目
1
砖强度等级
设计要求MU
砖和砂浆试块试验报告
2
砂浆强度等级
设计要求M
3
水平灰缝砂浆饱满度
≥80%
用百格网检查( 每检验批不少于5处, 每处3块砖)
4
斜槎留置
第5.2.3条
观察( 每检验批抽20%接槎, 且≥5处)
5
直槎拉结筋及接槎处理
第5.2.4条
观察和尺量检查( 每检验批抽20%接槎, 且≥5处)
6
轴线位移
≤10mm
经纬仪、 尺量及吊线测量
7
垂直度( 每层)
≤5mm
托线板
一般项目
1
组砌方法
第5.3.1条
观察
2
水平灰缝厚度10mm
8~12mm
尺量10皮砖砌体高度拆算
3
基础顶面、 楼面标高
±15mm
水平尺和尺量检查( ≥5处)
4
表面平整度( 混水)
8mm
2m靠尺和楔形塞尺检查( 有代表性自然间10%,≥3间, 每间≥2处)
5
门窗洞口高度宽
±5mm
尺量检查( 检验批洞口的10%, 且≥5处)
6
外墙上下窗口偏移
20mm
经纬仪或吊线检验批的10%, 且≥5处)
7
水平灰缝平直度( 混水)
10mm
10m线和尺量( 有代表性自然间10%,≥3间, 每间≥2处)
5、 成品保护
5.1墙体拉结筋、 抗震构造柱钢筋、 大模板混凝土墙体钢筋及各种预埋件, 暖卫、 电气管线等, 均应注意保护, 不得任意拆改或损坏。
5.2砂浆稠度应适宜, 砌墙时应防止砂浆溅脏墙面。
5.3在吊放平台脚手架或安装大模板时, 指挥人员和吊车司机要认真指挥和操作, 防止碰撞已砌好的砖墙。
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
5.4在高车架进料口周围, 应用塑料薄膜或木板等遮盖, 保持墙面洁净。
5.5尚未安装楼板或屋面板的墙和柱, 当可能遇到大风时, 应采取临时支撑等措施, 以保证施工中墙体稳定性。
6、 应注意的质量问题
6.1基础墙与上部墙错台: 基础砖撂底要正确, 收退大放角两边要相等, 退到墙身之前要检查轴线和边线是否正确, 如偏差较小可在基础部位纠正, 不得在防潮层以上退台或出沿。
6.2清水墙游丁走缝: 排砖时必须把立缝排匀, 砌完一步架高度, 每隔2m间距在丁砖立楞处用托线板吊直弹线, 二步架往上继续吊直弹粉线, 由底往上所有七分头的长度应保持一致, 上层分窗口位置时必同下窗口保持垂直。
6.3灰缝大小不匀: 立皮数杆要保证标高一致, 盘角时灰缝要掌握均匀, 砌砖时小线要拉紧, 防止一层线松, 一层线紧。
6.4窗口上部立缝变活: 清水墙排砖时, 为了使窗间墙、 垛排成好活, 把破活排在中间或不明显位置, 在砌过梁上第一行砖时, 不得随意变活。
6.5砖墙鼓胀: 外砖内模墙体砌筑时, 在窗间墙上、 抗震柱两边分上、 中、 下留出6cm×12cm通孔, 在抗震柱外墙面上垫木模板, 用花篮螺栓与大模板连接牢固。混凝土要分层浇筑, 振捣棒不可直接触及外墙。楼层圈梁外三皮12cm砖墙也应认真加固。如在振捣时发现砖墙已鼓胀, 则应及时拆掉重砌。
6.6混水墙粗糙: 舌头灰未刮尽, 半头砖集中使用, 造成通缝; 一砖厚墙背面偏差较大; 砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮砖要查对皮数杆的标高及层高, 防止到顶砌成螺丝墙。一砖厚墙应外手挂线。
6.7构造柱处砌筑不符合要求: 构造柱砖墙应砌成大马牙槎, 设置好拉结筋, 从柱脚开始两侧都应先退后进, 当凿深12cm时, 宜上口一皮进6cm, 再上一皮进12cm, 以保证混凝土浇筑时上角密实构造柱内的落地灰、 砖渣杂物必须清理干净, 防止混凝土内夹渣。
交底单位

接收单位

交 底 人

接 收 人

技术交底记录

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
一般砖砌体砌筑
施工单位
中天宝业集团
交底内容:
7、 质量记录
7.1材料( 砖、 水泥、 砂、 钢筋等) 的出厂合格证及复试报告。
7.2砂浆试块试验报告。
7.3分项工程质量检验评定。
7.4隐检、 预检记录。
7.5冬期施工记录。
7.6设计变更及洽商记录。
7.7其它技术文件。
