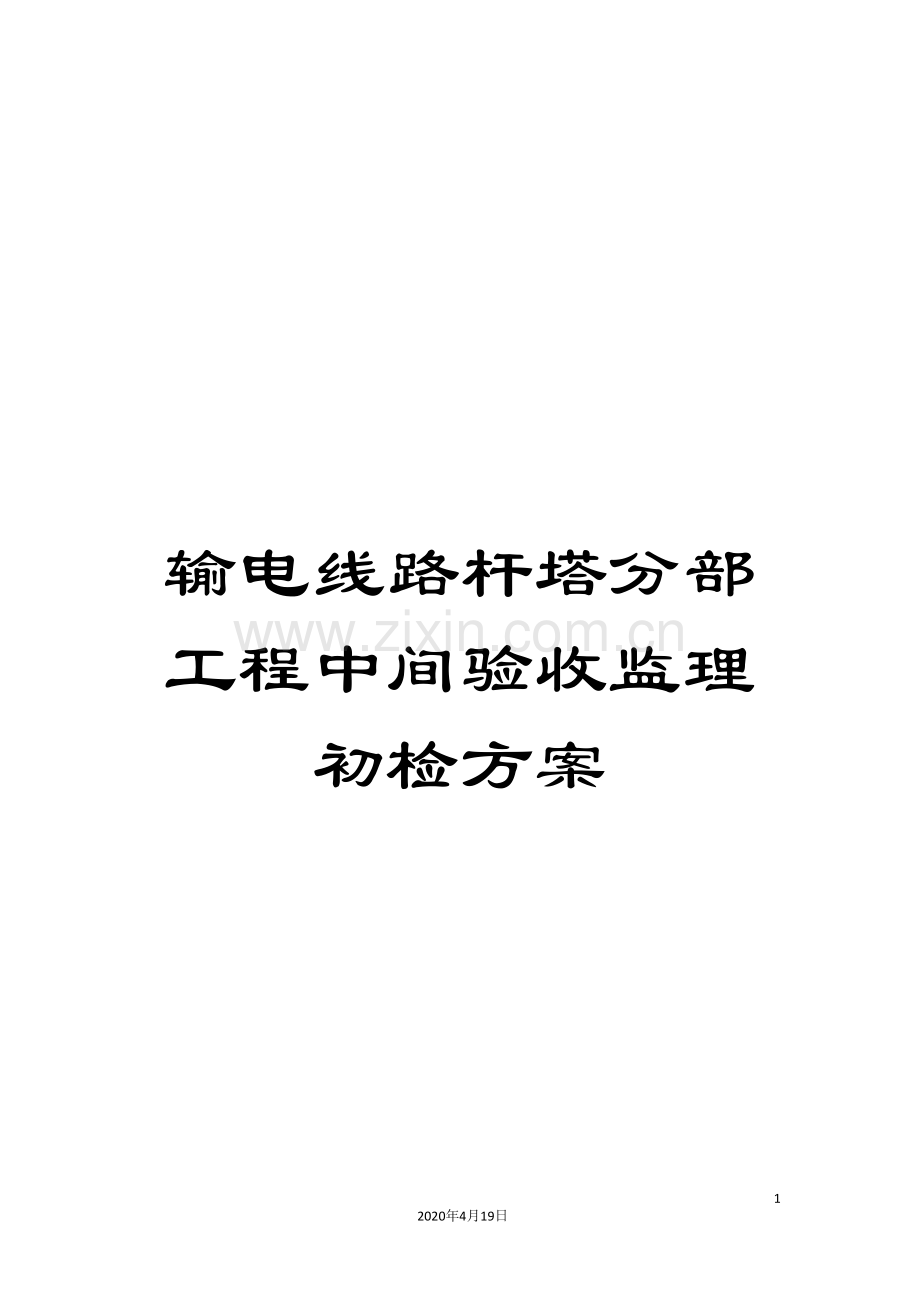

输电线路杆塔分部工程中间验收监理初检方案

1
2020年4月19日
文档仅供参考，不当之处，请联系改正。

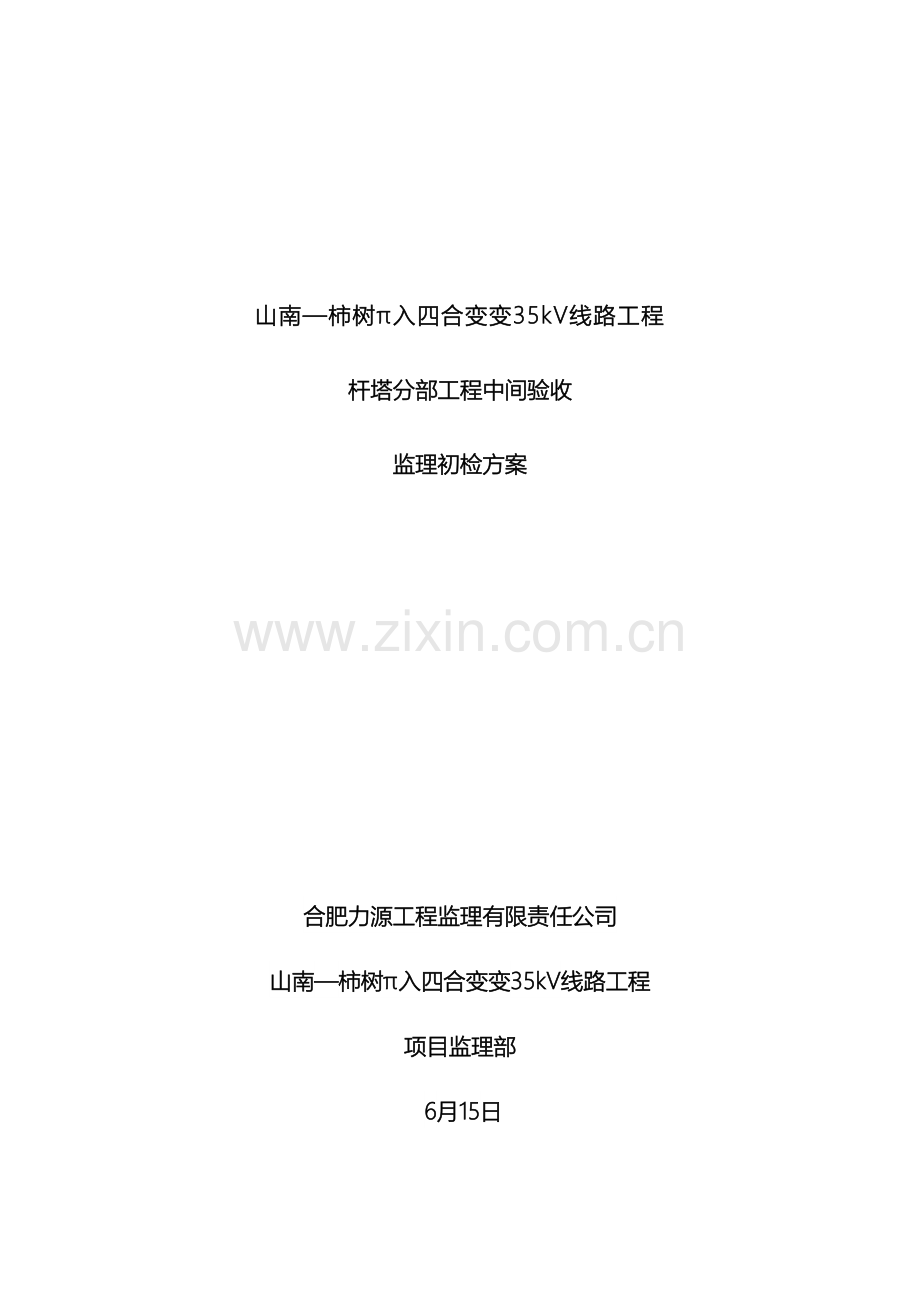

山南—柿树π入四合变变35kV线路工程
杆塔分部工程中间验收
监理初检方案

合肥力源工程监理有限责任公司
山南—柿树π入四合变变35kV线路工程
项目监理部
6月15日

批准: 日期

审核: 日期

编制: 日期

杆塔分部工程中间验收监理初检方案
1验收组织机构
1.1 成立基础分部工程质量中间验收领导小组
组 长：马恒璜
副组长：张勇
成 员：孙杰、汪茹、徐浩然。
1.2 中间验收领导小组下设现场检查组2个、资料检查组1个。
2验收依据
2.1 GB50233- 《110～500kV架空送电线路施工及验收规范》；
2.2 DL/T5168- 《110kV～500kV架空电力线路工程施工质量及评定规程》；
2.3 GB2694- 《输电线路铁塔制造技术条件》；
2.4《国家电网公司输变电工程达标投产考核办法（ ）》；
2.5《国家电网公司输变电优质工程评选办法（ ）》；
2.6 其它有关规程、规范。
2.7《元疃-白龙π入梁园变35kV线路工程施工图纸》
3检查内容
3.1 现场检查内容
3.1.1 铁塔工程质量中间验收：现场随机抽查比例≥报验铁塔总数的20%（应履盖各种塔型），其中重要跨越塔全检。
3.1.2 按照附件：《自立式铁塔组立质量检查及评级记录表》中的检查（检验）项目，逐基逐项检查（检验），现场记录检查结果，对照质量标准、设计值，作出评级的结论。现场检查组成员，应在检查记录表上签字。
3.2 工程资料检查内容
3.2.1 施工技术资料
（1）施工组织设计
（2）铁塔组立分部工程开工报告
（3）专职管理人员和铁塔组立特种资格证、上岗证
（4）铁塔施工图设计技术交底暨会审纪要
（5）铁塔组立施工技术措施
（6）设计修改通知单、工程变更单
（7）代用材料清单及签证
（8）铁塔组立施工技术措施交底记录
（9）工程遗留问题记录等
3.2.2 材料、构配件合格证及试验资料
（1）钢材化验单、试验单
（2）试验单位资质资料
（3）铁塔、螺栓产品合格证、检验报告
（4）供货商资质资料
（5）安全用具、测量仪器（表）检验证书等
3.2.3 施工质量及评定记录
（1）自立式铁塔组立质量检查及评级记录表
（2）铁塔工程检查验收记录及签证（施工单位三级自检记录及签证）
4质量检验程序和验收方法
4.1 施工单位申请铁塔工程阶段性验收应具备的基本条件：
4.1.1 报验工程已施工完毕；
4.1.2 报验工程已经施工单位三级自检合格；
4.1.3 报验工程应提交的所有资料齐全、完整。
4.2 施工队自检率100%，项目部自检率100%；公司自检的随机抽查比例为：铁塔工程≥报验总数的30%，其中耐张塔、重要跨越塔全检；
4.3 施工单位三级自检结束，具备中间验收条件后，填写《铁塔工程质量中间验收申请表》，报项目监理部。
4.4 项目监理部收到施工单位的《铁塔工程质量中间验收申请表》后，于10日内进行监理初检。初检的重点为：
4.4.1 铁塔工程资料检查。工程资料应齐全、真实、规范，符合工程竣工后的实际状态，满足国家标准、规程规范、合同、设计等方面的要求。
4.4.2 现场检查。施工质量、工艺满足国家标准、有关规程规范、合同、设计等方面的要求。
4.5 监理初检的随机抽查比例：
铁塔工程≥报验总数的30%，其中耐张塔、重要跨越塔全检。
4.6 监理初检发现存在问题时，应向施工单位提出整改要求，并督促施工单位根据问题类型及性质采取整改措施；必要时进行全面检查。整改完毕后，应报经监理部复查并留下记录，确认合格，并达到优良级标准后，提出监理初检报告，上报建设单位，建议组织中间验收。
4.7 中间验收由建设单位组织，监理主持，施工单位全面配合；提供人员、检测工具和交通工具、工程资料和会议场所。
4.8 中间验收的随机抽查比例：
铁塔工程≥报验铁塔总数的20%（应履盖各种塔型），其中重要跨越全检。
5检测器具
以下检测器具，每个现场检查组配备一套：
5.1 经纬仪1台
5.2 钢卷尺（15～20米）2把
5.3 钢卷尺（5米）2把
5.4 吊锤（垂球）1个
5.5 扭距扳手2把
5.6 登塔安全用具4套
6监理部提供现场检验记录表
附件1：自立式铁塔组立质量检查及评级记录表
7铁塔工程中间验收小结及评价
7.1 现场检查、工程资料检查完毕，各组组长写好书面汇报材料，准备在验收小结会上汇报。汇报内容包括：检查的基数、铁塔号、检查项目、总体评价、存在问题、提出整改意见。
7.2 会议对验收情况、存在问题、处理意见进行讨论、统一认识。
7.3 综合汇报、讨论的意见，对铁塔工程中间验收情况做出综合评价，针对存在的问题提出整改意见和要求，形成会议纪要。
7.4 监理单位写出铁塔分部工程质量中间验收报告，并在会议上经过。
7.5 由监理单位对铁塔工程质量中间验收资料立卷。卷内包括：
（1）施工单位的铁塔工程质量中间验收申请表及自检报告。
（2）监理单位的铁塔工程质量监理初检报告。
（3）铁塔工程质量中间验收实施方案。
（4）铁塔工程质量中间验收报告及铁塔工程中间验收质量检查及评级记录表、中间验收会议纪要及签到表。
（5）中间验收整改监理工程师通知单、监理工程师通知回复单。

附件1：自立式铁塔组立检查及评级记录表

附件1：
自立式铁塔组立质量检查及评级记录表

工程：山南—柿树π入四合变变35kV线路工程 线塔1
桩号

塔号

塔型

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准（允许偏差）
检查结果
评级
合 格
优 良
1
部件规格、数量
关键
符合设计要求

2
节点间主材 弯曲
关键
≤1/750
≤1/800

3
转角塔、终端塔向受力反方向侧倾斜
关键
大于0, 并符合设计要求
600以下转角塔≤3‰； 600及以上转角塔、终端塔≤5‰, 架线后中做检查
架线前

架线后

4
直线塔结构倾斜（%）
重要
一般塔：0.3
0.24

高塔: 0.15
0.12

5
螺栓与构件面接触及出扣情况
重要
符合GB50233-
第6.1.3条规定
紧密一致

6
螺栓防松
重要
符合GB50233-
第6.1.7条规定
无遗漏

7
螺栓防盗
重要
符合设计要求
无遗漏

8
脚钉
重要
符合设计要求
齐全紧固

9
累栓紧固
一般
符合GB50233- 第6.1.6条规定,且紧固率: 组塔后≥95%；架线后≥97%
架线前

架线后

10
螺栓穿向
一般
符合GB50233-
第6.1.4条规定
一致美观

11
保护帽
外观
符合设计要求
平整美观

备注

评级

检查人员：
