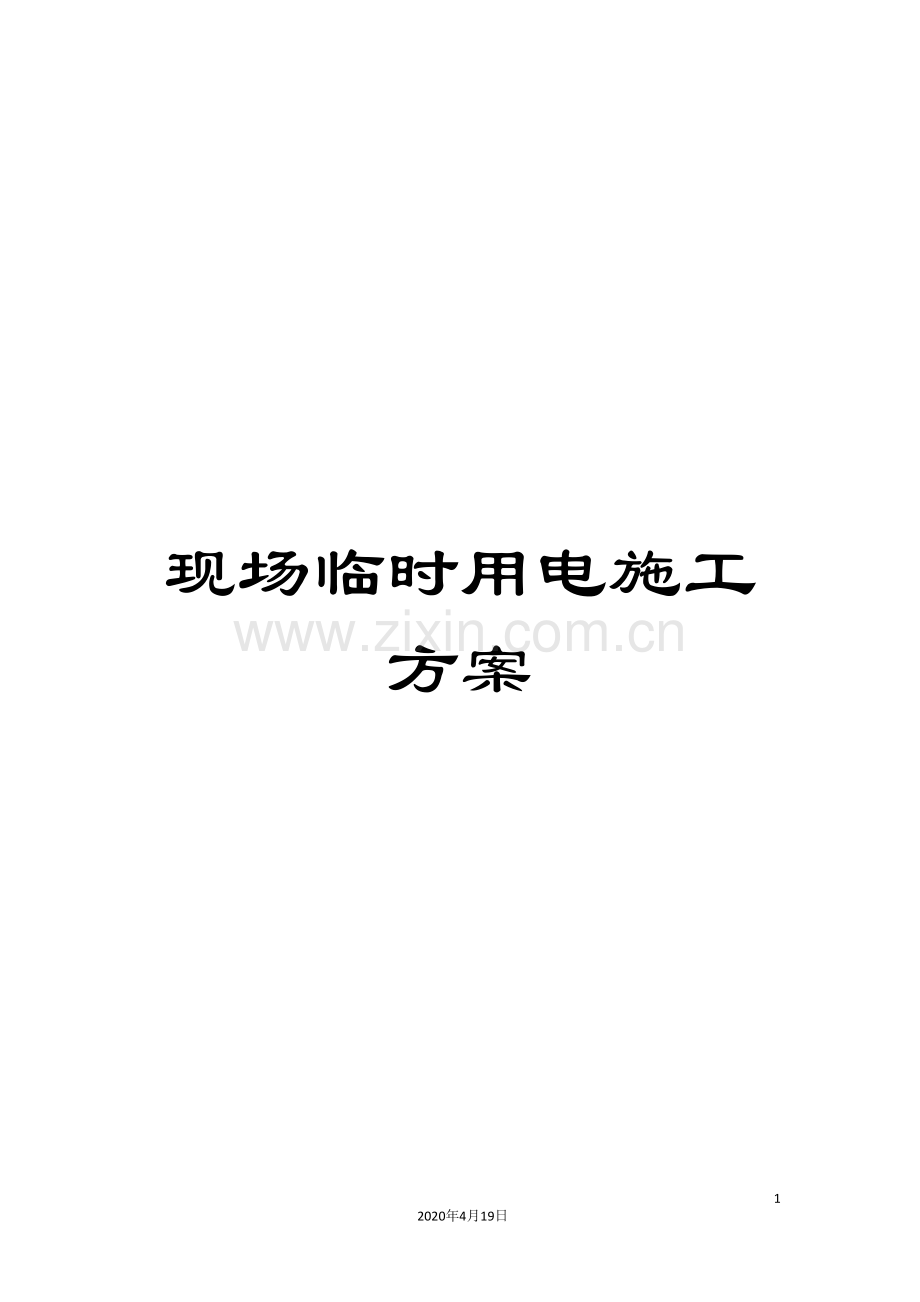

现场临时用电施工方案模板.doc

现场临时用电施工方案

8
2020年4月19日
文档仅供参考

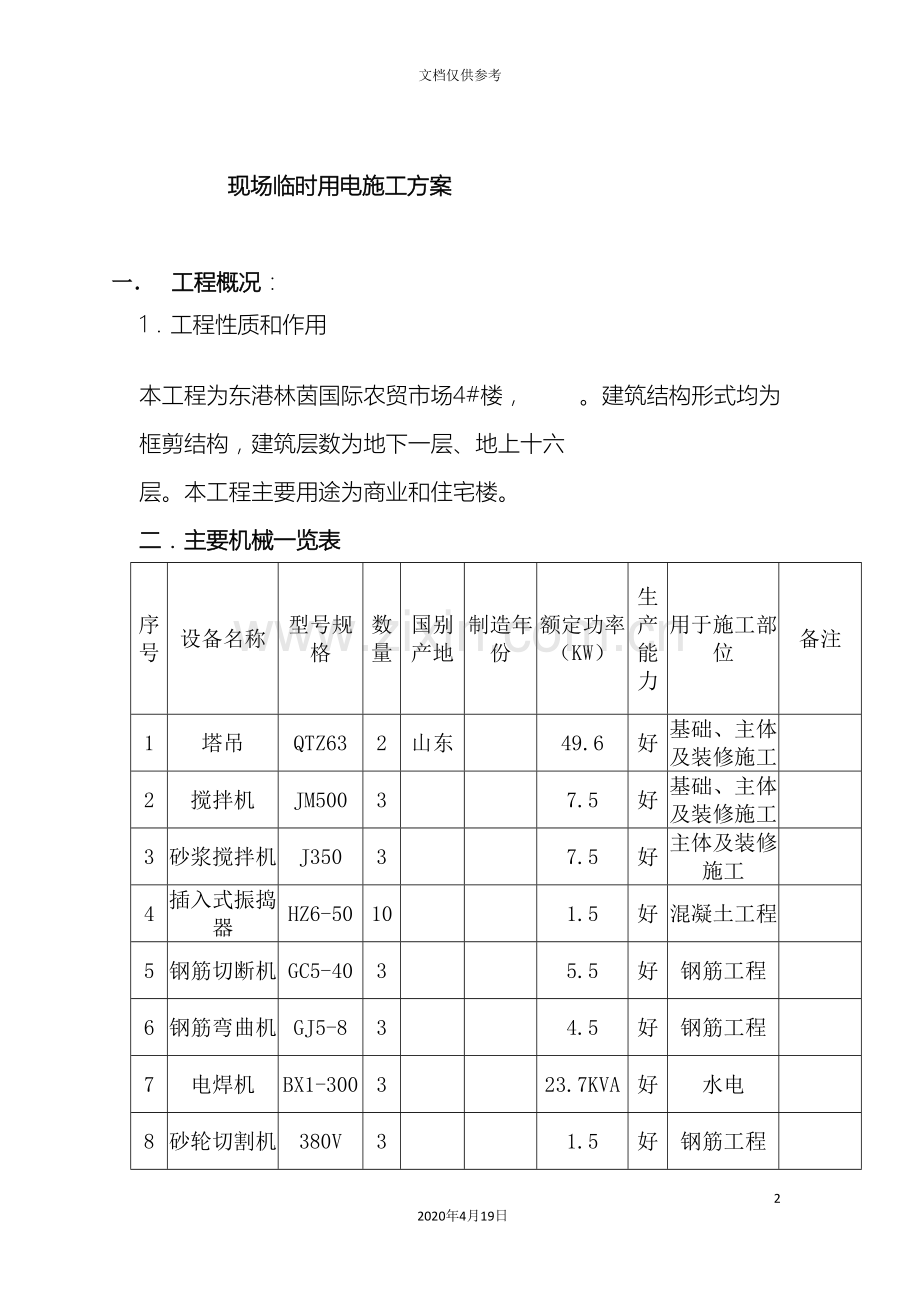

现场临时用电施工方案

一． 工程概况：
1．工程性质和作用
本工程为东港林茵国际农贸市场4#楼， 。建筑结构形式均为 框剪结构，建筑层数为地下一层、地上十六 层。本工程主要用途为商业和住宅楼。
二．主要机械一览表
序号
设备名称
型号规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
塔吊
QTZ63
2
山东

49.6
好
基础、主体及装修施工

2
搅拌机
JM500
3

7.5
好
基础、主体及装修施工

3
砂浆搅拌机
J350
3

7.5
好
主体及装修施工

4
插入式振捣器
HZ6-50
10

1.5
好
混凝土工程

5
钢筋切断机
GC5-40
3

5.5
好
钢筋工程

6
钢筋弯曲机
GJ5-8
3

4.5
好
钢筋工程

7
电焊机
BX1-300
3

23.7KVA
好
水电

8
砂轮切割机
380V
3

1.5
好
钢筋工程

9
木工平刨床
MB1043
3

4.5
好
模板工程

10
圆盘锯
MJ114
3

4.0
好
模板工程

11
水泵

20

1.5
好
基础工程

13
合计

106.8KW

三、临时用电布置
临时用电布置分为两路供电，一路为施工机具用电，一路为照明用电。采用三相五线制TN-S系统。
（1） 施工用电使用TN—S系统。
（2） 不考虑生活和办公用电，现场总用电主要参数如下：
现场用电总功率：P1=106.8KW
照明用电量：按动力用电量的10%考虑，根据现场办公室用电量计算P2小于1.6KW
P总=1.05×（K1×P1/COSФ+K2×P2）×（1+10%）
=P1+P2
=106.8+1.6=108.4KW
（3）电源电压：V=380/220v
（4）干线电流：
I=KP总/（1.732×V×COSФ）
=0.75×108400/（1.732×380×0.75）
=164.71（A）
（5）根据最大电流量选择BX铜芯橡皮线，选用150mm2从变压器引至施工现场总配电房。
1）此工程的低压电线路分三路干线进行供电，第一路干线上的负荷是施工用电；第二路干线上的负荷是生活及照明用电，第三路干线上的负荷是楼层用。各设一个一级配电箱，选用75mm2导线敷设。
2）本工程的搅拌站、钢筋房、木工房、电焊房各设置一个二级配电箱，选用35mm2导线敷设。
3）楼层施工用电每层设置一个三级配电箱，从各二级电箱选用25mm2导线敷设。
4）施工现场电缆选择明敷，每20m架设电杆，电缆架设高度和绝缘要求符合相关规定。
5）各配电箱必须按照《规范》规定的“三相五线”且各配电箱内设置漏电保护装置，每个机械一个漏电保护器。电箱必须设置危险标志，电工专人管理
四．建筑用电安全管理措施
1施工用电应符合《施工现场临时用电安全技术规范》及其它用电安全规范的要求。施工用电采用TN-S系统（三相五线制），设专用保护零线（PE线），实行三级配电、两级保护。总配电箱做到设过载、短路保护，和漏电保护开关，分配电箱设过载、短路保护，开关箱做到设过载、短路保护，做到一机一闸一漏电保护。各配电箱、开关箱均采用金属制作，有门有锁，专人管理，箱内电器选用优质产品。干线架空或埋地敷设，支线敷设符合要求。危险场所及手持灯具采用安全电压照明。PE线接到电箱外壳和用电机具外壳。
2现场需要用电时，必须提前提出申请，经用电管理部门批准，通知维护班组进行接引。接引电源工作，必须由维护电工进行，并应设专人进行监护。
3施工用电用毕后，应由施工现场用电负责人通知维护班组，进行拆除。
4严禁非电工拆装电气设备，严禁乱拉乱接电源。
5配电室外和现场的开关、开关柜应加锁。
6电气设备明显部位应设“严禁靠近，以防触电”的标志。
7施工现场大型设备、大型机具等，应有专人进行维护和管理。
8室外施工现场供用电设施除经常维护外，遇大风、暴雨、台风等恶劣天气时，应加强对电气设备的巡视和检查；巡视和检查时，必须穿绝缘靴且不得靠近避雷器和避雷针。
9使用行灯应符合下列要求：
①电压不得超过36V。
②在金属容器和金属管道内使用的行灯，其电压不得超过12V。
③行灯应有保护罩。
④行灯的手柄应采用橡套软电缆。
⑤行灯的电源线应采用橡套软电缆。
⑥行灯变压器必须采用双绕组型。行灯变压器一、二次侧均应装熔断器；金属外壳应做好保护接地或接零措施。
10室外灯具距地面不得低于3m，室内灯具不得低于2.4m。
10.1移动式电动工具、手持式电动工具通电前应做好保护接地或保护接零。
10.2具有3个回路以上的配电箱应设总刀闸。每一分路刀闸不应接2台或2台以上电气设备，不应供2个或2个以上作业组使用。
11施工现场和临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、水塔等设施，均应装设防雷保护。保护地线或保护零线应采用焊接、压接、螺栓连接或其它可靠方法连接。严禁缠绕或钩挂
12电缆直埋时，其表面距地面的距离不宜小于0.2~0.7m；电缆上下应铺以软土或砂土，其厚度不得小于100mm，并应盖砖保护。
13低压电缆（不包括油浸电缆）需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m；接头处应绝缘良好，并应采取防水措施。
14所有配电箱均应标明其名称、用途，并作出分路标记。工地所有在用的配电箱、开关箱由局统一加工制作，在使用过程中保证箱体颜色醒目、有门、有锁、有色标、有编号、有局名称、有责任人。右门上为蓝底白字中建标志，尺寸8cm×8cm，左门上为红色闪电标志，下为责任人和配电箱编号。配电箱、开关箱内多路配电时应有回路标志。
15每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。

五． 现场电气人员的配备及其职责的基本内容：
1. 施工现场必须按工作量大小配备足够的持证电工，电工应持市、地劳动安全监察部门核发的电工证；
2. 在驻场电工中，应由项目负责人指定一名责任心强，技术较高的电工为现场电气负责人，电气负责人的职责是负责该现场日常安全用电管理和保管安全用电技术档案；
3. 施工现场的一切用电设备的金属外壳必须接零或接地保护，现场电工必须熟悉现场的用电施工组织设计，正确安装、维护现场的电气设备；
4. 现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时应尽量断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标示牌方能进行工作，未经验电，则应按带电作业的规定进行工作；
5. 现场的一切电气设备必须由持证电工安装、维护，非电工不得私自安装、维修、移动一切电气设备。
