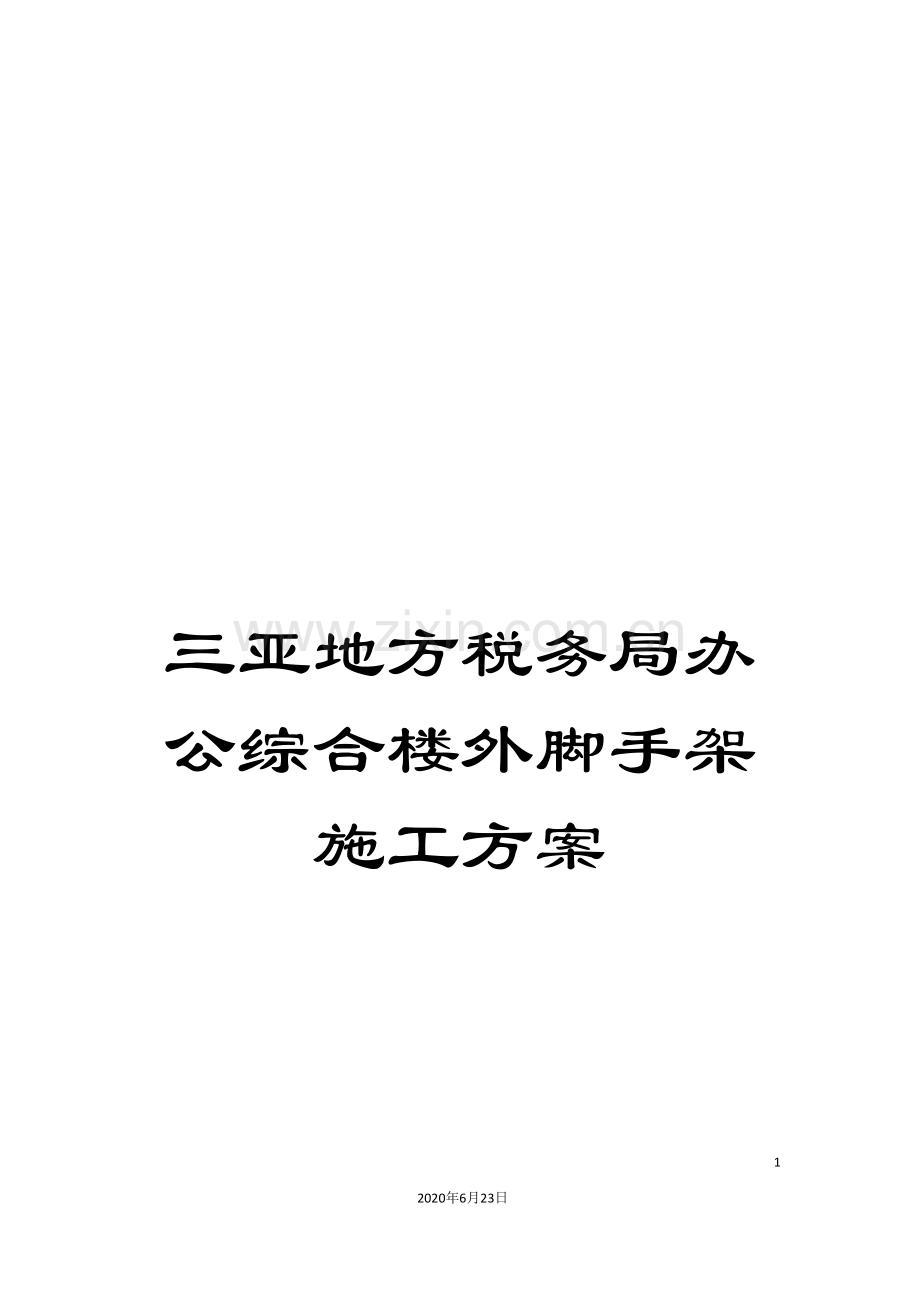

三亚地方税务局办公综合楼外脚手架施工方案

11
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

海南省三亚市地方税务局
办公综合楼外脚手架施工方案

一、 工程概况
本工程位于三亚市迎宾路, 框架结构, 楼高五层, 局部六层。工程分为三个区, 一区 1-A 轴至 1-F 轴, 楼高六层, 局部七层。五层建筑檐口标高18.78m; 六层建筑檐口高22.36m; 外地坪标高-0.9m; 一层层高4.2m; 二～五层层高3.3m; 六层层高4.96m。二区 2-1 ～ 2-6 、 2-A ～ 2-N 轴。五层建筑檐口标高15.85m; 六层建筑檐口高20.55m; 外地坪标
高-0.9m; 一层层高3.6m; 二～五层层高3.0m; 六层层高5.0m。三区 3-1 ～ 3-13 、
3-A ～ 3-D 轴, 六层建筑檐口标高18.4m; 外地坪标高-0.9m; 一层层高3.8m; 二～六层层高3.0m。
二、 钢管脚手架搭设说明
本脚手架工程是按外装饰脚手架的有关规程进行搭设, 为满足使用的面积和满足施工的安全, 脚手架还须牢固、 稳定, 保证施工期的各种荷载和气候条件作用下, 不变形、 不倾斜、 不摇晃, 为能达到脚手架的质量要求以及在使用期间便于检查维修, 特制定本脚手架搭设方案。
三、 钢管、 构件的质量要求
1、 钢管: 钢管采用φ48mm, 壁厚3.5mm的电焊钢管, 用于立柱, 纵向水平杆和支撑杆的钢管长6m, 用于横向水平撑的钢管长2.5m。钢管应无裂纹, 两端面应平整, 严禁打孔, 锈蚀严重的钢管不能使用, 钢管表面除锈刷防锈漆。
2、 铸铁扣件:
( 1) 扣件不得有裂缝、 气孔, 不宜有疏松、 砂眼成其它影响使用的缺陷, 机械性能不低于KTII330－8的可铸铁要求。
( 2) 旋转扣件要转动灵活, 两旋转面的间距应小于1mm。
( 3) 保证扣件与钢管的接触面严格吻合。
( 4) 当扣件夹紧钢管时, 开口处的最小距离不小于5mm。
( 5) 扣件表面做防锈处理。
( 6) 扣件螺栓的拧紧力矩达70N·M时, 扣件不得破坏。
四、 脚手架搭设构造要求
1、 基本构造要求
立杆步距1.8m、 柱距1.8m、 排距0.9m, 连墙杆水平间距6m、 竖向间距按楼层高度设置。脚手架搭设高度: 一区五层建筑21.18m, 一区六层建筑24.76m; 二区五层建筑18.25m, 二区六层建筑22.95m; 三区20.80m。
2、 立杆的构造要求
a、 每根立杆、 应设垫块, 立杆的顶端高出建筑物檐口上皮1.5m。
b、 立杆应设置纵横方向的扫地杆, 并用直角扣件固定在立杆上, 扣件距底座下皮不大于200mm。
3、 大横杆构造要求
a、 大横杆安放在立杆的内侧, 置于2横杆之下, 用直角扣件与直杆连接。
b、 大横杆的接长用对接扣件, 接头应错开, 相邻接头的水平距离不小于500mm。
c、 大横杆的长度不小于3跨, 不小于6m。
4、 小横杆构造要求
a、 每一主节点须设一根小横杆, 并用直角扣件固定在大横杆上。该杆主轴线偏离主节点的距离不大于150mm。
b、 操作层上非节点处的小横杆根据脚手板的需要等间距设置, 最大间距不应大于柱距的1/2。
5、 连墙杆构造要求
a、 在砼楼面水平预埋φ8圆钢绕过立杆进行拉结。
b、 拉筋与脚手架连接一端稍微下斜, 不允许上翘。
6、 斜撑和剪刀撑构造
a、 横向支撑的斜杆在1～2步距内, 由底至顶呈”之”字形连续布置, 并用旋转扣件与立杆成大小横杆相接。
b、 斜撑的间距不得超过6根立杆, 与地面夹角为45°～60°, 并在下端脚处垫木板。
c、 剪刀撑间距每隔6根立杆设一道, 每道剪刀撑的宽度不小于4跨, 且不小于6m, 斜杆与地面的夹角为45°～60°。
d、 剪刀撑的接头除顶层可用搭接接头外, 余均采用对接接头, 用对接扣件加以连接, 接头应错开500mm。
e、 在外侧立面的两端各设一道剪刀撑, 由下至顶连续设置, 中间剪刀撑的净距不大于1.5m
五、 脚手架搭设工艺
( 一) 搭设顺序
搭设准备→放立杆位置线→铺垫板→放低座→竖立杆→安放大横杆→安放小横杆→铺脚手板→绑扎斜撑和剪刀撑→绑扎封顶杆→绑扎护身栏和挡脚板→立挂安全网( 或封双层竹壁)
( 二) 搭设要点
1、 做好搭设前的准备工作。根据施工组织设计中有关脚手架的要求, 逐级向架设和使用脚手架的人员进行技术安全交底。
搭设前应对搭设材料进行检查和验收, 不合格的构配件不能使用, 合格的构配件按品种、 规格、 使用顺序堆放整齐。
搭设现场的障碍物及地面杂物, 应事前清理干净, 夯产基土并使排水畅通。
2、 放线和铺垫板。按杆距、 排距要求放线、 定位, 铺设垫板和安放底座时应注意垫板铺平稳, 不得悬空, 底座垫板的位置必须准确, 立杆用双管底座或点插在一根槽钢上。
3、 竖立杆和安放大小横杆。
( 1) 在搭架时, 第一步架用10人配合操作, 竖立杆时, 一人拿起立杆并插入底座中, 另一个用左脚将底座的底端踩住, 并用双手将立杆竖起准确插入底座内。要求内、 外的立杆同时竖起, 及时拿起大、 小横杆用直角扣件与立杆连接住, 然后按规定的间距绑上临时抛撑。
在竖立第一步架时, 必须有一人负责核正立杆的垂直度和大横杆的平直度。立杆的垂直偏差不大于架空的1/200, 先校正两端头的立杆、 中间立杆以端头立杆为准竖直即可, 其它立杆、 大小横杆可按上述操作要点进行。
( 2) 搭设立杆时应注意:
a、 外径48mm和外径51mm的钢管不准混杂使用。
b、 立柱的接头不得在同一步架, 同一跨面高度内, 至少应错开500mm以上。
c、 开始竖立杆时, 应每隔6跨设抛撑一道, 直至连墙件安装稳定后, 方可拆除。
d、 当搭至有连墙件处时, 搭完该处的立杆、 大小横杆和剪刀撑后, 应立即设置连墙件。
( 3) 搭设大小横杆应注意:
a、 封闭型脚手架同一步架内大横杆必须四周交圈, 用直角扣件与外、 内角柱固定好。
b、 小横杆靠墙一端距墙面距离不大于100mm。
c、 大小横杆的接点不得在同一步架或同一跨间内, 并要求上下错开连接。
d、 大横杆应安放在立杆内侧, 各杆件用扣件互相连接伸出的端头, 均应大于100mm, 以防滑脱。
4、 绑扎斜撑和剪刀撑
根据脚手架的搭设方案应及时安放斜撑和剪刀撑, 撑杆一般用搭接接长, 搭接长度不小于500mm, 与地面的夹角不大于60°, 斜杆两端扣件与立杆节点的距离不大于200mm, 最下面的斜杆与立杆的连接点距地面的距离不大于500mm, 以保证架子的安全。
5、 脚手架封顶
( 1) 立杆高出屋顶的高度: 平屋及高出女儿墙1m, 坡屋顶超过檐上1.5m。
( 2) 里排立杆必须低于檐口底150～200mm。
( 3) 绑扎两道护身栏杆, 一道180mm高的挡脚板, 并立挂安全网。
( 三) 搭设要求及注意事项
1、 扣件的扭力矩要求
各种扣件的螺栓拧紧度对脚手架的安全至关重要, 扣件螺栓拧得太紧或拧过头, 脚手架承重荷载后容易发生扣件崩裂或滑丝事故; 扣件螺栓拧得太松, 脚手架承受荷载后容易产生滑落事故, 二者对脚手架的安全均可造成不利的影响。
因此, 必须控制好扣件的螺栓松紧度, 即扭力矩, 要求扭力矩达到4～5KN·M为宜, 最大不得超过6.5KN·M。
2、 扣件开口的朝向
根据扣件所处的位置和作用不一样, 应注意扣件的开口朝向的差异。如用于连接大横杆的对接扣件, 扣件开口应朝里, 螺栓朝上, 以防止雨水进入钢管内, 使钢管锈蚀。使用直角扣件时开口不准朝下。
3、 各杆件搭接位置的要求
竖立杆时, 应长短搭配使用, 接长时应使用对拉扣件, 接头位置不得在同一步架和同一跨间内, 要互相错开连接。
大横杆、 剪刀撑等的连接也不得在同一步架内或同跨间内, 并应上下错开连接。
4、 安装剪刀撑的要求
随着架子的升高, 每搭7步架后, 要及时安装剪刀撑, 剪刀撑一般采用搭接, 搭接长度在500mm以上, 搭接位置应错开500mm以上。剪刀撑的一根杆与立杆扣紧, 另一根杆应与小横杆扣紧, 这样可避免扭弯钢管。
剪刀撑两端的扣件距邻近连接点面距离不宜大于200mm, 最大一对剪刀撑与立杆的连接点距离地面不宜大于500mm, 以确保架子稳定。
四、 拆除要点:
( 一) 拆除顺序
拆除的原则是先搭设的后拆除, 后搭设的先拆除, 具体拆除顺序为: 安全网→护身栏→挡脚板→小横杆→大横杆→立杆→连墙杆→剪刀撑→抛撑。
( 二) 拆除要求
拆除前应制定拆除顺序, 并对拆除人员进行安全技术交底, 非专业人员不得上架从事拆除作业。
在拆除过程中, 应符合以下要求:
1、 拆除顺序逐层由上而下进行, 严禁上、 下同时作业。
2、 所有连墙件应随脚手架逐层拆除, 严禁先将连墙件整层或数层拆除后再拆除脚手架; 分段拆除高差不应大于2步, 如高差大于2步, 应增设连墙件加固。
3、 当脚手架拆至下部最后一根钢管的高度时, 应先在适当位置搭临时抛撑加固后, 再拆除连墙杆。
4、 当脚手架采取分段、 分立面拆除时, 对不拆除的脚手架两端, 应按有关的构造要求设置连墙杆和横向支撑加固。
5、 拆除后的各构配件应分段往下顺放, 严禁随意抛扔, 运至地面的构配件应按要求及时检查、 整修与保养, 并按品种、 规格随时堆码存放, 置于干燥通风处, 防止锈蚀。
6、 拆除过程应听从专人指挥, 不准中途换人, 迫不得已中途换人时, 应对调换人员进行详细的交底后, 方可进行现场从事拆除工作。
7、 参加搭、 拆作业人员, 一律不准酒后操作, 操作时必须思想集中, 不准说笑、 打闹或擅自离开工作岗位。
8、 参加搭、 拆脚手架的工作人员必须按安全要求戴好安全帽、 系好安全带、 穿好防滑鞋, 不穿戴好防护用具的人不准从事脚手架的搭、 拆工作。
五、 搭设简图( 见附表) :
图一、 图二、 图三
六、 验收:
1、 基础整平夯实完毕, 经验收合格才可立杆搭设。
2、 架子搭至建筑物3层时( 约10米) 验收一次, 每增高10米验收一次, 未经检验合格不准往上搭接。
3、 搭设完毕( 封顶) 做竣工验收, 合格才可交付使用。
七、 脚手架的质量要求及安全措施:
1、 材料规格和材料质量必须符合要求。
2、 脚手架的构造及搭设技术必须符合规定要求。
3、 保证足够的连续点, 架体与建筑物的拉结筋必须按规定设置, 不得遗漏。
4、 必须按本搭设方案的规定进行验收。
5、 搭设脚手架的操作人员必须遵照安全技术操作规程, 架子往上搭接时, 下方10米内不得有人, 并指派专人看护。
6、 材料进场应干净, 调选分类归堆, 分别使用。
7、 安全网、 防护栏杆、 脚手板要随架子搭设进度进行设置。
8、 脚手架在搭设时和使用过程中, 必须随时进行检查, 经常清除架上垃圾, 控制架上的荷载, 均布荷载不超过150公斤/m2, 集中荷载不超过270公斤/m2, 禁止架上过多地零放材料和多人在一起。
9、 架子上高空作业, 酒后不能上班, 不准穿拖鞋和硬底易滑的鞋, 六级以下大风、 大雾、 大雨天应暂停作业。
