磁粉探伤工艺卡
产品
名称
减速箱蜗杆轴
工件
规格
φ160×500,
φ80×200mm
材料
编号
45Cr
检测
部位
蜗杆轴外表面
表面
状况
机加工
探伤
设备
CEW—
CYD-3000或CEW-6000, CEW-10000
(0.5分)
检测
方法
非荧光湿式直流剩磁法

紫外光照度
或工件表面
光照度

工件表面光照度≥500 lx
标准
试片
A1—30/100
荧光湿式交流连续法
非荧光湿式交流连续法(2分)
荧光≥1000μW/cm2
(非荧光≥1000 lx)
(0.5分)
①、 齿面C-8/50,D-7/50,A1-7/50
②、 轴面A1-7/50,
(4.5分)
磁化
方法
线圈法
磁粉、 载
液及磁悬
液沉淀浓
度
黑磁粉+水
10-20g/l
磁悬液施加方法
浸
①、 轴向通电法(I1)
②、 加线圈法(I2)
(3分)
YC2型荧光磁粉＋LPW-3号油基载液 0.1-0.4mL/100mL
或黑磁粉( BW-1型黑磁膏) ＋水
1.2-2.4mL/100mL (0.25分)
喷、 浇磁
悬液均可 (0.25分)
磁化
顺序

先轴向通电法
后线圈法磁化

周向磁化规范

①、 I1A=(640-1200)A
②、 I1B=(1280-2400)A
③、 最终以标准试片确定

纵向磁化规范
①、 I2A=(535±10%)A
②、 I2B=(918±10%) A
③、 最终以标准试片确定

检测
方法
标准

JB/T4730.4-
质量
验收
等级
Ⅰ级
退磁
无需退磁
(0.25分)

(0.25分)
交流退磁法退磁、 GD-3毫特斯拉计测定剩磁应不大于0.3mT (0.5分)

不允许缺陷
1.任何裂纹和白点, 2.任何横向缺陷显示, 3.任何大于4mm的线性或非线性缺陷磁痕,
4.单个圆形缺陷磁痕d＞4mm, 且在评定框内＞4个。
①、 任何裂纹和白点。
②、 任何横向缺陷显示。
③、 任何线性缺陷磁痕。
④、 在2500mm2( 其中一个矩形边的最大长度为150mm) 内, 单个圆形缺陷d＞2.0,或d≤2.0的圆形缺陷大于1个。
⑤、 综合评级超标的缺陷磁痕。 (2分)
示意草图: ( 画出磁化示意图)

I1 I1
(通电法)

I2 I2(线圈法) (0.5分)
附加说明: ( 写出线圈法磁化时工件L/D值, 充填因数及磁化规范计算公式)
①、 YA=(100/40)2＝6.25(中充填), YB=(100/80)2＝1.5625(高充填)。
②、 (L/D)A =900/80=11.25 (L/D)B=900/160=5.625
③、 I1AB=(8-15)D
④、 NI2A=[(NI)h·(10-Y)+(NI)l·(Y-2)]/8
⑤、 NI2B=35000/(L/D)B+2 (5分)
编 制
(0.25分)
年 月 日
审 核
(0.25分)
年 月 日

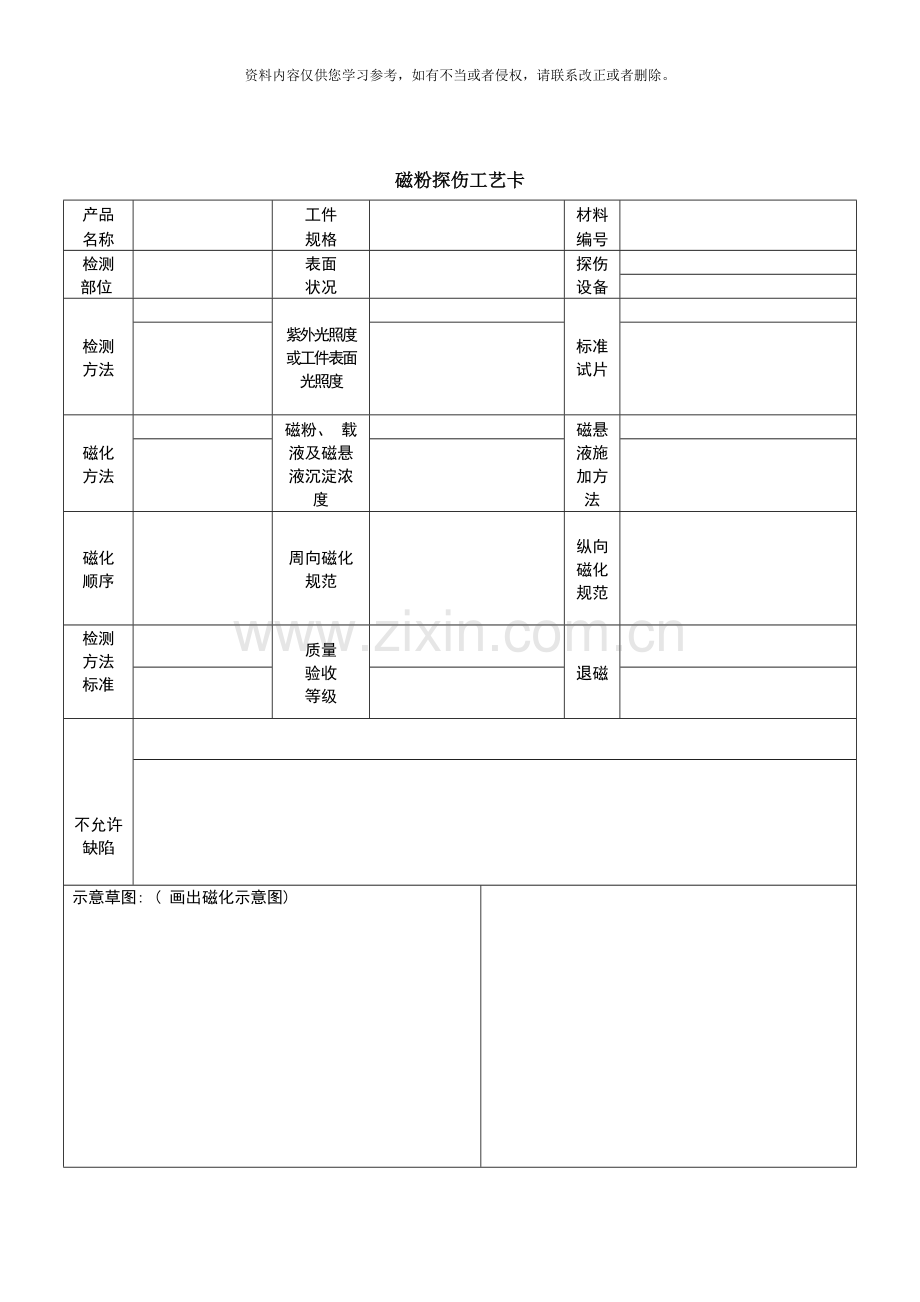

磁粉探伤工艺卡
产品
名称

工件
规格

材料
编号

检测
部位

表面
状况

探伤
设备

检测
方法

紫外光照度
或工件表面
光照度

标准
试片

磁化
方法

磁粉、 载
液及磁悬
液沉淀浓
度

磁悬液施加方法

磁化
顺序

周向磁化规范

纵向磁化规范

检测
方法
标准

质量
验收
等级

退磁

不允许缺陷

示意草图: ( 画出磁化示意图)

编 制

年 月 日
审 核

年 月 日

磁粉探伤工艺卡
产品
名称
轴套
工件
规格
φ300/200×600×50mm
材料
编号
45Cr
检测
部位
外表面
表面
状况
机加
探伤
设备
CEX- ( 或额定电流≥ A探伤机均可)
( 0．5分)
检测
方法
荧光湿法连续法( 或非荧光
湿法连续法)
( 1分)
紫外光照度或工件表面光照度
黑光辐照度
≥1000μW/㎝2
(或工件表面可见光照度≥1000 lx) ( 1分)
标准
试片
A1—15/100
(或C-7/50)
( 1分)
磁粉、
载液
YC2荧光磁
LPW-3煤油
( 黑磁粉、 BW-1
型黑磁膏、 水)
( 1分)
磁悬液
配制浓度

0.5-3.0g/L
(10-25g/L)
( 0．5分)
磁悬液施加方法
浇或喷磁悬液
( 0．5分)
磁化
方法
轴向通电法
( 1分)
电流类型
交流电(AC)
( 0.5分)

周向磁
化规范

I1=( 509.28-954.9) A
I1’=( 1018.56-1909.8) A
最终以A1试片确定
( 1分)
检测
方法
标准
JB/T4730.4
-
质量
验收
等级
Ⅰ级
退磁
采用退磁法退磁、 退磁
效果≤0.3mT或按产品
技术条件规定( 1分)
不允许
缺陷
1．任何裂纹。
2．任何线性缺陷磁痕。
3．在2500mm2( 其中一个矩形边的最大长度为150mm) 内, 单个圆形缺陷d＞2.0,或d≤2.0的圆形缺陷大于1个。
4. 综合评级超标的缺陷磁痕。 ( 4分)
编制
MTⅡ级( 或MTⅢ级)
( 0.5分)
审核
NDT责任工程师
( 或MTⅢ级) ( 0.5分)
年 月 日
年 月 日
