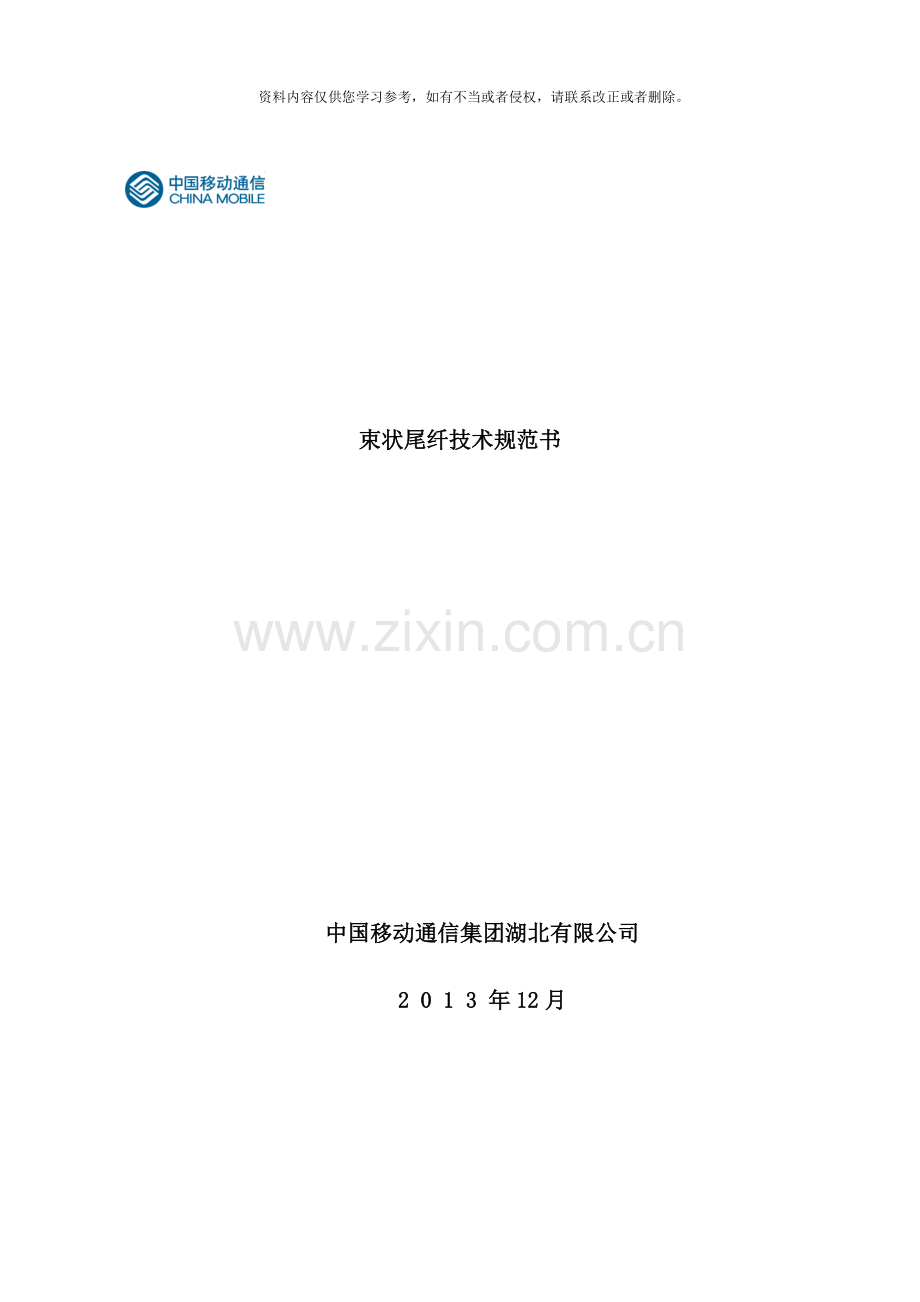

束状尾纤技术规范书

中国移动通信集团湖北有限公司
2 0 1 3 年12月

1、 概述
本技术规范书引用YD/T 988- 《通信光缆交接箱》、 YD/T 778- 《光纤配线架》、 YD/T 2150- 《光缆分纤箱》, YD/T 2152- 《光纤活动连接器可靠性要求及试验方法》、 YD/T 1198- 《光纤活动连接器插针体技术要求》用于束状尾纤产品, 结合湖北移动各地市分公司当前使用的实际情况, 特制定本技术规范书。
1.1 本文件为中国移动湖北公司 束状尾纤集中采购的技术规范书。
1.2 本规范依据中华人民共和国通信行业标准YD/T 778- 《光纤配线架》和YD/T 2152- 《光纤活动连接器可靠性要求及试验方法》编制而成, 设备厂商提供的产品应符合其规定。随着标准的修订, 设备厂商提供的产品应符合相关最新标准的要求。

2、 束状尾纤分类
2.1 束状尾纤定义
束状尾纤, 又称尾纤束, 只有一端有连接头, 而另一端是一根光纤的断头, 经过熔接与其它光缆纤芯相连, 常出现在配线架、 箱、 盒内, 用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色, 波长为850nm, 传输距离为500m, 用于短距离互联。单模尾纤为黄色, 波长有两种, 1310nm和1550nm, 传输距离分别为10km和40km。
2.2束状尾纤分类
2.2.1按使用地点分为用于端到端分支连接、 用于配线束状尾纤。
2.2.2 按接头方式分为FC、 SC、 LC、 ST。
2.2.3 按接头的端面可分为PC、 UPC、 APC。
2.2.4按照光纤的规格可分为: 0.9mm 外护套直径为0.9mm光纤; 1.6mm 外护套直径为1.6mm光纤; 2.0mm 外护套直径为2.0mm光纤。
2.2 束状尾纤规格与要求
本次招标的束状尾纤规格是: 用于室内的配线束状光缆、 无金属构件、 12芯和8芯、 G.652D类光纤、 低烟无卤护套, 连接器型号FC/UPC, 长度1.8米。
2.3 束状尾纤识别用色谱要求
各涂覆光纤颜色应不相同, 其颜色建议优先选用符合yd/t 901 表2规定的各种颜色, 在不影响识别的情况下, 允许使用本色代替其中的某一颜色。
识别用全色谱
序号
1
2
3
4
5
6
7
8
9
10
11
12
颜色
蓝
橙
绿
棕
灰
白
红
黑
黄
紫
粉红
青绿

2.4 对于适配器中陶瓷套筒的要求:
( 1) 陶瓷套筒内部洁净、 无污迹, 且陶瓷套筒无漏装、 裂纹及破损。
( 2) 使用寿命: 重复使用1000次; 连续插拔10次后衰耗值应无变化。
( 3) 适配器陶瓷套筒应选用日本精工/京瓷产品或其原料国内组装加工。
2.5 FC适配器的连接法兰、 螺纹锁定等零件应使用HPb59-1的铜材。
2.6 零件的燃烧性能应≤10s; 滴落物不引燃铺底层 。
2.7 光纤连接器外观平滑、 洁净、 无油污、 无伤痕和裂纹, 各部件组合平整, 插头与转接器的接合平顺, 易于插拔, 防尘帽与插芯松紧配合适当。
2.7所有散件要求过96小时高低温( -40～85℃) 试验, 阻燃且符合ROHS环保要求。
2.8 FC 要求过35℃, 96小时盐雾试验。
2.9尾纤纤芯的原料参数选用不低于用康宁、 烽火或长飞纤芯的相关参数指标, 纺纶纱的原料参数选用不低于美国杜邦公司纺纶纱的相关参数指标, 尾纤插头的陶瓷插芯原料参数选用不低于日本精工/京瓷产品的相关参数指标。

3 束状尾纤技术要求
3.1束状尾纤技术指标
( 1) 本次招标束状尾纤类型为FC/UPC, 其插入损耗应不大于0.35dB。
( 2) 回波损耗应达到: UPC型不小于50dB, PC型不小于40dB。
( 3) 束状尾纤光学性能指标应满足YD/T 988-
( 4) 连接器端面几何尺寸指标

连接器端面几何尺寸指标
插针外径(mm)
曲率半径(mm)
顶点偏移(μm)
光纤凹陷/凸出(nm)
φ1.25、 φ2.5
PC、 UPC型
7～25
0~50
凸出: £50nm
凹陷: 曲率半径在7~10mm:
£125nm
凹陷: 其它曲率半径:
£-0.02R3+1.3R2-31R+325(nm)
APC型
5～12
-100～＋100
4.包装
4.1内包装
4.1.1扎线一点固定线圈, 线圈直径为15cm, 注意不要扎太紧, 以免在线材上留下压痕( 图10) 。
扎带固定点
4.1.2一条产品为一扎放入一个吸塑盒( 长220*宽180*高20mm) ( 图10) 。

4.1.3连接器端头需用气泡袋保护, 在吸塑盒盖正中贴标签

4.2外包装要求
一个外包装箱( 尺寸: 长680*宽560*高320mm) 内装固定数量吸塑盒, 并在包装箱侧面左上角贴外箱标签,
注意: 因不同批次及不同类型产品, 装箱数量会有差异, 但同一批次同一型号装箱数量必须相同, 且箱内数量为整数; 不同型号不同批次的产品不能混装; 箱内产品堆放整齐; 封箱时, 箱子各边封箱胶带整齐平滑

4.3 标签内容及格式说明
(1)尺寸: 100*50mm; 材质: 不干胶
(2)字体: 微软简粗黑; 字号: 公司名称为10号, 其余为8号

5.试验方法与检验规则
5.1束状尾纤应符合本规范的相关要求。
5.2投标人应保证按本技术规范书生产束状尾纤产品, 提供的产品是全新的, 在工艺和性能上没有缺陷, 产品保质期为交货验收合格之日起36个月, 如在保质期内, 产品发生质量问题, 投标人应免费更换其产品, 并承担相应违约责任。
