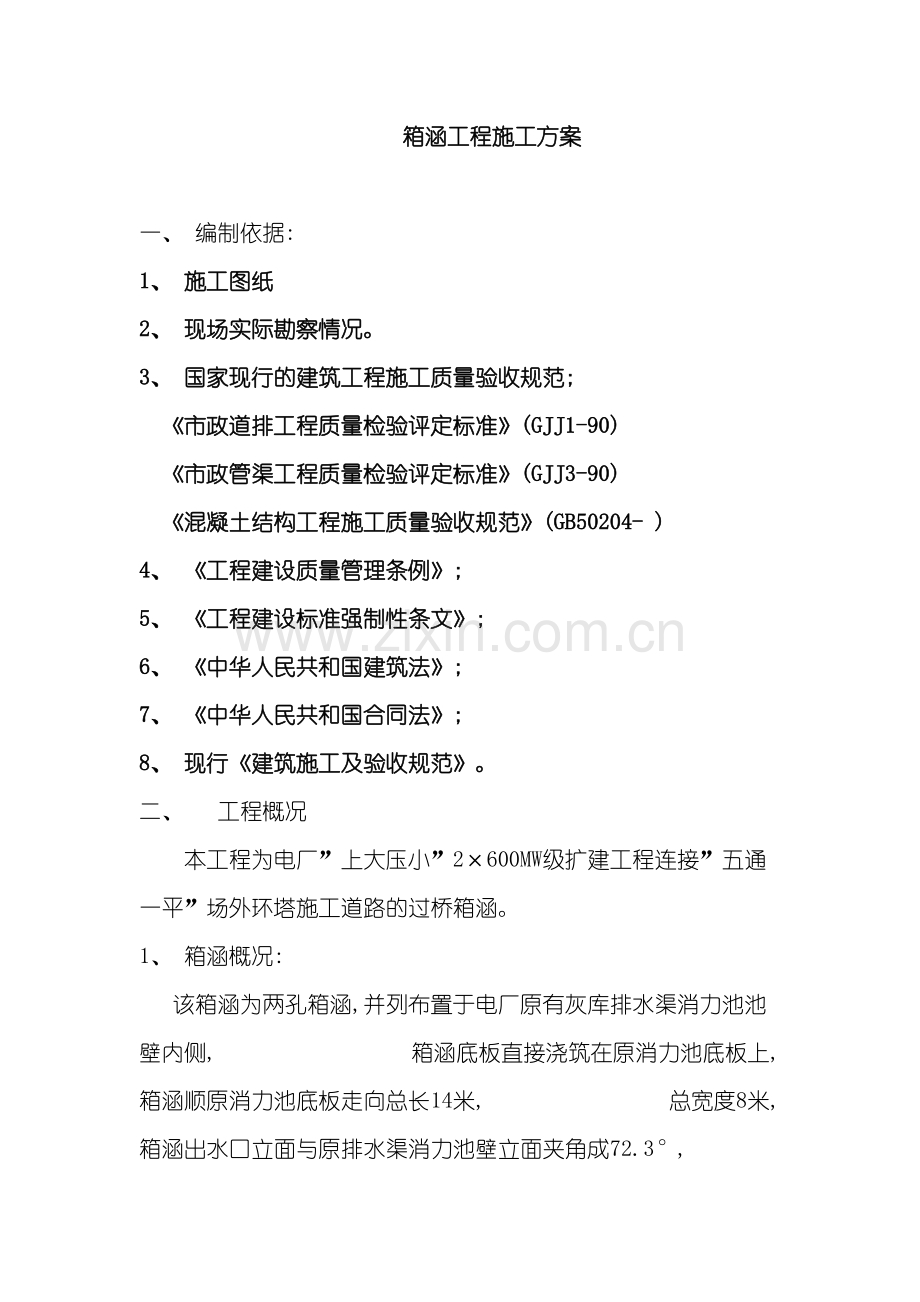

箱涵工程施工方案

一、 编制依据:
1、 施工图纸
2、 现场实际勘察情况。
3、 国家现行的建筑工程施工质量验收规范;
《市政道排工程质量检验评定标准》(GJJ1-90)
《市政管渠工程质量检验评定标准》(GJJ3-90)
《混凝土结构工程施工质量验收规范》(GB50204- )
4、 《工程建设质量管理条例》;
5、 《工程建设标准强制性条文》;
6、 《中华人民共和国建筑法》;
7、 《中华人民共和国合同法》;
8、 现行《建筑施工及验收规范》。
二、 工程概况
本工程为电厂”上大压小”2×600MW级扩建工程连接”五通一平”场外环塔施工道路的过桥箱涵。
1、 箱涵概况:
该箱涵为两孔箱涵,并列布置于电厂原有灰库排水渠消力池池壁内侧, 箱涵底板直接浇筑在原消力池底板上, 箱涵顺原消力池底板走向总长14米, 总宽度8米, 箱涵出水口立面与原排水渠消力池壁立面夹角成72.3°, 箱涵中心线位于新建道路中心线上, 单孔内部净空尺寸为3.3m×2.3 m×14 m,底板、 墙板及顶板为现浇钢筋砼, 厚读度均为350㎜,砼强度等级C30, 抗渗等级W6。
本工程箱涵砼总量为约115立方米, 钢筋约15吨。
2、 质量目标: 施工质量达到”优良”, 合格率100%, 优良率95%。
3、 工期目标: 箱涵工程计划 12月15日开工, 01月15日完工, 总工期为30天。
4、 安全目标:
( 1) 不发生人身死亡事故及重伤事故, 控制负伤率不超过3‰;
( 2) 不发生一般及以上设备损坏事故;
( 3) 不发生一般及以上火灾事故;
( 4) 不发生同等及以上责任的重大交通事故;
( 5) 不发生环境污染事故和垮(坍)塌事故;
( 6) 设施标准, 行为规范, 施工有序, 环境整洁, 树立安全品牌工程, 争创全国电力建设工程安全文明施工一流现场。
三、 施工部署
1、 施工总体部署: 本箱涵分两个施工段组织流水施工作业, 一节箱涵即为一施工段; 主体结构混凝土采用商品混凝土, 采用浇灌运输车运输,汽车泵浇筑砼入模; 模板采用优质九合板, 支撑体系采用φ48×3.0满堂钢管脚手架。
2、 主要施工工序: 施工准备---测量放线定位—抽水( 井点降水) ---挖运原消力池池底淤泥---砌筑围堰---清洗池壁及底板---池壁植模板对拉螺杆---第一段箱涵底板模板---底板、 墙身钢筋绑扎---底板砼浇筑---搭设满堂支脚手架---墙、 顶板模板安装---顶板钢筋绑扎---浇筑墙、 顶板砼--养护---继续第二孔箱涵结构施工(重复上述程序)
四、 施工准备工作
1、 技术准备:
1) 组织有关人员熟悉图纸,明确各项设计要求,进一步掌握设计和施工要求。
2) 针对本工程特点进行质量控制, 制定特殊工序、 关键工序、 重点工序质量控制措施。
3) 编制施工预算, 提出主要材料用量计划, 劳动力计划并落实进场。
4) 落实交底制度,做好质量、 技术和安全的交底,按管理系统逐级进行交底。
2、 现场水、 电准备:
1) 施工用水: 施工用水从原养鸡场区域引入, 采用DN25MM的镀锌钢管接至施工区域。
2) 施工用电: 施工用电从原养鸡场变压器引接临时配电箱至养鸡场护坡底, 在配电箱下设置移动电闸箱, 供电系统采用三相五线制, 做到一机、 一闸、 一漏, 确保安全用电。
五、 主要施工方法
1、 围堰填筑:
围堰工程的主要作用是截流、 挡水, 为箱涵工程创造施工条件。严防涌水, 避免堰堤坍塌是围堰成败的关键, 为此, 特作如下要求:
1) 为保证围堰的质量和稳定性、 更加有效地抵抗水的压力, 堰堤应筑成向迎水面拱的弧形, 立面应砌成斜面, 防止坍塌。
2) 围堰工程用装满粘土的编织袋筑总长25米、 宽1.2 米、 高2米, 在堰体迎水面满铺一层防水布,并铺往消力池底板一侧不少于0.5 米, 在迎水面防水布外侧覆盖一层编制袋装土填筑, 以利阻水、 减少渗水、 漏水。围堰填筑可从两边向中间进行。
3) 堰堤的截面应筑成梯形断面, 围堰做法见附图。
4) 围堰完成后, 应立即将堰内水排干和清除河底的淤泥。
5) 施工第二孔箱涵,去除围堰重新堆筑围堰, 使施工段处于无水环境,
6) 第二孔箱涵围堰堆筑工程量和上游填筑围堰工程量, 按实际发生工程量签证。
2、 井点降水、 排水
本工程由于现有排水消力池底板原设计有多排泄水孔, 现场可见底板有大量地下水涌出, 无法封堵, 如不能排干水, 就没法保证正常施工, 更不可能保证施工质量。现采用井点降水方案处理。
1) 在消力池墙板外侧, 离墙板1—3米位置( 见示意图) , 采用人工开挖降水井, 按井径1.2米, 深度按6米设置, 井壁采用毛竹护壁或砖砌体护壁, 必须确保施工安全。
2) 每侧开挖1—2口降水井, 首先每边开挖一口井, 视降水效果是否满足要求, 如果不能满足要求再增加至每边两口井。
3) 每口井采用用一台50口径污水泵抽水直到工程施工完成。
3、 淤泥清除及消力池底板墙板处理
1) 经现场核实测定, 原排水渠消力池内淤泥过多,有长24m×宽8m×深2.6m=499.2 m3淤泥。由于高差达到了6—8米, 需要用两台挖掘机接力完成淤泥开挖工作, 将淤泥全部挖出后,装车运至指定地点运距700m,余下的人工清理干净。
2) 经过井点降水将水位及水压降低后, 应封堵消力池底板泄水孔, 以便于施工。原排水渠消力池内壁及底板附着杂物必须冲洗干净, 并用布擦洗, 务必保证原消力池底板和墙板干净清洁, 才能进行底板和墙板施工。

4、 钢筋工程
1) 钢筋原材料:
进场的钢筋应有产品质保书, 质保书上标明的批号、 规格、 品种、 型号应与钢筋铭牌上的内容相吻合。进场的钢筋应按品种、 规格、 型号堆放设置标识。钢筋使用前必须取样检验, 取样时应有监理工程师见证取样, 办理报审手续。检验报告的屈服强度、 抗拉强度、 延伸率、 等必须满足规范要求, 合格后方可用于箱涵结构, 钢筋表面应洁净、 无外形变形和损伤, 表面的油污、 锈迹应清除干净, 严重外观变形和锈蚀的钢筋不得用于结构。
2)钢筋加工:
钢筋加工制作在现场进行, 要先复核钢筋加工料单与设计图纸是否一致, 检查下料单是否有错误和遗漏, 对每种试制加工的半成品钢筋要按下料单检查是否符合要求, 经过这两道检查合格后方可成批制作, 加工好的钢筋要分类挂牌、 堆放整齐;钢筋调直可用机械或人工调直。经调直后的钢筋不得有局部弯曲、 死弯、 小波浪形, 其表面伤痕应<钢筋截面积的5%。
3) 钢筋弯钩及弯曲:
本工程弯钩形式有两种,半圆弯钩、 直弯钩。钢筋弯心直径为2.5d, , 钢筋弯钩增加长度的理论计算值: 对转半圆弯钩为6.25d, 对直弯钩为3.5d。
4)钢筋下料长度应根据构件尺寸、 混凝土保护层厚度, 钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
5) 钢筋绑扎:
本工程钢筋采用搭接接头。搭接长度必须满足规范要求。
钢筋绑扎工艺流程: 划钢筋位置线→运钢筋到使用部位→清理绑扎区垃圾→绑扎钢筋→安放钢筋支撑→隐蔽验收。
钢筋绑扎前按图纸标明的钢筋间距, 计算出底板实际需用的钢筋根数, 一般靠近底板模板边的那根钢筋离模板边为5cm, 在底板上弹出钢筋位置线。
按弹出的钢筋位置线铺好底板钢筋, 钢筋绑扎时, 靠近外围两行的相交点每点都必须全数绑扎, 中间部分的相交点可相隔交错绑扎, 双向受力的钢筋必须将钢筋交叉点全数绑扎。
底板钢筋的绑扎接头的搭接长度及搭接位置应符合图纸施工规范要求, 钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头, 除应按焊接规程规定抽取试样外, 接头位置也应符合施工规范的规定。
6) 钢筋绑扎措施:
底板和顶板必须设置钢筋撑(马凳),按≤1.0m间距”梅花型”摆放并用铁丝与底板筋绑牢, 钢筋撑采用直径Φ22钢筋制作。
5、 模板工程:
1) 本工程模板材料选用九夹板, 箱涵模板主要分为墙体模板和顶板模板两大类, 竖楞采用60×80方木, 横楞两根φ48钢管, 利用Φ14钢筋对拉螺栓固定, 中部利用90×90×2.5mm铁板与Φ14圆钢满焊, 作为止水板, 对拉螺栓双向间距400mm, 根据经验能满足要求。
2) 用对拉螺栓( 或称钢拉杆) 以抵抗混凝土的侧压力和保持两片模板之间的间距( 墻厚) , 采用Φ14对拉螺栓( 螺栓长度不少于850mm) 。
3) 对拉螺栓在靠消力池一侧采用植筋予埋固定方法, 应严格按植筋施工相关要求处理, 保证施工质量。
4) 模板安装时, 首先在垫层上用墨线弹出砼箱涵外围轮廓线, 并经检验合格, 以便于模板安装和校正。用水准仪将水平标高从水准点引测到基槽内, 作为模板安装的依据。
5) 模板安装前必须涂刷隔离剂, 模板必须平整, 模板安装后, 在消力池靠底板缝隙应用水泥砂浆填补嵌实, 不允许减少斜撑和剪刀撑及对拉螺丝位置和数量。
6) 模板工程的施工要按有关规定及施工图的要求严格执行, 偏差值不得超过验收标准中的各项规定, 并以此作为验收依据, 作好技术复核工作。
7) 拆除模板时的混凝土强度应符合《钢筋混凝土工程施工及验№收规范》规定。墙板砼强度不低于3.5MPa时, 方可拆除; 顶板模板在砼强度达到设计强度的75%时方可拆除。
6、 模板支撑体系
本工程支撑采用碗扣式钢管满堂红脚手架作为模板支撑体系。
根据经验, 现决定钢管脚手架的立杆纵、 横向间距设为0.9 m、 横杆步距1.2 m, 方木采用60ⅹ80方料, 双扣件( 增加一承托扣件) 。

现复核计算结果如下:
模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130- ) 、 《混凝土结构设计规范》GB50010- 、 《建筑结构荷载规范》(GB 50009- )、 《钢结构设计规范》(GB 50017- )等规范。
A、 计算依据取值:
1) 脚手架参数
横向间距或排距(m):0.90; 纵距(m):0.90; 步距(m):1.20;
立杆上端伸出至模板支撑点长度(m):0.10; 脚手架搭设高度(m):3.00;
采用的钢管(mm):Φ48×3.0 ;
扣件连接方式:双扣件, 扣件抗滑承载力系数:0.80;
板底支撑连接方式:方木支撑;
2) 荷载参数
模板与木方自重(kN/m2):0.350; 混凝土与钢筋自重(kN/m3):25.000;
楼板浇筑厚度(m):0.35; 倾倒混凝土荷载标准值(kN/m2):1.000;
施工均布荷载标准值(kN/m2):1.000;
3) 顶板参数
钢筋级别:二级钢HRB 335(20MnSi); 顶板混凝土标号:C30;
标准施工天数:8; 每平米顶板截面的钢筋面积(mm2):2880.000;
计算顶板的宽度(m):4.00; 计算顶板的厚度(m):0.35;
计算顶板的长度(m):14.00; 施工平均温度(℃):12.000;
4) 木方参数
木方弹性模量E(N/mm2):9500.000; 木方抗弯强度设计值(N/mm2):13.000;
木方抗剪强度设计值(N/mm2):1.300; 木方的间隔距离(mm):300.000;
木方的截面宽度(mm):60.00; 木方的截面高度(mm):80.00;

图2 箱涵顶板支撑架荷载计算单元
B、 模板支撑方木的计算:
方木按照简支梁计算, 方木的截面力学参数为
本算例中, 方木的截面惯性矩I和截面抵抗矩W分别为:
W=6.000×8.000×8.000/6 = 64.00 cm3;
I=6.000×8.000×8.000×8.000/12 = 256.00 cm4;

方木楞计算简图
1) 荷载的计算:
(1)钢筋混凝土板自重(kN/m):
q1= 25.000×0.300×0.350 = 2.625 kN/m;
(2)模板的自重线荷载(kN/m):
q2= 0.350×0.300 = 0.105 kN/m ;
(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN):
p1 = (1.000 + 1.000)×0.900×0.300 = 0.540 kN;

2)强度计算:
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和, 计算公式如下:

均布荷载 q = 1.2 × (q1 + q2) = 1.2×(2.625 + 0.105) = 3.276 kN/m;
集中荷载 p = 1.4×0.540=0.756 kN;
最大弯距 M = Pl/4 + ql2/8 = 0.756×0.900 /4 + 3.276×0.9002/8 = 0.502 kN;
最大支座力 N = P/2 + ql/2 = 0.756/2 +3.276×0.900/2 = 1.852 kN ;
截面应力 σ= M /W = 0.502×106/64000.00 = 7.841 N/mm2;

方木的计算强度为 7.841 小于13.0 N/mm2,满足要求!
3)抗剪计算:
最大剪力的计算公式如下:
Q = ql/2 + P/2
截面抗剪强度必须满足:
T = 3Q/2bh < [T]
其中最大剪力: Q = 3.276×0.900/2+0.756/2 = 1.852 kN;
截面抗剪强度计算值 T = 3 ×1.852×103/(2 ×60.000×80.000) = 0.579 N/mm2;
截面抗剪强度设计值 [T] = 1.300 N/mm2;
方木的抗剪强度为 0.579 小于 1.300 满足要求!
4)挠度计算:
最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和, 计算公式如下:

均布荷载 q = q1 + q2 = 2.730 kN/m;
集中荷载 p = 0.540 kN;
最大变形 V= 5×2.730×900.04 /(384×9500.000×2560000.000) +
540.000×900.03 /( 48×9500.000×2560000.0) = 1.296 mm;
方木的最大挠度 1.296 小于 900.000/250,满足要求!
C、 板底支撑钢管计算:
支撑钢管按照集中荷载作用下的三跨连续梁计算;
集中荷载P取纵向板底支撑传递力, P = 3.276×0.900 + 0.756 = 3.704 kN;

支撑钢管计算简图

支撑钢管计算弯矩图(kN.m)

支撑钢管计算变形图(kN.m)

支撑钢管计算剪力图(kN)
最大弯矩 Mmax = 0.889 kN.m ;
最大变形 Vmax = 2.327 mm ;
最大支座力 Qmax = 12.101 kN ;
截面应力 σ= 198.058 N/mm2;
支撑钢管的计算强度小于 205.000 N/mm2,满足要求!
支撑钢管的最大挠度小于900.000/150与10 mm,满足要求!
D、 扣件抗滑移的计算:
按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编, P96页, 双扣件承载力设计值取16.00kN,
按照扣件抗滑承载力系数0.80, 该工程实际的旋转双扣件承载力取值为12.80kN 。
纵向或横向水平杆与立杆连接时, 扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取12.80 kN;
R-------纵向或横向水平杆传给立杆的竖向作用力设计值;
计算中R取最大支座反力,R= 12.101 kN;
R < 12.80 kN,因此双扣件抗滑承载力的设计计算满足要求!
E、 模板支架荷载标准值(轴力):
作用于模板支架的荷载包括静荷载、 活荷载和风荷载。
1) 静荷载标准值包括以下内容:
(1)脚手架的自重(kN):
NG1 = 0.149×3.000 = 0.447 kN;
(2)模板的自重(kN):
NG2 = 0.350×0.900×0.900 = 0.284 kN;
(3)钢筋混凝土楼板自重(kN):
NG3 = 25.000×0.350×0.900×0.900 = 7.088 kN;
经计算得到, 静荷载标准值 NG = NG1+NG2+NG3 = 7.818 kN;
2) 活荷载为施工荷载标准值与振倒混凝土时产生的荷载。
经计算得到, 活荷载标准值 NQ = (1.000+1.000 ) ×0.900×0.900 = 1.620 kN;
3) 不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG + 1.4NQ = 11.649 kN;
F、 立杆的稳定性计算:
不考虑风荷载时,立杆的稳定性计算公式

其中 N ---- 立杆的轴心压力设计值(kN) : N = 11.649 kN;
σ---- 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到;
i ---- 计算立杆的截面回转半径(cm) : i = 1.59 cm;
A ---- 立杆净截面面积(cm2): A = 4.24 cm2;
W ---- 立杆净截面模量(抵抗矩)(cm3): W=4.49 cm3;
σ-------- 钢管立杆抗压强度计算值 (N/mm2);
[f]---- 钢管立杆抗压强度设计值 : [f] =205.000 N/mm2;
Lo---- 计算长度 (m);
如果完全参照《扣件式规范》, 由公式(1)或(2)计算
lo = k1uh (1)
lo = (h+2a) (2)
k1---- 计算长度附加系数, 取值为1.155;
u ---- 计算长度系数, 参照《扣件式规范》表5.3.3; u = 1.700;
a ---- 立杆上端伸出顶层横杆中心线至模板支撑点的长度; a = 0.100 m;

公式(1)的计算结果:
立杆计算长度 Lo = k1uh = 1.155×1.700×1.200 = 2.356 M;
Lo/i = 2356.200 / 15.900 = 148.000 ;
由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.316 ;
钢管立杆受压强度计算值 ; σ=11649.240/(0.316×424.000) = 86.945 N/mm2;
立杆稳定性计算 σ= 86.945 小于 [f]= 205.000满足要求!
公式(2)的计算结果:
立杆计算长度 Lo = h + 2a = 1.200+2×0.100 = 1.400 m ;
Lo / i = 1400.000 / 15.900=88.000 ;
由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.673 ;
钢管立杆受压强度计算值; σ=11649.240/(0.673×424.000) = 40.824 N/mm2;
立杆稳定性计算 σ= 40.824 小于 [f]= 205.000满足要求!
以上计算结果表明满足各项要求。
7、 混凝土工程
本工程主体混凝土全部采用商品砼,汽车泵浇注, 选定的砼公司应进行资质报审, 批准后才能使用, 坍落度宜控制在12-15厘米。施工缝留在底板面以上40厘米, 应作成凹缝防水, 墙板和顶板一次完成, 不再留施工缝。每次砼施工时, 必须按规范要求留设试块, 现场取样制作, 并应增加同条件养护试块。
①混凝土浇捣应连接一次完成, 不得随意在其它部位留设施工缝, 并按规定进行振捣。
②在浇捣混凝土前, 墻板内的杂物和钢筋上油污应清除干净, 对模板的缝隙和孔洞应予堵严, 对木模板应浇水湿润, 但不能积水。
③砼浇捣前, 组织全体施工人员进行技术交底, 使每个操作人员对技术要求、 砼下料方法、 振捣步骤等做到心中有数。
④砼养护采用浇水养护, 应在砼浇筑完后12小时内进行, 砼养护时间应不得少于14天, 浇水次数应保持砼处于润湿状态。

六、 临时用电管理措施
1、 加强施工用电管理, 对施工人员进行安全用电教育。
2、 现场各种用电设备未经检查合格不准使用, 使用中的电气设备应保持正常工作状态严禁带故障运行。
3、 露天使用的电气设备搭设防雨罩, 凡被雨淋、 水淹的电气设备应进行必要的干燥处理, 经检测合格后方可使用。
4、 配电箱必须牢固、 完整、 严密并加锁, 箱门上涂红色危险标志, 箱内不能有杂物并编号。
5、 落地配电箱的地面应平整, 防止水淹、 土埋, 配电箱附近不能堆杂物。
6、 施工现场的照明线路的敷设除护套线外, 分开敷设或穿管敷设, 办公室照明灯设开关控制, 工作棚、 场地分路控制, 灯泡距地面2.5m。
7、 凡使用或操作电动机械专业人员, 必须进行安全用电的技术教育, 了解电气常识, 懂得其性能, 正确掌握操作方法。
8、 必须安排身体健康、 精神正常、 责任心强的人员从事用电工作, 操作机械设备必须有操作证。
9、 使用电气设备前, 由电工进行接线运转, 正常后交给操作人员使用。
10、 用电人员应按规定穿戴绝缘鞋和防护用品, 正确使用绝缘防护用品和工具。
11、 工作结束或停工一小时以上, 要将开关箱断电、 上锁、 保护好电源线和工具。
12、 值班电工持证上岗。
七、 机械施工管理措施
1、 根据施工现场安全防护标准要求和施工现场安全检查评分表( 机械部分) , 对机械设备进行全面检查, 每月不得少于一次。
2、 建立、 健全机械设备管理制度和台账, 各种资料齐全、 数据准确。
3、 中、 小型机械, 如: 木工机械、 钢筋机械, 在现场内安装、 使用时, 必须搭设防雨的专用操作棚。
4、 木工圆锯的盘及转动部位防护罩和分料器, 凡长度小于50cm, 厚度大于盘径的木料, 严禁使用盘锯。
5、 钢筋架工机械( 切割机、 弯曲机) 正确使用, 不准超过机械性能允许范围加工和切割材料, 各中防护装置齐全可靠, 检修和移东时先切断电源。
6、 砂轮机、 砂轮切割机( 无齿锯) 使用定向开关, 设置不得小于180°的防护罩和牢固的托架。
7、 各种机械设备的操作处选挂操作规程牌、 警告和负责人牌, 落实定人、 定机、 定岗位责任的”三定”规定, 专人负责。
八、 工期保证措施
1、 认真阅读图纸, 认真按到施工方案要求施工, 保证各工序在符合设计及施工质量验收规范的前提下进行, 避免返工返修现象出现, 以免影响工期。
2、 提前做好材料计划, 保证在工序施工前材料提前进场, 杜绝因材料原因影响施工正常进行。
3、 做好施工安排和工序衔接, 劳动力安排合理, 避免窝工现象出现。
4、 质检人员在施工过程中严格认真, 细致检查, 将一切质量隐患消灭在萌芽状态中, 防止出现事后返工现象。
6、 采取切实可行的冬雨季施工措施, 连续施工, 确保工程进度。
九、 质量控制措施
1、 钢筋工程:
( 1) 把好原材料试验关, 确保钢筋性能符合设计要求, 不合格一律清退。
( 2) 钢筋品种、 规格、 型号和搭接长度、 锚固长度、 接头位置符合规范和设法要求。
( 3) 防止钢筋位移, 确保保护层厚度。确保水平筋和竖筋的间距, 顶板上层筋焊马凳, 防止踩踏现象。
( 4) 混凝土浇注前重新对钢筋进行复查, 浇注期间设专人监督, 防止下灰和震捣破坏钢筋, 并在混凝土初凝前进行调整复位。
2、 模板工程:
( 1) 模板使用前要认真涂刷隔离剂, 保证混凝土表面平整, 不得提前拆模破坏了砼的外观质量。
( 2) 确保阴角方正、 顺直且混凝土表面平整, 多层板拼缝处贴纸胶带防止漏浆。

十、 主要机具设备配备
本工程所采用的主要机械设备表
序号
设备名称
规格型号
数量
备注
1
钢筋弯曲机
5.5KW
1台

2
钢筋切断机
5.5KW
1台

3
木工机械
2.5KW
1台

4
电焊机
15KVA
1台

5
插入式振捣器
3.5KW
1台

十一、 主要危险源、 危险点分析与控制

危险源分析
控制措施
机械伤害事故
加强钢筋加工和木工机械设备的管理,采取安全防护措施,定期检查保养,操作人员持证上岗,不得违章操作,不得乱顶岗位。施工机械 ”定人、 定岗、 定机” ,挂标志牌及本机操作规程。

高处坠落
陡坎、 深坑边沿等均应有防护设施警告标志或设可靠的围栏, 不得自高处投下工具, 材料等物件, 戴好安全帽, 使用安全防护用品, 降水井点、 沟、 孔洞等铺设与地面平齐的盖板。

人员触电
由专职电工管理, 各线路均按”三相五线制”原理敷设导线, 严格按三级配电要求设置, 保证”一机、 一闸、 一漏”, 严禁设备带”病”运转; 停用的设备必须拉闸断电, 锁好开关箱
交通事故
在施工区域内转弯路段布置安全警示标志, 施工场地内倒车、 卸料必须有专人指挥。施工运输道路派专人清扫和洒水, 做到防尘防滑。危险处所夜间应设红灯警示。

十二、 安全技术保证措施
1、 认真贯彻落实有关安全生产规章制度, 坚持管生产必须管安全的原则。
2、 建立安全生产管理体系, 落实安全生产岗位责任制。实行值班制度, 检查监督施工现场的安全隐患整改及班组安全制度的贯彻执行, 并做好安全值班记录。
3、 在生产过程中认真做好生产中安全防护工作, 消除一切不安全的隐患, 确保施工生产正常运行。
4、 实行安全与经济挂钩, 在安全管理中实行”五权”, 即: 监督检查权、 安全生产否决权、 考核发证权、 表彰奖励权、 处罚权。
5、 定期组织工人学习安全技术操作规程, 不断提高工人的安全意识和自我保护能力, 在施工过程中要严格执行安全生产规章制度。正确使用安全防护设施和劳动保护用品。严格控制加班加点。
6、 加强现场安全防护设施的建立, 在场内醒目位置设置安全检查标语, 标牌以提醒职工的安全防范意识。
7、 现场实行标准化工地, 配电箱一律采用标准化配电箱, 钥匙由专业电工管理。
8、 现场布设的临时用电线路采用架空或埋地两种方法, 线路采用三相五线制, ”TN-S”系统接地保护。施工所有的用电设备, 除作保护零线, 一机一闸外, 必须设置二级漏电保护装置。电工要加强用电管理, 定期对用电设备和用电线路检查, 发现隐患要及时报告处理。
9、 加强机械设备的管理工作,保证各为机械能够安全运转,各类机械必须配备相应的安全防护措施。且定期检查保养,机械操作人员要持证上岗,凡使用机电设备的专业工种均应按规定穿戴绝缘、 手套和防护用具,不得违章操作,不得乱顶岗位。
10、 施工中加强消防意识, 气电焊接操作前应对周边环境检查, 有易燃及易爆物品, 应采取措施, 完工后检查场地, 无隐患后方可离去。
11、 坚持安全例会制度, 项目部每周自检一次, 发现隐患及时整改, 做好各项安全技术交底工作。特殊工种持证上岗, 机械设备安全装置要齐全有效, 且定期检查保养, 每台机械定人负责。
12、 施工现场的机械设备, 必须采用有效的安全防护措施并按照《安全操作规程》使用, 所有手持电动工具必须采取接零接地保护。
13、 现场要加强场容管理, 使现场做到整齐、 干净、 节约、 安全、 施工秩序良好, 现场施工道路必须保持畅通无阻, 保证物资的顺利进场。排水沟必须通畅, 无积水。场地整洁, 无施工垃圾。
14、 及时清运施工垃圾, 经清理后集中堆放, 集中的垃圾及时运走, 以保证场容的整洁。
15、 做好现场排水和基础系统设置工作, 对于施工所用场地及道路定期洒水, 降低灰尘对环境的污染。
