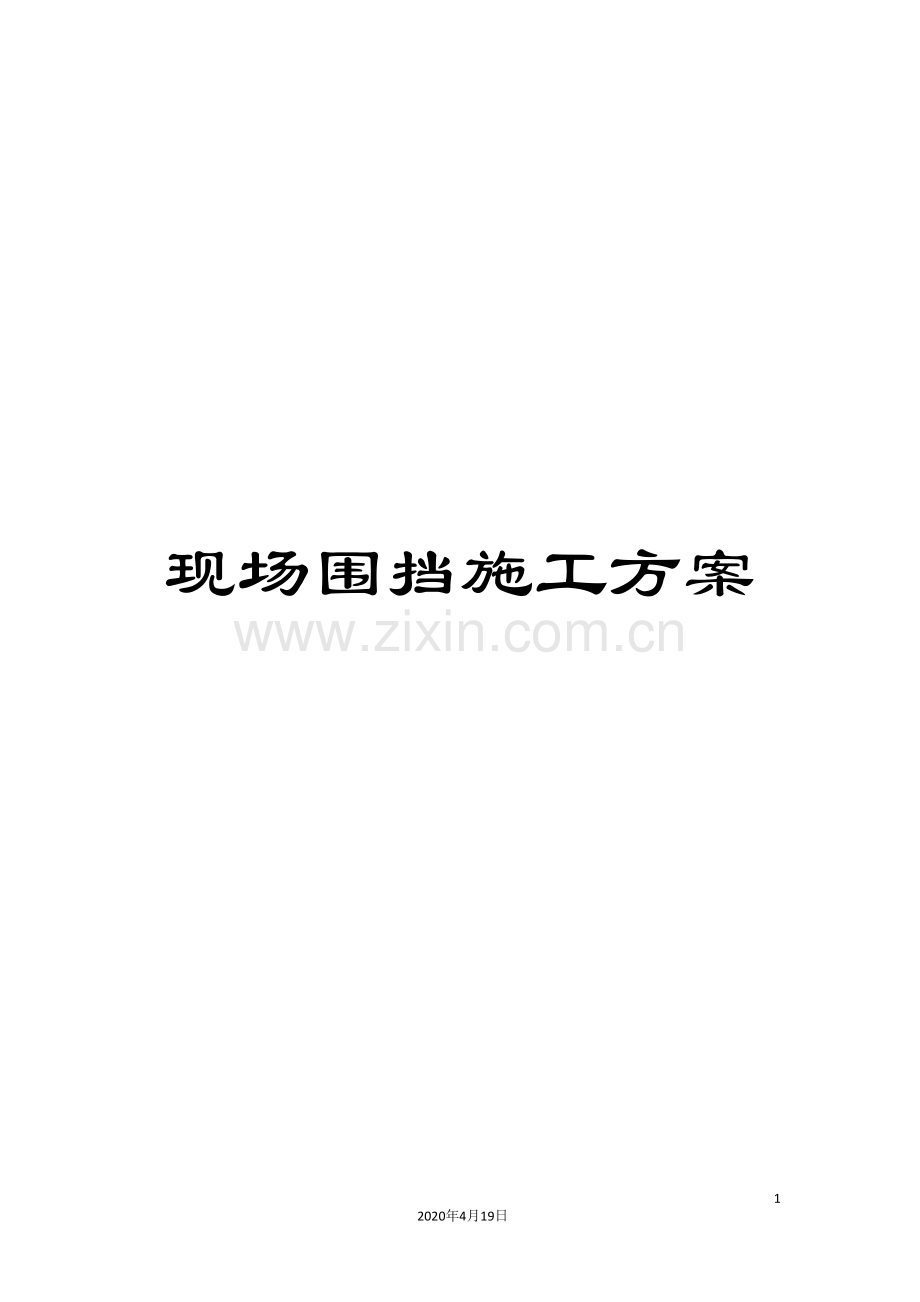

现场围挡施工方案

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

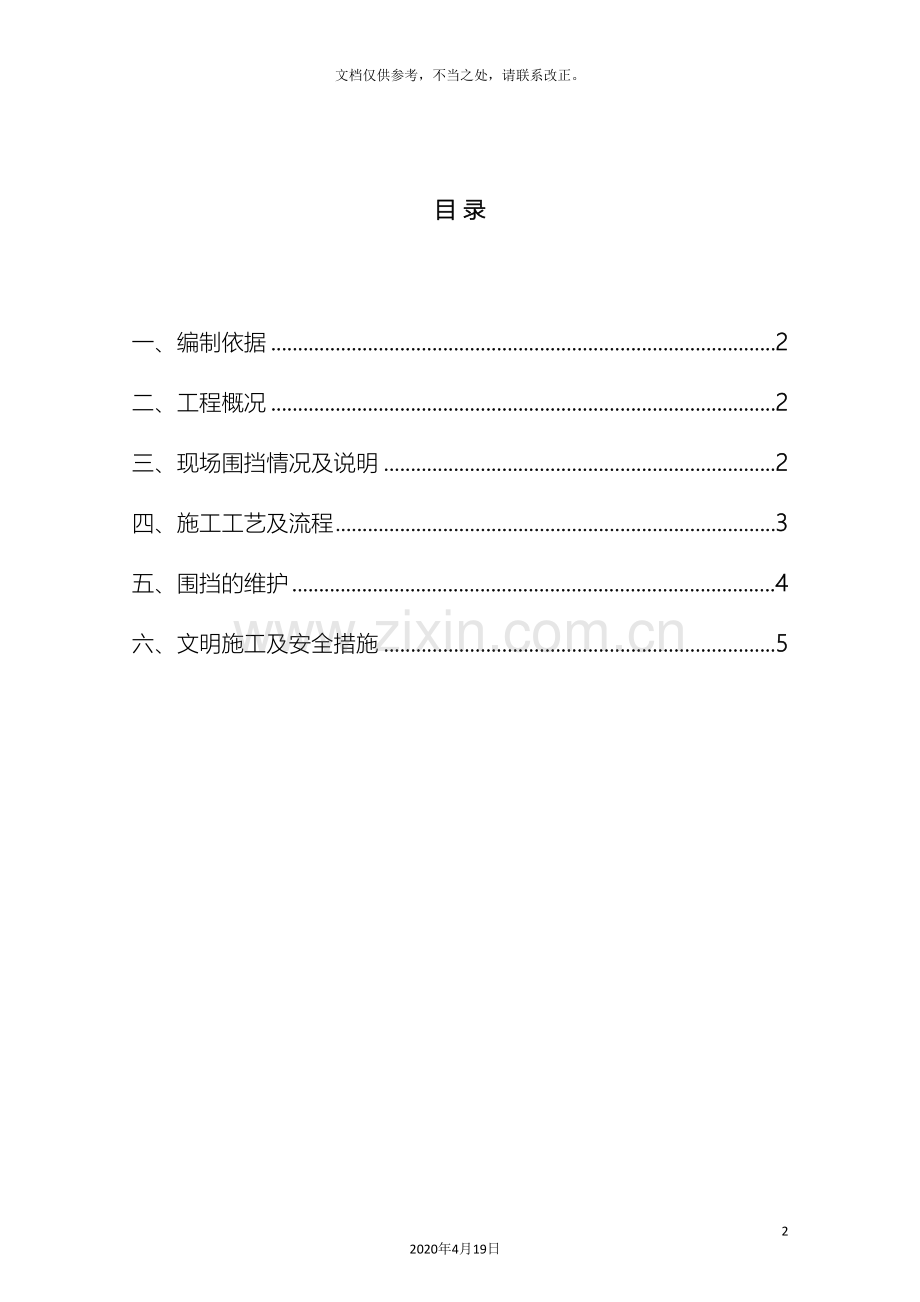

目 录

一、编制依据 2
二、工程概况 2
三、现场围挡情况及说明 2
四、施工工艺及流程 3
五、围挡的维护 4
六、文明施工及安全措施 5

一、编制依据
1、合同文件
2、施工图纸和上林苑二期总平面图
3、施工组织设计和施工平面布置图
4、施工现场文明管理的有关条例规程
二、工程概况
1、工程名称：南海“上林苑”项目二期工程
2、工程地点：佛山市南海区狮山镇小塘三环东路
3、建设单位：佛山市南海恒胜置业有限公司
4、监理单位：佛山市建诚监理有限公司
5、施工单位：湛江市粤西建筑工程公司
6、工程特征：本工位于佛山南海区狮山镇小塘城区三环东路地段，东北面为低矮山地,西北面为进步北路，总建筑面积约169835.7平方米，其中地下面积约32870平方米，住宅面积136965.7平方米。本工程采用珠江高程,设计标高±0.00相当于绝对标高为8.00米，地下设一层地下室，地上为5栋14座住宅塔楼，层数为17层至26层，工程结构体系框支剪力墙，设计使用年限50年，建筑高度为84.5米。
三、现场围挡情况及说明
本工程靠近三环东路一侧即南侧为现有围墙，不需要再进行围挡。本围挡工程仅针对其它3个方向进行施工，根据上林苑二期总平面图沿用地红线进行围挡设置，全长约558米。具体围挡位置见下图：

四、施工工艺及流程
1、围挡定位：根据上林苑二期总平面图及用地红线对围挡进行测量定位，平整围挡线路的场地及夯实，放出基准线，对重要位置及转弯点设置标志桩。
2、材料要求：围挡的立柱、横梁和斜撑均采用∠50×5mm的等边角钢型钢龙骨，面层采用0.58mm厚、1.8米高的彩钢波纹瓦。
3、施工方法：
3.1、围挡的立柱每隔1.5米设置一根，采用长2.4米的等边角钢，沿测量定位所放出的基准线打入土中0.6米，地面露出1.8米。
3.2、围挡的横梁沿立柱的高度通长设置3根，分别于立柱顶部、中部和底部，横梁和立柱之间用电弧焊焊接牢固。
3.3、围挡的斜撑每隔4.5米设置一道，斜撑长2.1米，上部与立柱顶部焊接牢固，斜撑底部地面设置一顶杠，顶杠采用0.8米长的∠50×5mm等边角钢，打入土中0.6米，露出地面0.2米，顶杠与斜撑下部焊接牢固。
3.4、安装彩钢波纹瓦时，彩钢波纹瓦紧贴地面，上口平齐，用自攻螺钉固定在上中下横梁上。搭接时，将后一块彩钢波纹瓦的第一道波纹准确地放在上一块彩钢波纹瓦的最后一道波纹上，搭接应平齐紧贴，然后用自攻螺钉固定搭接区域。
3.5、每安装一段距离后整体检查安装的效果，若有不合格的地方马上进行修复。安装完毕后及时对围挡进行防腐防锈处理。
具体围挡做法见下图：

五、围挡的维护
围挡的安全作用的发挥以及良好的外部形象的体现关键在于日常的维护。项目部应安排专人定期对围挡进行巡视检查，发现围挡有损坏或松动的地方及时进行修复或加固；发现围挡有污染部位及时进行清洁；特殊天气期间增派人员进行巡视检查，将恶劣天气对围挡的影响降到最低。
六、文明施工及安全措施
1、工人进场必须进行安全教育，操作人员必须遵守项目部的各项规章制度，必须服从指挥。
2、进入施工现场的工人必须戴好安全帽，不得穿拖鞋进入现场，凡精神疲劳，酒后的工人严禁进入施工现场。
3、五级及以上的大风天、雨天禁止施工。
4、烧电焊时应做好安全用电措施，配备必要的消防器具。
5、操作人员必须注意卫生，严禁随地大小便，材料不准乱堆放。完工后现场清理干净，做到“工完场清”。
6、围挡施工人员应做好成品保护，施工时不要污染其它已完成的成品、半成品。
