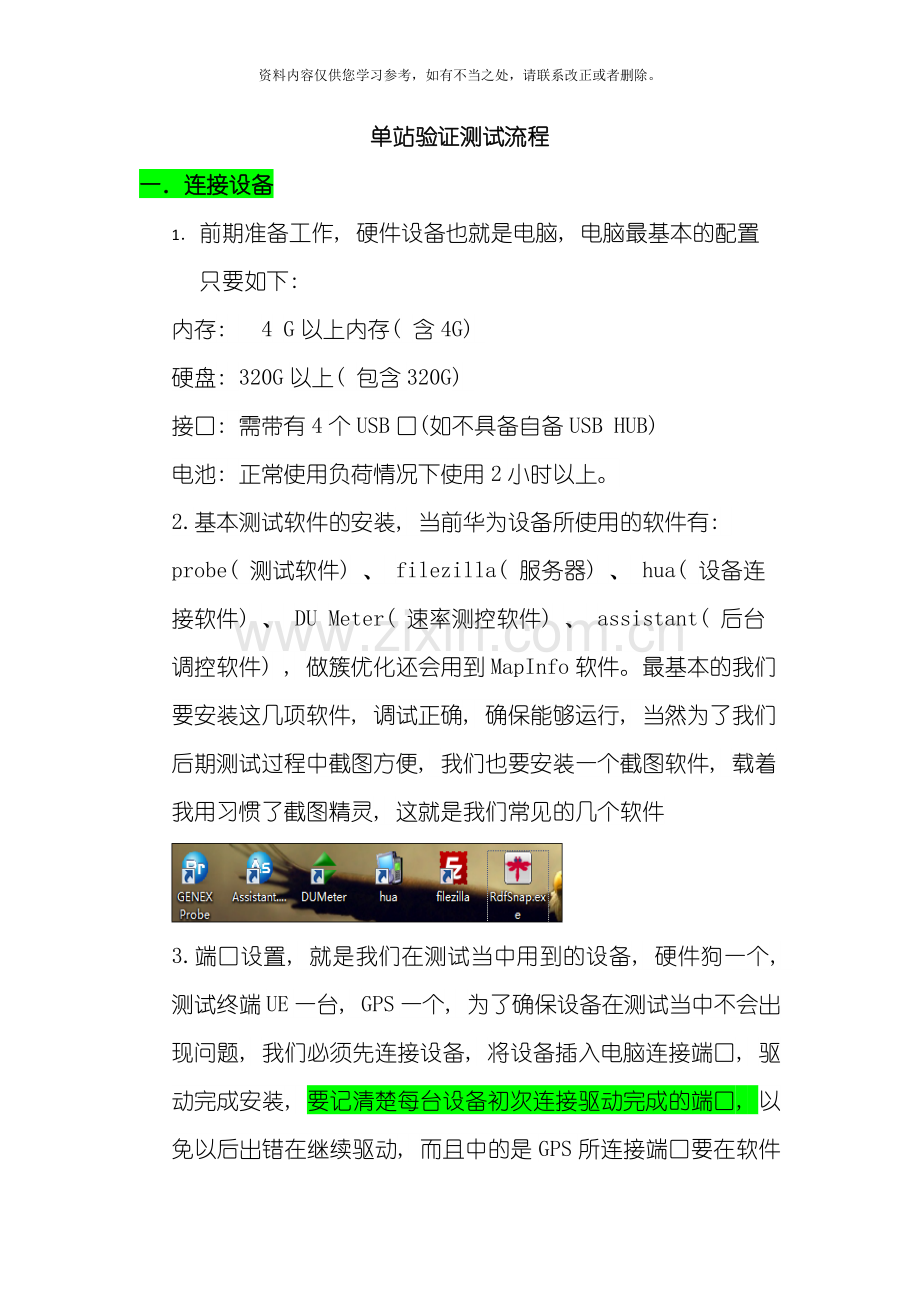

单站验证测试流程
一．连接设备
1． 前期准备工作, 硬件设备也就是电脑, 电脑最基本的配置只要如下:
内存:  4 G以上内存( 含4G)
硬盘: 320G以上( 包含320G)
接口: 需带有4个USB口(如不具备自备USB HUB)
电池: 正常使用负荷情况下使用2小时以上。
2.基本测试软件的安装, 当前华为设备所使用的软件有: probe( 测试软件) 、 filezilla( 服务器) 、 hua( 设备连接软件) 、 DU Meter( 速率测控软件) 、 assistant( 后台调控软件) , 做簇优化还会用到MapInfo软件。最基本的我们要安装这几项软件, 调试正确, 确保能够运行, 当然为了我们后期测试过程中截图方便, 我们也要安装一个截图软件, 载着我用习惯了截图精灵, 这就是我们常见的几个软件
3.端口设置, 就是我们在测试当中用到的设备, 硬件狗一个, 测试终端UE一台, GPS一个, 为了确保设备在测试当中不会出现问题, 我们必须先连接设备, 将设备插入电脑连接端口, 驱动完成安装, 要记清楚每台设备初次连接驱动完成的端口, 以免以后出错在继续驱动, 而且中的是GPS所连接端口要在软件连接中选择, 因此必须在驱动完设备后查看设备端口。

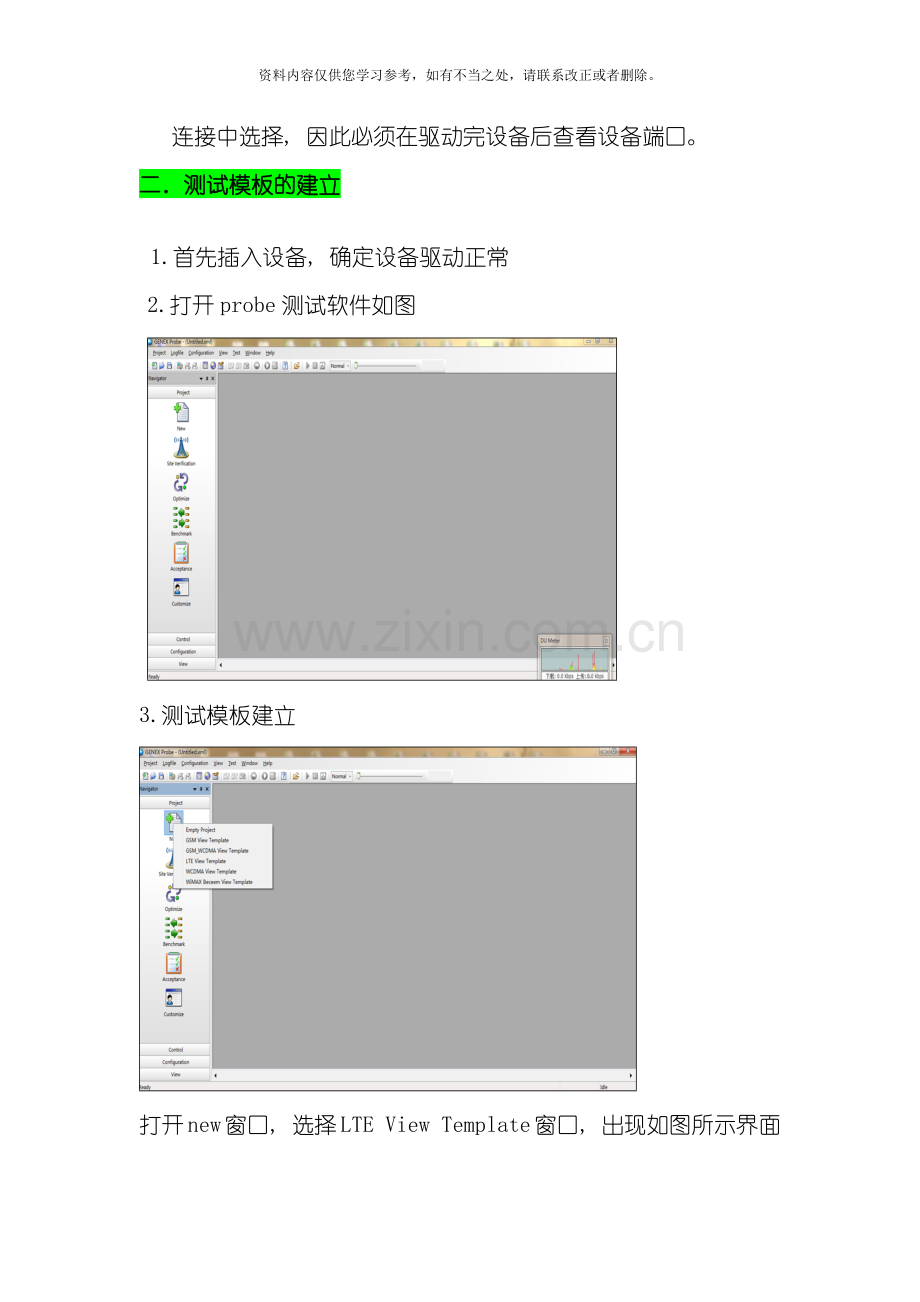

二．测试模板的建立

1.首先插入设备, 确定设备驱动正常
2.打开probe测试软件如图

3.测试模板建立

打开new窗口, 选择LTE View Template窗口, 出现如图所示界面

下一步软件连接设备, 添加GPS和MS设备, 双击GPS窗口出现Add Device窗口,

选择GPS,然后在Model窗口下拉菜单选择NMEA, 然后点击next进入下一页, 在Modem port窗口下拉菜单选择自己GPS连接电脑的端口( 如COM3)
,
点击OK就算GPS设置好了。下一步设置MS, 跟GPS的步骤一样, 只是进入窗口, 点击Model添加HUAWEI E5776s,

点击next,进入下个窗口, 点击OK就行, 设备连接就算完成, 右下角会出现两台设备且都显示红色( 软件未连接设备) , 下面加载附着程序,
在中间窗口双击蓝色窗口Click here to config, 进入拉出Loop Start( 开始) 会自动跳出Loop End( 停止) , 继续添加Detach(去附着)、 wait(等待)、 Attach(附着), 然后调整顺序为Loop Start( 开始) 、 Detach(附着)、 wait(等待)、 Attach(去附着)、 Loop End( 停止) , 下一步把Loop Start( 开始) 、 wait(等待)的时间改为10, 只用单击需要改动项目, 右边会自动跳出窗口, 把两项时间都改为10就能够。最终如图所示然后再返回到Map窗口, 把显示出来的Outdoor Map窗口调整大小, 调整到适合的大小。在左上方view窗口中单击LTE项, 单击第一项Radio Parameters,然后点击第二项Serving and neighboring cells,,出现如图窗口, 然后调整大小到自己最方便看数据的界面, 例如图所示。整个模板建立完毕。现在保存模板, 方便以后使用时减少时间, 打开左上角Project选择save窗口, 然后自己选择保存路径自己命名, 剩下的就是自己实测。
4.在测试当中还经常见到一个业务短呼业务, 在单站中不会用到, 但在簇拉网中会用到, 短呼测试模板是制作好的, 只需要导入模板就行, 在probe软件test plan窗口中单击第一个图标导入短呼模板, 如图导入后在test plan窗口中会出现FTP Download一项, 如图点击会出现
然后修改服务器以及密码, 改成自己现在使用的, 然后从自己的服务器中选择一个文件名复制黏贴到如图所示里面然后记log, 就能够点击test plan窗口中的开始键开始执行短呼任务, 如图所示

三.开始测试, 执行模板
1.出去测试, 首先检查设备连接驱动有无问题, 其次打开测试软件probe, 然后再打开自己新建的测试模板, 直接打开, 如图
2.下面进入实测过程, 导入地图、 公参步骤, 第一步就是完成以上所有步骤, 然后导入所使用的地图, 就在outdoor map的第一个窗口, 打开地图( 选择地图good tab格式的) 。然后导入公参, 打开第二行第九个窗口网格窗口( engineering parameter management) ,打开第一个窗口如图所示, 进入后选择LTE ,下面找出需要导入的现网公参再确定, 3.这时就能够连接设备, 点击左上第五个设备连接窗口( connect) ,等待设备连接, 设备连接成功设备都会变成绿色( 切记在连接终端之前一定要连接his, 不然中显示红色未连接) , 这是所有连接成功后的界面, 下面就能够开始做业务。对于单站验证要对每个扇区进行验证, 比如1扇区( 附着, ping32,ping1500,好点, 上传, 好点下载, 覆盖, 差点上传, 差点下载) 3个扇区分别做完后, 就是3个扇区的切换。在这过程中, 只有ping不需要记log, 其它所有业务都需要记log。
在这以三工二配厂2扇区为例。如下综述: 在做好以上程序之后, 先做2扇区的附着, 先记log, 保存自己所建的文件夹, 命名为 0428-三工二配厂-2-204-附着, 命名格式为( 日期-站名-小区-PCI-好点/差点-上传/下载) , 记完log后, 点击绿色开始键开始执行附着命令, 如图, 等待执行10次结束。在这里需要注意的是, 做附着一定是在好点, 要看电频RSRP值和SINR值, 我们在好点的要求是电频RSRP值要在-80以上, SINR值在25以上, 如果太差我们的附着可能会不达标, 出现失败( fail) .这是执行成功的案例如图要看附着的执行能够直接看信令也可到data窗口看执行次数, 当然最终的截图要截data窗口所出现的所有数据如上图所示。附着就算完成。
下来我们做ping业务, ping有32字节和1500字节, 她们执行时的时延有不同, 我们的标准32字节时延平均值要在30以下, 1500字节时延平均值要在40以下, 下面我们看看ping的信令流程, 在自己电脑中新建立一个文本文档, 输入如图所示信令保存文件, 然后把文件格式改为.bat格式, 然后直接打开就能够执行ping业务, 在这以ping32的5次为例执行完操作的最后界面为这也就是我们执行完ping最后的截图, 32字节和1500字节需要做, 我们要求在100次。如果最后时延在我们的标准范围内就是ping成功。
下面我们做好点上传下载, 现以好点上传为例, 我们必须得先确定是不是在好点, 好点的RSRP值和SINR值是不是达标, 达标我们就能够开始做业务, 先打开我们的filezilla软件, 也就是我们的服务器软件, 在这之前我们必须给自己电脑上备份几个大文件, 建议打一个10G以上的压缩包, 确定我们在做业务的时候不会因为文件太小而导致速率不达标的情况, 一般情况下我们在服务器编辑窗口中的设置中把传输中的最大并发传输改为最大10, 然后输入我们所需的主机、 用户名、 密码、 端口, 然后快速连接, 出现以下界面这是我们要做上传任务, 我们就双击upload, 这是左下方会出来远程文件, 如果没有你能够用自己电脑里自己建好的压缩文件, 选中后右键点击然后上传, 则会出现上传任务, 如果跳出来如下窗口, 我们就选择总是使用该操作。确定就能够了, 这时我们得看DUMETER测速软件中的速率是不是达标稳定, ( 对于DUMETER的设置如图, 在这我们在强调下DUMETER 的设置, 打开选项, 显示单元格设置成每秒Kbps字节( kbps/秒) , 要监视的网络设备设为华为端口即可) 达标稳定后我们就能够开始记上传log了, 达标如图

打开DUMETER的计时表开始计时一分钟。

单击应用然后确定, 观察此时的速率值, 如果速率达标, 那么一分钟后停止计时表, 然后停止log, 再打开计时表显示刚刚一分钟达标的界面然后截图, 如图所示这样就算一个完整的好点上传做完了。现在做好点下载, 其实和前面上传业务步骤一样, 只是在服务器中所做的业务不同, 删掉服务器中的上传业务, 选作下载业务, 等待速率达标后开始记log、 计时, 截图。好点下载完了之后我们直接就能够做这个小区的覆盖, 从好点开始, 下载业务不停, 朝着小区主打方向走到差点, 差点的标准是RSRP电频值在-105到-115之间, SINR值在10以下算是差点, 一般在没有阻挡的情况下我们要走出200米以外, 看到SINR和RSRP值达标后就能够停止log, 覆盖不需要截图。下来我们就能够开始做差点下载、 上传业务了, 三个扇区的所有业务做完后就是最后最重要的一个, 就是三个扇区的切换, 切换一定要记得让后台人员开站而且加三个扇区直接的邻区, 做切换的时候也不需要截图, 但一定要有业务, 而且不能断, 记切换log, 然后围绕此站三个小区的正转反转一圈, 主要看三个扇区有没有扇区接反问题, 如果没有, 昨晚切换后就是这个站单站验证完成经过。
