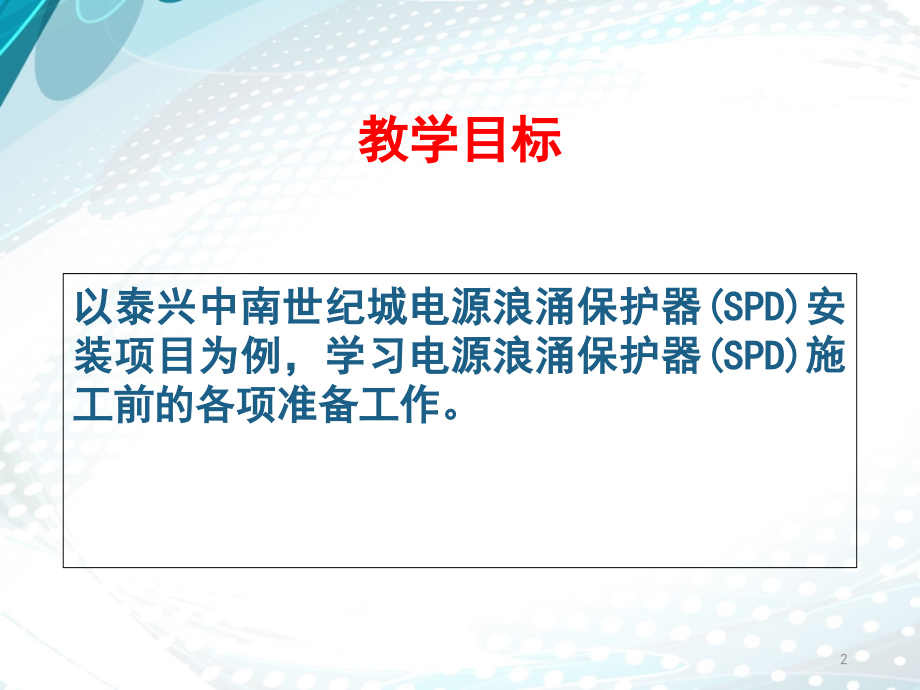

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电源浪涌保护器,(SPD),施工准备,顾寻之,气象系防雷技术专业,1,教学目标,以泰兴中南世纪城电源浪涌保护器,(SPD),安装项目为例，学习电源浪涌保护器,(SPD),施工前的各项准备工作。,2,一、工程介绍,二、防雷施工图图审,三、现场勘测,四、施工方法讨论,五、仓库整理,六、材料采购,七、材料准备,教学内容,重点,重点,3,一、工程介绍,泰兴中南世纪城位于泰兴市文江南路西侧、澄江东路北侧、南环二路南侧，是一片商业住宅小区。,本次施工内容为,1#,、,2#,两栋住宅的电源浪涌保护器,(SPD),安装。,4,一、工程介绍,工程内容：将空气开关、电源浪涌保护器,(SPD),通过连接导体安装到配电箱内。,5,一、工程介绍,6,二、防雷施工图图审,打开本项目电气施工图图纸，审阅和防雷浪涌保护器相关的图纸。,统计配电箱的数量、名称、位置。,统计各配电箱内浪涌保护器,(SPD),及与之相应空气开关的数量、品牌、参数、接线方式。,根据防雷规范要求，适当调整空气开关和浪涌保护器,(SPD),的品牌、参数。,列出本次工程所需安装的浪涌保护器,(SPD),和空气开关的类型、参数、数量，写入【工程量清单】,7,二、防雷施工图图审,本工程所需主材共计一级,SPD20,个，二级,SPD15,个，三级,SPD66,个，一级空开,20,个，二级空开,22,个。,8,三、现场勘测,带上电源,SPD,勘测记录表、笔、卷尺、游标卡尺、配电箱钥匙，前往现场勘测，依次对所有配电箱记录数据并拍照。,手机拍照时要对焦、对正、取景全面，拍照完重命名。,9,三、现场勘测,填写【工程量清单】空白区域，收集防雷施工的必要信息。,10,三、现场勘测,AP,箱,疑问,是否要补加空开？,是否要打导轨？,空开装在哪？,SPD,装在哪？,如何接线？,11,四、施工方法讨论,AP,箱,思路,有预留空开就不用补加空开,有预留导轨就不用打导轨,节约导线、方便布线,12,四、施工方法讨论,AP,箱,解答,不须补加空开,不须打导轨,SPD,紧贴空开,有足够的施工布线空间,13,四、施工方法讨论,AP,箱,竣工图,14,三、现场勘测,AEP,箱,疑问,是否要补加空开？,是否要打导轨？,空开装在哪？,SPD,装在哪？,如何接线？,15,四、施工方法讨论,AEP,箱,思路,有预留空开就不用补加空开,有预留导轨就不用补加导轨,节约导线、方便布线,16,四、施工方法讨论,AEP,箱,解答,不须补加空开,不须打导轨,SPD,紧贴空开,有足够的施工布线空间,17,四、施工方法讨论,AEP,箱,竣工图,18,三、现场勘测,ALE,箱,疑问,是否要补加空开？,是否要打导轨？,空开装在哪？,SPD,装在哪？,如何接线？,19,四、施工方法讨论,ALE,箱,思路,有预留空开就不用补加空开,有预留导轨就不用补加导轨,节约导线、方便布线,20,四、施工方法讨论,ALE,箱,解答,不须补加空开,不须打导轨,SPD,安装在空开正下方,有足够的施工布线空间,21,四、施工方法讨论,ALE,箱,竣工图,22,三、现场勘测,计量箱,疑问,是否要补加空开？,是否要打导轨？,空开装在哪？,SPD,装在哪？,如何接线？,23,四、施工方法讨论,计量箱,思路,有预留空开就不用补加空开,有预留导轨就不用补加导轨,节约导线、方便布线,24,四、施工方法讨论,计量箱,解答,打导轨,原有空开挪开,实现做好,SPD-,空开预接线,总空开须要内六角螺丝,有足够的施工布线空间,25,四、施工方法讨论,计量箱,竣工图,26,三、现场勘测,室外落地箱,疑问,是否要补加空开？,是否要打导轨？,空开装在哪？,SPD,装在哪？,如何接线？,27,四、施工方法讨论,室外落地箱,思路,有预留空开就不用补加空开,有预留导轨就不用补加导轨,正面的钢板均可打导轨,节约导线、方便布线,28,四、施工方法讨论,室外落地箱,解答,须补加空开、导轨,空开在上，,SPD,在下,SPD,靠近,N,排、,PE,排,有足够的施工布线空间,29,四、施工方法讨论,室外落地箱,竣工图,30,四、施工方法讨论,施工工具,SPD,相关,插电式手枪钻,冲电式手枪钻,电池,钻头,套筒,螺丝,31,四、施工方法讨论,打导轨,工具,充电式手枪钻,十字螺丝刀头,自锁螺丝,导轨,营造足够的空间,32,四、施工方法讨论,总结【工程量清单】,33,五、仓库整理,根据【仓库材料流动表】，目前,仓库剩余主材,：,一级,SPD(25kA)12,个，二级,SPD(80kA)14,个，三级,SPD(40kA)52,个，一级空开,(63A)55,个，二级空开,(32A)3,个。,34,五、仓库整理,根据【仓库材料流动表】，目前,仓库剩余辅材,：导线、铜鼻子、导轨、绝缘胶带存量均充足，暂不须采购。,35,六、材料采购,根据【仓库材料流动表】和【工程量清单】，需求数量,-,仓库剩余数量,=,采购数量。做出【采购清单】。采购数量略多于工程所需数量。,本次工程须采购材料：一级,SPD(25kA)8,个，二级,SPD(80kA)1,个，三级,SPD(40kA)13,个，二级空开,(32A)19,个。,36,六、材料采购,在【仓库材料流动表】的采购清单模板记录本次采购数据，完成表格动态更新。,37,七、材料准备,施工前材料准备，整理工程所需主材、辅材、工具。做足准备工作，最大限度减少现场施工时间。,裁剪导轨,38,七、材料准备,剥线,39,七、材料准备,压铜鼻子,40,七、材料准备,压铜鼻子,41,七、材料准备,空开,-SPD,预接线,42,七、材料准备,空开,-SPD,预接线,43,七、材料准备,空开,-SPD,预接线,44,七、材料准备,工具整理,45,七、材料准备,主材整理,46,七、材料准备,辅材整理,47,七、材料准备,全军出击，集体干活,48,七、材料准备,所有材料装运上车,49,文案,根据施工图图审，确定施工内容，制定【工程量清单】初稿,现场勘测，讨论施工方案，完成,【工程量清单】定稿,查询【仓库材料流动表】，制定【采购清单】,施工,施工对象,现场勘测,施工方法,本节课总结,50,本课结束,谢谢,51,
