潜油泵电缆介绍演示幻灯片.ppt

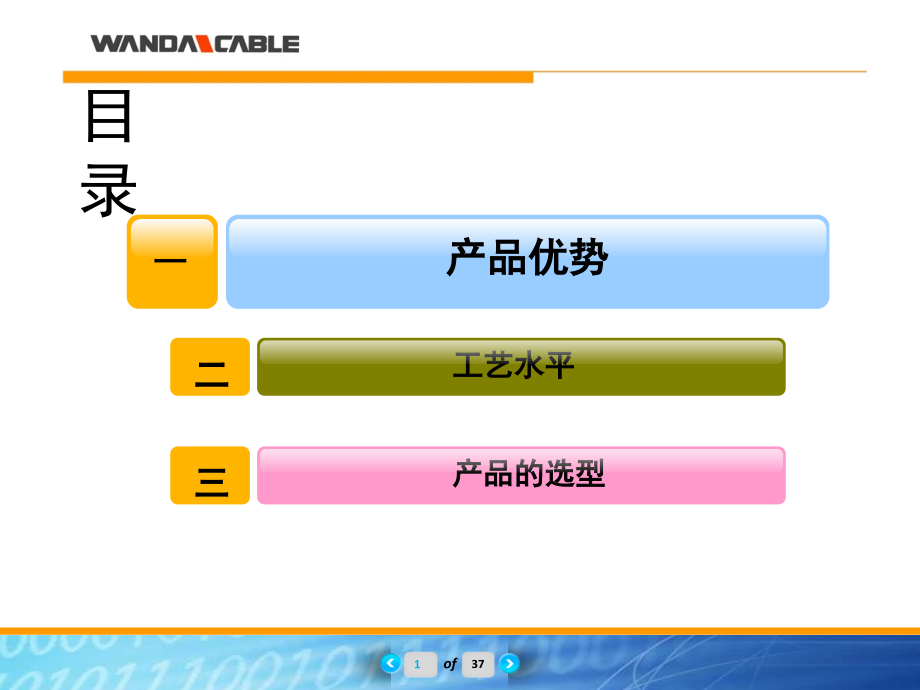

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,潜油泵电缆介绍,山东万达电缆有限公司,二一四年二月,目录,of,37,1,产品优势,一,产品的选型,三,工艺水平,二,of,37,2,（一）潜油泵电缆介绍,潜油泵电缆作为潜油电泵机组输送电能的通路部分，长期工作在高温、高压和具有腐蚀性,气体的环境中。为使电泵机组,长期正常运行，要求与之相配,套的潜油电缆具有较高的电气,性能：耐高温、高压和耐腐蚀、,因此，潜油电缆与普通动力电,缆相比，除具有相同的绝缘性,外，还具有适应油井井下运行,的特殊性，主要表现在结构和,绝缘材料与通用的动力电缆不,同。,产品优势,1.潜油电泵机组安装示意图,of,37,3,of,37,4,2.潜油泵电缆命名方法,QY,3,KV,GB/T16750-,2008,标准代号,温度等级 电压等级 ,芯数,截面 ,扁形,/,圆形,护套材料 绝缘材料,潜油泵电缆,产品优势,3.潜油泵电缆表示方法：,1）.形状特征代号,a.圆形，用Y表示；b.扁形，省略。,2）.绝缘材料代号,a.聚丙烯（包括改性聚丙烯），用P表示；b.乙丙橡胶，用E表示；,c.交联聚乙烯，用YJ表示；,d.聚酰亚胺-F46复合薄膜/乙丙橡胶组合绝缘，用YE表示；,e.聚酰亚胺-F46复合薄膜/聚全氟乙丙烯组合绝缘，用YF表示。,3）.护套（包括内护套）材料代号,a.铅（铅合金），用Q表示；b.乙丙橡胶，用E表示；c.氯磺化聚乙烯，用H表示；d.丁腈聚氯乙烯复合物，用F表示；e.丁腈橡胶，用N表示。,4）.铠装护层代号,a.蒙乃尔钢带铠装，用M表示；b.镀锌钢带铠装，省略；c.不锈钢带铠装，用X表示。,of,37,5,of,37,6,示例：额定电压,3.6/6KV,，额度温度,150,三芯,4#,聚酰亚胺薄膜与三元乙丙胶组合绝缘，铅护套，镀锌钢带连锁铠装扁形潜油泵电缆。,表示为：,QYYEQ 320mm2 6KV 150,电缆型号中的符号代号,系列代号：,QY,绝缘代号：,Y,聚酰亚胺薄膜,E,三元乙丙胶绝缘,Q,铅护套,产品优势,of,37,7,（二）潜油电缆的分类：,1,、按导体线规分为：,7#,，,10mm,2,潜油电缆,6#,，,13.2mm,2,潜油电缆,5#,，,16mm,2,潜油电缆,4#,，,20mm,2,潜油电缆,2#,，,33.5 mm,2,潜油电缆,1#,，,42.5mm,2,潜油电缆,2,、按形状分为：,圆形潜油电缆,扁形潜油电缆,产品优势,of,37,8,3,、按耐温等级分为：,90,潜油电缆：聚丙烯绝缘，丁腈护套。,120,潜油电缆：三元乙丙绝缘，铅护套。,150,潜油电缆：,FHF,与,EPDM,(乙丙胶)绝缘,铅护套。,205,潜油电缆：,FHF,与,FEP,(,聚全氟乙丙烯,)绝缘，,FEP,护套。,260,潜油电缆：,FHF,与,PFA,（,全氟烷氧基乙烯基醚共聚物,）绝缘，,PFA,护套。,产品优势,（三）潜油泵电缆型号介绍,1.引接电缆,QYJYFFX 205 QYJYEQX 205,QYJEQX 150,（首选型号）（首选型号）,of,37,9,（三）潜油泵电缆型号介绍,of,37,10,2.助剂复合电缆,电缆工作电压3-6kv,工作温度在205一下。电缆使用不锈钢管与潜油泵电力电缆合二为一。及满足油井上下助剂通道的建立又能够满足潜油电泵正常供电的需求。助剂钢管采用优质的316L材质不锈钢，使其满足多种助剂的需要。钢管尺寸可根据客户要求定制。电缆外层使用耐腐蚀的不锈钢带铠装增加电缆抗机械应力的能力。,（三）潜油泵电缆型号介绍,of,37,11,2.潜油泵电力电缆,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，导体长期工作温度为不高于205，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008,电缆,JB/T5332-2011,JB/T5332-2011,本标准有我公司参与起草编制。,of,37,12,1.扁形电缆截面图：,产品优势,1.,铠装层,2.,耐油垫层,3.,护套,4.,绝缘,5.,铜导体,（四）潜油泵电缆的结构,of,37,13,产品优势,of,37,14,1.,导体,2.,绝缘,3.,生胶填充,(,或加信号线,),4.,护套,5.,铠装层,2,.圆形电缆截面图：,产品优势,（四）潜油泵电缆的结构,of,37,15,产品优势,of,37,16,（五）潜油泵电缆的防腐,潜油泵电缆的抗腐蚀能力主要是由电缆的护套材料、铠装材料决定。环境温度、腐蚀性气体或液体的浓度、,PH,值及井底压力都直接影响到电缆的使用寿命。能够延长电缆使用寿命的主要因素在于提高护套及铠装层的抗腐蚀能力。,1,、合金铅护套的防腐能力,在高温、腐蚀性的油井中，由于铜导体易被,H,2,S,侵蚀，电缆护套必须选用连续铅皮包住绝缘层，阻隔,H,2,S,等腐蚀性气体对绝缘与铜导体的损害。,我厂的铅护套采用含有铜、铬、锡的合金铅连续无缝的包覆在绝缘外表。这种无缝连续的铅护套为绝缘层提供了一种极好的保护屏障，能够最有效的隔离,H,2,S,。在使用过程中，由于铅包电缆重量较大，操作引起电缆弯曲受损影响铅套产生裂纹。需注意使用的滑轮应为平槽，且直径最小应大于,125cm.,产品优势,of,37,17,2,、不锈钢带的防腐能力,在含有,H,2,S,，,CO,2,强酸、碱以及盐水的环境中镀锌钢带很容易产生腐蚀。我公司针对客户提出的不同环境温度及腐蚀性气体的性质主要分为以下三种铠装材料抵抗腐蚀，延长电缆寿命。,1,、,304,钢带。,304,钢带能够在,150-250,的井下环境内，抵御较轻的腐蚀。常用于较好井况下的引接电缆铠皮。,2,、,316L,钢带。,316L,材质是含钼不锈钢种。高温条件下，当硫酸的浓度低于,15,和高于,85,时，具有广泛的用途。,316L,还具有良好的而氯化物侵蚀的性能，在海洋和化学工业环境中的抗点腐蚀能力大大地优于,304,不锈钢。因此,316L,材质不锈钢被广泛运用到酸、碱以及盐水的环境中。我公司销往印尼、土库曼斯坦等高腐蚀环境的电缆均选用此材质做铠装层，配合,316L,材质电缆卡子在井内运行一年多，腐蚀不明显。,3,、蒙乃尔钢带。此材质是含镍高于,60%,，含铁小于,4%,，含锰,2%,，剩余为铜的合金，适用在最恶劣的环境。但由于价格因素，此类材料在引接电缆的铠皮使用较多。,产品优势,of,37,18,（五）潜油泵电缆专利技术,产品优势,目录,of,37,19,产品优势,一,产品的选型,三,工艺水平,二,of,37,20,电缆包装,铜杆,钢带检查,绝缘料烘干,钢带铠装,铜线拉制,绝缘料检查,电压检测,护套挤出,绕包垫层,成品试验,钢带复绕,线芯挤出,（一）潜泵电缆生产过程,工艺水平,of,37,21,（二）潜油泵电缆各工序简介：,1,、导体工序,（,1,）将无氧电工软铜杆拉制成规定直径的铜软线，需镀锡的转到镀锡工序。,单根铜线允许偏差为,5%d,我公司内部要求为,3%d,。,（,2,）若导体有绞合要求的绞合方向为左向,（,3,）导体的表面应圆整，无划痕、无毛刺、无蛇形弯等缺陷。,工艺水平,of,37,22,2,、绝缘工序,（,1,）将绝缘材料挤包（绕包）到导电线芯上，形成绝缘线芯。,（,2,）常用材料：改型聚丙烯、聚酰亚胺薄膜、三元乙丙橡胶、,FEP,、,PFA,。,（,3,）挤出线径表面光滑圆整，粗细均匀，整条线色泽一致；标准要求最薄点大于（,90%-0.1,）的标称厚度，我公司内部要求,绝缘最薄点不大于,90%,绝缘标称厚度。,工艺水平,马拉菲尔进口三层共挤连硫设备,70+90双层共挤连硫设备,高速膜包机,of,37,23,3,、护套工序,（,1,）将绝缘线芯试验完成后转到连续挤铅工序或硫化工序挤出包覆。,（,2,）护套材料应用选用相应耐温等级的丁腈橡胶或铅做护套。,（,3,）护套厚度标准规定最薄点为（,85%-0.2,）的标称厚度，我公司内部规定最薄点厚度大于,85%,。,工艺水平,马拉菲尔进口三层共挤连硫设备,150型橡胶连硫设备,of,21,24,4,、铠装工序,（,1,）将试验合格的护套线芯绕包垫层后，右向连锁铠装,“,Z,”,型或,“,S,”,型钢带。,（,2,）铠装钢带一般采用镀锌钢带、不锈钢带或蒙乃尔钢带。,（,3,）铠装后的电缆在,25,倍直径的弯曲半径下，不允许钢带出现脱扣现象。,工艺水平,加拿大进口高速钢带连锁铠装机,目录,of,37,25,产品优势,一,产品的选型,三,工艺水平,二,(一)、概况,of,37,26,潜油泵电力电缆是潜油电泵机组配套使用的专用电缆，敷设于油井中，电缆下端与引接电缆相连，上端与地面控制柜相连接。油井中工作条件恶劣，常处于高温、高压、，以及含油气等腐蚀性,很强的环境中。潜油泵电力电缆可分为圆,形和扁形两种。受油井套管狭小空间的限,制，通常潜油泵电力电缆以扁形为主。由,于扁形电缆是非对称结构，当电力传输时，,因磁场的不平衡而产生的电磁感应会引起,磁滞损耗，使电缆发热。当油井套管尺寸,允许的情况下宜采用圆形电缆。结构对称,的圆形电缆其产生的电磁场均匀分布，相,互干扰小，电磁兼容性好，在油井中敷设,时也便于收、放线。,(二)、潜油泵电缆技术参数,1.QYEQ 型潜油电力电缆,1）使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，,导体长期工作温度为120，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-1997 JB5332-91,产品名称：三元乙丙橡胶绝缘、铅护套、聚四氟乙烯带绕包/锦纶纤维丝编织,镀锌（不锈钢、蒙乃尔）钢带铠装扁形潜油泵电力电缆,of,37,27,2）规格型号及基本参数,芯数,标称截面,mm,2,导体根数 标称直径,mm,导体直流电阻 20,km,绝缘 标称厚度 mm,护套 标称厚度,mm,外形尺寸及重量扁电缆,3kV,6kV,不镀锡,镀锡,3kV,6kV,3kV,6kV,mm,mm,kg/km,mm,mm,kg/km,3,16,1/4.62,1.15,1.16,1.9,2.3,1.0,1.0,13,36,2211,13,38,2410,3,20,1/5.19,0.84,0.86,1.9,2.3,1.0,1.0,14,38,2442,14,40,2730,3,33,1,/6.,5,4,0.54,0.56,1.9,2.3,1.0,1.0,15,43,3116,15,45,3320,3,42,1/7.,35,0.43,0.44,1.9,2.3,1.0,1.0,16,45,3544,16,47,3850,二、潜油泵电缆技术参数,2.QYPN 型潜油电力电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，,导体长期工作温度为90，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008 JB/T5332-2011,产品名称：改性聚丙烯绝缘、丁腈橡胶护套、聚四氟乙烯带绕包/锦纶纤维丝编织,镀锌（不锈钢、蒙乃尔）钢带铠装扁形潜油泵电力电缆,of,37,28,2）规格型号及基本参数,二、潜油泵电缆技术参数,3.QYYEQ 型潜油电力电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，,导体长期工作温度为150，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008 JB/T5332-2011,产品名称：聚酰亚胺-F46复合薄膜/三元乙丙橡胶组合绝缘、铅护套、聚四氟乙烯带绕包/锦纶纤维丝编织镀锌（不锈钢、蒙乃尔）钢带铠装扁形潜油泵电力电缆,of,37,29,2）规格型号及基本参数,二、潜油泵电缆技术参数,4.QYPNY 型潜油电力电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，,导体长期工作温度为90，具有优异的耐油耐热及耐腐蚀能力。,产品标准：,GB/T16750-2008 JB/T5332-2011,产品名称：改性聚丙烯绝缘、丁腈橡胶护套、镀锌（不锈钢、蒙乃尔）钢带铠装圆形潜油泵电力电缆,of,37,30,2）规格型号及基本参数,二、潜油泵电缆技术参数,5.QYEQNY 型潜油电力电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，导体长期工作温度为120，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008 JB/T5332-2011,产品名称：三元乙丙橡胶绝缘、铅内护套，聚四氟乙烯带绕包/锦纶纤维丝编织,丁腈橡胶公共护套、镀锌（不锈钢、蒙乃尔）钢带铠装圆形潜油泵电力电缆,of,37,31,2）规格型号及基本参数,二、潜油泵电缆技术参数,6.,QYJYFF 型潜油引接电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，导体长期工作温度为250，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008 JB/T5332-2011,产品名称：聚酰亚胺-F46复合薄膜/氟塑料组合绝缘、氟塑料护套、聚四氟乙烯带绕包/锦纶纤维丝编织，镀锌（不锈钢、蒙乃尔）钢带铠装潜油泵引接电缆,of,37,32,2）规格型号及基本参数,芯数,标称截面,mm,2,导体根数 标称直径,mm,导体直流电阻 20,km,绝缘 标称厚度 mm,护套标称厚度,mm,外形尺寸及重量扁电缆,3kV,6kV,3kV,6kV,3kV,6kV,mm,mm,kg/km,mm,mm,kg/km,3,10,1/3.67,1.83,0.8,1.0,0.6,0.6,923.6,698,924.5,725,3,13,1/4.12,1.386,0.8,1.0,0.6,0.6,9.526,816,1028,850,3,16,1/4.62,1.15,0.8,1.0,0.6,0.6,1027,938,10.529.5,969,3,20,1/5.19,0.84,0.8,1.0,0.6,0.6,10.528.5,1068,1130.5,1100,二、潜油泵电缆技术参数,6.QYJYEQX 型潜油引接电缆,1)使用范围及执行标准,本产品适用于为额定电压小于3kV或小于6kV的潜油电泵机组配套供电，导体长期工作温度为150，具有优异的耐油耐热及耐腐蚀能力。,产品标准：GB/T16750-2008 JB/T5332-2011,产品名称：聚酰亚胺-F46复合薄膜/三元乙丙橡胶组合绝缘、铅护套、聚四氟乙烯带绕包/锦纶纤维丝编织镀锌（不锈钢、蒙乃尔）钢带铠装潜油泵引接电缆,of,37,33,2）规格型号及基本参数,芯数,标称截面,mm,2,导体根数 标称直径,mm,导体直流电阻 20,km,绝缘 标称厚度 mm,护套标称厚度,mm,外形尺寸及重量扁电缆,3kV,6kV,3kV,6kV,3kV,6kV,mm,mm,kg/km,mm,mm,kg/km,3,10,1/,3.67,1.83,0.8,1.0,1.0,1.0,1025.6,1300,10.527.5,1350,3,13,1/,4.12,1.386,0.8,1.0,1.0,1.0,10.527,1540,1129,1600,3,16,1,/,4.62,1.15,0.8,1.0,1.0,1.0,1128.5,1680,11.530.5,1900,3,20,1/,5.19,0.84,0.8,1.0,1.0,1.0,1230,1970,1232,2100,of,37,34,附件1：潜油泵现场事故售后介绍,本次情况应客户在做大小扁连接时因，小扁电缆短（0.5米）、连接处外径大导致在使用保护器时将电缆护套挤伤，造成电缆绝缘浸泡在井液中造成电缆击穿。,of,37,35,附件2：潜油泵现场事故售后介绍,本电缆事故为客户在安装作业时，因卡子过松导致电缆在提井作业时损伤电缆。,of,37,36,附件3：潜油泵现场事故售后介绍,本电缆事故为客户在安装作业时，因外力造成电缆损伤，导致电缆击穿。,谢谢大家！,of,37,37,
