高级电焊工职业技能鉴定培训理论知识讲座.doc

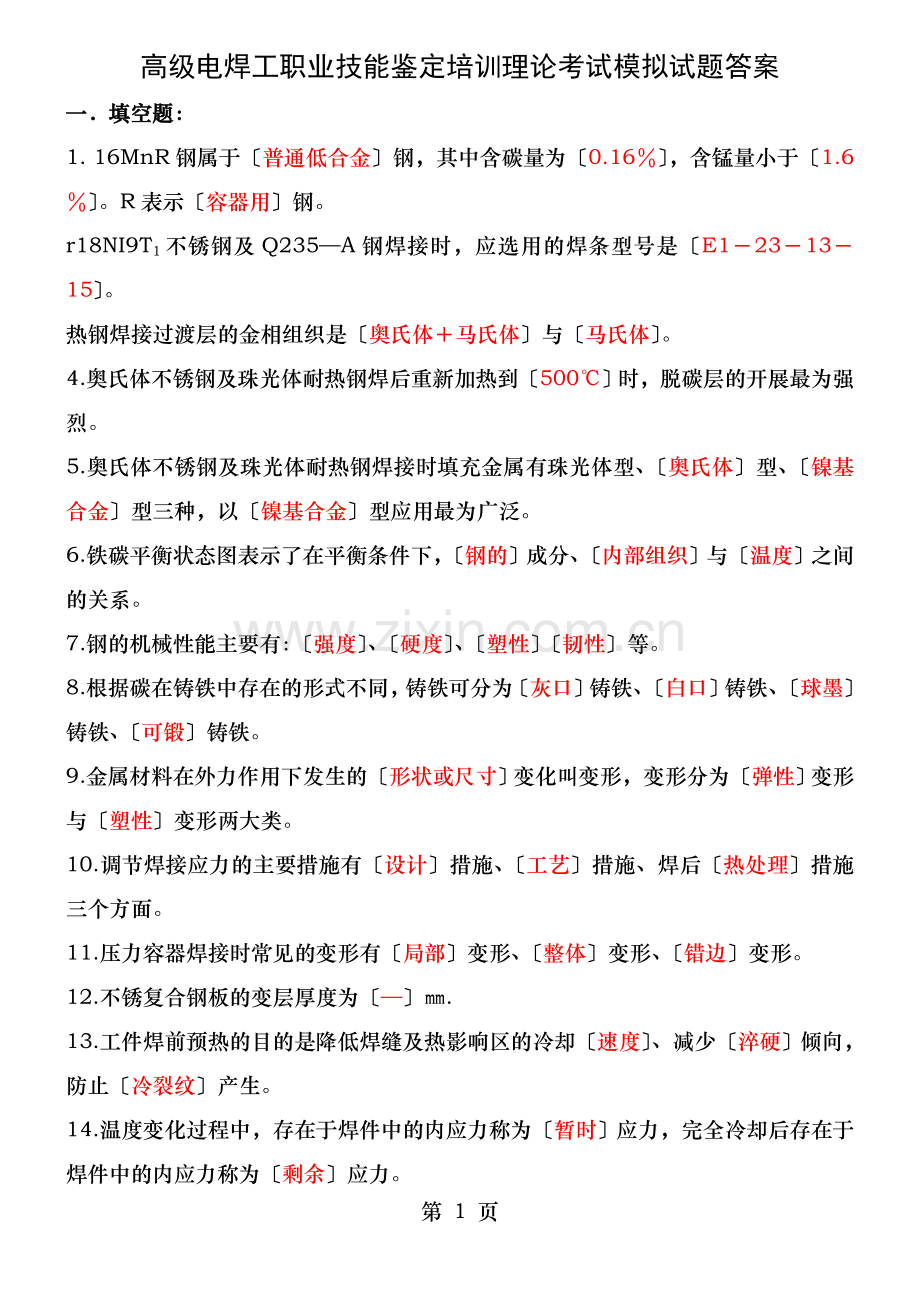

高级电焊工职业技能鉴定培训理论考试模拟试题答案
一．填空题：
1. 16MnR钢属于〔普通低合金〕钢，其中含碳量为〔0.16％〕，含锰量小于〔1.6％〕。R表示〔容器用〕钢。
r18NI9T1不锈钢及Q235—A钢焊接时，应选用的焊条型号是〔E1－23－13－15〕。
热钢焊接过渡层的金相组织是〔奥氏体＋马氏体〕与〔马氏体〕。
4.奥氏体不锈钢及珠光体耐热钢焊后重新加热到〔500℃〕时，脱碳层的开展最为强烈。
5.奥氏体不锈钢及珠光体耐热钢焊接时填充金属有珠光体型、〔奥氏体〕型、〔镍基合金〕型三种，以〔镍基合金〕型应用最为广泛。
6.铁碳平衡状态图表示了在平衡条件下，〔钢的〕成分、〔内部组织〕与〔温度〕之间的关系。
7.钢的机械性能主要有：〔强度〕、〔硬度〕、〔塑性〕〔韧性〕等。
8.根据碳在铸铁中存在的形式不同，铸铁可分为〔灰口〕铸铁、〔白口〕铸铁、〔球墨〕铸铁、〔可锻〕铸铁。
9.金属材料在外力作用下发生的〔形状或尺寸〕变化叫变形，变形分为〔弹性〕变形与〔塑性〕变形两大类。
10.调节焊接应力的主要措施有〔设计〕措施、〔工艺〕措施、焊后〔热处理〕措施三个方面。
11.压力容器焊接时常见的变形有〔局部〕变形、〔整体〕变形、〔错边〕变形。
12.不锈复合钢板的变层厚度为〔—〕㎜.
13.工件焊前预热的目的是降低焊缝及热影响区的冷却〔速度〕、减少〔淬硬〕倾向，防止〔冷裂纹〕产生。
14.温度变化过程中，存在于焊件中的内应力称为〔暂时〕应力，完全冷却后存在于焊件中的内应力称为〔剩余〕应力。
15.强度等级不同的普通低合金异种钢进展焊接时，焊缝金属及焊接接头的强度应大于被焊钢中强度最〔低〕的钢种，塑性及冲击韧性应不低于相应性能最〔低〕的钢种，应根据其中焊接性〔较差〕的材料选用预热温度。
16.对接接头静载强度计算时，不考虑焊缝〔余高〕。
的三大主要因素是焊接接头的〔应力〕、〔含氢量〕、钢种的〔淬硬组织〕等。
18.根据应力作用方向，焊接应力可分为〔横〕向应力与〔纵〕向应力。
19.影响弯曲变形的主要因素是压缩塑性变形区的〔宽度〕、焊缝〔位置〕、焊件〔刚性)。
20.角变形及焊接〔参数〕、接头〔型式〕、坡口〔角度〕等因素有关。
21.铝及其合金熔焊时最常见的缺陷是〔气孔〕、尤其是〔纯铝〕与〔防锈铝〕最易出现此缺陷。
22.铜及其合金熔焊时易产生〔焊不透〕现象与〔气孔〕及焊后〔变形〕较严重。
熔焊时焊接接头易出现〔脆化〕、〔裂纹〕与〔气孔〕等缺陷。
24.堆焊工作中常遇见的磨损形式有〔粘着〕磨损、〔磨料〕磨损、〔腐蚀〕磨损，以及热疲劳与气蚀。
25.铜及其合金熔焊时易产生焊不透、气孔与焊后变形现象，主要及其〔导热〕系数、〔线胀〕系数与〔收缩〕率有关。
26.钛及其合金焊接接头脆化、裂纹与气孔等缺陷，主要是 由于受〔气体〕、〔杂质〕、与〔工艺〕因素的影响而产生的。
27.焊接熔渣在焊接过程中的作用有机械〔保护〕作用，〔冶金处理〕作用与改善焊缝〔工艺〕性能。
28.熔渣的物理性能是指熔渣的〔熔点〕、〔粘度〕、〔密度〕、脱渣性与透气性。
29.熔渣中的〔Fео〕增加时,热渣的脱渣性便会恶化。
的物质是〔锰〕与〔碱性〕氧化物。
31.氮是提高焊缝金属〔强度〕、降低〔塑性〕与〔韧性〕的元素，并在焊缝中产生气孔的主要因素之一，所以在焊缝中属主要有害元素。
粒为〔粗大〕的树枝状组织。
33.反变形法主要用来消除焊件的〔角〕变形与〔弯曲〕变形。
34.焊件剩余变形的矫正方法有〔机械〕矫正法与〔火焰〕加热矫正法两大类。
35.弧焊时，焊缝内的氧来自电弧中的〔氧化性〕气体、药皮中的〔氧化物〕以及母材及焊条外表的〔氧化物〕。
36.弧焊电源温升及输出〔电流〕与工作〔时间〕有关系。
37.焊接过程中热传递有〔传导〕、〔对流〕、〔辐射〕三种形式。
38.工件焊前预热可防止〔裂纹〕的产生，消除〔焊接〕应力。
焊补前，应依次经过低温〔200—350℃〕、中温〔350—600℃〕与高温〔600—700℃〕加热，使工件升温缓慢而均匀，然后再出炉进展焊补。
40.异质球墨铸铁电弧冷焊焊条主要应用〔铁镍〕焊条与〔高钒〕焊条。
41.金属熔焊过程为焊接性〔传热〕过程、焊接〔化学〕冶金过程与焊缝金属〔结晶与相变〕过程。
42.焊接接头截面中〔最大〕应力值及〔平均〕应力之比，叫应力〔集中〕系数。
43.应力集中是构造产生〔疲劳〕断裂与〔脆性〕断裂的主要原因之一。
择预热温度主要应依据钢材的〔淬火〕倾向大小、〔板厚〕、〔冷却〕条件、构造〔刚性〕等因素。
45.焊接构造承受的载荷分为〔动〕载荷与〔静〕载荷两种。
46.渗透法探伤分〔着色〕探伤与〔荧光〕探伤两种，适用于检查〔磁性〕材料的外表〔缺陷〕。
47.常用硬度试验法有〔布〕氏、〔维〕氏、〔洛〕氏等方法。
48.焊接检验分〔破坏〕性检验与〔非破坏〕性检验两种。X射线检验属于〔非破坏〕性检验。
49.检验金属材料的抗脆性破坏有转变〔温度〕方法与断裂〔力学〕方法。
矫正法常用的加热方式有〔点状〕加热、〔线状〕加热与〔三角形〕加热三种方式。
采用装配方法有〔半球〕法、〔分带装配〕法与〔散配〕法三种。
52.机床导轨按运动性质不同，可分为〔直线〕运动导轨与〔旋转〕运动导轨两类。根据运动时摩擦状态不同，又可分为〔滑动〕导轨与〔滚动〕导轨。
53.弯曲变形是由于〔纵〕向收缩变形与〔横〕向收缩变形以及这两种变形〔迭加〕而形成的。
54.压力容器按压力大小可分为〔高〕压、〔中〕压、〔低〕压容器。
55.按通风范围大小焊接通风可分为〔局部〕通风与〔全面〕通风两类。
56.局部通风系统由净化装置、〔排气罩〕、〔风管〕、〔风机〕等局部组成。
57.焊接作业区中对人体安康有害的因素主要是〔烟尘〕与〔有害气体〕。
“三化施工〞是指〔工厂〕化、〔预制〕化、〔装配〕化。
59.焊接作业时的主要有害气体主要有〔臭氧〕、〔氮氧〕化合物、〔一氧化碳〕与〔氟化氢〕等。
60.现场焊、割动火时，应采取〔拆迁〕、〔隔离)、〔置换〕、清洗与加强通风，准备〔消防〕器材等平安措施。
，及气缸构成应缩〔容积〕，起到〔应缩〕气体的作用，承受气体的〔压力〕并传递给活塞杆。
62.触电急救原那么是抢救〔及时〕、方法〔正确〕且触电者不能打〔强心针〕。
二．选择题：
r18Ni9属于( B )金属。
A．有色
2.含Mn量在0.8％以下可以改善钢的( C )性。
A．导热 B.导电
3.T10、T12钢在常温下的金相组织是〔 A 〕。
A．珠光体＋渗碳体
4.当碳含量为〔 A 〕％时,焊接性最正确。
5.碳素工具钢的含碳范围是〔 B 〕％。
—0.65 ——
6.灰口铸铁在熔合区易产生〔 B 〕组织。
A．灰口
7.奥氏体晶格属于〔 B 〕晶格。
A．体心立方
8.淬火的目的是为了提高钢的〔 A 〕。
A．硬度
〔 A 〕℃。
A．150—200 ——650
10.中温回火温度为〔 B 〕℃。
A．150—200 —450—650
行〔 C 〕回火。
A．低温 B.中温
12.退火是降低钢的〔 A 〕。
A．硬度
13.正火可以改善钢的〔 B 〕性能。
A．焊接 B.切削
14.以下〔 C 〕钎剂属于硬钎剂。
A．腐蚀性 B.缓性
15.焊接电缆截面积为50㎜2,额定最大焊接电流为〔 C 〕安。
A．100 B.200
16.最容易由自身磁场引起磁偏吹的焊接电源是〔 A 〕电源。
A．直流 B.交流 C.脉冲
17.CO2气体保护焊的焊接电源应有〔 A 〕外特性。
A．缓降
18.埋弧焊主要靠〔 B 〕热来熔化焊丝与根本金属。
A．化学 B.电弧
19.电渣焊电源应具有〔 C 〕外特性。
A．上升 B.陡降
危险的是〔 B 〕区。
A．熔合 B.过热 C.软化
21.十字接头焊件焊后热处理的目的是〔 A 〕。
A．消除焊接剩余应力
—A及16Mn钢对接应选〔 C 〕焊条。
A．E4303 B.E5015
生的内应力称为〔 B 〕。
A．剩余应力
24.焊接变形种类虽多,但根本上都是由〔 C 〕变形引起的。
A．弯曲 B.扭曲
25.熔池在结晶过程中产生的裂纹叫〔 C 〕。
A．冷裂纹 B.再热裂纹
26.焊接变形中属于局部变形的有〔 B 〕变形。
A．弯曲
27.焊件完全冷却后的内应力称为〔 A 〕应力。
A．剩余
28.焊接接头的淬硬组织是指〔 C 〕组织。
A．铁素体 B.珠光体
29.平行于焊缝轴线方向的应力叫〔 B 〕应力。
A．横向 B.纵向
30.当埋弧焊焊接速度减慢时,焊缝宽度随之〔 B 〕。
A．减小 C不变
31.焊接不锈复合钢板,应先焊〔 A 〕焊缝。
A．基层
32.焊接不锈复合钢板，应采用〔 B 〕电流焊接。
A．大
33.多层焊时,第〔 A 〕层的收缩量最大。
A．一
34.以下三种型式的坡口中,〔 C 〕型坡口的角变形最大。
A．X B.U
35.焊接钢板时,同时存在横向的端接缝与纵向边接缝,应先焊〔 B 〕接缝。
A．边
36.焊接时,按顺序一般先焊的局部受〔 B 〕应力的作用。
A．拉 B.压
37.大型复杂工件采用退焊法可以减少〔 B 〕。
A．应力 形
38.TIG焊是指〔 C 〕焊。
A．CO2气体保护 B.埋弧自动
39.提高焊缝形状系数可以防止〔 C 〕。
A．夹渣 B.气孔
〔 B 〕。
A．淬硬组织
41.焊接时熔池在结晶过程中当〔 A 〕应力足够大时,就形成热裂纹。
A．拉 B.压 C.剪切
42.对于挖掘机斗齿等端面形状不规那么的零件的焊补,可采用〔 C 〕法。
A．埋弧堆焊 B.等离子弧堆焊 C对接电渣堆焊
43.以下焊接方法中,〔 B 〕线能量最大。
A．手弧焊 C.氩弧焊
44.电弧焊时，电弧对焊件加热以〔 A 〕为主。
A．对流
45.脆性断裂具有〔 C 〕特征。
A．塑性变形 B.逐步破裂
46.埋弧焊焊剂按〔 C 〕可分为长渣焊剂与短渣焊剂。
A．构造 B.用途
47.CO2气体保护焊气体供给管路中串联〔 C 〕器能减少气体中水分。
A．加热 B.加压 C.枯燥
48.灰口铸铁在焊接时易产生〔 A 〕。
A．裂纹
49.碳弧气刨刨速太慢,易出现〔 A 〕缺陷。
A．粘渣
—1000型埋弧自动焊机适合于焊接〔 A 〕位置焊缝。
A．水平 B.倾斜 C.园环
51.焊缝形状系数对焊缝质量影响〔 C 〕。
A．不大 B.中等
52.氩弧焊是〔 A 〕弧焊。
A．明
53.熔化极氩弧焊采用直流反接,有利于实现〔 C 〕过渡。
A．短路 B.滴状 射
54.电渣焊焊接接头晶粒〔 B〕。
A．细小 B.大
55.复合钢板制作容器时,点焊只能在〔 B 〕层上进展。
A．合金 C.接合
56.对坡口附近母材缺陷检查,〔 C 〕探伤效果最好。
A．磁粉 B.射线
57.厚度在24㎜以下的板件试件冷弯试验规定〔 B 〕根。
A．一 B.二
58.水压试验时,对裂纹的检查〔 C 〕探伤效果最好。
A．射线 B.超声波 C.声发射
59.管件试件壁厚在〔 A 〕㎜,规定必须进展断口检验。
—6——20
60.对管板试件进展金相宏观检验,共需试样〔 C 〕个。
A．1 B.2
61.手工焊、半自动焊规定板状试件焊缝外表咬边不超过焊缝有效长度的〔 A 〕％。
A．15
62.手工焊、半自动焊管焊缝外表咬边不超过焊缝有效长度的〔 B 〕％。
A．15 B.20
63.手工焊、半自动焊焊缝外表咬边深度规定最大为〔 C 〕㎜。
A．2.5 B.1.5 C
64.板状试件焊后变形角度不大于〔 A 〕度。
A．3
65.单面焊碳素钢规定的弯曲试验弯曲角度为〔 B 〕度。
A．50
66.嵌入式管件试件在接头根部熔深不小于〔 A 〕㎜。
尺寸不超过〔 C 〕㎜。
A．0.5 B.1
68.手工焊、半自动焊焊缝反面凹坑总长度不超过焊缝有效长度的〔 C 〕％。
A．20 B.15
69.弯曲试验的目的是检测焊接接头的〔 C 〕。
A．强度 B.硬度
70.对焊缝可同时进展致密性与强度验的方法是〔 A 〕检验。
A．水压
71.在压力容器制造中,对普通碳素钢板使用范围有一定限制,钢板厚度应不大于12㎜,设计压力应小于或电等于〔 B 〕MPa。
A.0.1
作压力〔 B 〕MPa的压力，属于中压容器。
A.﹤1.6 —100
73.焊接机械排气风管要求尽量〔 B 〕。
A．平直
74.火焰矫正薄板波浪变形通常采用〔 A 〕加热。
A．点状 角形
75.厚板弯曲变形火焰矫正通常采用〔 C 〕加热。
A．点状 B.线状
76.CO2气体保护焊本钱比手工电弧焊〔 B 〕。
A．高 B.低
1.金属材料的晶粒越细,塑性韧性越好。 〔√〕
2.磨削加工硬材料时，应选用较硬的磨具 〔×〕
3.热卷或热矫钢板时，升温速度一般控制在100—150℃／分钟。 〔×〕
4.低碳钢在高温〔1100℃以上〕停留时间过长，将会得到粗大马氏体组织。 〔√〕
℃才能进展气刨。 〔×〕
电源的外特性曲线是水平的。 〔×〕
7.电渣焊是利用电流通过液体熔渣所产生的电阻热进展焊接的方法。 〔√〕
8.改善焊缝一次结晶的方法是摇动结晶。 〔×〕
9.氢在焊缝中易引起偏析。 〔×〕
10.金属材料的导热性越差，加热〔或冷却〕时就越易产生应力与裂纹。 〔√〕
11.碳当量越高焊接性越好。 〔×〕
12.防止焊接变形的措施之一是尽量增加焊缝数量。 〔×〕
13.手弧焊时，热影响区越宽，接头中内应力越小。 〔√〕
14合理安排焊接顺序是减少焊接变形的方法之一。 〔√〕
15.多层焊时，每层焊道所产生的横向收缩量逐层递增。 〔×〕
16.复合钢板焊接时，基层与复层应连续焊接。 〔×〕
17.如果焊接构造各局部均能自由伸缩，那么该构造的变形就小。 〔√〕
18.焊接线能量及焊速无关。 〔×〕
19.珠光体钢及奥氏体钢焊接时，应选E4303焊条。 〔×〕
20.在其它条件一样的情况下，对同一构造的焊接CO2气体保护焊比氧－乙炔变形大。〔×〕
产生较大变形。 〔×〕
22.冷却法易使淬火倾向大的钢材产生裂纹。 〔√〕
23.焊缝尺寸越大变形越小。 〔×〕
，薄板角变性小。 〔√〕
25.焊接线能量越大，厚板角变形越大。 〔×〕
26.焊缝越长，弯曲变性越大。 〔√〕
27.焊缝熔敷金属截面积越大，弯曲变形越小。 〔×〕
28.对接焊缝中心的剩余应力值最大。 〔√〕
29.焊板宽度增加，横向剩余应力值也增加。 〔×〕
30.分段退焊由于每次焊接的应力可互相抵消一局部，所以能减少焊接应力。 〔√〕
31.多层焊由于每次焊接的应力都互相叠加，所以增大了焊接应力。 〔×〕
32.在钢板外表上焊一道焊缝，将产生向内凹的变形。 〔√〕
33.焊接应力及变形同时存在，又在互相制约。 〔√〕
34.要使焊接应力减小，就不允许焊件有变形。 〔×〕
35.内应力在无外力作用下形成互相不平衡的力系。 〔×〕
36.焊前预热工件可有效防止产生裂纹。 〔√〕
37.由于外力作用，在物体内部产生的应力叫内应力。 〔×〕
38.焊后缓冷可防止产生冷裂纹。 〔√〕
39.对接焊缝余高过大可形成应力分散。 〔×〕
40.焊接传热主要是研究熔合比的分布特征。 〔×〕
41.直线形运条法焊缝宽度一般不超过焊条直径的1.5倍。 〔√〕
42.直线往返形运条法适用于厚板焊接。 〔×〕
43.斜锯齿形运条法适用于平仰位置T形接头与对接接头的横焊缝。 〔√〕
44.正锯齿形运条法适用于平、立、仰焊的对接接头与立焊的角接接头。 〔√〕
45.月牙形运条焊出来的焊缝余高较小。 〔×〕
46.斜三角形运条适用于无坡口横焊缝。 〔×〕
法只适用于开坡口的对接接头与T形接头的立焊。 〔√〕
48.园圈形运条法只适用于焊接较厚焊件的立焊缝。 〔×〕
49.八字形运条法焊接对接立焊的表层焊缝时运条速度应快些。 〔√〕
50.八字形运条法易掌握。 〔×〕
51.钨极氩弧焊电弧的静特性曲线是水平的。 〔√〕
52.电渣焊焊缝必须处于水平位置。 〔×〕
53.等离子弧焊电弧具有极高的温度。 〔√〕
54.等离子弧焊电弧温度梯度较小。 〔×〕
55.电阻焊在接合处加热时间短，焊接速度快。 〔√〕
56.电阻焊焊工劳动条件差。 〔×〕
57真空电子束焊接，低压电子枪X射线影响较小。 〔√〕
58真空电子束焊接，增加电子枪电子束流可增加焊缝熔深。 〔√〕
59.激光焊能融化任何难熔金属。 〔√〕
60.激光焊焊件尺寸不能过大。 〔×〕
就能形成接头。 〔√〕
62.超声波焊接时在焊件上压力分布均匀。 〔×〕
63.摩擦焊接的实质是靠金属原子相互扩散及原子间力的相互作用而形成焊接接头。 〔√〕
64.冷压焊接只能用于具有硬度的材料。 〔×〕
65.扩散焊一般都在真空或惰性气体中进展。 〔√〕
66.爆炸焊热影响区极大。 〔×〕
67.焊件做弯曲试验属于无损检验。 〔×〕
68.自动焊焊缝外表允许有未焊透，咬边与凹陷。 〔×〕
69.氩弧焊打底的焊件，焊后不允许有未焊透。 〔√)
70.焊缝经射线探伤，规定以Ⅲ级以上为合格。 〔×〕
71.试件断口检验时，断面上应无裂纹与未熔合。 〔√〕
72.低合金钢单面焊试件弯曲检验时，弯曲角度应到达900。 〔×〕
73.手弧焊考试时，板状试件两端20㎜内的缺陷不计。 〔√〕
74.12㎜厚16MnR钢板对接手工平焊代号为D2—5J。 〔√〕
75．￠60㎜、20g钢管对接手工水平固定焊代号为D1—12J。 〔√〕
76.￠57㎜20g钢管及12㎜厚16MnR钢板的嵌入式管板垂直俯位手工焊接代号为D1/2—21J〔√〕
77.等离子弧可切割任何黑色或有色金属。 〔√〕
78等离子弧不能切割各种非金属材料。 〔×〕
四．名词解释：
1.不锈钢复合钢板：由较薄的复层不锈钢与较厚的基层珠光体不锈钢复合成的金属板。
2.碳当量：将钢中各元素含量，按其作用折算成碳的相当含量，以此作为评定钢材焊接性的一种指标。
3.氢脆性：氢引起钢的塑性严重下降的现象。过热；钢在高温〔相变温度以上〕时，使奥氏体晶粒长大的现象。
4.过热：钢在高温〔相变温度以上〕时,使奥氏体晶粒长大的现象。
5.冷弯性：金属材料在常温下能承受弯曲变形而不断裂的能力。
6.疲劳强度：金属材料经过屡次交变应力的作用后发生破坏时所能承受的最大应力。
7.疲劳载荷：是动载荷的一种，指焊接构造所承受的外力无论大小与方向都随时间变化而变化的载荷。
8.过烧：在高温接近固相线下,钢的晶粒边界产生氧化的现象。
9.韧性断裂：断裂前有较大的塑性变形,断口呈纤维状,色泽灰暗,边缘有剪切唇，断口有凹凸现象，且断口附近有宏观的塑性变形。
10.脆性断裂：没有预兆，没有塑性变形，突发性的破坏性断裂现象。
11.组织应力：由于温度变化引起组织变化而产生的应力称为组织应力。
12.电子束焊：是利用会聚的高速电子流轰击工件热缝处，所产生的热能，使金属熔合的一种焊接方法。
13.电渣焊：是利用电流通过液体熔渣产生的电阻热作热源，将工件与填充金属熔合成焊缝的垂直位置的焊接方法。
14.爆炸焊：是利用炸药爆炸所产生的能量来实现金属连接的一种固相焊接方法。
15.电路：由电源、负载、控制电器与导线连接起来的电流回路。
16.短路：电源端线相连，负载电阻为零，电流迅速增大的状态。
17.单向导电性：晶体二极管正接时导通，电流通过；反接时关断，电流不能流过的这种性能。
18.可控硅：通过控制极触发脉冲大小与时间长短来控制硅管导通或关断的角度、时间与大小的这种硅晶体管叫可控硅。
19.焊缝金属：构成焊缝的金属。一般指熔化的母材与填充金属凝固后，形成的那局部金属。
20.热丝钨极氩弧焊：在钨极氩弧焊的电弧区中，对填充焊丝施加一个交流低电压，使焊丝的干伸长局部〔10—15㎜〕在电阻热的作用下得到加热，热态填充焊丝的钨极氩弧焊简称热丝ＴＩＧ焊。
21.铬当量：将不锈钢焊缝中的某些合金元素含量按其作用折算成铬的相当含量。
22.应力集中：焊接接头中工作应力分布不均，其最大应力值比平均应力值高的情况。
23.工作应力：工作焊缝所承受的应力。
24.焊缝许用应力：焊接接头进展强度计算时，在焊缝中允许存在的最大应力。
25．焊缝计算厚度：设计焊缝时使用的焊缝厚度。
26.焊接工艺参数：亦称焊接标准。是指焊接时，为保证焊接质量而选定的诸物理量〔如焊接电流﹑电弧电压﹑焊接速度﹑线能量等〕的总称。
27.焊接工艺评定：用拟定的焊接工艺按标准的规定来焊接试件，检验试样，测定焊接接头性能是否满足设计要求，从而对所拟定的工艺进展评定。
28.内应力：没有外力存在时，弹性物体内所存在的应力。
29.焊接变形：由于对焊件进展焊接而在焊接构造中产生的变形。
30.热影响区：在焊接热源作用下，焊缝两侧发生组织与性能变化的区域。
31.过热区：指焊接时，金属被加热到1100℃，在固相线温度的区域。这时，奥氏体晶粒急剧长大，形成过热组织，因而过热区的塑性及韧性显著降低，对于易淬火硬化钢材，此区脆性更大。
32.暂时应力：指温度变化过程中存在的应力。
33.异种钢焊接：内部组织不同的钢种通过不同的组合而进展的焊接。如珠光体钢及奥氏体钢的焊接，珠光体及马氏体钢的焊接等。
34.焊缝金属脱氧：指减少被焊金属的氧化与从液态金属中排除氧的过程。
35.跳弧焊：焊接时，当熔滴脱离焊条末端过渡到熔池后，立即将电弧向焊接方向提起，使熔池金属有一个凝固时机，随后将电弧拉回熔池，当熔滴过渡到熔池后，又提起电弧，此种焊接方法叫跳弧焊。〔特别适合于薄板焊接〕
36.先期脱氧：使脱氧过程与脱氧产物不及熔滴与熔池发生直接反响的过程。
37.扩散脱氧：利用氧化物能溶于渣中，从而降低金属中氧化物浓度的过程。
38.氢白点：含氢量过多的碳钢或低碳钢焊缝，在其拉伸或弯曲试件断面上出现光亮圆形银白色的局部脆性断裂点，称之为氢白点。
39.一次装配法：焊前将组合体的所有零件一次装配成整体进展焊接的方法。
40.激光焊：以聚焦的激光束作为能源轰击焊件所产生的热量进展焊接。
41.脉冲等离子弧焊：利用脉冲电流作为电源进展焊接的等离子弧焊。
42.窄间隙焊：厚板对接接头，焊前不开坡口或只开小角度坡口，并留有窄而深的间隙，采有多层焊完成整条焊缝的高效焊接法。
43.后热：焊后立即对焊件全部〔或局部〕加热〔或保温〕使其缓冷的工艺方法。
44.热应力：由于焊件内部温度不均匀而在焊件内所引起的应力。
45.静载荷：焊接构造上所承受的外力大小与方向根本不变，且外力是缓慢地作用于构造上。
46.工作焊缝：及被连接件串联，传递全部载荷，一旦断裂构造就立即失效的焊缝。
47.工作应力：作用在工作焊缝上的应力。
48.应力集中系数：焊接接头截面中最大应力值及平均应力值之比。
49.联系焊缝：及被连接件关联，平行于受力方向，传递很小载荷的焊缝。
50.联系应力：作用在联系焊缝上的应力。
51.工艺焊接性：金属材料在一定的焊接工艺条件下，能获得优质焊接接头的能力。
52.使用焊接性：指焊接接头在一定的使用条件下可靠运行的能力。
53.焊条熔化系数：单位时间内一安培电流熔化焊芯金属的质量〔Ｒ／〔Ａ﹒Ｎ〕〕。
54.金相试验：制作与分析磨片图与金相组织图的过程。
55.照度：单位面积的光通量。
56.氧化：物质及氧化合的过程。
57.电伤：由于电流的光效应、热效应、机械效应等对人体造成伤害。主要表现人体外部受伤。
58.电磁生理伤害：在高频电磁场作用下，使人头晕、乏力、失眠等生理上的伤害。
59.施工组织设计：在施工前准备工作的一项重要的技术法规，是根据上级下达的施工任务书与设计文件要求而制定的合理安排施工，确定先进施工技术与管理方法，降低消耗，加快进度，确保质量与平安的全面性的施工总设计。
60.冷作公差：经冷作加工产品的根本尺寸与几何形状允许的最大变动量。
61.机械矫正：利用机械力的作用矫正变形。
62.公尺寸差：为允许尺寸的变动量。
63.形位公差：为允许形状、位置的变动量。
五．简答题：
1.在焊缝纵向收缩变形中，由单层焊缝引起的挠度计算公式？
答:单层焊缝计算公式为ｆ单＝ｋ1ＦHｅL2／8Ｊ〔㎜〕
式中：ｋ1—系数，及焊接方法与材料有关〔可查表得到〕
ＦH—焊缝截面积〔㎜2〕
ｅ—焊缝塑性变形区中心及截面中性轴的距离〔㎜〕
L—焊缝长度〔㎜〕
Ｊ—构件截面惯性矩〔㎜4〕
2.在焊缝纵向收缩变形中，多层焊缝引起的挠度计算公式？
答：多层焊缝计算公式为ｆ多＝Ｋ1Ｋ2ＦHｅＬ2／8Ｊ〔㎜〕
式中：Ｋ1、Ｋ2—系数
ｅ—焊缝到中性轴的距离〔㎜〕
其它字母代号表示意义及上题同
3.焊缝横向收缩引起弯曲变形计算公式？
答：计算公式为ｆ＝1／3×〔L＋⊿ｂ〕／ｂ〔㎜〕
式中：ｂ—板材厚度〔㎜〕
Ｌ—焊缝长度〔㎜〕
⊿ｂ—横向收缩量〔㎜〕
4.Ｖ型坡口对接接头角变形计算公式？
答：计算公式为β＝0.02ｎｇ￠／2
式中：￠—坡口角度
根本要求？
答：应满足的根本要求有：
（1） 有足够强度，能承受各种外力，保证构造平安；
（2） 不因外界影响造成破坏或缩短使用期限；
（3） 能满足特殊〔如气密性、水密性〕要求。
交变载荷？疲劳破坏有何特点？
答：交变载荷是指焊接构造承受的外力大小与方向都随时间变化的动载荷。
疲劳破坏的特点是：
（1） 经过屡次交变载荷作用才破坏；
（2） 承受最大应力值远低于静载下材料的抗拉强度与屈服极限；
（3） 一般均在应力集中处产生无明显塑性变形断裂。
7.脆性断裂有何特点？
答：主要有：〔1〕事先无预兆，没有塑性变形，是突发性破坏；
〔2〕断口外表齐平，断口晶粒粗糙且有金属光泽；
〔3〕有些断口还有一种人字形花纹指向裂纹源。
8.焊接过程中的冶金反响有哪几种？
答：〔1〕气体及金属的反响，气体分解，金属氧化，氢对金属作用等；
〔2〕熔渣及金属的反响，脱氧，脱硫，脱磷，脱氢，合金化反响等。
9.窄而深的焊缝有何缺点？宽而浅的焊缝有何优点？
答：窄而深的焊缝杂质不易向上排去，而成长条状的夹杂物分布在焊缝中间。
宽而浅的焊缝杂质容易排除到焊缝上部或熔渣中，提高了焊缝质量。
10.金属过热或过烧有何危害？
答:过热的钢晶粒粗大,机械性能低,使冲击韧性与塑性降低;
过热的钢不仅晶粒粗大，还会破坏晶间连接,使机械性能严重变坏。
11．手工焊条电弧焊的冶金过程有几个反响区？
答：有以下三个反响区：〔1〕药皮反响区 〔2〕熔滴反响区 〔3〕熔池反响区
12.埋弧焊的冶金特点？
答：埋弧焊的冶金特点有：〔1〕空气不易侵入焊缝区；
〔2〕冶金反响充分；
〔3〕焊缝金属化学成份稳定。
13．电子束焊及其优点？
答：利用加速与聚焦的电子来轰击置于真空或非真空的焊件所产生的热能进展焊接的方法就叫做电子束焊接。
其优点是焊接影响区小，变形小，适应性强，焊接质量高。
14.如何看压力容器图？
答：压力容器通常由筒体﹑封头﹑接收﹑人孔与底座组成。筒体在主视图上为带中心线的长方形，封头为有中心线的半园﹑半椭园或锥形；人孔与接收的方位与高度在视图上注明，纵﹑环缝一般不注
