资源描述

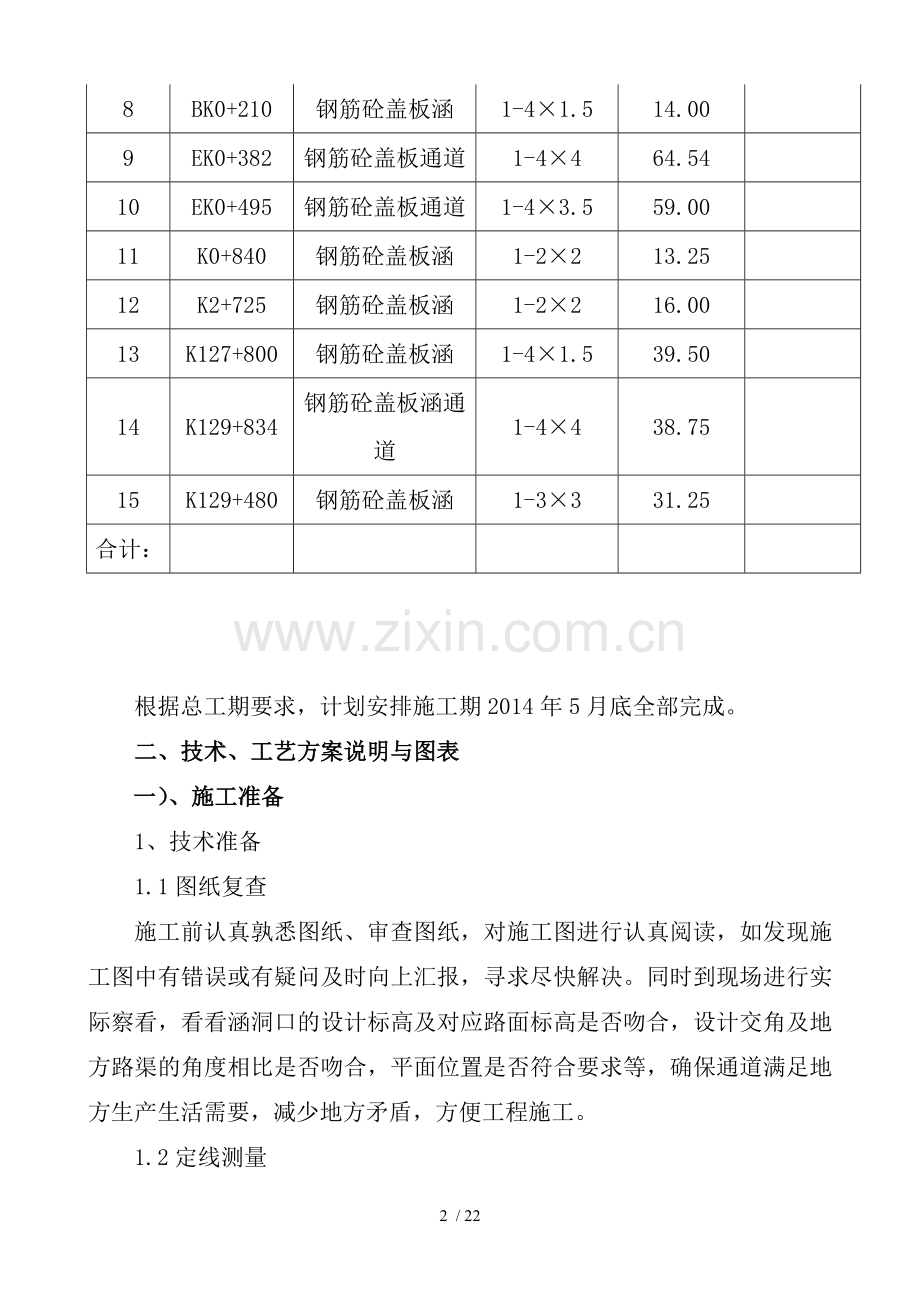

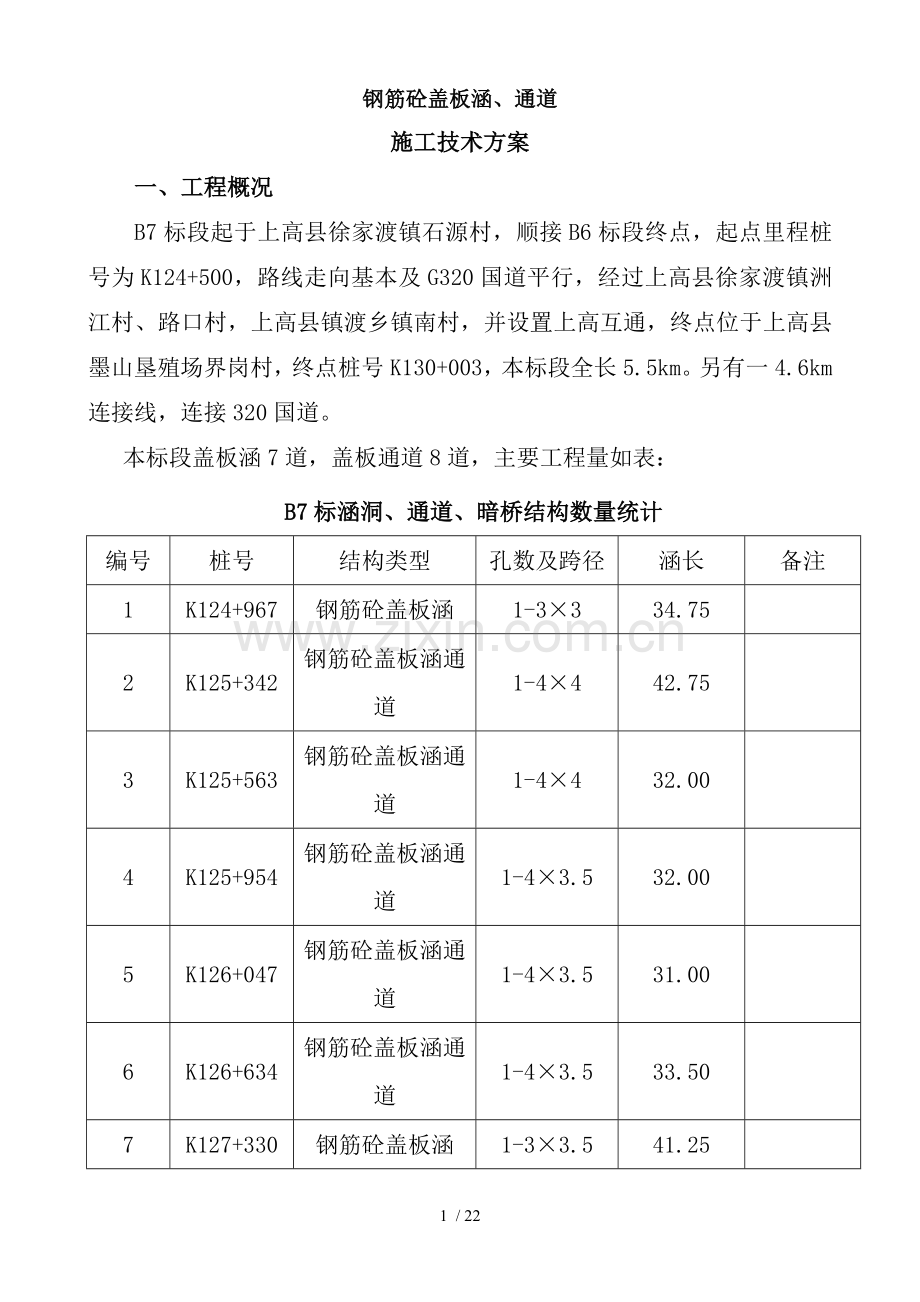

钢筋砼盖板涵、通道施工技术方案一、工程概况 B7标段起于上高县徐家渡镇石源村，顺接B6标段终点，起点里程桩号为K124+500，路线走向基本及G320国道平行，经过上高县徐家渡镇洲江村、路口村，上高县镇渡乡镇南村，并设置上高互通，终点位于上高县墨山垦殖场界岗村，终点桩号K130+003，本标段全长5.5km。另有一4.6km连接线，连接320国道。本标段盖板涵7道，盖板通道8道，主要工程量如表： B7标涵洞、通道、暗桥结构数量统计编号桩号结构类型孔数及跨径涵长备注 1 K124+967 钢筋砼盖板涵 1-3×3 34.75 　 2 K125+342 钢筋砼盖板涵通道 1-4×4 42.75 　 3 K125+563 钢筋砼盖板涵通道 1-4×4 32.00 　 4 K125+954 钢筋砼盖板涵通道 1-4×3.5 32.00 　 5 K126+047 钢筋砼盖板涵通道 1-4×3.5 31.00 　 6 K126+634 钢筋砼盖板涵通道 1-4×3.5 33.50 　 7 K127+330 钢筋砼盖板涵 1-3×3.5 41.25 8 BK0+210 钢筋砼盖板涵 1-4×1.5 14.00 　 9 EK0+382 钢筋砼盖板通道 1-4×4 64.54 　 10 EK0+495 钢筋砼盖板通道 1-4×3.5 59.00 　 11 K0+840 钢筋砼盖板涵 1-2×2 13.25 　 12 K2+725 钢筋砼盖板涵 1-2×2 16.00 　 13 K127+800 钢筋砼盖板涵 1-4×1.5 39.50 　 14 K129+834 钢筋砼盖板涵通道 1-4×4 38.75 　 15 K129+480 钢筋砼盖板涵 1-3×3 31.25 　合计：　　　　根据总工期要求，计划安排施工期2014年5月底全部完成。二、技术、工艺方案说明与图表一）、施工准备 1、技术准备 1.1图纸复查施工前认真孰悉图纸、审查图纸，对施工图进行认真阅读，如发现施工图中有错误或有疑问及时向上汇报，寻求尽快解决。同时到现场进行实际察看，看看涵洞口的设计标高及对应路面标高是否吻合，设计交角及地方路渠的角度相比是否吻合，平面位置是否符合要求等，确保通道满足地方生产生活需要，减少地方矛盾，方便工程施工。 1.2定线测量根据项目部复测后的导线桩及水准点，用全站仪定出涵通的纵横轴线，确定出涵通的平面位置。 1.3试验工程进驻后，由项目部采用材料招标的方法，结合业主的具体要求确定货源，组织原材料试验、砼的配比试验，试验合格经试验工程师批准后方可使用。 2、组织准备根据项目工程量计划2个涵洞施工队伍6个作业班组，涵洞一队负责K124+500~K127+400涵洞施工，涵洞二队负责K127+400~K130+003及匝道、连接线涵洞施工。 3、临时工程 3.1水、电水源，全线水质较好，故可作生产用水，生活用水接附近村庄的自来水。电力，施工中采用自发电。 3.2砼拌与站全线小型结构物砼全部采用拌与站集中拌与，搅拌车运输至现场浇筑。二)、施工方法 1、测量放样施工前根据图纸桩号准确地放出通道的纵、横轴线，定出基础的平面位置，报验项目部测量工程师验收及监理认可，施工中注意经常复核，防止错误，尤其是注意斜交角的方向，避免发生反向错误。 2、基础开挖开挖前进行涵洞的定位测量并做好护桩，根据基坑土质情况确定开挖基坑边坡坡率，并结合基坑底面尺寸计算并放出基坑开挖线。开挖基坑边坡坡率根据规范的要求确定，基坑底面尺寸对于无水基坑按基础设计平面尺寸每边放宽不小于50cm。对于有水基坑宜按基础设计平面尺寸每边放宽不小于80cm以满足四周排水沟与模板安装的空间。基坑开挖采用人工配合机械开挖，机械开挖时在设计基底高程以上保留不少于20cm厚的土层由人工清理。基坑开挖至设计标高，经测量、试验合格后方可进行下步施工，若出现异常及时联系四方变更处理，基坑开挖结合水文、地质情况，采取相应排水措施，确保施工安全。基础砼浇筑前，基坑底用4cm厚水泥砂浆铺底。 3、模板制作及安装基础及墙身模板采用组合钢模，使用前用角向磨光机把模板打光、打亮，除去表面铁锈，检查其平整度，验收合格后，刷一层薄薄的液压油作为脱模剂，拼装模板时模板间紧密贴合，外用螺栓联结，模板的接缝高差控制在1mm以内，接缝用海绵等特殊材料嵌缝，后刷一层薄薄的液压油作为脱剂，同时模板必须要有足够的强度、刚度与稳定性。立模时保持线型顺直，平面尺寸符合图纸设计要求。 4、砼浇筑模板、支架、钢筋检验合格后，即可进行砼的浇筑。为确保结构物的外观质量，浇筑前不使用水冲洗模内杂物，减少污水对砼施工缝断面的污染与对脱模剂的破坏，人工用湿抹布沿模板擦一遍，清除模内所有污物、杂物。浇筑砼时，采用插入式振动器，振动器及侧模保持5-10cm，插入下层砼5-10cm，同时要掌握好移动间距，不得超过50cm，以防局部砼振动不密实，振动器快插慢拨，砼表面不下沉及不冒气泡为止，严禁“过振”与“欠振”。砼的浇筑连续进行，水平分层，要缩短分层浇筑时间，防止出现冷缝。对砼表面操作要认真、细心、周到，使砂浆紧贴模板，以使砼表面光滑、无蜂窝、麻面。特别提到一点是，浇筑下部砼时，应该特别注意上部模板的保护与清理，防止砼浆干硬而影响外观，砼浇筑结束后要及时给顶面砼收浆、压光工作。浇筑过程中严格按照施工配合比进行施工，施工前根据粗细集料的含水量来调整砂石用量，减少用水量，同时施工中要经常检查砼的与易性、坍落度。 5、盖板预制盖板集中预制，盖板施工所用钢筋必须符合国家标准，并附有钢筋品质试验报告与出厂合格证。钢筋按不同品种、不同规格分批存放，钢筋存放时须设标识牌，标明材料来源，是否自检（包括见证），自检时间，申报情况，拟使用部位以及材料产地、规格、数量。钢筋进场时，本部试验人员与驻地办实验室共同对钢筋按规范要求与频率抽取钢筋样品，进行力学试验。钢筋试样的力学性能达到规范要求时，方可使用，否则应清除出场，严禁使用。钢筋加工在平台上进行，加工成型的材料按有关规定要求摆放、保护。钢筋调直与清除污锈应符合下列要求： ①、钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。 ②、钢筋应平直，无局部弯折，成盘的钢筋与弯曲的钢筋均应调直。 ③、采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于2%；HRB335牌号钢筋的冷拉率不宜大于1%。模板制作安装工艺 a、盖板模板采用定制大块钢模板，外面支撑可根据施工现场具体情况支撑。 b、模板接缝采用泡沫条塞填密实，并用腻子刮平，在模板安装前要把模板表面的附着物清理干净，并涂刷脱模剂。 c、调整好模板后，重新进行中线与尺寸复核。自检与报验通过后方可浇筑砼。混凝土浇筑工艺 a、混泥土拌制严格按驻地办批复的配合比执行，拌制时间控制在90s以上。 b、砼振捣采用插入式振捣器，砼振捣应充分密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。 c、每次砼浇注完毕后，用抹子将顶面抹平拍平压光，防止顶面松散。 d、砼初凝后，用土工布覆盖，并将其洒水湿润，保持养生，养护时间不少于7天。 e、盖板浇筑时要注意预埋吊装筋，吊装筋采用φ20，横向位置位于盖板外侧往内20cm，纵向位于每延米盖板从外往内20cm处，每块盖板预埋4个。 6、预制盖板安装预制盖板强度达到90%以后，即可用小型起吊设备进行安装。端缝处及锚栓孔内锚筋周围填塞砂浆，一端锚栓孔内锚筋周围填塞沥青麻絮，端缝处填塞沥青砂，板底及台帽间垫1cm中压橡胶石棉板。板顶板缝还需采用油毡进行防水处理。 7、台身回填当涵身、翼墙砼强度达到100%设计强度，并且预制板安装后，即可进行回填。用合格填料分层对称回填、夯实，每层松铺厚度不大于15cm，压实度≥96%。及台背回填区相接的路基近1：1的边坡开挖，其高度与顺路线方向的长度范围延至路面底基层底面交汇处，其横向在结构基础外侧60cm范围，或至八字墙末端。 8、外观质量的控制标准及措施为做到一流品牌工程，我们强化宣传力度，牢固树立精品意识，对外观质量存在问题的决不姑息迁就。确定结构物外观质量标准为：三维尺寸准确、几何线型顺适、表观光洁无缝、色泽均匀一致。高标准、高要求的完成结构物施工任务。 1）、施工放样必须准确无误，由施工队放样自核后，项目部复查，合格后报监理组抽查，逐级控制。 2）、大块钢模板采用磨光机研磨抛光，拼缝严密，纵横向排列整齐，不发生错台。并涂刷纯机油作为脱模剂。模板安装及施工操作平台分离，不相互接触。保护层采用点接触式砼垫块，并具有足够的强度。侧模外包底模，做好密封，以防漏浆。 3）、浇筑前再次检查模板的尺寸、接缝、线型，支架的刚度、牢度。清除模板中所有污物、碎屑物、木屑、水及其他杂物。遇到较长时间雨、雪天气或由于其他原因导致立好的模板内部发生锈蚀、损坏、变形等情况，对砼外观有影响的，将模板拆除重新清理拼装。 4）、所有进场的砼材料都必须经检验合格方可使用。料源固定，采用同一品种水泥、砂石材料，保证全线结构物色泽一致。 5）、砼浇筑过程中严格按照施工配合比进行施工，随时检查砼的与易性与坍落度等。使用插入式振动器，移动距离不超过50cm，及侧模保持5-10cm，插入下层砼5-10cm，对每一振动部位必须达到砼密实为止，严禁出现“过振”与“欠振”。浇筑下部砼时，应该特别注意上部模板与保护与清理，防止溅落的砼浆干硬而影响外观。 6）、所有砼全部采用水平分层，连续浇筑完成。配备相应的备用机械设备，保证其完好率，并准备充足的材料，歇人不歇机，尽量缩短浇筑的时间，以防止出现冷缝。 7）、在寒冷气候砼浇筑时，提出砼养生的施工方案，保证砼在浇筑后7日内不低于10度。 8）、拆模时注意砼强度达到规范要求，杜绝野蛮操作，保证砼表面及棱角不受到损坏。三、质量管理、安全管理、文明施工、环保、文物保护措施一)、质量管理措施 1、质量目标本标段工程总质量目标为优,具体内容：分项工程合格率100%，优良率95%，分部工程优良率96%，单位工程达部省优良工程标准。 2、质量保障体系（见附图） 3、质量保障措施结合本段特点，我项目部将从组织、思想、技术、施工程序、检查手段及激励机制诸方面制定相应的质量保障措施，使全体施工人员充分认识昌栗高速公路工程建设的重要性，施工特点，明确质量目标，自觉按规范办事，自觉接受监理与业主的监督，严格自纠，严格奖罚制度，确保创优质工程目标的实现。 1）、组织及制度保障（A）项目部成立以项目经理为组长，总工为副组长的质量管理领导小组，全面负责本合同段的质量管理工作。下设质检部负责施工质量控制与质量检查，各施工队设专职质检员，负责本队，本作业班的自检工作，建立完整的自下而上的质量控制网络。（B）建立周密的质量管理工作制度，确保质量目标的实现，认真执行国家与交通部有关管理法规以及江西省交通厅，昌栗高速公路项目办与R4驻地办的有关文件指令，通知，文件的精神我们要严格执行。据此，编制有关质量管理制度，实行规范化管理。（C）严格按ISO9002质量体系建立完善的质量管理制度，按〈质量文件〉〈程序文件〉的要求对质量进行控制，对所有进场原材料，配件，半成品全部达到合格标准，严把进料关。（D）严格检验制度，原材料进场必须按规范要求与抽检频率进行抽检，不合格者一律清出场外。对工程质量严格执行“自检、互检、交接检查”的“三检制”，发现问题，及时处理。严格执行隐蔽工程检查签证制度。（F）层层落实质量责任制，项目经理、工区长、施工队长、作业班组长。每个职工都要层层签定质量保障责任状，把质量责任落实到每一个职工。各级质检人员要明确责任从严把关，做到按频率、不漏检，及时填写检验记录，妥善保管。（G）坚持技术学习与岗位培训制度，为不断提高每一个职工的技术素质，坚持岗前培训工作，关键工种要实行持证上岗制度。每一新的工作开始前要实行技术交底制度做到交方法，交标准，人人争干标准活。（H）制定质量奖罚制度，项目经理对各施工队定期开展质量评比活动，做到奖优罚劣。对发生质量事故的严格按照“三不放过”的原则使责任人与广大职工从中受到教训。（I）坚持实行“一票否决”制度，对工程质量实现不了创优计划的，除按规定处理外，一律不得评优、评先，并不得受到任何奖励。 2）、思想教育保障（A）党、政、工、团密切配合，积极宣传并开展创优质工程的活动。不断树立“创优质工程精品意识，干一流工程”的责任感、荣誉感。（B）把创优质工程工作列入各级组织的议事日程，在布置、检查、总结工作的同时，引导工作健康的开展。（C）实行样板引路、建立TQC质量管理小组，以点代面的工作方法，抓难点，群策群立，不断总结在创优质工程工作中的典型经验，使之全面得到推广。 3）、质量管理保障（A）各分项工程实行挂牌管理，明确工程规模，责任人接受各方面的监督。（B）加大各方面的检查力度，班组工作完成后必须进行自检，不合格者坚决返工，不合格者不得报队专职检查。队检查合格后方可报项目部、质检工程师，并及时填写检验记录。检验记录要做到正确、清晰、及时，不得谎记、追记、补记。（C）对各种计量、检测工具、容器等要定期进行检验，标定，确保其检测、计量结果的准确性。（D）严把原材料进场关，严格管理制度，主要原材料进场要有检验合格证及说明书，进场后要按规定项目、规定频率进行抽检，不合格者坚决清除出场。进场材料要堆码整齐，挂牌管理做好防火、防水、防腐工作。（F）对隐蔽工程要及时做好签证工作。隐蔽工程完工后由施工队报质检工程师检查，验收合格后，填写检验记录，报请监理工程师检验并填写质检资料，质检资料要派专人妥善保管，不得丢失或追记。（G）针对盖板涵分项工程在实体方面的通病，如外观质量、砼强度；施工工艺方面的通病，如混合料计量不准，级配控制不严，拌与不均匀；以及工程质量管理方面通病等问题，我们建立专门TQC小组进行研究，将问题消灭在萌芽状态之中。 4、主要工程质量保障 -1放样开工前要进行准确定位，放线，同时要设置好水准基点以备施工中随时检查。中线水平确保准确无误。 -2基础地基开挖处理后进行地基承载力的试验，确保地基承载力在允许施工的范围内然后再进行基础的施工。 -3混凝土工程混凝土工程开始前应检查水泥、粗细集料、外加剂等是否符合质量要求。水泥选用年产50万吨以上的大、中型旋窑生产的产品。合格后将监理工程师批准的配合比，送达施工现场（拌与楼），并据此计算施工配合比。拌与设备要用强制式拌与设备，要准确控制拌与时间，随时检测混凝土的坍落度。不同品牌的水泥不得混用。 -4钢筋工程钢筋进场，生产单位须提供有关产品检验资料及产品合格证。进场后按规范规定的频率，取样进行有关试验，合格后方能使用。钢筋进场存放，底部应支垫，上部要覆盖，防止受潮生锈。钢筋加工，应按设计图进行，焊接接头要符合设计规范要求。焊工要持合格证上岗，无证不得操作。钢筋加工完成后，要按不同编号分开堆放并挂牌。钢筋绑扎要按设计图纸要求的直径、间距施工，焊接（绑扎）要牢固，钢筋焊接接头要符合规范要求。二）、安全管理措施 1、安全方针：“安全第一，预防为主，防治结合，综合治理” 2、安全目标：“实现三杜绝、一减少、三消灭” 三杜绝：杜绝死亡事故及多人伤亡事故；杜绝重大火灾事故；杜绝重大机械事故。一减少：大力减少人身轻伤事故。三消灭：消灭违章指挥，消灭违章作业，消灭惯性事故。 3、安全防范重点结合我标段施工特点，安全工作防范重点是：（1）高空坠落事故；（2）机械伤害事故；（3）火灾事故；（4）电器违章作业事故；（5）交通伤害事故。 4、建立安全生产体系我标段建立强有力的以项目经理为首的各级均有专职安全员的安全委员会，定期召开会议，每天都上工地深入实际进行检查，指导安全工作，检查安全隐患，不断教育提高全体施工人员的安全生产意识通过杜绝违章，齐抓共管把事故消灭在萌芽状态。 5、强化安全生产意识与制度 1）、认真贯彻执行国家、部、省、市有关安全生产方针政策与规章制度。经常对职工进行安全生产教育与培训。牢固树立“安全第一，预防为主”的思想。 2）、针对本工程实际，编制有关安全生产细则，发至生产班组逐条学习落实。安全工作要坚持“三同时”。 3）、每个上岗职工必须进行两次安全教育、岗前集中培训与班前安全指导。未经安全教育的职工不准上岗作业。做到干部不违章指挥，职工不违章作业，提高职工群防，群控意识与自我保护能力。 4）、严格执行逐级安全技术交底制度，施工前由总工程师组织有关人员详细进行安全技术交底。各施工队技术主管也要对施工班组及施工人员进行安全技术交底，并作好记录，签字备查。 5）、重大技术方案等必须进行安全验算，有技术负责人或总工签字，方可实行。 6、有关重点安全生产措施 -1、防电击事故（A）非专职电气操作人员不得从事电气设备的操作。（B）低压电气设备要有良好的绝缘性能与接地装置，同时应有触电保护装置。（C）变压器，电表箱等重要电气设备要设置警告标志。（D）电气作业人员要配带好性能良好的绝缘手套，绝缘鞋等防护用品方可进行作业。（E）断电作业时要有专人联系，挂牌检修。各种电气设备应有专人负责。（F）生活，工作场所不准私自拉设电线与电热设备。（G）电线跨越道路需有足够之高度，以防止碰挂触电。 -2防止人身伤害事故（A）施工场地要做到道路平整坚实。所有坑洞沟坎要有明显警示标志。（B）施工现场夜间应有足够的照明装置。（C）进入施工现场人员必须配带安全帽，高空作业人员应配带安全带，高空作业处所要设置安全网。（D）所有施工脚手架等都要牢靠稳定，不准有探头板。（E）旧污工清除，机械切削作业要按规定配带护目镜。（F）严禁职工到小河、坑塘野浴防止溺水事故。 -3防火防爆事故（A）一切易燃、易爆物品都要远离生活区及大道，集中妥善存放，专人管理，进出要有登记手续，领取要有审批手续。（B）各种生活、生产场所要配置足够的灭火器材，并经常培训做到人人会使用灭火器材。（C）存放易燃品的场所及生活区要设置必要的警示牌以引起重视。（D）人员集中场所要组织一支有足够人员参加的义务消防队。（E）在庄稼成熟期要严格控制野外用火防止损毁农作物。 -4防交通事故不准酒后开车，小车上路严禁超速，大车行驶注意安全，施工区内及地方道路交叉的安全状态。三）、文明施工措施 1、建立文明施工秩序，抓好施工队伍建设（1）认真贯彻执行江西省施工现场文明施工的要求及业主有关文明施工的各项规定。不断提高文明施工水平，推行现代管理方法，科学组织施工，使文明施工规范化、标准化，做好文明施工的各项管理工作。（2）抓好施工队伍的基地建设，各种临建设施布局合理、整齐大方。道路平坦，无积水，无扬尘。（3）施工场地中生活区、生产区等各种设施按标准化布设。宿舍、办公室、库房、工作场所内外整洁、卫生，垃圾集中存放定期清理。各类物品摆放整齐。（4）抓好施工队伍的建设、管理，做好文明施工的宣传教育工作。严禁职工酿酒闹事，严禁穿拖鞋、赤膊进入施工现场。（5）各施工点要有施工机械停放场所，停放时对号入座，停放整齐，表面清洁。（6）施工区域各种安全标志、警告标志、禁令标志明显。施工人员佩带胸卡上岗。（7）加强对废水、废气、废渣的管理。有毒物资集中管理，不得用于填筑，不得污染环境。 2、尊重民风民俗，搞好团结尊重当地民风民俗，搞好及当地群众团结的关系。四）、环保措施 1、注意环境保护，坚持可持续发展方针严格执行国家“环保法”“文物保护法”以及当地有关行政法规，开工前对全体职工进行一次全面教育。 2、美化生产、生活环境、提高人文品质（1）在施工过程中，确定环境保护重点，不乱铲乱挖，保护好植被树木与庄稼。保护好水源，解决好烟尘、粉尘、燥声污染等问题。（2）基坑挖出的土经晾晒后用自卸车运到业主允许的指定地点，保证场内清洁，道路畅通。（3）噪音的控制，发电机排气管直接通向地面消音。原则上不安排夜间施工，保证周围居民生活不受干扰。（4）环境的协调，生活区周围用PVC瓦墙隔离，保证场内外整齐有序，文明清洁，畅通无阻。（5）加强对所有施工人员的环境保护意识教育，坚决贯彻国家的有关环境保护法令及当地政府有关法规、条例，做到文明施工。（6）水泥与其它易飞扬的细颗粒散体材料安排在库房内存放或严密遮盖。运输建筑材料时采取相应措施，以防抛洒滴漏，沿线运输线路经常进行清扫。（7）防止燃料、油、沥青、化学品、污水、垃圾、泥浆及其他有害物质对河流、湖泊、水塘与水库的污染。生活垃圾及污水要定点排放，并采取消毒措施。（8）建筑垃圾集中堆放,尽量加以利用；临时用地用后恢复到原可耕作状态。（9）施工区域、生活区域、施工便道要经常洒水，防止尘土污染环境。五）、文物保护措施遵守国家法规，注意保护国家文物。施工中如发现古墓葬、古生物化石、矿藏等，将立即停止施工及时报告业主、监理工程师与当地政府及文物管理部并保护好现场，等待有关部门处理完成后，恢复施工。附表一览表：附表一、盖板涵施工工艺流程图附表二、涵、通道工程施工工序、检测、职责流程图附表三、模板安装工程施工质量要求附表一盖板涵施工工艺流程图测量放样设备校验基础开挖承载力试验碎石垫层制试件砼基础、台身钢筋制作绑扎台帽钢筋安装模板制试件砼拌与运输台帽砼安装预制板制试件砼拌与运输板顶铺装台背回填附表二涵、通道工程施工工序、检测、职责流程图责任人工序质量控制要点中间检验台帽砼台帽模板台帽钢筋施工负责人监理组：施工负责人监理组：施工负责人监理组：施工负责人监理组：施工负责人监理组：施工负责人监理组：施工负责人监理组：施工负责人监理组：基础、台身砌筑基底处理基坑开挖测量放样结构轴线、位置基底标高、平面尺寸、排水、地基承载力垫层标高、平面尺寸、厚度砼配合比、原材料质量、砼拌和、运输、钢筋规格、数量、间距、模板刚度、支撑、接缝、尺寸、隔离剂钢筋规格、数量、钢筋绑扎、焊接质量、间距、尺寸、保护层厚度模板刚度、支撑、尺寸、沉降缝、接缝、隔离剂砼搅拌方式、运输、振捣、配合比、砼坍落度砼强度、轴线偏位、几何尺寸、标高 22 / 22 附表三模板安装工程施工质量要求项目质量标准允许偏差检验及认可备注检验频率检验方法检验程序认可程序模板 (1)刚度稳定，能可靠地承担施工过程中的各种荷载。 (2)保证工程结构物的设计形状。 (3)保证结构物的质量。 (4)必须使用钢模，且单块模板面积不少于2m2，模板与混凝土接触部位应涂脱模剂。 (5)对薄壁式墩，采用整体式模板。 (6)模板安装支承牢固。 (7)模板接缝严密，不得有漏浆。相邻两板表面高差：2mm 每套模板用直尺检查2点承包人自检,监理旁站抽检合格,专业工程师认可表面平整度：5mm 用2米直尺检查2点轴线偏位：基础、±lOmm，柱、端±8mm，梁、墩、台±lOmm 用经纬仪模内长宽尺寸：上部构造+5mm，基础±20mm，墩台±20mm 用经纬仪定出轴线后量测垂直度：墩、台身O.15％，且≤15mm，柱、墙0.1％H，且≤15mm 吊垂线或经纬仪检查侧向弯曲：l／1000*K 拉线量预留孔位置：10mm 用尺量
