全套天工锦绣花园附4C消火栓系统验收资料表格.doc

附录四—C
消 火 栓 灭 火 系 统
施 工 安 装
质
量
记
录

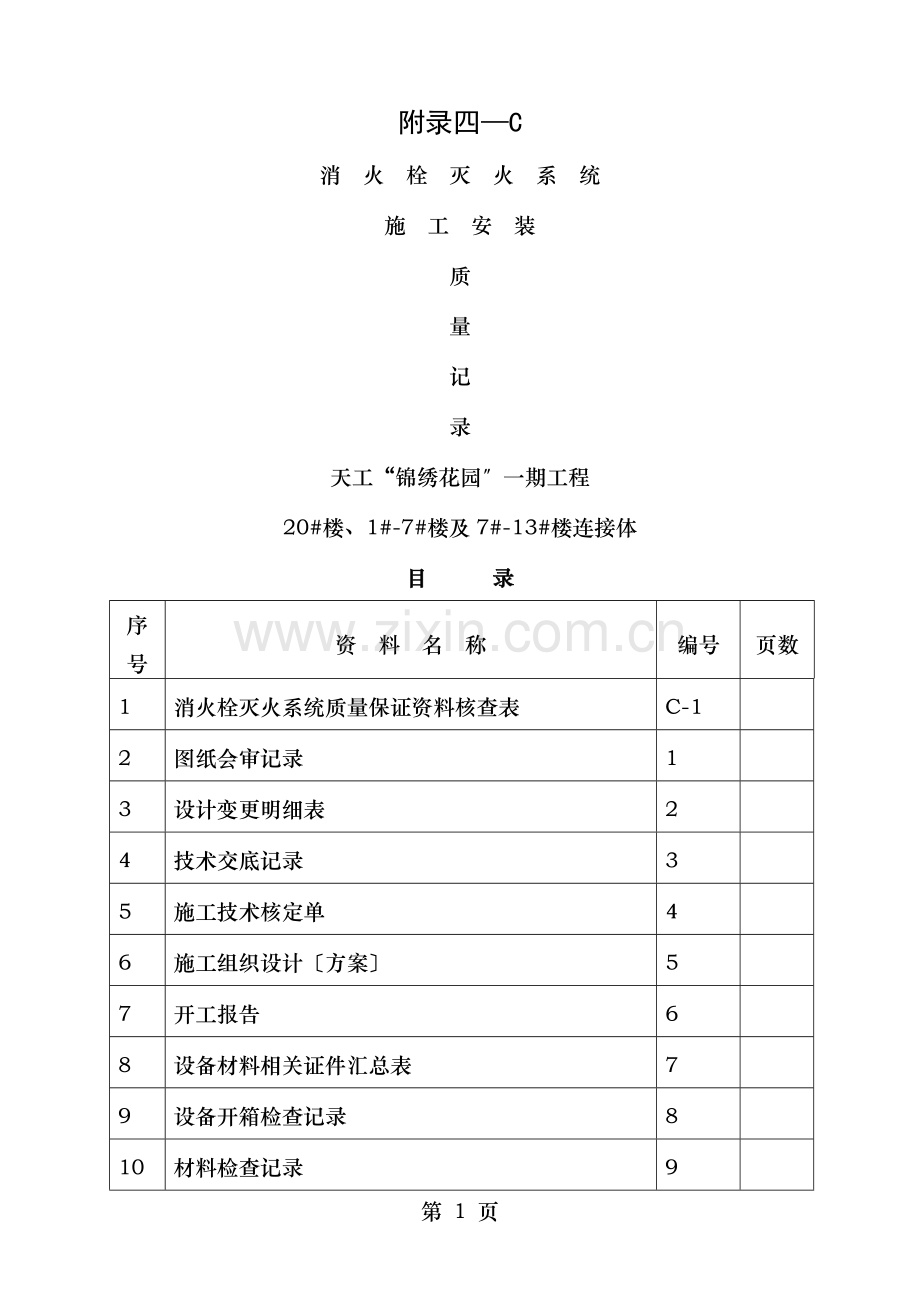

天工“锦绣花园〞一期工程
20#楼、1#-7#楼及7#-13#楼连接体

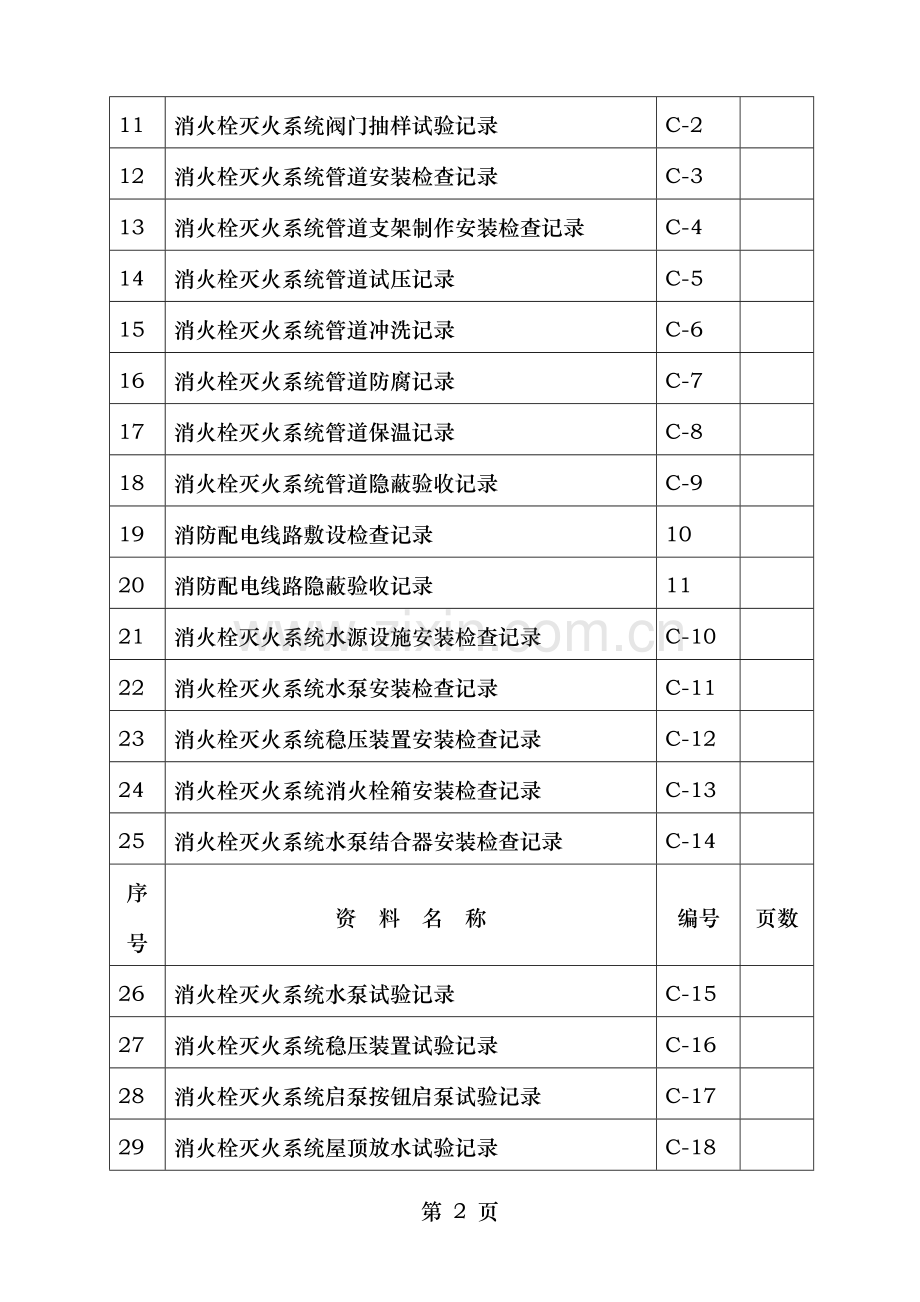

目 录
序
号
资 料 名 称
编号
页数
1
消火栓灭火系统质量保证资料核查表
C-1

2
图纸会审记录
1

3
设计变更明细表
2

4
技术交底记录
3

5
施工技术核定单
4

6
施工组织设计〔方案〕
5

7
开工报告
6

8
设备材料相关证件汇总表
7

9
设备开箱检查记录
8

10
材料检查记录
9

11
消火栓灭火系统阀门抽样试验记录
C-2

12
消火栓灭火系统管道安装检查记录
C-3

13
消火栓灭火系统管道支架制作安装检查记录
C-4

14
消火栓灭火系统管道试压记录
C-5

15
消火栓灭火系统管道冲洗记录
C-6

16
消火栓灭火系统管道防腐记录
C-7

17
消火栓灭火系统管道保温记录
C-8

18
消火栓灭火系统管道隐蔽验收记录
C-9

19
消防配电线路敷设检查记录
10

20
消防配电线路隐蔽验收记录
11

21
消火栓灭火系统水源设施安装检查记录
C-10

22
消火栓灭火系统水泵安装检查记录
C-11

23
消火栓灭火系统稳压装置安装检查记录
C-12

24
消火栓灭火系统消火栓箱安装检查记录
C-13

25
消火栓灭火系统水泵结合器安装检查记录
C-14

序号
资 料 名 称
编号
页数
26
消火栓灭火系统水泵试验记录
C-15

27
消火栓灭火系统稳压装置试验记录
C-16

28
消火栓灭火系统启泵按钮启泵试验记录
C-17

29
消火栓灭火系统屋顶放水试验记录
C-18

30
消火栓灭火系统调试报告
C-19

31
消火栓灭火系统自检报告
C-20

32
竣工报告
12

33
设备移交清单
13

消火栓灭火系统质量保证资料核查表 编号：C-1
工程名称
响水县“天工锦绣花园〞一期
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
核查日期
2012 年2 月20日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录

设计变更、技术核定单

施工组织设计〔方案〕

齐全
开工报告
1
齐全
出厂检验
设备〔材料〕相关证件汇总表
1
齐全
设备〔材料〕检查记录
1
齐全
隐蔽验收记录
管道隐蔽验收记录
1
齐全
消防配电线路隐蔽验收记录
1
齐全

齐全
施工检查试验
记录
各类安装检查记录
7
齐全
各类测试、试验记录
4
齐全
调试报告
1
齐全
自检报告
1
齐全
竣工报告
1
齐全
设备移交清单
1
齐全
其他

核查意见：

资料齐全，符合要求，合格。

技术负责人

质 检 员

第 册第 页
图纸会审记录 编号：1
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
会审地点

会审日期
年 月 日
会审主题

图纸会审内容
附后
议

定

事

项
附后
设 计 单 位 代 表

建立(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。
第 册第 页
设计变更明细表 编号：2
序号
设计变更
通知单号
页数
变 更 内 容 〔简述〕
审批情况

技术
负责人

质检员

填报
日期
年 月 日
注：后附设计变更通知单 份
第 册第 页
技术交底记录 编号：3
工 程 名 称
响水县“天工锦绣花园〞
建 设 单 位
盐城市天工房地产开发
分项工程名称
消火栓
施 工 单 位
南京市消防工程宏泰分公司
技

术

交

底

内

容
附后
参加人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页
施工技术核定单 编号：4
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
需核定的技术问题

内

容

说

明

工程经理

技术负责人

施 工 员

填报日期
年 月 日
反

馈

意

见

设计单位

建立(监理)单 位

技 术
负 责 人
核定日期： 年 月 日
第 册第 页
施工组织设计〔方案〕 编号：5
工程名称
响水县“天工锦绣花园〞
建立单位
无锡惠山区建立局
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
施工组织设计〔方案〕：

附后

批 准 人

审 核 人

编 制 人

编制日期
年 月 日
注：如本页不够填写，可附后。
第 册第 页
建筑消防系统 开工报告 编号：6
建立单位
盐城市天工房地产开发
工程名称
响水天工锦绣花园一期工程
设计单位
响水县建筑设计院
北京中华建规划设计研究院
合同编号

施工单位
南京市消防工程宏泰分公司
方案工期

工程造价

开工日期
2011 年9 月 20 日
工程内容
本工程包含室内给排水、室内照明、室内外消火栓、室内报警联动。
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已交底
2
施工组织设计〔方案〕批准交底情况
已批准
3
施工图预算编制情况
已编制
4
物资供给、设备材料落实情况
已落实
5
三通一平、土建条件情况
已满足
6
施工机械设备落实情况
已落实
7
劳动力落实情况
已落实
8
平安技术措施落实情况
已落实
9

10

备注

建立(监理)单位：〔章〕

代表： 年 月 日

施工单位：〔章〕

代表： 年 月 日
第 册第 页
第 82 页
消火栓系统 设备、材料相关证件汇总表 编号：7
工程名称
响水县“天工锦绣花园〞一期工程20#商住楼
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其他
1
室内消火栓
SN65
只
96
福建省闽太消防水暖

1590R2S

2
直流水枪

只
96
福建省闽太消防水暖

1291R2M

3
内扣式接口
KD65
只
192
福建省闽太消防水暖

1649R2M

4
消防水带
8-65-30
根
96
宁波弘宇消防水带

技术负责人

质 检 员

填报日期
2011年8月10日
注：各种证件整理附后。 第 册第 页

设备开箱检查记录 编号：8
工程名称
响水县“天工锦绣花园〞
合同编号

建立单位
盐城市天工房地产开发
设备名称

生产厂商

箱体编号

供货单位

开箱日期
年 月 日
设

备

检

查

情

况

1.包装情况：

2.设备外观：

3.零 部 件：

4.其 他：

相关
文
件
检
查
情
况

1.装箱单： 份 张 5.认可证： 份 张

2.合格证： 份 张 6.检测报告： 份 张

3.说明书： 份 张 7.备案证： 份 张

4.设备图： 份 张 8.其 他： 份 张

存在问题及处理情况

建立〔监理〕单位代表

供货单位代 表

技术负责人

质 检 员

第 册第 页
材料检查记录 编号：9
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
检查日期
年 月 日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其他资料
检查结果

其他检查情况说明：
技术负责人

质 检 员

第 册第 页
消火栓灭火系统阀门抽样检查试验记录 编号:C-2
工程名称
响水县“天工锦绣花园〞
阀门总数
18
建立单位
盐城市天工房地产开发
抽 样 比
20％
施工单位
南京市消防工程宏泰分公司
试验日期
年 月 日
序号
阀 门 名 称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
蝶阀
BXL100
华普

1/4

合格

1/2
合格
2
蝶阀
BXL100
华普

1/4

合格

1/2
合格
3
闸阀
Z41H125
华普

1/4

合格

1/2
合格
4
闸阀
Z41H100
华普

1/4

合格

1/2
合格

试验经过及问题处理：
无任何不良现象

建立(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页

消火栓灭火系统管道安装检查记录 编号:C-3
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
安装日期
年 月 日至 年 月 日
检查日期
年 月 日
管道编号
起 … 终
全 长
〔m〕
管 径
〔mm〕
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理

车库层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

一层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

二层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

三层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

四层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

五层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

六层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

七层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

八层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

九层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

十层
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

屋顶
按实
65-100
镀锌管
良好
丝扣+卡箍
无
大小头
2‰
合格

第 册第 页
续 表 编号:C-3
管道编号
起 … 终
全 长
〔m〕
管 径
〔mm〕
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方式
表 面
处 理
变 径
处 理

存在问题及处理：

无任何不良现象

技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道支架制作安装检查记录 编号:C-4
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
安装日期
年 月 日至 年 月 日
检查日期
年 月 日
施工依据
GB50242－2002
制

作
简图〔并说明要求〕

制

作
简图〔并说明要求〕
焊接要求
焊接质量要求
加强高度〔mm〕〔附图或标注〕

焊缝饱满，无气孔及虚焊现象

2
备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
地下室
64
64
60
60
一至二层
16
16

三至四层
16
16

五至六层
16
16

七至八层
16
16

九至十层
16
16

存在问题及处理：

无任何不良现象
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道试压记录 编号:C-5
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
地下室
65-100
镀锌管

水

30

合格
水

24h
合格
一层
65-100
镀锌管

水

30

合格
水

24h
合格
二层
65-100
镀锌管

水

30

合格
水

24h
合格
三层
65-100
镀锌管

水

30

合格
水

24h
合格
四层
65-100
镀锌管

水

30

合格
水

24h
合格
五层
65-100
镀锌管

水

30

合格
水

24h
合格
六层
65-100
镀锌管

水

30

合格
水

24h
合格
七层
65-100
镀锌管

水

30

合格
水

24h
合格
八层
65-100
镀锌管

水

30

合格
水

24h
合格
九层
65-100
镀锌管

水

30

合格
水

24h
合格
十层
65-100
镀锌管

水

30

合格
水

24h
合格
屋顶
65-100
镀锌管

水

30

合格
水

24h
合格

试验经过及问题处理：

无任何不良现象

建立(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道冲洗记录 编号:C-6
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
冲洗日期
年 月 日
管道编号
管径
材质
工作压力MPa
冲 洗
结 论
介质
压力MPa
流量L/s
流速
m/s
次数
地下室
65-100
镀锌管

水

2
2
合格
一层
65-100
镀锌管

水

2
2
合格
二层
65-100
镀锌管

水

2
2
合格
三层
65-100
镀锌管

水

2
2
合格
四层
65-100
镀锌管

水

2
2
合格
五层
65-100
镀锌管

水

2
2
合格
六层
65-100
镀锌管

水

2
2
合格
七层
65-100
镀锌管

水

2
2
合格
八层
65-100
镀锌管

水

2
2
合格
九层
65-100
镀锌管

水

2
2
合格
十层
65-100
镀锌管

水

2
2
合格
屋顶
65-100
镀锌管

水

2
2
合格

冲洗经过及问题处理：

顺利进展，无任何不良现象

建立(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道防腐记录 编号:C-7
工程名称
响水县“天工锦绣花园〞
天 气
晴
建立单位
盐城市天工房地产开发
湿 度

设计单位
响水县建筑设计院
温 度
16
施工单位
南京市消防工程宏泰分公司
施工日期
年 月 日
防腐方法：

三油二布

管道编号
遍数
使用材料
颜色
每遍间隔时间
〔h〕
干 燥
方 法
备 注
名 称
配比及规 格
1
3
沥青

黑
24
自然风干

1
2
玻璃丝布

白
24
自然风干

存在问题及处理：

无任何不良现象

技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道保温记录 编号:C-8
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
施工日期
年 月 日
保温前的检查情况
管道外表镀锌层完好，且经试压合格
管 道
编 号
第一层
第二层
表 层
伸缩缝
宽 度
(mm)
备 注
材质
厚度(mm)
材质
厚度(mm)
材质
平整度(mm)
1
泡沫塑料瓦块
50
玻璃丝布
1
玻璃钢
1
15

断面图及说明：

技术负责人

质 检 员

施 工 员

第 册第 页

消防配电线路敷设检查记录 编号：10
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
设计单位
响水县建筑设计院
施工单位
南京市消防工程宏泰分公司
敷设日期
年 月 日至 月 日
检查日期
年 月 日
电线电缆
名称编号
规格
型号
起—终
全长
m
线径缆径
敷设
方式
线缆保护
线缆中间
点数
中间点处理
结果
电线
ZRRV
地下层
按实

穿管
线管
无
无
合格
电线
ZRRV
一层
按实

穿管
线管
无
无
合格
电线
ZRRV
二层
按实

穿管
线管
无
无
合格
电线
ZRRV
三层
按实

穿管
线管
无
无
合格
电线
ZRRV
四层
按实

穿管
线管
无
无
合格
电线
ZRRV
五层
按实

穿管
线管
无
无
合格
电线
ZRRV
六层
按实

穿管
线管
无
无
合格
电线
ZRRV
七层
按实

穿管
线管
无
无
合格
电线
ZRRV
八层
按实

穿管
线管
无
无
合格
电线
ZRRV
九层
按实

穿管
线管
无
无
合格
电线
ZRRV
十层
按实

穿管
线管
无
无
合格

存在问题及处理：

无任何不良现象
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道隐蔽验收记录 编号:C-9
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
验收日期
年 月 日
管道编号
起---终
全长
〔m〕
材质
管径
〔mm〕
工作压力
MPa
说 明
1
一层
按实
镀锌管
65-100

2
二层－三层
按实
镀锌管
65-100

3
四层－五层
按实
镀锌管
65-100

4
六层－七层
按实
镀锌管
65-100

5
八层－九层
按实
镀锌管
65-100

6
十层－屋顶
按实
镀锌管
65-100

验 收 内 容
验 收 情 况
结 论
外观检查
良好
合格
管道连接
丝接＜DN100≥卡箍
合格
管道套管
钢管
合格
管道固定
良好
合格
管道坡度
2‰
合格
管道防腐
三油二布
合格
管道保温
已保温
合格
管道试压试验
符合设计及标准要求
合格
管道减压装置

管道用水设施
良好
合格
其 他

验收结论
符合设计及标准要求
建立(监理)
单位

代 表
技术负责人

质 检 员

施 工 员

第 册第 页
消防起泵按钮 消防配电线路隐蔽验收记录 编号：11
工程名称
响水县“天工锦绣花园〞
建立单位
盐城市天工房地产开发
施工单位
南京市消防工程宏泰分公司
验收时间
2012 年2月16日
施工图号线路编号
起---终
敷设
方式
敷设
日期
线缆径
型 号
备用长度

车库层至十一层
暗敷

ZRRV
2米/点

检 查 内 容
检 查 情 况
结 论
地沟敷设
敷设外观

敷设标高 (m)

电缆备用长度 (m)

并列敷设根数及间距

沙土层厚度(mm)

防护盖板

支架安装

支架防腐

标注形式

其他情况

管道敷设
埋置深度(mm)
吊顶内
合格
管材管径(mm)
20
合格
管道连接
丝接
合格
中间点处理
无
合格
线缆绝缘电阻测试(MΩ)
500
合格
线缆接地电阻测试(MΩ)
500
合格
建立(监理)单位

技术负责人

质 检 员

施 工 员

填报时间
2012 年 2 月16 日
第 册第 页
