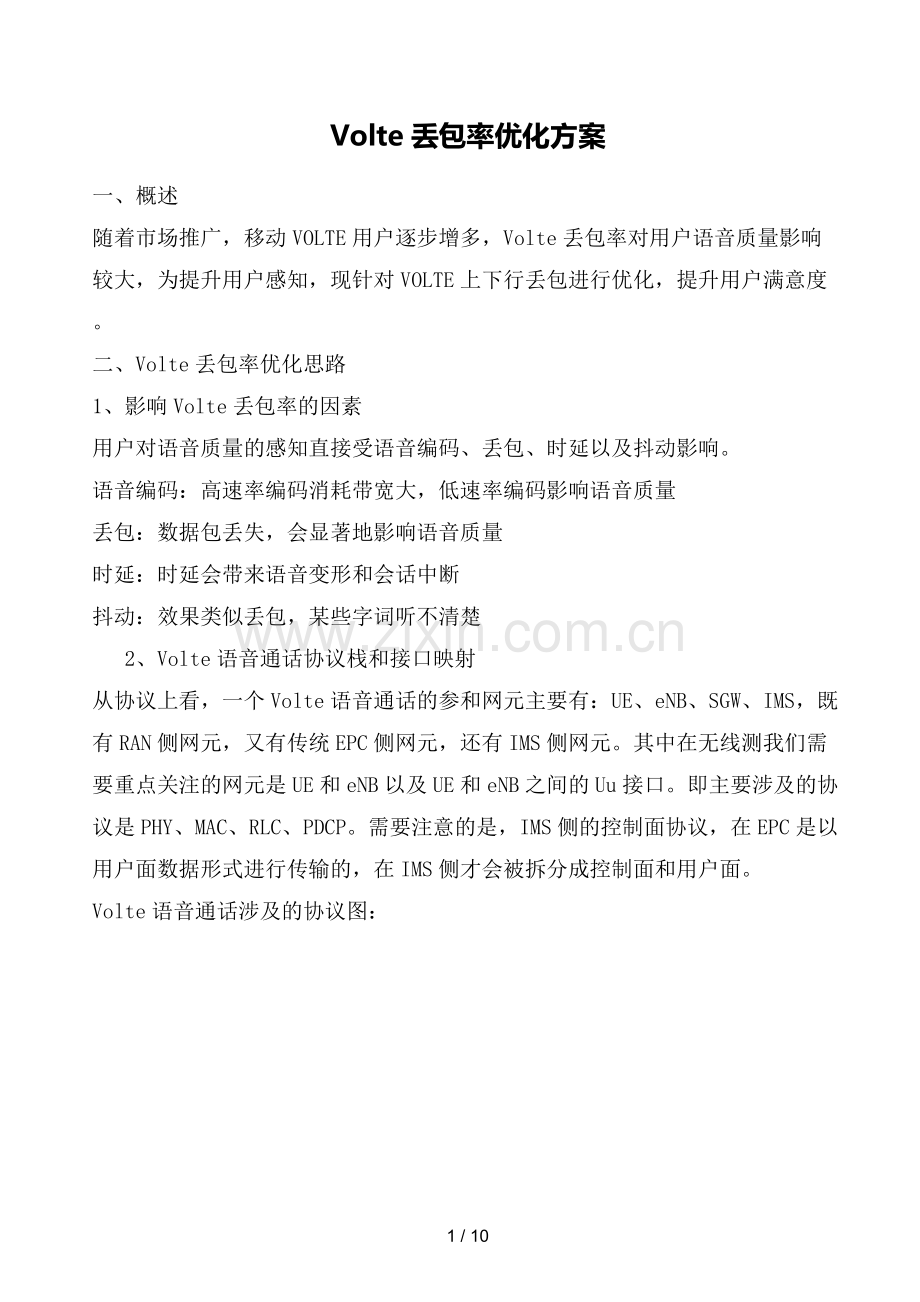

Volte丢包率优化方案
一、概述
随着市场推广，移动VOLTE用户逐步增多，Volte丢包率对用户语音质量影响较大，为提升用户感知，现针对VOLTE上下行丢包进行优化，提升用户满意度。
二、Volte丢包率优化思路
1、影响Volte丢包率的因素
用户对语音质量的感知直接受语音编码、丢包、时延以及抖动影响。
语音编码：高速率编码消耗带宽大，低速率编码影响语音质量
丢包：数据包丢失，会显著地影响语音质量
时延：时延会带来语音变形和会话中断
抖动：效果类似丢包，某些字词听不清楚
2、Volte语音通话协议栈和接口映射
从协议上看，一个Volte语音通话的参和网元主要有：UE、eNB、SGW、IMS，既有RAN侧网元，又有传统EPC侧网元，还有IMS侧网元。其中在无线测我们需要重点关注的网元是UE和eNB以及UE和eNB之间的Uu接口。即主要涉及的协议是PHY、MAC、RLC、PDCP。需要注意的是，IMS侧的控制面协议，在EPC是以用户面数据形式进行传输的，在IMS侧才会被拆分成控制面和用户面。

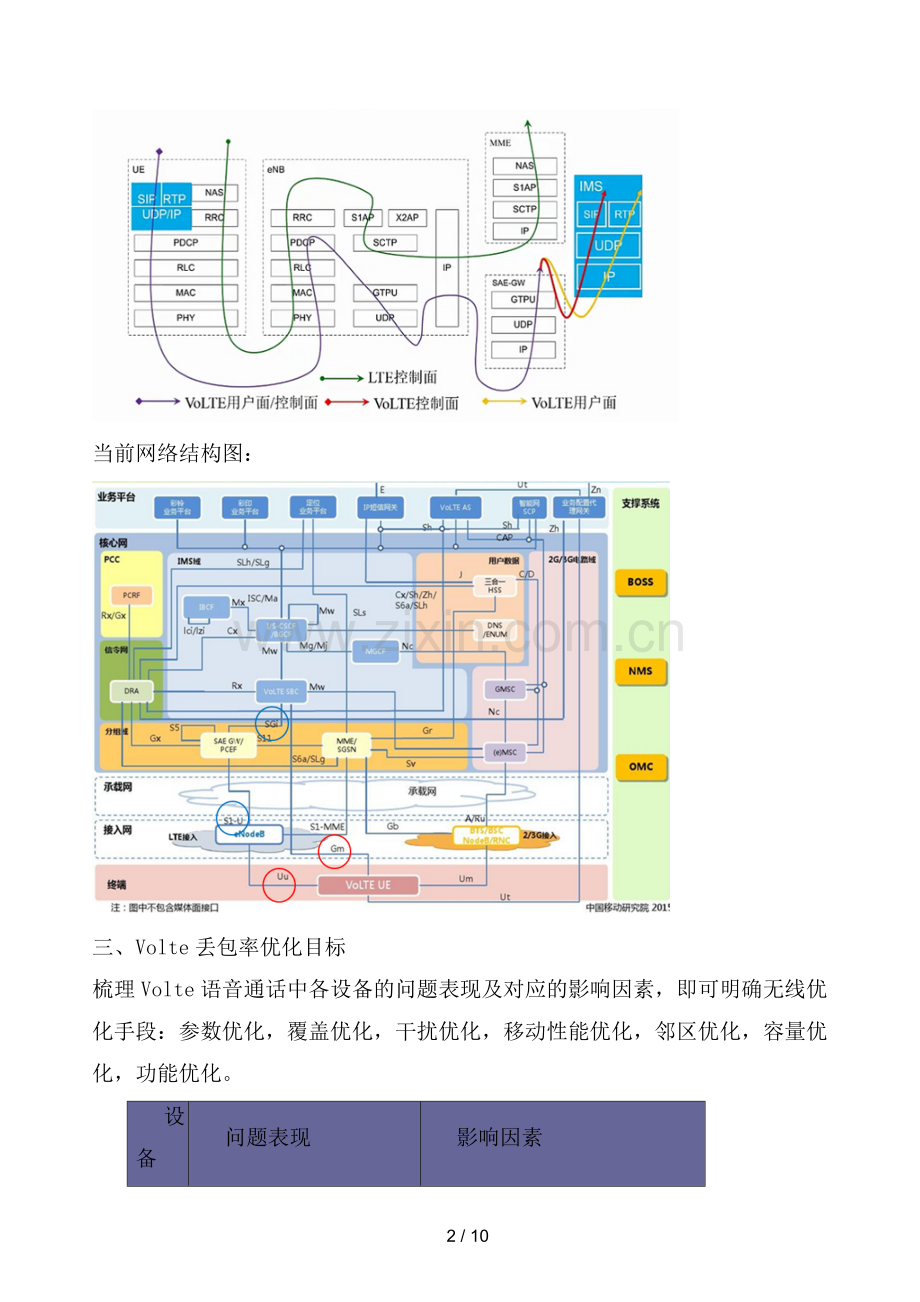

Volte语音通话涉及的协议图：

当前网络结构图：

三、Volte丢包率优化目标
梳理Volte语音通话中各设备的问题表现及对应的影响因素，即可明确无线优化手段：参数优化，覆盖优化，干扰优化，移动性能优化，邻区优化，容量优化，功能优化。
设备
问题表现
影响因素
终端
终端能力，软件配置，语音编码
硬件性能，参数设置，软件限制
基站
基站能力、特性限制
参数配置，特性开关，基站异常，版本问题
核心网
核心网参数配置等
参数配置，特性开关
无线空口
空口编码，空口资源，空口时延，QoS配置，空口其他原因丢包
参数配置，话务容量受限，覆盖差，外部干扰，切换异常，版本问题
传输承载
大时延、抖动，丢包、乱序
参数配置，容量或能力限制，传输质量问题

1、Volte丢包率参数优化
PDCP层参数优化
PDCP是对分组数据汇聚协议的一个简称。它是UMTS中的一个无线传输协议栈，它负责将IP头压缩和解压、传输用户数据并维护为无损的无线网络服务子系统（SRNS）设置的无线承载的序列号。
涉及参数：pdb、pdboffset、aqmmode、 UlPdcpSduTimerDiscardEnabled
涉及的功能：TcpOptimization
参数优化原理：通过修改相关参数，延长或缩短 PDCP层的丢包定时器，从而控制丢包 具体步骤如下

参数优化建议：

PDCP参数优化
MO
Attribute
目标值
QciTable=default,QciPro
pdbOffset
750
SystemConstants=1
UlPdcpSduTimerDiscardEnabled
0
RLC层参数优化
RLC UM接收实体设置了一个RLC PDC重新排列的定时器，当检测到有收到PDU时启动定时器，如果定时器超时，UM接收实体将不再等待未接受的PDU,而是直接将接收缓冲区的PDU重组为SDU交给上层。增大treorderingul/dl参数，能增加UM等待未接收PDU的时间，以减少RLC层丢包。

参数优化建议：

RLC层参数优化
MO
Attribute
目标值
QciTable=default,QciPro
tReorderingUl
60
QciTable=default,QciPro
tReorderingDl
60
PDCCH信道参数优化
一个PDCCH可以映射到1，2，4或8个CCE，CCE的个数由GINR的估算值决定，PdcchLaGinrMargin给GINR增加一个Margin，使PDCCH映射到更多CCE，以增加PDCCH的解码能力。提高pdcchLaGinrMargin可以提高PDCCH信道的信道质量，增加PDCCH CCE的聚合度，分配给UE更多的CCE资源。

参数优化建议：

PDCCH信道参数优化
MO
Attribute
目标值
QciTable=default,QciPro
pdcchLaGinrMargin
150
MAC层参数优化
在LTE中，控制信道的目标BLER为1%，数据信道的目标BLER位10%。当BLER不超过10%时，UE将向eNodeB上报它所能解码的最高MCS。通过调整ulBlerTargetEnabled、ulHarqVolteBlerTarget及dlMaxHARQTx/ulMaxHARQTx 上下行HARQ最大重传次数，可降低丢包率。

参数优化建议：
MAC层参数优化
MO
Attribute
目标值
EUtranCellFDD
ulBlerTargetEnabled
TRUE
EUtranCellFDD
ulHarqVolteBlerTarget
3
RadioBearerTable=default,DataRadioBearer=1
ulMaxRetxThreshold
32
RadioBearerTable=default,SignalingRadioBearer=1
ulMaxRetxThreshold
32
RadioBearerTable=default,SignalingRadioBearer=1
dlMaxRetxThreshold
32
RadioBearerTable=default,DataRadioBearer=1
dlMaxRetxThreshold
32
2、新功能应用
Multi-Layer Service-Triggered Mobility功能应用及语数分层参数优化
爱立信有新功能Multi-Layer Service-Triggered Mobility,可提供分QCI的配置A2,A5以及B2参数，从而优化不同业务的互操作性能。
3、4-4和4-2的ANR功能优化
经研究对比，FDD900基站，5M带宽，覆盖较TDD F频段20M带宽的基站RSRP高13dB, 较TDD D频段RSRP高19dB. 原始规划的邻区存在严重不足，建议对差小区激活ANR功能，进一步优化邻区关系。

四、优化效果对比
5月遂宁逐步在FDD上完成了相应的参数优化，整体实施效果明显。
1. 5月2日和5月3日，陆续完成VOLTE DRX参数优化，涉及266个基站。
2. 5月8日，完成Multi-Layer Service-Triggered Mobility功能激活，并完成语数分层的A2、A5、B2参数优化，共涉及基站796个，共计参数16477条。
3. 5月15日、5月16日和5月17日，陆续完成MAC层参数、PDCCH信道参数、PDCP层参数以及RLC层参数优化入网，以及差小区的ANR功能激活，共涉及参数8043条。
参数优化前后数据对比：
Volte语音上行丢包指标提升明显，从0.24%降至0.12%。

Volte语音下行丢包指标提升较大，从0.28%降至0.26%。

Volte语音掉话率指标提升明显，从0.9%降至0.7%。

Volte语音接通率指标提升较大，从99.75%提升至99.85 %。

SRVCC指标提升明显，从96.5%提升至98 %。
