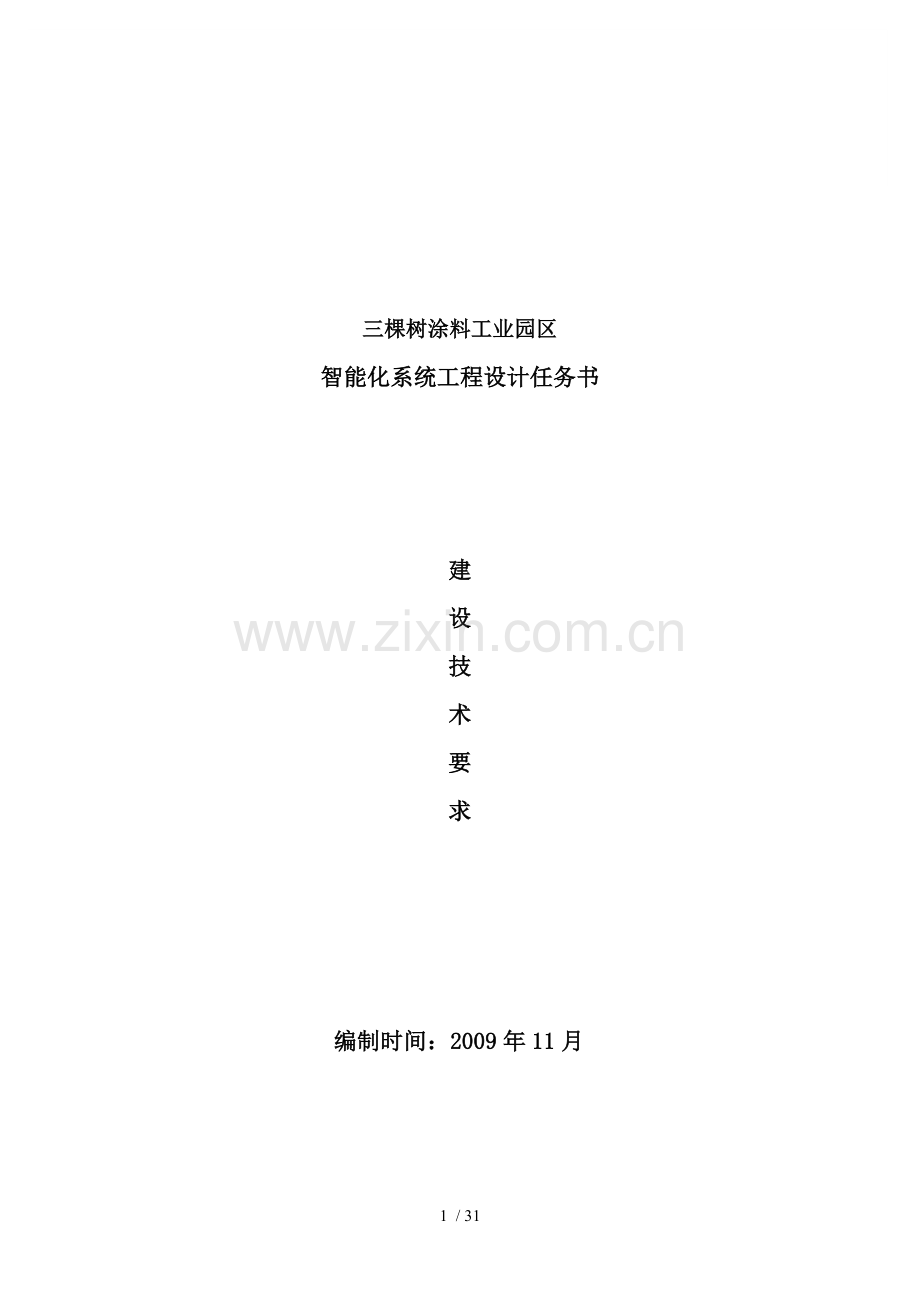

三棵树智能化设计任务书系统设计范围和设计原则.doc

三棵树涂料工业园区
智能化系统工程设计任务书

建
设
技
术
要
求

编制时间：2009年11月

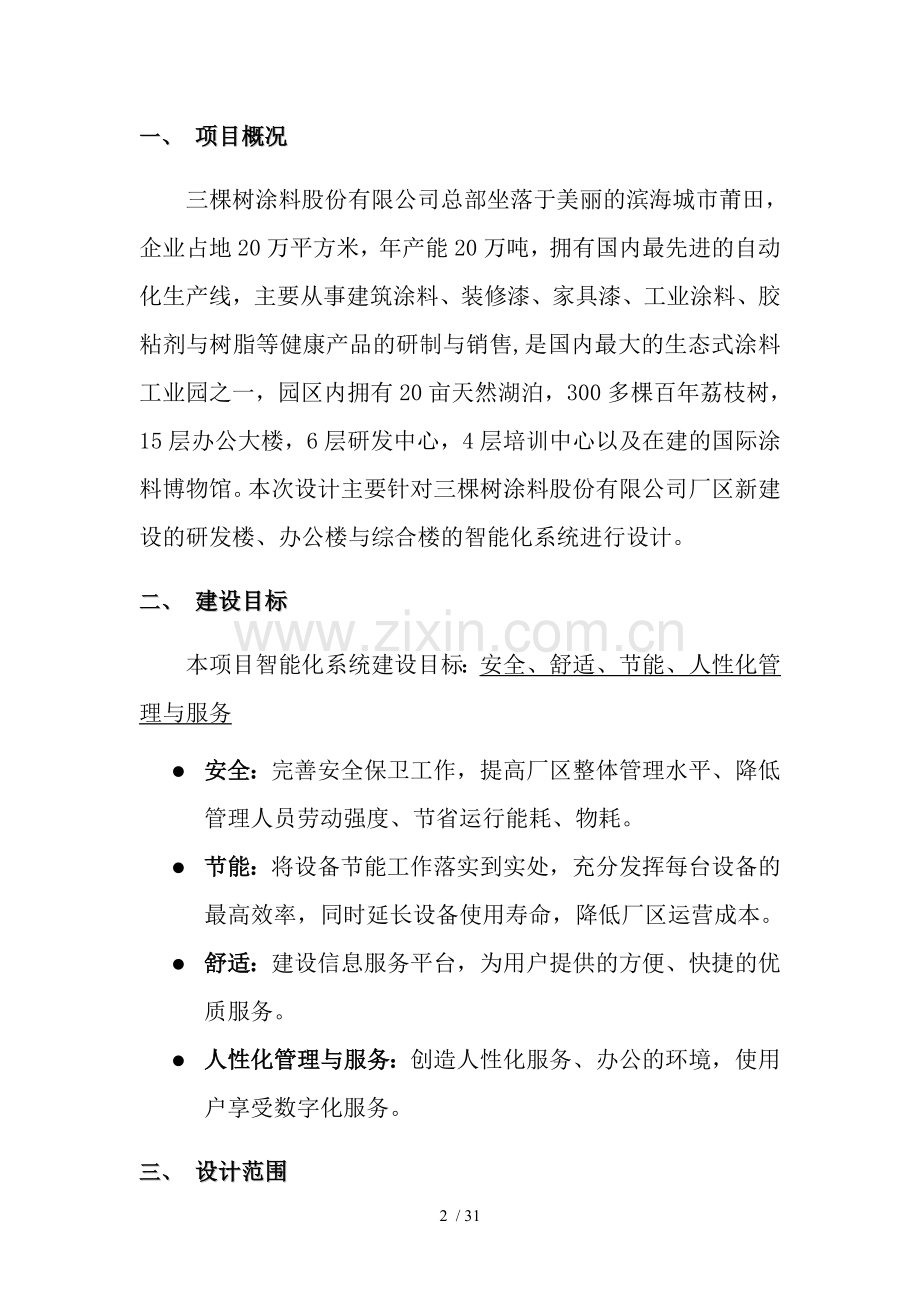

一、 项目概况
三棵树涂料股份有限公司总部坐落于美丽的滨海城市莆田，企业占地20万平方米，年产能20万吨，拥有国内最先进的自动化生产线，主要从事建筑涂料、装修漆、家具漆、工业涂料、胶粘剂与树脂等健康产品的研制与销售,是国内最大的生态式涂料工业园之一，园区内拥有20亩天然湖泊，300多棵百年荔枝树，15层办公大楼，6层研发中心，4层培训中心以及在建的国际涂料博物馆。本次设计主要针对三棵树涂料股份有限公司厂区新建设的研发楼、办公楼与综合楼的智能化系统进行设计。
二、 建设目标
本项目智能化系统建设目标：安全、舒适、节能、人性化管理与服务
l 安全：完善安全保卫工作，提高厂区整体管理水平、降低管理人员劳动强度、节省运行能耗、物耗。
l 节能：将设备节能工作落实到实处，充分发挥每台设备的最高效率，同时延长设备使用寿命，降低厂区运营成本。
l 舒适：建设信息服务平台，为用户提供的方便、快捷的优质服务。
l 人性化管理与服务：创造人性化服务、办公的环境，使用户享受数字化服务。
三、 设计范围
依据建设单位提供的建筑图纸与对本项目智能化系统建设需求，智能化系统包括以下子系统：
序号
系统名称
数量
备注
一、安全防范系统
1
视频安防监控子系统
1套
监控、报警、巡更、门禁
子系统及消控系统集成，
形成联动

2
入侵报警子系统
1套
3
电子巡更调度系统
1套
4
一卡通管理子系统
1套
5
停车管理子系统
1套

6
排队等候系统
1套

二、通讯信息子系统
7
综合布线子系统
1套

8
有线电视子系统
1套

9
计算机网络子系统
1套
包括：网络接入层交换设备、汇聚层设备、核心层设备、防病毒、无线AP模块、出口路由、3G模块、防入侵、IP-SAN存储设备、网管平台等软件、硬件。
10
背景音乐及紧急广播系统
1套

11
多媒体信息发布及查询子系统
1套

12
多媒体会议系统
1套
包括多功能厅、大、中、小会议室、作战室与董事长办公室的多媒体会议系统
13
多媒体远程教育系统
1套

三、配套工程
14
机房工程、防雷接地及UPS子系统
1套

15
管道及桥架工程子系统
1套

四、 设计参考标准
本工程的智能化系统设计及施工应符合但不仅限于下列法定根据及其他标准规范：
l 《智能建筑设计标准》GB/T 50314-2006
l 《智能建筑工程质量验收规范》GB 50309-2003
l 《建筑工程施工质量验收统一标准》GB50300-2002
l 《建筑电气工程施工质量验收规范》GB50303—2002
l 《安全防范工程技术规范》GB50348-2004
l 《安全防范系统验收规则》GA308—2001
l 《民用闭路监控电视系统工程技术规范》GB 50198-94
l 《防盗报警控制器通用技术条件》GB12663-2001
l 《综合布线系统工程设计规范》GB50311-2007
l 《综合布线系统工程验收规范》GB50312-2007
l 《国际商用建筑布线标准》 ANSI EIA/TIA568A/B
l 《有线电视系统工程技术规范》GB50200-94
l 《30MHZ-1GHZ声音与电视信号电缆分配系统》GB6510-86
l 《火灾自动报警系统施工及验收规范》GB50166-92
l 《公共建筑节能设计标准》(GB50189-2005)
l 《建筑照明设计规范》GB50034-2004
l 《控制网络HBES技术规范 住宅与楼宇控制系统》GB/Z 20965-2007
l 《建筑物电子信息系统防雷技术规范》GB50343-2004
l 《高层民用建筑设计防火规范》GB50045-95 2005版
l 《建筑设计防火规范》GB50016-2006
l 《电子计算机场地通用规范》GB/T 2887-2000
l 《建筑物电子信息系统防雷技术规范》GB50343-2004
l （2000年修）《建筑物防雷设计规范》GB50057-94
l 《工业及民用供电系统设计规范》GBJ52-83
l 《建筑领域计算机软件工程技术规范》JGJ/T90-92
l 《软件工程国家标准》
l 《物业管理ISO9002》 GB/T19002-1994
l 《智能建筑弱电工程设计施工图集》97X700
l 《通信电缆配线管道图集》YD5062-98
l 其他相关技术规范要求、设计单位提供的弱电系统所有图纸以及及智能化系统设计相关的其他专业图纸。
除以上所列标准外，凡及本项目有关的国家、地方及国外工程技术规范标准都需遵守。在国内外规范标准发生矛盾时，以国内规范标准为准。施工图设计中的材料、设备表所列技术指标标准是该工程智能化项目的重要技术标准，项目实施过程中所选材料、设备的技术指标要求不得低于本次设计材料、设备技术指标要求。
五、 系统设计要求
1、项目总体建设目标
三棵树涂料股份有限公司建成以智能化与数字化为基础平台的现代化厂区，以适应现代化高技术发展的需要。智能化系统的建设必须为其智能化管理提供可靠、高速与灵活开放的传输平台与实现途径，为三棵树涂料股份有限公司新厂区提供一个安全、便捷、温馨、功能齐全、工作及办公环境以及为物业管理提供高效、优质的技术手段以有效地进行厂区的综合管理。
为实现上述目标，智能化系统设计必须结合厂区的实现情况与应用需求，以相关标准为准则进行设计，充分满足现代化厂区对信息化的需求，系统设计适当超前，又立足现在，面向未来，充分展示智能化系统在三棵树涂料股份有限公司应用的必要性与重要性。
2、安全防范系统
三棵树涂料股份有限公司新厂区生产，具有特殊的工作性质，对安全防范具有较高的系统建设要求，经过对三棵树涂料股份有限公司新厂区安全需要的认真分析，该工程安全防范系统（SAS）规划由以下几个子系统组成：
n 视频安防监控子系统
n 入侵报警子系统
n 一卡通管理子系统
n 电子巡更调度系统
n 停车场管理系统
n 车辆排队等候引导系统
本工程的安全防范系统是一个有机的集成系统，各子系统既相对独立，又相互关联，可通过计算机网络实现及智能中央控制系统实现的有效集成。
（1）、视频安防监控系统
本工程视频安防监控系统是一个基于计算机网络TCP/IP构架进行视频传输、管理、存储的全数字化视频监控系统，视频安防监控子系统是用于对各厂区内监控现场区域内的人流、物流情况进行宏观监控防范，通过监控图像实时掌握监控区域的现场情况，为工作过程保留着有利的现场依据，如遇突发事件，便于查证。
1、前端设备
通过设在厂区内重要出入口、主要通道、重要设备房间等重要场所处的摄像机，对厂区内的各重要区域进行实时监视，本次设计主要针对办公楼、研发楼、综合楼与厂区。
研发楼点位设置原则如下：进出本大楼的所有出入口、每层走廊、电梯厅、楼梯通道门、重要房间、如原子吸收室、色谱室等重要区域。
办公楼点位设置原则如下：进出本大楼的所有出入口、每层走廊、电梯厅、楼梯通道门、财务室、档案室、资料室、配电室、消防控制室（要求全覆盖，无死角）、网络机房、总经理办公区域各出入口等重要区域
室外园区设置原则如下：厂区周界围墙、厂区主、次出入口、室外露天仓储区、厂区内主要道路。
2、传输部分
监控系统传输部分采用专业数字化图像存储技术与网络传输技术。将前端各视频信号接入到基于标准TCP/IP协议的数字化传输网络，通过配置系统专用局域网、交换机等将各摄像机视频信号传到监控中心
3、中心设备
监控中心设置在研发楼一层消防监控中心配置了海量的IP-SAN存储体系及数模转换、还原体系，通过网络视频编解码器、监视墙(采用液晶监视器与液晶拼接墙作为显示设备)、视频管理服务器、媒体交换服务器、IP-SAN视频存储、管理计算机等，以单\多画面\画面切换形式在监视器、显示器上显示与回放，显示及存储分辨率达到目前最高的D1格式等级，并对前端所有摄像机信号进行24小时不间断的图像录制存储，存储体系采用目前最高级别的数据冗错DARD-5技术，保障视频存储信息的安全可靠。存储时间不小于30天。
（2）入侵报警系统
入侵报警系统是用探测装置对长区内外重要地点与区域进行布防，它可以探测非法侵入，并且在探测到有非法侵入时，如有非法的闯入，系统将自动报警。在发出声光报警的同时，系统还能通过集成、联动，将视频安防监控系统相对应的摄像机图像切换到监视器上，并且自动录像。
1、前端设备
通过设置在厂区研发楼、办公楼内重要区域的报警探测器与周界围墙红外对射，对以上区域进行安全防范，防止非法的闯入。
研发楼点位设置原则如下：进出本大楼的所有出入口、重要房间、如消防控制室、原子吸收室、色谱室等重要区域设置红外双鉴探测器与报警按钮。
办公楼点位设置原则如下：进出本大楼的所有出入口、资料室、配电室、网络机房等重要区域设置红外双鉴探测器与报警按钮
室外园区设置原则如下：室外周界围墙设置红外对射，防止外人非法翻越。
2、传输部分
系统设计采用总线制入侵报警系统，实现对前端报警信息的接收，并通过中心多媒体接警平台负责警情的自动接收处理；
3、中心设备
报警系统中心设在研发楼一层消防控制室，中心设备包括总线型报警主机、总线驱动器，电子地图、管理电脑与管理软件，中心设备可实现以下功能
n 在监控中心配置报警管理平台，实现对报警信息的接收及警情的处理；
n 系统配置电子地图，在报警时可直观显示报警区域，准确定位，方便出警；
n 系统闭路电视监控系统联动，在报警时自动切换显示现场情况，并对发生警情区域进行自动实时录像；
n 及出入口门禁控制系统联动，提供在报警时的门锁自动锁定。
n 从警情接收、警区直观显示、闭路电视监控系统联动、出入口门禁控制系统联动等方面综合考虑，构成一体化安全防范体系，可对审判嫌疑人逃逸、非法入侵者以及紧急事件发生时提供有效的控制管理手段。
（3）一卡通管理系统
“一卡通”是指“一卡一线一库”，即同一种类型的网络线将不同类型的智能管理系统连接到一个综合数据库，通过一个综合性的管理软件，实现统一的IC卡管理、发行、查询等功能，从而使得同一张IC卡在各个子系统之间均能使用。本次设计一卡通管理子系统包括以下门禁系统、消费系统与考勤系统。
1、前端设备
系统通过在大楼内的重要部位设置门禁控制点，实现对重要区域进出口的进出控制。系统通过安装门磁开关、电子门锁及读卡器等控制装置，由安保控制室统一监控，系统能够对各通道口的位置、通行对象及通行时间等实时进行控制或设定程序进行控制。
研发楼门禁点位设置原则如下：进出本大楼的消防通道门、重要房间、如消防控制室、原子吸收室、色谱室等重要区域设置门禁读卡器，防止非法闯入。
办公楼门禁点位设置原则如下：进出本大楼的消防通道门、资料室、配电室、网络机房等重要区域设置门禁读卡器，防止非法闯入。
消费机点位设置原则如下：在厂区内的消费场所如食堂、小卖部设置消费机，满足厂区消费一卡通的需求。
考勤机点位设置原则如下：在办公楼与研发楼一层门厅各设置1台考勤机用于员工的考勤。
2、传输部分
本项目门禁系统、消费系统与考勤系统均采用网络结构，通过网络传输实现各大楼一卡通系统前端设备及安防中心的通讯。
3、中心设备
一卡通管理中心设立于一层的消防控制室内，系统设备包括管理计算机以及系统管理软件等。
中心管理主机作为统一的管理平台，具有强大的实时操作功能、运行管理功能、信息显示查询功能、设备管理与配置功能，通过信息共享、信息处理与控制互连实现对各门禁点进行集中管理与操作。
管理软件：具有门禁控制功能、编程及管理功能、在线监控与报警功能、数据与事件记录查询及生成、电子地图功能与集成联动功能等。
（4）电子巡更调度系统
智能无线巡更管理系统是在结合了射频身份识别技术、无线语音通讯技术、数传技术、数字录音、录像等新技术的基础上，采用模块化结构、开放性设计，使巡更系统的安装、配置、操作与维护变得更加高效与实用，而且能方便的构造出用户的定制型方案，最大限度的满足了用户在工作上的需求，使巡更工作变得更轻松。
1、前端设备
前端设备包括巡更对讲机与巡更钮。巡更信息钮 / 卡由专用射频卡及其异形卡组成，其固定的附件一般包括支架 ( 固定用 ) 、标志漆、强力胶 ( 根据材质选用 ) ，也可采用埋入法进行固定。巡更对讲机是在对讲机的基础上，在不破坏原有结构的前提下嵌入中瑞特独自研发的读卡芯片，采用特殊工艺，实现了巡更对讲录像设备一体化。
2、中心设备
巡更系统中心设备设置在研发楼一层消防控制室，中心巡更调度中心台包括中心台主机、吸盘天线及馈线、220V 电源线、手咪或麦克 1 个、彩色打印机等设备。
（5）停车场管理系统
在厂区车流出入口建设了一套停车场智能管理系统，主要控制外来车辆与工厂内部车辆分区管理，提高车辆的使用管理与车辆快速进出。系统具有缩短停、取车的时间，增加停、取车的方便性，减少停车场管理人员的数量。
n 为了保证本公司车辆实现不停车刷卡进场，本停车场系统采用远距离停车场系统，实现对工厂内部车辆的管理，同时提高了通行速度。
n 采用非接触IC、ID卡技术，实现对出入车辆的管理；
n 为加强对进出车辆的管理，系统具有车辆图像对比功能；
n 杜绝非授权车辆进出工厂内部停车场，并对出场车辆进行严格控制；
n 车流出入口为一进一出双车道结构，并划分为入口车道及出口车道；
n 系统及出入口门禁控制系统集成，构成厂区一卡通系统，方便进出厂区车辆使用。
（6）车辆排队等候引导系统
在厂区出货区的车辆出入口设置一套车辆排队等候引导管理系统，对将进来厂区装货的车辆通过排队系统，实现有序排队。通过各出货区停车位上面的LED显示屏显示引导下一个停在该车位的车牌号，能有效地改善车辆等候环境，提高厂区内车辆通行效率。
3、信息通讯系统
（1）综合布线系统
本系统设计包括通信自动化与办公自动化系统的布线。系统要符合国际、国家规定的有关标准，遵循国家现行的工程设计、通信设计的有关规定，做到安全适用，确保质量。布线方案应能支持现有的与未来若干年的通信及计算机网络,能适应话音、数据、图像、千兆以太网与其他连接的需要。
本项目综合布线系统设计原则如下
n 综合布线系统主要是提供语音与数据传输的物理通道；本次设计厂区综合布线系统采用目前应用最广泛的六类布线系统；
n 工作区子系统：该子系统由信息插口与延伸到工作区终端设备处的连接电缆及适配器组成，数据与语音信息插口都采用六类模块。
n 办公区每个工作位设置2个信息点（1个数据点+1个语音点）；领导办公室设置1个数据点与2个语音点，其他区域根据房间功能设计信息点。
n 办公楼与研发楼所有区域设置无线网络覆盖，根据大楼格局在每层公共区域设计无线AP点。
n 垂直布线子系统：该子系统由连接设备间至分配线间之间的线缆构成，数据主干采用万兆多模光纤同时设计2条6类数据线做为备份，,语音主干采用3类大对数电缆；
n 管理间子系统：该子系统由配线间中的交叉连接配线设备与其它有关设备组成，要求实现物理层管理。水平配线架采用六类RJ45端口快捷式配线架。
n 设备间子系统：综合布线主设备间设置在办公楼二层网络机房，设备间子系统即总配线架，它包括语音总配线架与数据总配线架。语音总配线架为100对配线架，总配线架为光纤配线架与六类RJ45端口式配线架。
n 楼层分配线间配线架均采用19”机柜（800*600*2000）安装，配置水平理线环。机房总配线间配线架均采用19”机柜（800*800*2000）安装，配置水平理线环与垂直理线环。
n 充分考虑未来发展需要，预留一定的余量；
n 本次设计除了充分满足本建筑内各弱电及智能化系统的需要，同时，考虑到该建筑的地理位置与各管理中心的需求，在进户管设计时，充分考虑并留有余量，不成为室内外沟通的瓶颈。
（2）计算机网络系统
本项目计算机网络覆盖厂区每个大楼，主交换机安装在计算机中心，分组交换机位于各个综合布线配线间。
计算机网络系统主要考虑其成熟性、先进性、兼容性与可统一管理、方便维护升级等要素，网络主干采用千/万兆主干，水平干线为百/千兆速率交换。配线间交换机设备利用堆叠方式联接成一体。整个网络划分为多个虚拟子网，有效控制网络流量。
n 支持VLAN管理，能有效地及国内公用网、国际互联网互连。网络主干使用光纤/六类线的千兆以太网结构，百/千兆交换到桌面。
n 网络具有三层交换能力，能进行虚拟网的划分，支持各种最新的、流行的网络协议，支持及各种异构平台之间的通信。
n 网络不仅能提供内部的文件及打印共享，同时支持3W的信息发布、网页制作、电子邮件服务、BBS公告版等。
n 考虑到计算机网络系统是整个智能化的核心内容，网络交换机设备、服务器、防火墙、IP-SAN存储设备（含异地备份）、网络管理平台等建议全部采用国内外较为成熟的知名厂家所研制的产品，并采用能够在统一管理中心平台被管理的软件、硬件，同时建议尽可能采用同一制造商研制的产品以保证兼容性，以及日后更好更便捷的升级服务等售后条件。
n 计算机中心采用双机热备份,确保交换机安全可靠。
n 楼层配线间的交换机通过堆叠方式联成一体，然后通过多模光纤上联到中心交换机。
n 本计算机网络可支持数字、语音、图形图像等多媒体信息，以及综合信息的传输与处理，支持多种网络协议。
n 支持主流的网络管理协议与网络管理功能。
（3）有线电视系统
本项目有线电视系统，为厂区提供国内外新闻信息、文艺节目或自编教育节目。系统节目源主要来自莆田广电有线电视信号与厂区自办节目。
n 系统以860MHZ双向传输系统，双向宽带网在传输卫星电视节目、有线电视信号的同时将更多地向综合业务领域拓展，这使双向宽带网具有很强的发展及竞争优势，最终将为信息产业提供另一条信息高速公路。
n 公司内部自办多个频道的节目，可播放录象、DVD节目、重要培训课程，还可由电脑编辑各类信息在电视中播放，将对自办新闻、培训教育与丰富文娱节目发挥积极作用；
n 并可在本厂区召开电视会议，可将开会的视频信号作为内部信号接入有线电视系统中；
（4）多媒体信息发布系统
作为用在本项目的多媒体信息发布及查询系统的一个最主要功能就是来访者可以通过设置在各个功能区域内的多媒体查询一体机来得到诸如、工厂各部门分布图以及设施、队伍介绍等相关信息。作为厂区的管理者或使用者来说，来访者通过该查询系统获得大量信息，以提高了办事的效率的同时也给公开管理与引导带来了极大的方便。
多媒体信息发布及查询系统的另一个功能就是能通过高科技手段以多媒体的形式进行各种宣传活动。
n 触摸屏显示选用17.1寸触模液晶显示器，触摸屏采用红外屏，机柜采用一体化纯钢质。
n 触摸屏设置在办公楼一层入口门厅等位置，配置查询软件，方便来访客人查询厂区各种业务信息、企业文化、生产、操作流程等。
n 工厂主出入口设置全彩色LED显示屏共设计一块，主要用于对外发布一下厂区信息与对内发布单位通知及各种信息。
n 系统采用VGA同步技术，大屏内容及CRT、视频同步显示。
n 可显示中、英文文字，图形，动画及视频图象。
n 输入工具：计算机键盘，鼠标，扫描仪等，及视频、音频直接接通。
n 特技方式：移动、旋转、飘雪、放大或缩小、闪烁、覆盖、推出、色彩交替等。
n 多种字体的文本编辑, 动画制作, 图象的编辑,(旋转、拷贝、着色、迭加等)伴音的制作、录存及重放。
n 显示内容可通过键盘等手段进行编辑, 即编即显, 或依照时间、节目程序自动变换。
n 多媒体技术可把以声音、图象、文本、图形为载体的信息变成计算机文件, 存储在计算机中，可同屏播放图象及计算机画面,也可将图象及计算机画面进行迭加。
（5）背景音乐及紧急广播系统
本项目设计一套背景音乐系统，背景音乐系统及消防广播系统合二为一。系统平时可以播放音乐，或者通过话筒发布公共消息，可以满足对全部楼层同时进行广播的需要。在遇火警信号时，则可以自动转为发布消防广播。本项目的广播系统设计是采用基于计算机网络系统ICP/IP传输协议进行传输的全数字化广播系统。
n 系统采用拓扑型网络化分布式结构。
n 广播中心呼叫站可以对整个厂区进行广播，
n 当发生火灾时，可自动实现背景音乐广播及消防紧急广播的切换，中断公共广播播音，进行紧急广播，指挥疏散。
n 必须要有足够功率的定压功放作为紧急广播备用设备。
n 在中心控制机房内配置一套音源系统，包括数字调谐器、CD机、麦克风。
n 背景音乐与紧急广播控制系统应共用扬声器，挑高较高的区域采用壁挂式扬声器，有吊顶区域域采用吸顶式扬声器，室外公共区域、活动绿地采用造型音箱，噪声较大的区域采用号角喇叭。
n 根据消防分区的原则，设计广播系统分区，每个分区均设置音量控制器。当有紧急情况发生时，让紧急广播优先通过。
n 支持功率放大器备份切换，系统工作事件日志信息自动备份，音频输出卡的输出信号自动备份。
n 系统可设置不同的紧急语音信息（警报与疏散）向不同区域广播，具备预定时间计划安排功能。多种输入信号设置成不同级别的优先权。紧急疏散撤离程序的设定。
n 通过开放内部通信协议，本系统能及建筑内的其他服务系统相结合，如火灾报警系统、安防系统、专用交换机/内部通讯系统、计算机网络系统等。
（6）多媒体会议系统
三棵树涂料股份有限公司会议系统的建设目标是满足来自本公司各类大、小型会议；同时，对具有规模、形式、需求的会议、学术研讨、业务培训等也有较高的要求。随着科技的不断进步，智能化要求越来越高，各种先进的音视频设备、中央控制设备、电子会议设备等被越来越多的会议室所采用，以期达到理想的效果。
本次设计主要针对主要在以下大、中、小会议室、作战室与董事长办公室设置多媒体会议系统，各个房间的多媒体会议配置见下表：
楼层
位置
功能需求分析
重要程度
设计系统
办公楼二层
会议室一
考虑多功能性，主要满足中小型会议、演讲、培训，兼顾公司中小型文娱活动、卡拉OK。系统可显示远程视频会议、电脑图像信号、多媒体展示台、会议摄像、有线电视、内部电视转播的内容；可提供语音与音乐的还原质量，配合显示内容播放对应的音源；可对大部分复杂的会议系统设备进行简单化的集中控制。并能在需要时成为远程视频会议的直播观看室。
重要
视频显示系统；
音乐兼会议扩声系统；
舞台&会议灯光系统；
智能中控系统；
流动会议发言讨论系统；
会议摄像系统；
远程视频会议系统； 手机屏蔽系统
办公楼二层
会议室二 （53人）
中层领导小型会议，必须具备视频显示，并具备远程视频会议接口。系统可显示远程视频会议、电脑图像信号、会议摄像、有线电视、内部电视转播的内容；可实现会议讨论功能；可提供简单的会议语音还原。
中等
视频显示系统（投影显示）；
会议扩声系统；
会议发言讨论系统；
流动会议摄像系统；
流动远程视频会议系统；
手机屏蔽系统
办公楼二层
会议室三
小型会议，必须具备视频显示，并具备远程视频会议接口。系统可显示远程视频会议、电脑图像信号、会议摄像、有线电视、内部电视转播的内容；可提供简单的会议语音还原。
一般
视频显示系统（投影显示）；
会议扩声系统；
流动会议摄像系统；
流动远程视频会议系统；
手机屏蔽系统
办公楼二层
会议室四 （56人）
该会议室作为多媒体中心，考虑多功能性，主要能满足报告、演讲，远程视频会议，系统可显示远程视频会议、会场内与控制室的电脑图像信号、多媒体展示台、会议摄像、有线电视、内部电视转播、电影的内容；可提供语音、音乐与电影的还原质量，配合显示内容播放对应的音源；可对大部分复杂的会议系统设备进行简单化的集中控制；可对会议进行自动跟踪拍摄、录制，并电视直播。
重要
视频显示系统；（液晶拼接墙）
音乐兼会议扩声系统；
智能中控系统；
会议发言讨论系统；
会议摄像系统；
远程视频会议系统； 手机屏蔽系统
办公楼二层
作战室
作战室作为全国各地销售信息、专卖店，各地仓库情况，物流情况等大量数据的处理中心，通过大型液晶拼接墙，可以将所有信息在同一个液晶拼接墙进行显示，便于公司领导层做决策提供重要的依据；考虑到作战室的重要性，系统主要能满足报告、演讲，远程视频会议，系统可显示远程视频会议、作战室内的电脑图像信号、会议摄像、有线电视、内部电视转播、电影的内容；可提供语音、音乐与电影的还原质量，配合显示内容播放对应的音源；可对作战室内大部分复杂的系统设备进行简单化的集中控制；
重要
视频显示系统（液晶拼接墙）；
会议扩声系统；
智能中控系统；
会议发言讨论系统；会议摄像系统；
远程视频会议系统； 手机屏蔽系统
办公楼三层
小会议室
小型会议，必须具备视频显示，并具备远程视频会议接口。系统可显示远程视频会议、电脑图像信号、会议摄像、有线电视、内部电视转播的内容；
一般
视频显示系统；
流动会议摄像系统；
流动远程视频会议系统；
手机屏蔽系统
办公楼三层
大会议室（302人）
考虑多功能性，主要满足公司大型会议、演讲、培训，兼顾公司大型文娱活动、卡拉OK。系统可显示远程视频会议、电脑图像信号、多媒体展示台、会议摄像、有线电视、内部电视转播的内容；兼顾影片放映、小型文艺表演活动功能。可提供语音与音乐的还原质量，配合显示内容播放对应的音源；可对大部分复杂的会议系统设备进行简单化的集中控制。并能在需要时成为远程视频会议的直播观看室；
重要
视频显示系统（投影显示+液晶电视显示）；
音乐兼会议扩声系统；
舞台&会议灯光系统；
智能中控系统；
流动会议发言讨论系统；
会议摄像系统；
远程视频会议系统； 手机屏蔽系统
办公楼十三层
董事会议室
董事圆桌会议室，各席位必须能发言、表决，并可以召开远程视频会议。系统可显示远程视频会议、会场内与控制室的电脑图像信号、多媒体展示台、会议摄像、有线电视、内部电视转播的内容；可提供及会者优良的语音还原质量与清晰自然的语言，配合显示内容播放对应的音源；可对大部分复杂的会议系统设备进行简单化的集中控制；可对会议进行自动跟踪拍摄、录制，并电视直播。
非常重要
视频显示系统（投影显示）；
会议扩声系统；
会议灯光系统；
智能中控系统；
会议发言讨论系统；
会议摄像系统；
远程视频会议系统； 手机屏蔽系统
（7）多媒体教学系统
多媒体远程教学系统是实施现代远程教育、培训、企业文化传播等有效的手段，针对全国销售网络较广、分公司较多，分布广的企业，为了完善公司内部的教育、培训机制，建设一套多媒体教学系统。在远程视频会议系统支持下，培训老师在总部授课室通过电子白板、视音频设备、传输网络将授课内容及教学情景实时传送到公司各地分公司远端听课室，课后学员可通过在线点播的方式对自己更感兴趣的课时内容进行点播。
多媒体远程教学系统由各地终端（PC机或投影机/电视机）、宽带接入及传送网、视频服务器、课件制作及管理、授课直播间、Web应用工具等组成。可通过局域网为厂区内各会议室与全国各地分公司、各地销售网点进行远程教育培训。
4、配套系统工程
（1）、机房工程系统
机房工程是以保证设备运行的安全性、可靠性为主要目的综合性项目，系统设计包括机房装饰装修、供配电工程、UPS电源等系统。
机房工程是以保证设备运行的安全性、可靠性为主要目的综合性项目，本项目设置如下：（1）网络中心、（2）智能化控制室。
n 网络中心以B级别机房进行设计；智能化控制室以C级机房标准进行设计
Ø 机房装修
n 机房防尘、防静电，同时适当的考虑美观性，对于主要机房区装修(包括钢质架空地／板、吊顶、玻璃隔断、防火门、踢脚板)，充分达到防尘、防静电等功能。
Ø 机房供电
n 机房电源要求进智能化控制中心机房与网络中心机房的电源必须是双回路市电，采用三相五线制，根据电源进线的容量的实际情况配置配电柜，配电柜能满足双回路市电与发电机的接入，后备电源输出负载的配电柜要独立设置。按机房的面积与机房等级配置照明及动力插座。
n 机房用电设备、配电线路设置过流过载两段保护，同时配电系统各极之间有选择性地配合：机房内主要设备(服务器、网络设备等)必须设置双路供电回路。
n 机房配电系统所用电缆均为阻燃聚氯乙烯绝缘导线，敷设在镀锌铁线槽内及镀锌钢管及金属软管内。
n 配电柜中空调的开关必须及消防联动；当消防灭火系统启动时空调能立即关机。供配电设计的细节，详见供配电设计图纸。
n 空气开关应根据配电负载进行配置；
n 动力设备(空调、市电插座等)供电应考虑独立回路，IT机架每机柜输送一路电源；如IT设备需双路供电时，按双路配电(服务器机柜、通讯机柜、小型机柜与磁盘机柜)。(注明哪些单路供电，哪些双路供电)
n 照明为分组组合供电方式机房区水平照度按300LX以上设计，采用无眩光灯具；
Ø UPS电源
n 安防控制室采用1台延时2小时的UPS电源，网络中心机房采用1台延时2小时的UPS电源。
Ø 精密空调
n 精密空调要求送风方式为下送风,侧回风，配备有防火用干接点端子,及消防风机连锁；即:当有消防报警时，火警信号通过干接点传递给空调机组,空调机组立即停止工作。
Ø 消防报警控制系统
n 机房需要配置自动报警系统及自动气体灭火系统。
n 该系统灭火剂采用气溶胶灭火剂，灭火剂及灭火装置在生产过程中无污染、无公害、不造成二次破坏。
n 自动灭火系统具有自动控制、手动控制、紧急启停多种方式。当出现火情时，感烟、感温同时向控制器提供信号时，控制器才可能启动气体灭火装置，在报警同时，可发送信号到消控中心。
（2）、管道及桥架系统
管道工程属于基础设施工程，不易更换、不易维修、不易扩容等特点，因此，室内外管道设计时应充分考虑以上特点。
n 采用吊顶的轻型装配式槽形电缆桥架与墙面KBG管暗设相结合的方案。
n 线槽应采用防火材料制成，子系统共槽应槽内分割，并良好接地。
n KBG管并应良好接地。
