广东工业大学华立学院考试试卷(A)
参考答案及评分标准
课程名称: 通信系统原理
考试时间: 2021年 01月 日 (第 周 星期 )
题 号
一
二
三
四
五
六
总分
评卷人
评卷得分

00

一、填空〔每小格1分，共18分〕
1.量度信息传输速率的单位是[比特/秒bit/s]；量度码元传输速率的单位是 [波特B]；量度频带利用率的单位是[B/Hz]与 [b/s/Hz]。量度数字通信系统可靠性的指标有[误码率]与[信号抖动]。
2.在数字通信中，话音信号的最高频率限制在［3400 Hz］，［IUT-T］规定话音信号的抽样频率为［8000 Hz］。
3.在数字通信中，Pulse Code Modulation的中文意思是［脉冲编码调制］。信源编码与信道编码是相互制约的，它们各自的目的是[提高通信的有效性]与［提高通信的可靠性］。
4.ITU-T推荐的PDH是［准同步数字体系］的意思；欧洲与中国采用[]作为它的第一级(一次群)速率。
5.SDH的根本网络单元有TM、 ADM、REG与SDXC，它们的意思分别是［终端复用器］、［分插复用器］、［ 再生中继器］与［ 数字穿插连接设备］。
二、专题〔共22分〕
PCM 30/32路典型终端设备是多路通信中的一个基群设备。试就其帧构造做出较详细的说明(即列出其根本特性与参数等)。

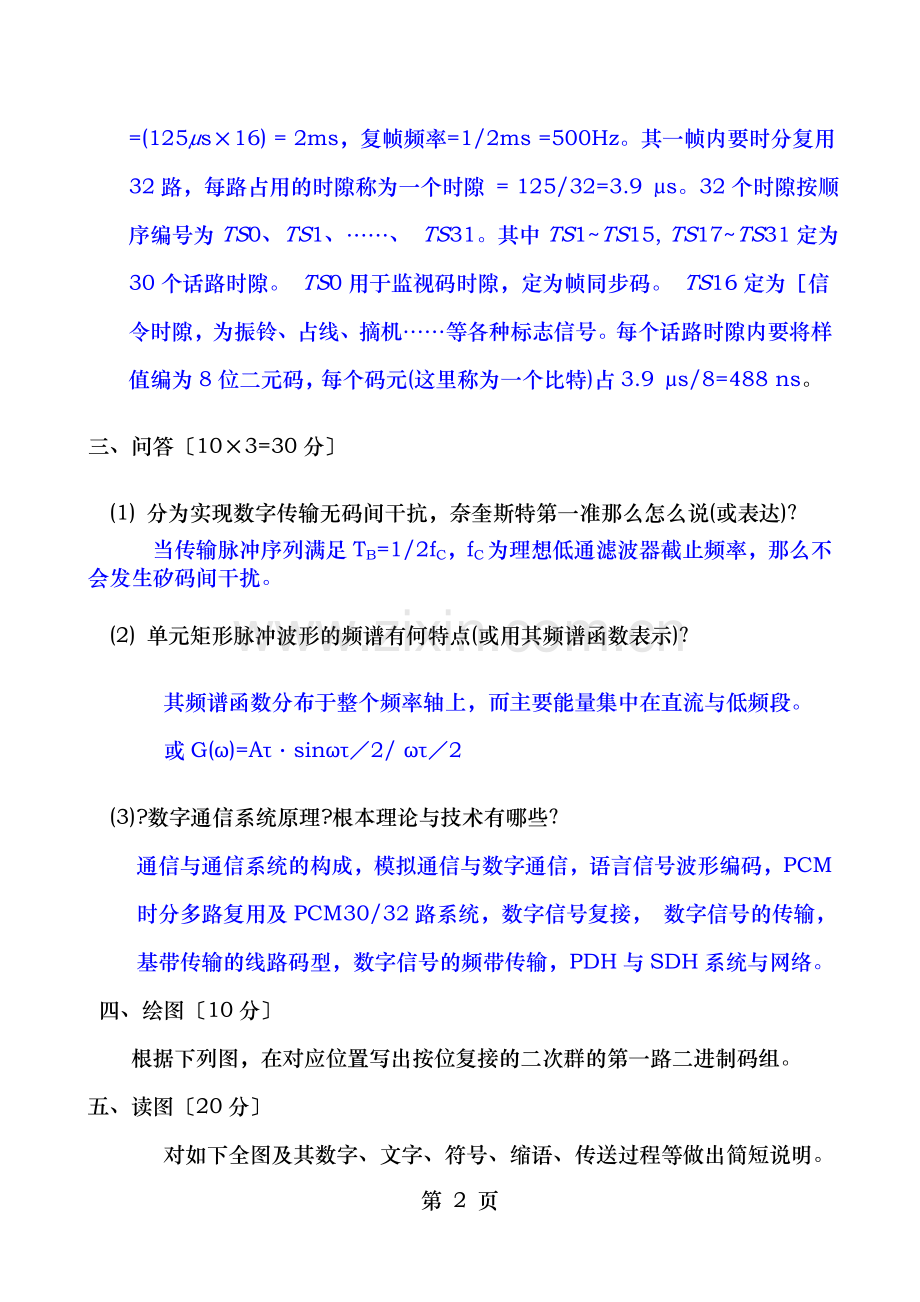

话路数目为 30路。抽样频率为8 kHz。压扩特性是 A /13折线压扩律，编码位数是k=8，采用逐次比拟型编码器，其输出为折叠二进制码。每帧时隙数为32，该设备的时分复用由16帧组成一个复帧，所以复帧周期 =(125μs×16) = 2ms，复帧频率=1/2ms =500Hz。其一帧内要时分复用32路，每路占用的时隙称为一个时隙 = 125/32=3.9 μs。32个时隙按顺序编号为TS0、TS1、……、 TS31。其中TS1~TS15, TS17~TS31定为30个话路时隙。 TS0用于监视码时隙，定为帧同步码。 TS16定为［信令时隙，为振铃、占线、摘机……等各种标志信号。每个话路时隙内要将样值编为8位二元码，每个码元(这里称为一个比特)占3.9 μs/8=488 ns。
三、问答〔10×3=30分〕
(1) 分为实现数字传输无码间干抗，奈奎斯特第一准那么怎么说(或表达)？
当传输脉冲序列满足TB=1/2fC，fC为理想低通滤波器截止频率，那么不会发生矽码间干扰。
(2) 单元矩形脉冲波形的频谱有何特点(或用其频谱函数表示)？
其频谱函数分布于整个频率轴上，而主要能量集中在直流与低频段。
或G(ω)=Aτ·sinωτ／2/ ωτ／2
(3)?数字通信系统原理?根本理论与技术有哪些？
通信与通信系统的构成，模拟通信与数字通信，语言信号波形编码，PCM 时分多路复用及PCM30/32路系统，数字信号复接， 数字信号的传输，基带传输的线路码型，数字信号的频带传输，PDH与SDH系统与网络。
四、绘图〔10分〕
根据下列图，在对应位置写出按位复接的二次群的第一路二进制码组。
五、读图〔20分〕
对如下全图及其数字、文字、符号、缩语、传送过程等做出简短说明。
这是数字信号复接的同步数字体系SDH的帧构造。其最根本的模块信号是STM-1〔即同步传递模块-1〕，速率为／s。SOH为段开销； AU-PTR为管理单元指针；STM-N(N=1、4、16、64···正整数)为信息净负荷区域(含通道开销〕。同步传递模块STM由270(列)×N×9(行)组成；传输方向从左至右，从上到下；帧周期为125μs(即一帧的时间)。整个270×N×9个字节传送完后再转入下一帧，如此一帧一帧地传送下去。
