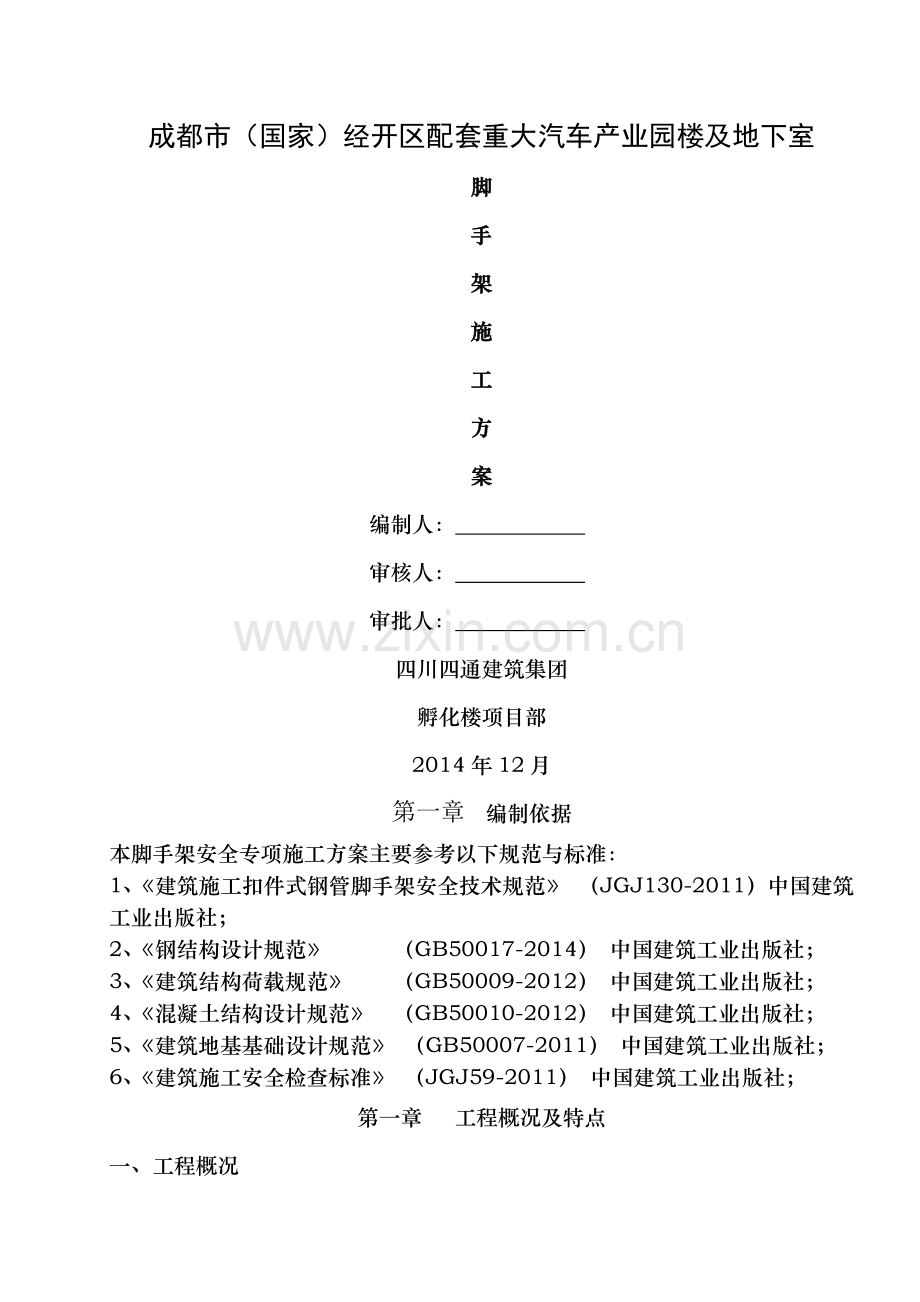

脚手架施工方案最终版.doc

成都市（国家）经开区配套重大汽车产业园楼及地下室
脚
手
架
施
工
方
案
编制人：
审核人：
审批人：
四川四通建筑集团
孵化楼项目部
2014年12月
第一章 编制依据
本脚手架安全专项施工方案主要参考以下规范与标准：
1、《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2011）中国建筑工业出版社；
2、《钢结构设计规范》 （GB50017-2014） 中国建筑工业出版社；
3、《建筑结构荷载规范》 （GB50009-2012） 中国建筑工业出版社；
4、《混凝土结构设计规范》 （GB50010-2012） 中国建筑工业出版社；
5、《建筑地基基础设计规范》 （GB50007-2011） 中国建筑工业出版社；
6、《建筑施工安全检查标准》 （JGJ59-2011） 中国建筑工业出版社；
第一章 工程概况及特点
一、工程概况
工程名称：成都市（国家）经开区配套重大产业园（孵化楼）
地址：成都市龙泉驿区经开区新区十二线以北，三线以东，四线以西
结构类型：框剪结构
计划工期：450天
施工面积：452
层数：孵化楼为25层，地下一层，地面到大屋面25层.地面以上两层分别为4.50米，以上各层3.80米。
建筑分类等级：场地地震基本烈度为7度,按地震烈度7度设防,设计地震分组为第三组,设计基本地震加速度值为0.10g,建筑抗震设防类别为丙类,建筑结构的安全等级:二级;地下室地基基础设计等级:为丙级，地下室的部分框架抗震等级为三级；主楼部分地基基础设计等级:乙级.主楼结构抗震等级及裂缝控制等级为三级;
第二章、脚手架工程
一、脚手架设计布置概况
本工程采用10层以下采用落地式双排脚手架搭设高度约米，10层以上分别为每五层采用搭设悬挑式双排脚手架，另考虑施工条件局部地方从5层起挑分别为每五层采用搭设悬挑式脚手架。立杆采用单立管。立杆的纵距米，立杆的横距米，内排架距离结构不大于150mm，立杆的步距1.80米。采用的钢管类型为48×3.6，连墙件采用2步3跨，竖向间距5.2米，水平间距3.0米。施工活荷载为2，同时考虑2层施工。采用竹笆片3层做为硬防护，在每层中间增设一道水平兜网，荷载为，安全网荷载取2。竹笆片下在外架内添设两根水平钢管作为填芯，大横杆在小横杆上面，且主结点间增加两根大横杆。基本风压2，高度变化系数，体型系数。悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度米，建筑物内锚固段长度2.75米。悬挑水平钢梁上面的联梁采用16号工字钢，相邻悬挑钢梁之间的联梁上最多布置1根立杆。 悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.25m。拉杆采用直径12.50mm钢丝绳。
1、本工程挑脚手架采用16号工字钢做悬挑梁的脚手架，搭设高度为5层共19米。
2、悬挑架必须有足够的承载能力与稳定性，施工过程中的各种荷载不得超过结构的容许荷载，以确保安全。
3、脚手架必须满足施工需要，保证施工人员临边作业安全，不使人员或材料从架上掉落，达到安全维护作用。
4、严格按中华人民共与国行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJI30-2011）及省级行业标准《建筑施工安全检查标准》（JGJ59-2011）实施意见设计与施工。
5、材料要求及准备
（1）钢管选用国标《直缝电焊钢管》（GB/T13793-1992），质量符合国标碳素结构钢（GB/T700-2006）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。
（2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831-1995）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。
扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。
（3）脚手板采用由木工板制作。
二、纵向水平杆
（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；
（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于 0.50m；
（3）纵向水平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；
三、横向水平杆
（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的外伸长度 300mm；
（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；
（3）使用竹笆片时，在双排脚手架的绑扎点不少于四个点。
四、脚手板
（1）作业层脚手板应铺满，铺稳，离开墙面120～150mm；
（2）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上；
（3）作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定；
五、立杆
（1）每根立杆底部设置底座或垫板；
（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm；
（3）脚手架底层步距不大于2m；
(4) 立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为2步3跨
（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：
a. 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；
b.搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。
（6）立杆顶端高出女儿墙上皮1m，高出檐口上皮；
六、连墙件
（1）宜靠近主节点设置，偏离主节点的距离不大于300mm；
（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；
（3）优先采用菱形布置，也可采用方形，矩形布置；
（4） 一字型、开口型脚手架两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m。
(5) 采用刚性连墙件与建筑物可靠连接，亦可采用拉筋与顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。
（6）连墙件的构造要求：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接；
(7) 连墙件的构造要求：连墙件必须采用可承受拉力与压力的构造，使用钢管进行预埋在混凝土圈梁柱等结构部位。作为硬型连接点。
（8）当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度～60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除；
（9）架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施；
七、门洞处构造
（1）门洞采用上升斜杆，平行弦杆桁架结构型式，斜杆与地面的倾角在45度～60之间。
八、剪刀撑与横向斜撑
(1) 每道剪刀撑跨越立杆的根数 0.35，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度～60度之间；
(2) 外侧立面的两端各设置一道剪刀撑，由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m；
（3）剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm；
（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；
（5）横向斜撑的设置应在同一节间，由底至顶层呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜撑固定在其伸出端上；斜撑采用通长杆件，接长使用时采用对接扣件连接或搭接；
(6) 脚手架可不设横向斜撑；
九、斜道
(1) 脚手架采用之字型斜道；
（2）斜道宜附着外脚手架或建筑物设置；运料斜道宽度不宜小于，坡度宜采用1:6；人行斜道宽度不宜小于1m，坡度宜采用1：3；
（3）拐弯处应设置平台，其宽度不应小于斜道宽度；
（4）斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为，挡脚板高度不应小于180mm；
（5）运料斜道两侧，平台外围与端部均设置连墙件；每两步应加设水平斜杆，设置剪刀撑与横向斜撑。
（6）斜道脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；接头采用搭接；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；
（7）3 人行斜道与运料斜道的脚手板上应每隔250～300mm设置一根防滑木条，木条厚度宜为20～30mm。
十、地基与基础
根据本工程脚手架搭设高度与施工现场的土质情况，对脚手架基础按《建筑地基基础工程施工质量验收规范》（GB50202-2013）的有关规定进行处理。架基采用三七灰土回填，考虑到外架的牢固、稳定、安全、必须对基上土分层夯实，平整，再浇C15砼垫层10cm厚抹平，脚手架底座面标高应高于自然地平50mm，四周做返水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应准确放样定位。本工程落地脚手架是搭设在±0.000的现浇C30楼板上，强度符合要求。
十一、脚手架拆除
（1）应全面检查脚手架的扣件连接、连墙件，支撑体系等是否符合构造要求；
（2）应根据检查结果确定拆除顺序与措施，经主管部门批准后方可实施；
（3）应由施工负责人进行安全技术交底；
（4）拆除作业应由上而下逐层进行；
（5）连墙件必须随脚手架逐层拆除，严禁先拆连墙件整层或数层后再拆除脚手架，分层拆除，高度不应大于2步，如大于2步，应增设连墙件加固；
（6）当拆至最后一根立杆高度时，应在适当位置加临时抛撑后再拆除连墙件；
（7）各构配件严禁抛掷至地面。
十二、脚手架施工图
脚手板对接 脚手板搭接
型钢悬挑脚手架构造
20圆钢锚环
悬挑钢梁楼面构造
剪刀撑布置
连墙件拉结楼板预埋钢管示意图
十三、悬挑式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算的脚手架为双排脚手架，搭设高度为15.6米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距米，立杆的步距米。
采用的钢管类型为48×3.5， 连墙件采用2步3跨，竖向间距3.80米，水平间距4.5米。
施工均布荷载为2，同时施工2层，脚手板共铺设6层。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度米，建筑物内锚固段长度2.85米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物。拉杆采用钢丝绳。
一、大横杆的计算:
大横杆按照三跨连续梁进行强度与挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板与活荷载作为均布荷载计算大横杆的最大弯矩与变形。
1.均布荷载值计算
大横杆的自重标准值
脚手板的荷载标准值×
活荷载标准值×
静荷载的计算值××
活荷载的计算值×
大横杆计算荷载组合简图(跨中最大弯矩与跨中最大挠度)
大横杆计算荷载组合简图(支座最大弯矩)
2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯矩计算公式如下:
跨中最大弯矩为
××1.120)×2
支座最大弯矩计算公式如下:
支座最大弯矩为
××1.120)×2
我们选择支座弯矩与跨中弯矩的最大值进行强度验算：
×1062
大横杆的计算强度小于2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下:
静荷载标准值
活荷载标准值
三跨连续梁均布荷载作用下的最大挠度
××0.800)×4/(100××105×
大横杆的最大挠度小于与10mm,满足要求!
二、小横杆的计算:
小横杆按照简支梁进行强度与挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩与变形。
1.荷载值计算
大横杆的自重标准值×
脚手板的荷载标准值××
活荷载标准值××
荷载的计算值×××
小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩与
均布荷载最大弯矩计算公式如下:
集中荷载最大弯矩计算公式如下:
×0.038)×2×
×1062
小横杆的计算强度小于2,满足要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度与
均布荷载最大挠度计算公式如下:
集中荷载最大挠度计算公式如下:
小横杆自重均布荷载引起的最大挠度
××4/(384××105×
集中荷载标准值
集中荷载标准值最不利分配引起的最大挠度
××(3×2-4×2/9)/(72××105×
最大挠度与
小横杆的最大挠度小于与10mm,满足要求!
三、扣件抗滑力的计算:
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取；
R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
1.荷载值计算
横杆的自重标准值×
脚手板的荷载标准值××
活荷载标准值××
荷载的计算值×××
单扣件抗滑承载力的设计计算满足要求!
当直角扣件的拧紧力矩达时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取；
双扣件在20kN的荷载下会滑动,其抗滑承载力可取；
四、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载与风荷载。
静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN/m)；本例为
(2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为
×7××
(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为
(4)吊挂的安全设施荷载，包括安全网(kN/m2)；
经计算得到，静荷载标准值。
活荷载为施工荷载标准值产生的轴向力总与，内、外立杆按一纵距内施工荷载总与的1/2取值。
经计算得到，活荷载标准值×2××
风荷载标准值应按照以下公式计算
其中 W0 —— 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2012)的规定采用：
Uz —— 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2012)的规定采用：
Us —— 风荷载体型系数：
经计算得到，风荷载标准值×××2。
考虑风荷载时,立杆的轴向压力设计值计算公式
风荷载设计值产生的立杆段弯矩 MW计算公式
×2/10
其中 Wk —— 风荷载基本风压标准值(kN/m2)；
la —— 立杆的纵距 (m)；
h —— 立杆的步距 (m)。
五、立杆的稳定性计算:
1.不考虑风荷载时,立杆的稳定性计算
其中 N —— 立杆的轴心压力设计值，；
—— 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到；
i —— 计算立杆的截面回转半径，；
l0 —— 计算长度 (m),由公式 l0 = kuh 确定，；
k —— 计算长度附加系数，取；
u —— 计算长度系数，由脚手架的高度确定，；
A —— 立杆净截面面积，2；
W —— 立杆净截面模量(抵抗矩3；
—— 钢管立杆受压强度计算值 (N/mm2)；经计算得到
[f] —— 钢管立杆抗压强度设计值，2；
不考虑风荷载时，立杆的稳定性计算 < [f],满足要求!
2.考虑风荷载时,立杆的稳定性计算
N —— 立杆的轴心压力设计值，；
—— 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到；
i —— 计算立杆的截面回转半径，；
l0 —— 计算长度 (m),由公式 l0 = kuh 确定，；
k —— 计算长度附加系数，取；
u —— 计算长度系数，由脚手架的高度确定；
A —— 立杆净截面面积，2；
W —— 立杆净截面模量(抵抗矩)，3；
MW —— 计算立杆段由风荷载设计值产生的弯矩，；
—— 钢管立杆受压强度计算值 (N/mm2)；经计算得到
[f] —— 钢管立杆抗压强度设计值，2；
考虑风荷载时，立杆的稳定性计算 < [f],满足要求!
六、连墙件的计算:
连墙件的轴向力计算值应按照下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：
Nlw = 1.4 × wk × Aw
wk —— 风荷载基本风压标准值，2；
Aw —— 每个连墙件的覆盖面积内脚手架外侧的迎风面积，×2；
No —— 连墙件约束脚手架平面外变形所产生的轴向力(kN)；
经计算得到，连墙件轴向力计算值
连墙件轴向力设计值 Nf = A[f]
其中 —— 轴心受压立杆的稳定系数,由长细比的结果查表得到；
2；2。
经过计算得到
Nf>Nl，连墙件的设计计算满足要求!
连墙件采用扣件与墙体连接。
经过计算得到大于扣件的抗滑力，不满足要求!
连墙件扣件连接示意图
七、悬挑梁的受力计算:
悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
本工程中，脚手架排距为800mm，内侧脚手架距离墙体250mm，支拉斜杆的支点距离墙体 = 1050mm，
水平支撑梁的截面惯性矩4，截面抵抗矩3，截面积2。
受脚手架集中荷载
水平钢梁自重荷载××××
悬挑脚手架示意图
悬挑脚手架计算简图
经过连续梁的计算得到
悬挑脚手架支撑梁剪力图(kN)
悬挑脚手架支撑梁弯矩图(kN.m)
悬挑脚手架支撑梁变形图(mm)
各支座对支撑梁的支撑反力由左至右分别为
最大弯矩
抗弯计算强度×106××2
水平支撑梁的抗弯计算强度小于2,满足要求!
八、悬挑梁的整体稳定性计算:
水平钢梁采用16号工字钢,计算公式如下
其中 b —— 均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：
由于b大于，按照《钢结构设计规范》(GB50017-2013)附录B其值用b'查表得到其值为
经过计算得到强度 ×106×2；
水平钢梁的稳定性计算 < [f],满足要求!
九、拉杆的受力计算:
水平钢梁的轴力RAH与拉钢绳的轴力RUi按照下面计算
其中RUicosi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力 RCi=RUisini
按照以上公式计算得到由左至右各钢绳拉力分别为
十、拉杆的强度计算:
拉绳或拉杆的轴力RU我们均取最大值进行计算，为RU=15.151kN
拉绳的强度计算：
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：
其中[Fg] —— 钢丝绳的容许拉力(kN)；
Fg —— 钢丝绳的钢丝破断拉力总与(kN)；
—— 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取、与；
K —— 钢丝绳使用安全系数，取6.0。
选择拉钢丝绳的破断拉力要大于6.000×kN。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1570MPa，直径13mm。
钢丝拉绳的吊环强度计算：
钢丝拉绳的轴力RU我们均取最大值进行计算作为吊环的拉力N，为
N=RU=15.151kN
钢丝拉绳的吊环强度计算公式为
其中 [f] 为吊环抗拉强度，取[f] = 50N/mm2，每个吊环按照两个截面计算；
所需要的钢丝拉绳的吊环最小直径 D=[15151××50×2)]1/2=14mm
十一、锚固段与楼板连接的计算:
1.水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：
水平钢梁与楼板压点的拉环受力R=10.897kN
水平钢梁与楼板压点的拉环强度计算公式为
其中[f]为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的水平钢梁与楼板压点的拉环最小直径 D=[10897××50×2)]1/2=12mm
水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。
2.水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下：
锚固深度计算公式
其中 N —— 锚固力，即作用于楼板螺栓的轴向拉力，；
d —— 楼板螺栓的直径，d = 20mm；
[fb] —— 楼板螺栓与混凝土的容许粘接强度，计算中取2；
h —— 楼板螺栓在混凝土楼板内的锚固深度，经过计算得到 h 要大于×20×。
3.水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下：
混凝土局部承压的螺栓拉力要满足公式
其中 N —— 锚固力，即作用于楼板螺栓的轴向拉力，；
d —— 楼板螺栓的直径，d = 20mm；
b —— 楼板内的螺栓锚板边长，b=5d=100mm；
fcc —— 混凝土的局部挤压强度设计值，计算中取2；
经过计算得到公式右边等于
楼板混凝土局部承压计算满足要求!
四、外悬挑拉双排架子搭设要求
1、预埋型钢卡箍、吊环、预留洞必须按外挑钢梁的放线位置预埋（测量员放线），埋入砼锚固长度应符合方案设计要求，并按方案设计施工大样图成型，且必须用未经冷拉的HPB235号钢筋。在砼捣固时必须对预埋件进行位置校正。
2、脚手架所用架管扣伴必须是符合方案设计的杆件配件，禁止使用与方案设计不符与不合格的产品。
3、连墙杆按两步三跨设置，连墙拉结杆如果恰好在外架步距相同位置，将拉结杆连结在内外立杆上并以此代替步距横杆；如拉结杆不在步距相同位置，此拉结杆就拉在内立杆上，在靠外墙边5厘米处拉结杆下面增加木楔子，以利于挑住外架。
4、联墙杆的间距大小还与脚手架的高、立杆承受的内力大小等有关。该工程脚手架总高较大，立杆承受的内力大小不一致，这些变化可用每个联墙杆的覆盖面积来控制 。
脚手架总高与联墙杆的覆盖面积
脚手架高度
竖向间距（h）
水平间距（la）
每根连墙杆覆盖面积（㎡）
双排
≤18m
2h
3la
≤20
5、严格按脚手架搭设程序组织施工
（1）脚手架搭设程序。
安放、调校、稳固悬挑梁16号工字钢——竖立杆——放纵向扫地杆——第一步纵向水平杆（大横杆）——第一步横向水平杆（小横杆）——剪力撑——连墙杆——铺竹笆脚手板。
周边脚手架应从角部开始向两边延伸交圈搭设。
按定位安放型钢梁调校、固定。在设置第一排连墙杆前，沿外架周边每间隔6m应设一根支撑抛杆，以确保构架稳定与架上作业人员的安全。
（2）安装型钢时间的确定：
第一悬挑段型钢安装时，下部支撑架尚未拆除，这时悬挑架应借助下部支架系统承力，应待预埋吊环的砼达到设计强度值 ft=1.10N/mm2时才能施加施工荷载（相当于C20砼强度等级，通过取砼试件试压确定）。
第二悬挑段以第一悬挑段为依托承力搭设。
（3）应按定位将工字钢安放定位，固定牢固，铺脚手板，按定位依次搭设，将立杆与扫地大横杆与小横杆连接固定，然后安设第一步的纵向工钢，随即校正立杆垂直度之后预以固定，并按此要求继续向上搭设。
（4）剪力撑设置：
1）为了增加脚手架的纵向稳定性与整体性，凡转角处及剪刀撑设置距离达到或接近15m时均应设置剪刀撑。剪刀撑设置于双排脚手架的外排架的外侧，剪刀撑斜杆与地面水平线的倾斜度应控制在45°—60°范围内按架高通高设置。剪刀撑的斜杆的接长必须用活动扣件（旋转扣件）搭设接长，搭接长度不小于1m，搭接活动扣件不少于2个，斜杆端部出扣件边缘的长度不小于10cm。剪刀撑斜杆与外架立杆相交的位置均应用活动扣件（旋转扣件）连接。
2）、脚手架在水平面内由大横杆与小横杆组成一层层水平的空腹桁架。在作业层铺板层内，由于满铺的脚手板，保证着这一层有较大的横向刚度，本工程为高层脚手架，顶层应满铺脚手板，以保证脚手架的顶端有足够的卸载层。
（5）竹笆脚手板铺设：脚手板距墙不应大于20cm，脚手板下面的支撑纵向水平杆间距不应大于90cm,脚手板两边应用10#铅丝捆扎于横杆上。每隔一层铺设竹笆脚手板。
（6）扣件螺栓的紧固要求：扣件螺栓的紧固力矩不得小于40N.m，且不大于65N.m。
（7）栏杆与挡脚板的设置：在操作层应设置安全防护栏杆两道，上栏杆高1.20m，下栏杆居中设置。首层除满铺架板处，并应设挡脚板，挡脚板高不低于180mm，设于外架外侧，用红白油漆斜45°间隔180mm分色刷漆。
（8）工人在架上进行外架搭设作业时，作业面必须铺设足够数量的脚手板并捆扎牢固，操作人员必须戴安全帽与佩带安全带。不得单人进行装设较重杆配件。应二人以上协同作业，避免发生失衡，脱手、碰撞、滑跌等不安全事故。
（9）在搭设过程中不得随意变更调整实际计算确定的立杆间距，立杆设置的允许偏差为正100mm负200mm。如必须进行大于允许正偏差的调整，必须报请技术主管核准。
（10）外脚手架每搭设三步架高必须进行一次验收，主要检查立杆纵距、大横杆步高、小横杆间距、连墙杆设置点位置方法与牢固程度、同跨内水平大横杆的高度差、扣件螺栓的紧固程度。经验收合格的外架才能提供使用并挂牌。
（11）在结构层砼未达到架子设计要求强度时，应依托下段悬挑架搭设5.4m高（三步）单排外防护架，但必须在高度3.8m范围内与主体施工架做暂设连接，连接距离为两跨立杆。
（12）其它未尽事项按（JGJ59—2011）《建筑施工安全检查标准》与（JGJ130—2011）《建筑施工扣件式钢管脚手架安全技术规范》要求执行。
五、构造要求
1、纵向水平杆的构造要求：
（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；
（2）纵向水平杆接长宜采用对接扣件连接，或搭接。对接、搭接应符合下列规定：
1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；
3）使用竹笆脚手板，横向水平杆应作为纵向水平杆的支座，用直角扣件固定在立杆上,并沿纵向在中间增设一根水平杆(可随工作面搭设或拆除),以方便竹笆脚手板的铺设。
2、横向水平杆的构造要求：
（1）主节点处必须设置一道横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。
（2）使用竹笆脚手板，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆下。
3、脚手板的设置要求：
（1）作业层脚手板应满铺、铺稳，离开墙面120－150mm；
（2）竹笆脚手板应设置在三根纵向水平杆上，应将脚手板两边与纵向水平杆可靠固定，严防倾翻。
（3）作业层端部脚手板探头长度应取小于150mm，其板长两端均应与支承杆可靠地固定。
（4）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：
1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
2）搭接长度不应小于1 m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
3）立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。
4、剪刀撑与横向斜撑的设置要求：
（1）双排脚手架应设剪刀撑与横向斜撑。
（2）剪刀撑的设置应符合下列规定：
1）每道剪刀撑的宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间。
2）必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m。
3）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
（3）横向斜撑的设置应符合下列规定：
1）横向斜撑应在同一节间，由二层至顶层呈之字型连续布置。
2）一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道。
六、特殊部位处理
1、斜道
（1）脚手架斜道是作为人员上下通行用的通道，宽度不宜小于1m，坡度宜为1：3（高：长）。一般为之字型，只有脚手架高度在3m以下时才可以搭设一字形斜道。之字形斜道的拐弯处要设置休息平台，宽度不小于1.2m。
（2）斜道处立杆的荷载往往最大，因为层层有脚手架板及挡脚板等重量，因此斜道处的立杆要验算其稳定性，若不足时，可采取增加钢管立杆的方法或局部卸荷措施。
（3）斜道两侧、端部及平台外围，必须设置纵向支撑剪刀撑。宽度大于2m的斜道，在脚手板下的小横杆下，应设置之字形横向支撑。道两侧及平台外围应设置两道护身栏杆及高度不小于180㎜的挡脚板。
（4）斜道脚手板上必须设防滑条，防滑条间距不大于300㎜。采用搭接法铺脚板时，接头必须在小横杆。
2、洞口
（1）脚手架遇到施工时需通行的门洞口时，为了施工方便与不影响通行与运输，应将洞口的立杆抽走。这样洞口上的立杆不能落到基底上，这时应采取的构造措施是：
1）洞口上的立杆从洞口上的大横杆开始绑扎。
2）洞口上的内外大横杆可用两根钢管加强。
3）脚手架内外两侧在洞口边要加设人字斜撑，斜撑与地面成60夹角。斜撑应与洞口上的立杆与大横杆绑扎牢固，使立村上所传来的荷载通过斜撑传递到地基。
4）洞口两侧的立杆，可用双钢管加强。
3、挑檐与其它出部位，采用斜杆将脚手架挑出，形成挑脚手架。斜杆应在每根立杆上挑出。与水平面夹角不得小于600。斜杆两端均应交于立杆与大横杆、小横杆的节点处。挑脚手架挑出部分高度不超过两步架，挑出部分宽度与斜杆间距无法不得大于1.5m，其小横杆间距不得大于1m，两端必须绑牢。使用荷载不得超过100N/㎡。
4、架高超过40m且有风流作用时，应采取抗上升翻流作用的连墙措施。
5、高度在24m以上，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
6、封顶
（1）脚手架封顶时，为了保证施工时的安全，外排立杆高度必须超过房屋檐口的高度。并要绑扎两道护身栏与一道挡脚板，立挂安全网。房屋外立杆的高度要超出女儿墙顶1m，对坡屋顶必须超过檐口1.5m。内排立杆只要低于檐口底150-200㎜。在最上一排联墙杆上部的自由高度≥4m。
第三章、成品保护
1、在使用过程中，脚手架的工作情况必须定期进行检查并作出记录，发现隐患及时采取加固措施，严防变形与发生倒塌事故。
2、任何人不得随意挪动或拆除脚手架的各部分，如改变架体必须履行报批手续。
3、不得将支模斜撑连接在脚手架上。
4、不得用硬物敲击脚手架。
第四章、安全措施技术要求
1、架子工必须持证上岗，在操作过程中应始终坚持正确使用“安全三宝”。
2、脚手板要铺满、稳定、牢固、不得有空头板。
3、六级或六级以上大风天气，以及大雪、大雾、大雨天气应停止脚手架的使用，并采取保护措施。
4、脚手架的使用以脚手板上实际作用的荷载为准，脚手架工程均布荷载一般(以设计计算为准)不得超过200kg／m。
5、避免因高空坠物而威胁施工人员及周围行人、车辆的安全，采用全封闭施工，外架除满挂符合要求的密目式安全网外，另外随操作层在外立杆一圈均设200高的安全挡板，在二层项板以上沿车辆行人道挑设一圈斜向安全防护棚，按现场已经搭设的方案操作，确保施工安全。
