非开挖定向钻工程资料.doc

南京XX天然气有限公司
高压输气管线（）工程

竣
工
资
料

南京市永耀非开挖工程有限公司
二○一一年四月十八日

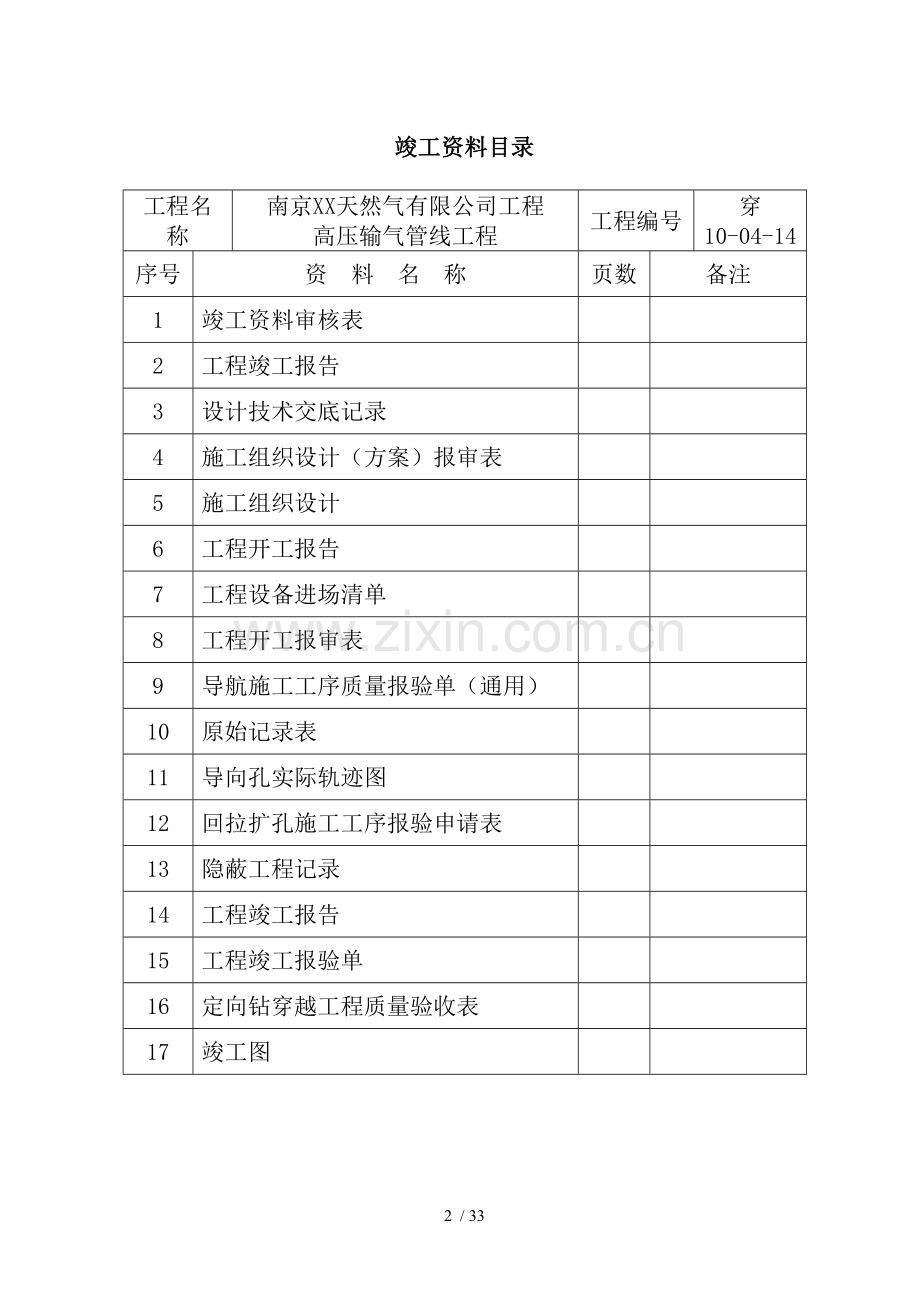

竣工资料目录

工程名称
南京XX天然气有限公司工程
高压输气管线工程
工程编号
穿10-04-14
序号
资 料 名 称
页数
备注
1
竣工资料审核表

2
工程竣工报告

3
设计技术交底记录

4
施工组织设计（方案）报审表

5
施工组织设计

6
工程开工报告

7
工程设备进场清单

8
工程开工报审表

9
导航施工工序质量报验单（通用）

10
原始记录表

11
导向孔实际轨迹图

12
回拉扩孔施工工序报验申请表

13
隐蔽工程记录

14
工程竣工报告

15
工程竣工报验单

16
定向钻穿越工程质量验收表

17
竣工图

竣 工 资 料 审 核 表

工程名称
康斋苑向北穿越建设路国税局工程
工程编号
穿10-04-14
建设单位
南京XX天然气管道工程有限公司
开工时间
2010.4.14
施工单位
南京市永耀非开挖工程有限公司
竣工时间
2010.4.17
监理单位
陕西省方城石油化工建设监理有限责任公司
资料交审时间
2010.4.18
施工单位

意 见

负责人： 年 月 日
监理单位

意 见

总监理工程师： 年 月 日
工程管理

意 见

负责人： 年 月 日
资料管理

意 见

负责人： 年 月 日
设 计 技 术 交 底

工程名称
康斋苑向北穿越建设路国税局工程
工程编号
穿10-04-14
组织交底单位
南京XX天然气管道工程有限公司
交底日期
2010.4.14
参 加 单 位
建设单位
南京XX天然气管道工程有限公司
设计单位

施工单位
南京市永耀非开挖工程有限公司
监理单位
陕西省方城石油化工建设监理有限责任公司
设计交底内容及议定事项

1、康斋苑向北穿越建设路国税局DE110管93米，穿越路面深度不小于4.6米。
2、搞好安全、文明施工工作。
3、搞好铜线的防护工作。

施工单位：(盖章)

代表(签字)

年 月 日
设计单位：(盖章)

代表(签字)

年 月 日
建设单位：(盖章)

现场代表(签字)

年 月 日
监理单位：(盖章)

监理工程师(签字)

年 月 日
施工组织设计/方案报审表

工程名称：康斋苑向北穿越建设路国税局工程

致：陕西省方城石油化工建设监理有限责任公司（监理单位）

兹报验：
□ 1 单位工程施工组织设计。
□ 2 康斋苑向北穿越建设路国税局 工程分部（子分部）/分项工程施工方案。
□ 3 特殊工程专项施工方案。
□ 4 施工用大型机械设备。
□ 5
本次申报内容系第 1 次申报，申报内容项目经理部/公司技术负责人已批准。
附件：
施工组织计/方案。

承包单位项目经理部（章）：

项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

专业监理工程师审查意见：

专业监理工程师： 日期：
总监理工程师审核意见：

项目监理机构（章）：

专业监理工程师： 日期：
注：承包单位项目经理部应提前7日提出本报审表。
工 程 开 工 报 告

工程名称
康斋苑向北穿越建设路国税局工程
工程编号
穿10－04－14
工程地点
康斋苑
计划开工日期
2010.4.14
合 同 号

合同工期
5天
工程造价
元
工程内容
开工前已达到的条件

1、康斋苑向北穿越建设路国税局DE110管93米，穿越路面深度不小于4.6米。

1、施工组织设计已批准。
2、设备、机具已进场，整理完毕。
3、施工准备工作就绪：工程勘察资料复检、河流、地形勘察、管线位置复测、技术交底、施工技术方案。
4、所铺管线焊接工作已完成。
经审定，同意实际开工日期为： 年 月 日
施工单位：（盖章）

代表（签字）

年 月 日
建设单位：（盖章）

现场代表（签字）

年 月 日
监理单位：（盖章）

监理工程师（签字）

年 月 日
工程设备进场清单

工程名称：康斋苑向北穿越建设路国税局工程
序号
工程设备规格、型号
进场时间
数量
生产厂家
自检情况
01
FDP-15非开挖钻机
2011.5.25
1
黄海机械厂
良好
02
RD386G2导向仪
2011.5.25
1
英国
良好
03
H-2200W汽油发电机
2011.5.25
1
福建闽东
良好
04
1.75T工具车
2011.5.25
1
江西
良好
05
5.0T运输车
2011.5.25
1
长春
良好
06

07

08

09

10

施工单位自检结果：良好 工程项目经理：

年 月 日

监理意见： 工地监理人员：

年 月 日

工程开工报审表

工程名称：康斋苑向北穿越建设路国税局工程

致：陕西省方城石油化工建设监理有限责任公司（监理单位）

我单位承担的 康斋苑向北穿越建设路国税局 工程/分包工程的准备已完成，并已报验通过下列内容：
□ 工程施工组织设计
□ 工程用材料与设备
□ 施工用大型机械设备
□ 管道工序的分项施工方案
□ 施工测量
□
申请于 2011 年 4 月 14 日开工，请核准。
附件：
1、项目经理部到岗人员情况一览表及有关证件。
2、进场材料、设备名称、数量、规格、性能一览表。
3、工长及特殊工种的姓名、职称、上岗证一览表及有关证件。
4、施工合同对以上3条内容的对应要求。

承包单位项目经理部（章）：

项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理审查意见：

□ 同意。 □不同意。

项目监理机构（章）：

专业监理工程师： 总监理工程师： 日期：

注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
工序质量报验单（通用）

工程名称：康斋苑向北穿越建设路国税局工程

致：陕西省方城石油化工建设监理有限责任公司（监理单位）
兹报验：
我单位已完成了 康斋苑向北穿越建设路国税局工程导向 施工工序，现报上该工序报验申请表，请予以审查与验收，以便进行下一步回拉扩孔施工。
附：导向孔实际轨迹符合设计轨迹要求。

验收时间：

本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。

承包单位项目经理部（章）：

项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及情况记录：

1、收到施工相应自评/检查资料与验收记录表共 页，收到时间：

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：

专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
工序质量报验单（通用）

工程名称：工程

致：陕西省方城石油化工建设监理有限责任公司（监理单位）
兹报验：
我单位已完成了 康斋苑向北穿越建设路国税局工程DE110管回拉扩孔 施工工序，现报上该工序报验申请表，请予以审查与验收，以便进行下一步回拉扩孔施工。
附：导向孔实际轨迹符合设计轨迹要求。
附：扩孔级次为：ø300mm—ø400mm，扩孔一遍并用ø400mm的拖管至符合所铺管线孔径的要求

验收时间：

本次报验内容系第 2 次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。

承包单位项目经理部（章）：

项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及情况记录：

1、收到施工相应自评/检查资料与验收记录表共 页，收到时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：

专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
隐 蔽 工 程 记 录

工程名称
康斋苑向北穿越建设路国税局工程
工程编号
穿10-04-14
隐蔽部位
康斋苑
施工图号
GYX-08
隐蔽前检查内容
1、导向孔实际轨迹
2、出、入土点位置及深度
3、成孔孔径
4、测试导线的捆绑工作。
5、管子焊接合格。
隐蔽方法
定向穿越
简图说明
根据导航记录绘制的导向孔实际轨迹及设计轨迹相吻合，轨迹误差在技术要求范围内，图见下页。
施工单位：（盖章）

技术负责人：

年 月 日
建设单位：（盖章）

现场代表：

年 月 日
监理单位：（盖章）

监理工程师：

年 月 日
定向钻穿越工程质量验收表

工程名称：康斋苑向北穿越建设路国税局工程
工程内容
1、康斋苑向北穿越建设路国税局工程DE110管93米，穿越路面深度不小于4.6米。
施工单位自 验
根据甲方对定向工程的技术要求与验收标准，本工程质量自评为合格。

负责人：

年 月 日
验收评定结 果

组织单位负责人：

年 月 日
验收组织单 位

监理单位

总/专监理工程师：

年 月 日
参加验收人 员

年 月 日
工 程 竣 工 报 告

工程名称
康斋苑向北穿越建设路国税局工程
工程编号
穿10-04-14
施工单位
南京市永耀非开挖工程有限公司
设计单位

建设单位
南京XX天然气管道工程有限公司
监理单位
陕西省方城石油化工建设监理有限责任公司
计划开工日期
2010.4.14
计划竣工日期
2010.4.17
实际开工日期
2010.4.14
实际竣工日期
2010.4.17
工程地点
康斋苑

工程量描述：

1、康斋苑向北穿越建设路国税局工程DE110管93米，穿越路面深度不小于4.6米。

施工单位：(盖章)

代表(签字)

年 月 日
设计单位：(盖章)

代表(签字)

年 月 日
建设单位：(盖章)

现场代表(签字)

年 月 日
监理单位：(盖章)

监理工程师(签字)

年 月 日
工程竣工报验单

工程名称：康斋苑向北穿越建设路国税局工程

致：陕西省方城石油化工建设监理有限责任公司（监理单位）
我方已按合同要求完成了康斋苑向北穿越建设路国税局工程，竣工资料自检完整，经自检合格，请予以检查与验收。

承包单位项目经理部（章）：

项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理审核意见：
经预验收，该工程
1、符合/不符合设计文件要求：
2、符合/不符合施工合同要求；
3、竣工资料符合/不符合要求；
4、符合/不符合施工合同要求。
综上所述，该工程竣工预验收合格/不符合，建设单位可以/不可以组织竣工验收。

项目监理机构（章）：

总监理工程师： 日期：
注：项目监理机构一般应在自收到本报验单之日起14日内回复。

沿建设路定向穿越工程
康斋苑向北穿越建设路国税局工程

施
工
组
织
设
计

编写：陈如生
审核：叶 刚

南京市永耀非开挖工程有限公司
二○一○年四月十八日
目 录

一、工程概况
二、施工组织安排
1．施工进度安排
2．任务划分
3．施工人员组织
4．设备
三、施工准备工作
1．施工总体安排
(1)临时设施位置搭建标准
(2)堆土点
(3)泥浆处理
(4)施工用水，用电
(5)临时排水
2．技术准备
3．协调方面
四、施工方法及技术措施
五、质量目标及质量保证措施
六、安全生产管理
七、施工平面图

一、工程概况：
受南京XX天然气管道工程有限公司委托，我公司承揽了康斋苑等工程顶管工程。在西小区分别南北穿越与东西穿越，铺设2孔90PE管，长度共为192米，质量达到设计标准，周边管线及市容环境、市貌不受影响。
二、施工组织安排
1．施工进度安排
该工程准备工作设备入场、打导向、扩孔拖管需6天，计划6天工期。
2．任务划分
施工队由施工队长，负责现场施工、民工的管理工作及安全。施工技术员负责把关施工当中的技术问题，确保任务的完成。
3．人员组织机构
该工程实行施工队长负责制，对本工程进行全面组织管理。
人员组成：
施工队长：王海涛
资 料 员：陈如生
技 术 员：李 伟
安 全 员：解小亮
4．设备
美国进口钻机一台 型号：VermmerD24×40A 美国进口泥浆搅拌系统，美国进口MARKⅢ导向系统，英国进口地下探测系统 型号：RD4000，泥浆泵2台，发电机2台，车辆3辆，人员12名。
三、施工准备工作
1．施工平面布置
(1)堆土点
渣土及时清理及归拢，土堆及时外运，工作场地余土袋装化。
(2)泥浆处理
进场前必须落实好运泥浆车辆，抽吸泥浆设备，放置方式，备用设备及动力源，确定泥浆罐的大小，泥浆处置点。严禁违章排放泥浆，如果泥浆处理中一旦发生故障，应停止施工，若确实不能停止必须报请领导妥善安排处理。
出场前将已敷设的管口堵住，坑内泥浆清除，扫清地面残留物．
(3)施工用水，用电
考虑到顶管施工用电与用水不允许间断，现场用两台发电机组，一台为备用，跟当地的公司联系水源，或租用当地的工业商业用电及工业商业用水。
(4)临时排水
非开挖施工将泥浆抽吸至泥浆箱中，待泥浆沉淀后再联系当地抽泥浆车将泥浆抽走，以避免影响工地所在地的市容市貌。
2．技术准备
(1)组织工程施工人员参及建设单位的施工技术交底工作。了解施工特点与技术要求，清楚设计要求与各项设计技术参数，同时要熟悉施工区域的地质情况。
(2)根据铺设管线的管径尺寸计算并确定回扩次数与回扩器的规格。同时根据回扩次数与回扩器的规格计算出整个工程所需的钻进泥浆用量。
(3)技术人员根据有关技术数据与建设单位提供的施工区域地下管网与障碍物等资料，通过钻进规划软件规划出模拟的钻进路径图，使操作人员可以直观的观察本工程整个钻进过程，预先了解钻进所需的钻杆数量与具体位置。
(4)施工前先对施工现场进行勘察，并结合建设单位提供的施工区域地下管网与障碍物等资料，搞清楚施工区域的地下管线，电线电缆与通讯等设备，以防施工时受损。
(5)施工区域在有条件的情况下须整平压实。场地要有足够的空间与足够的承载力，以满足钻机行走与固定位置的需要，必要时要采取相应的加固措施。
(6)在钻进路径的入地点挖一个工作坑，便于连接排水管线与更清楚的观察地下管线的情况。同时，还可以作为钻进泥浆的排放与收集点，工作坑深度为1.5—2米。
(7)根据现场实际情况，将管线沿回拖点(钻杆出土点)一字摆放，并安装好管线的管堵及连接件。
(8)施工机具的准备。施工机具的进场应根据施工进度的要求，选用技术先进、经济合理、性能可靠、使用安全、操作方便的工程机械，保证施工的正常使用。
(9)根据施工图在施工现场确定管线的穿越位置与穿越入(出)土点的位置。如现场情况及设计图纸不符，及时向建设单位、现场监理与设计单位申报，在监理与设计单位的指导下进行复查，如有设计变更，应遵照设计单位的变更文件进行重新测量定位。
(10)在施工现场确定管线的穿越路径上做好标志桩，并标注地面自然高程。
3．协调方面
由于本工程的特殊性，入土点也就是放钻机的位置，在绿化带当中，应配合甲方及时协调入场。
四、主要施工方法及技术措施
1．本工程采用定向钻非开挖施工工艺：
水平导向钻进法施工
首先，运用综合物探的方法，必要时使用进口的管线探测仪对施工区的地下管线进行了全面探测，准确的了解地下情况，确保施工中的管线安全与工程的顺利进行。
根据设计方案进行导向施工，场地三通一平，钻机定位，钻头按设计的入射角a钻入地层，进行造斜段及水平孔段的导向施工。导向时对钻头在地表监测，用探测仪跟踪测量方位角、倾角并随时纠正，并结合现场地下障碍物情况进行非开挖导向孔钻进以确保导向孔基本按设计轨迹钻进，保护好其它管线。
导向孔施工完成后，结合实际地层的土质情况与管道孔径，配置合适的泥浆，进行多次回扩。
拖管，封好堵头，结束施工，清理场地。
2．施工程序
(1)规划钻进路径图
根据施工图与建设单位提供的工程区域内地下管线及障碍物的有关资料，结合施工现场、钻进设备与穿越管线的实际情况，通过钻进规划软件规划出导向孔的钻进路径图。由钻进路径图可知：钻进路径的总长度：钻进所用钻杆数量；工程所需要的泥浆量。
(2)导向孔施工
导向孔钻进前将美国进口MARKIII导向系统的探头置于导向钻头，并测试探头反射信号是否正常。在钻进过程中，探测人员沿施工现场确定的燃气管线穿越路由(标志桩)方向，根据地面自然高程与所测获钻头的角度，深度等数据，判断钻孔位置及钻进路径图的偏差，同时将有关数据传送给钻机操作人员，再由钻机操作人员通过导向钻头对钻进路径进行调整。若偏差过大，应立即撤回钻杆重新钻进，确保实际钻进路径及规划钻进路由图基本吻合，为下一道工序的顺利实施打好基础。
(3)扩孔拉管
导向孔钻进完成后，在出土点卸下导向钻头，用Ø300mm回扩头进行回扩。当扩孔完成后，改用Ø400MM的扩孔器回扩二遍，然后用Ø400MM的扩孔器及管线的拖头连接，开始拖管。把管子拖入孔中，将管线拉到预定位置后将回扩头及管子拖头断开，拖管结束，穿越工程完成。
(4)钻进泥浆在导向孔钻进与回扩孔施工过程中，钻进泥浆通过泥浆混合系统、机载泥浆泵与钻杆导向钻头或回扩喷入钻孔中，其主要作用是冷却钻具、携带钻屑并排到地表，稳定孔壁以及降低钻进时所需的扭矩与回拖力。同时也在回拉时对铺管表面起保护作用。
3．物探斟查要求
物探部门接受项目后，赴现场勘查，对已定施工路段的地貌进行查看，测量，绘制平面图，认真写好平面标点的注释。
通过采访地下管线相关单位与周边居民等方式，仔细了解掌握每条管线埋设的地形，时间，背景，业主，管径，位置，材质，走向等情况，不放过任何一个有价值的细节，并在物探报告中反映出来。
对项目中所涉及的管线必须将两侧的人井撬开，测定它的埋深，查看管线情况，若发生确实难以判定的管位。采用打样洞，挖样槽，深入下水道等手段加以确定，绘制出一张准确的地下管线物探剖面图并在图内标出相应的注释。绘制出有待敷设管线的导向轨迹，出入人井规格或及人井接入的施工设计图。
4．经常性技术问题处理
目前非开挖技术中常用的技术时水平导向钻进，被广泛应用于穿越高速公路，铁路，建筑物，河流，闹市区等的排管工程。经常性遇到以下些技术问题，特制定以下处理规范。
问题：非开挖技术应用的最大障碍，是地下障碍物对非开挖的制约，由于历史遗留问题，地下管线建设的无序，如何提高探地雷达显示分辨力，探地雷达接受回波信号的准确性及可信度
处理：加强非开挖技术的研究及投入，考虑多种影响与干扰因素，如水流、电流、反复多次测试。
问题：由于钻孔大都处于地表层，地质松软，钻孔不易形成，孔洞易塌方。
处理：在易塌方地段，一方面改进泥浆提高护壁性能。另一方面，改变钻孔与回拖工艺，尽量缩短停钻时间，加快钻进速度，停止钻进时，仍要注入适量泥浆，保证孔内始终在正压，以保证钻机性能的很好发挥。
问题：管线所有的拖拉力时随管径与长度的增大而增大。如何调整拖拉力，确保机具的安全，保证管线的顺利穿越
处理：每次穿越任务确定后，要依据各种条件，如地质条件，管线自重。
五、质量目标及质量保证措施
本工程质量目标为优良级。为了安全、高质量完成该工程，从工程准备到实施的全过程都必须高标准、严要求，明确争创全优工程的奋斗目标，同时，健全的管理机构与质量管理网络是保证施工质量的必不可少的一环。公司向工地项目经理就即将实施与正在实施的工程中的质量问题发出工作指令，提出详细的指令性要求。项目经理按指令与工地工程师一起研究落实措施，并向公司汇报，重要的技术问题与决策必须事先取得公司同意，并通报建设单位与监理予以确认，公司将在每周收取一份工地周报，明细的叙述一周工程的进度、施工质量安全存在的问题等等，使工程始终处于建设单位，监理与公司的有效控制中，我们对工程制定了严格的质量控制守则。
本工程按国家颁布的《地基基础设计及施工规范》(GBJ202)、《市政工程施工及验收技术规程》执行，严格按图施工。
工程中遇到图纸修改或图纸错误及时及设计单位联系征得同意后办妥手续。各工序施工前认真进行施工技术交底，实行“三交”，即口头交，书面交，现场交。
施工中做到三级检查制度(自检，互检，专检)、隐蔽工程需经监理签字、验收，主要工序的施工必须在监理检查认可后方可进行。
对检查出得质量隐患与事故苗子要坚决整改，对已发生得质量事故要按(三不放过)得原则进行处理。
各种施工材料必须有完整得质保书，并按规定进行质量检查验收有关资料及时报监理，经验收合格后方可使用。对技术难度大，技术含量高得施工工序应拟订专门检查表及施工指令，以确保施工工序按质完成。
六、安全生产管理
安全生产管理措施
1．落实安全生产责任制，建立以项目经理为核心的安全组织，明确各级人员的安全责任。
2．加强工作人员的安全教育，提高安全意识
3．制定安全技术措施，开工前根据施工特点进行安全技术要求交底，对现场施工的机械设备，临时支撑，用电等方面存的安全隐患要及时消除，加强安全检查。
4．作业标准化：制定作业标准化，明确规定操作程序，步骤，采取技术人员、管理人员、施工人员“三结合”的方式，使施工操作简单化、专业化，并在实施中跟踪控制，消除不安全因素。
5．进入现场戴安全帽，施工班组兼职安全员，对每道工序进行安全技术交底。
6．电器设备必须有专人管理与维护，其他人员不准擅自乱动。
7．电力配电箱及电器设备要有防雨设施。
8．制订重点部位及特殊情况下安全措施，在进行导向孔施工与回拉扩孔时，遇到特殊地层与不明障碍物时，需停止钻进，查明情况采取有效措施后方可继续进行施工，回拖铺管时，若发现管道有损伤之处，应立即通知有关人员进行处理，不能停留时间过长，以免造成已形成的孔壁坍塌。
9．在施工现场，需要站用公路，要把机具与车辆，整齐的放在马路边，尽量归整缩小站地面积，在机具与车辆的旁边，按交通安全规范，放好警示牌，夜间挂警示灯，保证行人与车辆的安全。
七．附图(平面图)
康斋苑向北穿越建设路国税局导向数据记录表

工程名称：康斋苑向北穿越建设路国税局工程
序号
百分数(%)
深度
序号
百分数(%)
深度
序号
百分数(%)
深度
1
-32
入土
27
25
3.35

2
-32
1.32
28
33
2.43

3
-32
2.43
29
36
1.69

4
-32
3.25
30
32
0.85

5
-20
3.86
31
33
出土

6
-10
4.16

7
-2
4.29

8
0
4.29

9
0
4.4

10
0
4.4

11
0
4.4

12
0
4.4

13
0
4.4

14
0
4.4

15
0
4.4

16
0
4.41

17
0
4.5

18
0
4.6

19
0
4.6

20
0
4.67

21
0
4.6

22
0
4.6

23
0
4.5

24
0
4.6

25
10
4.52

26
22
4.03

记录人： 审核人：
33 / 33

° 8.79米

90 180 270 360 450 480

龙苴镇王荡村图穆线大于桥向北穿越村庄480米曲线图

°
8.79米
90 180 270 360 450 480

龙苴镇王荡村图穆线大于桥向北穿越村庄480米曲线图
