西沣路砌筑工程施工技术交底.doc

西沣路地区城市综合改造项目
DK-B项目工程
砌
筑
工
程
技
术
交
底
编制人： 职务（职称）：
审核人： 职务（职称）：
批准人： 职务（职称）：
广厦建设集团有限责任公司西安公司
二O一七年一月十日
第 12 页

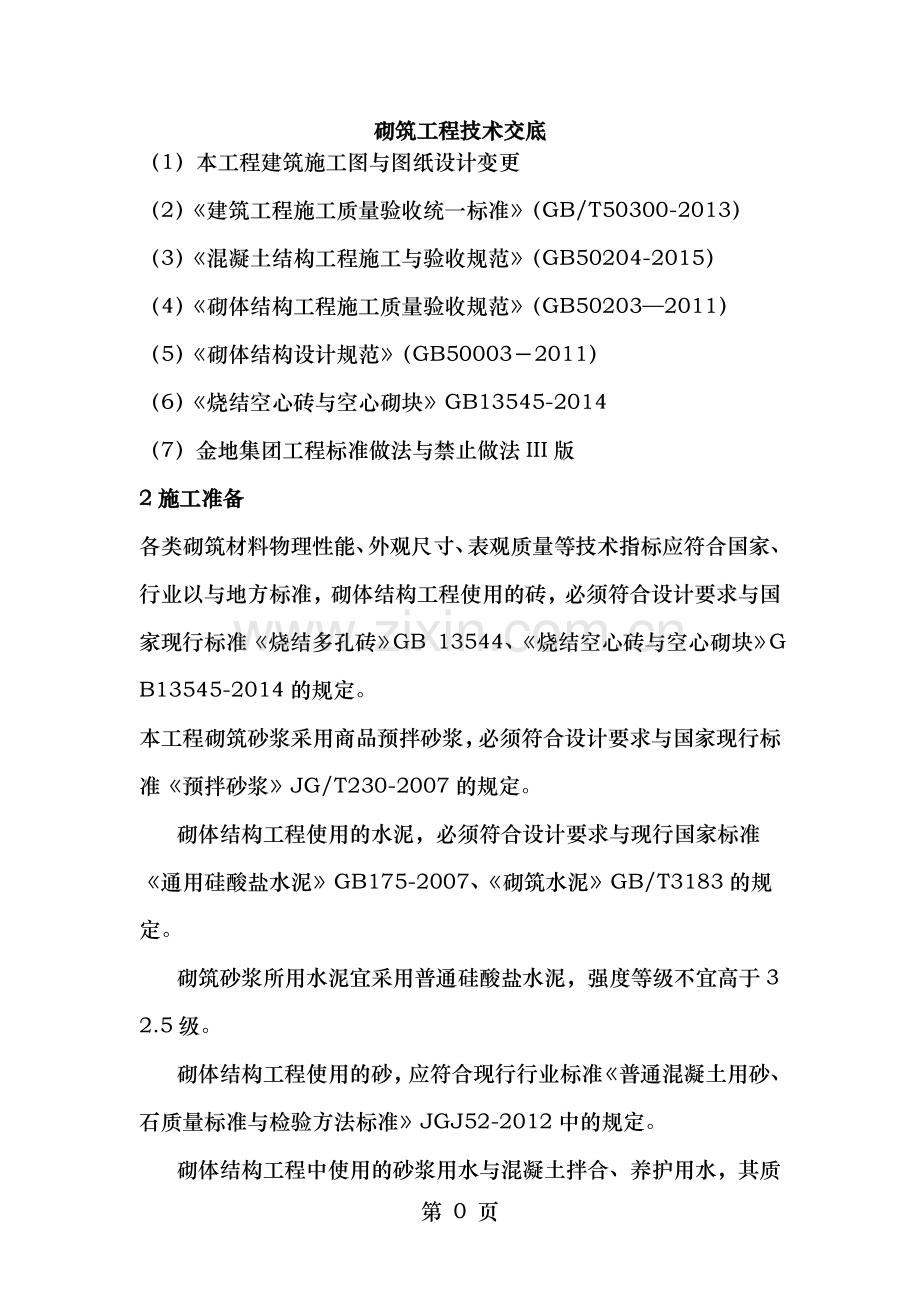

砌筑工程技术交底
（1）本工程建筑施工图与图纸设计变更
（2）《建筑工程施工质量验收统一标准》（GB/T50300-2013）
（3）《混凝土结构工程施工与验收规范》（GB50204-2015）
（4）《砌体结构工程施工质量验收规范》（GB50203—2011）
（5）《砌体结构设计规范》（GB50003－2011）
（6）《烧结空心砖与空心砌块》GB13545-2014
（7）金地集团工程标准做法与禁止做法III版
2施工准备
各类砌筑材料物理性能、外观尺寸、表观质量等技术指标应符合国家、行业以与地方标准，砌体结构工程使用的砖，必须符合设计要求与国家现行标准《烧结多孔砖》GB 13544、《烧结空心砖与空心砌块》GB13545-2014的规定。
本工程砌筑砂浆采用商品预拌砂浆，必须符合设计要求与国家现行标准《预拌砂浆》JG/T230-2007的规定。
砌体结构工程使用的水泥，必须符合设计要求与现行国家标准《通用硅酸盐水泥》GB175-2007、《砌筑水泥》GB/T3183的规定。
砌筑砂浆所用水泥宜采用普通硅酸盐水泥，强度等级不宜高于32.5级。
砌体结构工程使用的砂，应符合现行行业标准《普通混凝土用砂、石质量标准与检验方法标准》JGJ52-2012中的规定。
砌体结构工程中使用的砂浆用水与混凝土拌合、养护用水，其质量应符合现行行业标准《混凝土用水标准》JGJ63-2006的规定。
本工程±0.000以下与土壤接触部分填充墙采用MU10烧结实心砖，M5水泥砂浆砌筑。
卫生间、厨房、管井采用KP1型烧结多孔砖；外墙、分隔墙采用烧结空心砖，均采用M10预拌砂浆砌筑。
用于抹灰层或抗裂部位的钢丝网片的网孔尺寸为 10mm×10mm，其钢丝直径为 0.7mm采用钢丝网,不应有油污或锈斑。
技术准备
1、砌块应提前1d浇水湿润，侵水深度为10mm厚为宜。
2、烧结多孔砖、空心砖、混凝土实心砖灰缝应横平竖直，厚薄均匀。水平灰缝厚度宜为 10 ㎜，但不应小于 8 ㎜，也不应大于 12 ㎜。
3、砌体应随砌随勾缝，可用Φ12 钢筋将灰缝勾成深 1～3mm 的凹缝。
4、砌体灰缝应饱浆粘结，不允许存在通缝、假缝、盲缝。
5、砌体的水平灰缝应横平竖直，砂浆饱满，饱浆率应≥90%；砌体的竖向灰缝饱浆率应≥80%。
6、风井必须随砌筑随抹灰。
7、施工前应编制施工方案，并按批准方案施工并达到样板墙、样板间或样板件质量标准。
8、砌体工程施工前必须执行样板先行，应按主要材料的样品，根据工程实际情况，分别在实体内做样板墙、样板间或样板件，作为班组施工、工序检验的标准。
9、砌筑人员在上岗前需要进行技术交底与专门培训，使其了解与掌握有关砌体的节点构造与工法的要求，未经过培训合格的人员不得上岗操作。
10、不得在下列墙体或部位设置脚手眼：
（1）厚度小于 120mm 的墙与外墙；
（2）过梁上与过梁成 60度角的三角形范围内；
（3）宽度小于 1m 的窗间墙；
（4）砌体门窗洞口两侧 200mm 与转角处 450mm 范围内；
（5）梁下与其左右各 500mm 范围内。
11、应采取有效措施控制施工现场的各种粉尘、废气、废弃物、噪声、振动 等对周围环境造成的污染与危害。
12、施工过程中应做好半成品、成品的保护，现场堆放应符合集团公司安全文明标准；后续工程不得污染与损坏前期工程，工程验收前应将施工现场清理干净。
2.3主要机具
主要机具：备有斗车、吊斗、砖笼、手推车、胶皮管、铁锹、灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀等。
序号
名 称
数 量
备 注
1
施工电梯
4台
作为砌筑材料垂直运输工具
2
手推车
30辆
作为砌筑材料水平运输工具
4
塔吊
4台
辅助材料垂直运输
序号
工种
人数
作业内容
每栋楼
1
钢筋工
2
二次结构钢筋绑扎
2
木工
2
二次结构模板支设
3
瓦工
8
砌筑
4
普工
12
上料、清理、养护
3墙体砌筑施工工艺流程
1、总体顺序：先二层与以上楼层，再施工地下室，最后待一层回填土完成后施工一层。
2、本工程填充墙体砌筑施工工艺顺序如下：
材料、设备准备→施工楼层、墙基清理→结构梁柱轴线、标高投设→墙边线定位→拉墙筋设置（植筋）→墙体排砖→填充墙体砌筑→留置构造柱马牙槎→检查灰缝、墙面平整度→调整灰缝控制线→墙体砌筑→门窗洞口留设→圈过梁施工（植筋）→门窗顶墙体砌筑→检查灰缝、墙面平整度→调整灰缝控制线→墙体砌筑→构造柱施工→梁板下塞微膨胀混凝土→工完场清。
4砌筑节点要求
在满足国家与地方相关规范要求的基础上，砌筑过程各阶段需满足以下要求：
有防水要求砌块墙体的混凝土导墙：
在卫生间四周墙体、外墙设有挑板、露台、未封闭阳台的墙体根部须设置现浇素砼导墙，砼强度等级为C20，高度 300mm，导墙的宽度同墙体的宽度。
凸出屋面的房间内外墙体、排烟道、排气道、上人口等后砌筑结构根部须设置现浇砼导墙，导墙的高度为屋面完成面以上300 mm, 内配纵筋Φ8@200, 箍筋Φ6@2O0，导墙必须与屋面混凝土一起浇筑。
烟、气道根部应设置现浇素砼导墙，砼强度等级为C20，导墙宽度100mm 。同下图。
楼层位置二次浇筑的混凝土反坎，在施工前必须将下部砼凿毛、清理干净并充分湿润，凿毛的深度与密度要满足规范要求。凿毛必须露出粗骨料，凿点间距不大于1cm，如果采用混凝土浇筑完成抹面时采用划槽方式，要求同样需露出粗骨料，槽与槽间距不大于1cm。
构造柱、腰梁：
砌块墙体长度超过 5m或墙长大于2倍层高时， 应设按照设计要求设置钢筋混凝土构造柱。构造柱下部钢筋应与楼板面插筋绑扎牢靠，构造柱上部钢筋与板顶所植钢筋绑扎牢靠。对烧结砖墙体，砖体与构造柱的连接处应砌成马牙槎，马牙槎高度不宜超过 300mm，槎口深度≥120。
构造柱的支模与浇筑：构造柱应浇捣密实。采用对拉螺栓固定模板，螺栓应从构造柱内部穿过，不得在砌块上凿孔。不得采用穿铁丝的方式固定模板。
混凝土墙垛（预埋块）、窗台板与过梁
混凝土墙垛：≤150mm的墙垛现浇C20砼，内配纵筋 2Φ10，拉筋Φ6@250 。
预埋块:外墙门窗洞口用预制砼块代替，即在门窗洞两侧预埋C20混凝土块（有混凝土企口情况除外），以便固定门窗框（或副框）。混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的1/2且不小于100mm，最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，且均匀分布。
混凝土窗台板：对于后砌筑墙体，窗洞下口必须浇筑宽度与墙厚相同、高度不小于100mm、长度每边伸入墙内 250mm（不足250mm 时通长设置）的C20砼窗台压顶。纵筋 2Φ10，拉筋Φ6@200。砼压顶面室内高出室外10mm。
洞口过梁：宽度大于300mm 的门窗洞口（包括临时施工洞口）应设置现浇或预制钢筋混凝土过梁，钢筋混凝土过梁两边搁置长度应不少于250mm；如搁置长度达不到250mm的过梁应进行现浇。
配电箱、消防箱等宽度超过 300mm 时，其顶部应安装混凝土过梁，混凝土过梁应伸入两端砌体不小于250mm。砼过梁梁高不小于100mm，配筋采用纵筋不少于2φ10，箍筋φ6@200。
当为砌体墙时，须在门窗洞两侧预埋 C20 混凝土块，以便固定门窗框（或副框）。混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的 1/2 且不小于 100mm，长度同墙厚，最上部（或最下部）的混凝土块中心距洞口上下边的距离为 150～200mm，其余部位的中心距不大于600mm，且均匀分布。严禁采用预埋木砖固定门窗。
顶砌（塞缝）
顶砌： 砌体顶部预留 200MM 左右空隙，用配套混凝土砌块斜顶砌筑，在45-60 度斜顶砌筑时逐块敲紧。顶砌开始时间应在下部墙体砌筑完成至少14天后进行。
斜砌顶砖节点图
斜砌端部预制三角砼块 斜砌中部预制三角砼块（方法一）
砌中部预制三角砼块（方法二）
构造柱与拉接筋
构造柱：宽度大于 2m 的洞口的两侧、长度超过 2.5m 的独立墙体的端部，砌块墙体的长度超过 5m 时，不同材料砌筑交接处应设钢筋混凝土构造柱。钢筋混凝土构造柱的设置、截面尺寸、配筋应符合设计要求，并与楼层圈梁或基础梁锚固构造柱的截面尺寸不应小于（墙厚×200mm），混凝土强度等级为 C20。 构造柱下部钢筋应与楼板面插筋绑扎牢靠，构造柱上部钢筋与板顶所植钢筋绑扎牢靠。砖体与构造柱的连接处砌成马牙槎。马牙槎应符合设计要求；无设计时，按以下做法：马牙槎高度不宜超过 300mm，槎口深度=150，自底向上，先退后进。采用对拉螺栓固定模板，螺栓应从构造柱内部穿过，不得在砌块上凿孔。不得采用穿铁丝的方式固定模板。顶部必须设置牛腿。
拉接筋：填充墙应沿钢筋混凝土墙或柱全高500mm 设置Ф6 拉结钢筋，200墙为二根，120墙为二根，370墙为三根，拉结钢筋宜根据皮数杆的标识后置于灰缝所在位置的混凝土墙柱上。有拉结钢筋处水平灰缝厚度应比拉结钢筋直径大 4mm。后置于混凝土墙柱的拉结钢筋选用植筋胶后植法进行施工。后植钢筋的锚固长度不小于10d。钢筋伸入填充墙内的长度：对抗震设防烈度 6 度、7 度与以上的地区＞ 1000mm，末端设置90°弯钩。
不同材料界面加强网
不同材料基体结合处、暗埋管线孔槽基体上、抹灰总厚≥ 35mm 的找平层。
挂网的材料采用镀锌钢丝网，镀锌钢丝网规格为 10×10×0.7mm，宽度300 mm，固定钉间距300mm（见下图）
给水管、电线管与空调管：
给水管、电线管：给水管、电线管的嵌墙深度与宽度按左图要求，但是表面不包括装饰层厚度；管道安装完用细石混凝土填充。表面抹灰层内设钢丝网，规格 10×10×0.7mm。配电箱超过 300mm 时，其顶部要安装钢筋混凝土过梁。
空调管：砌体墙空调孔：用预制混凝土块或预埋PVC管安装，无倒坡。
空心砖砌筑构造
空心砖一般侧立砌筑，孔洞呈水平方向，空心砖墙的厚度等于空心砖的厚度。采用全顺侧砌，错缝砌筑，上下皮竖缝相互错开 1/2 砖长。特殊要求时，孔洞也可呈垂直方向，孔洞竖直放置砌筑时，砌筑空心砖宜采用刮浆法。竖缝应先批砂浆后再砌筑，水平铺浆时，应先用套板盖住孔洞后铺浆，以免砂浆掉入孔洞内。砌筑时，空心砖应放平。水平灰缝厚度与竖向灰缝宽度宜为 10mm，但不应小于 8mm，也不宜大于 12mm。
临时施工洞口
墙上留置临时施工洞口净宽度不宜超过 1m，其侧边离交接处墙面不应小于 500mm。临时施工洞口顶部应设置过梁，亦可在洞口上部采取逐层挑砖的方法封口，并应预埋水平拉结筋。
6雨季砌体工程施工
雨期施工主要以防为主，采取防雨措施与加强排水手段，确保雨期施工正常进行，不受季节气候的影响。雨期时间集中在6～9月份，雨量大且集中。雨期施工应结合本地区的特点，合理安排并采取相应措施。在砌筑施工前对操作人员进行雨期砌体工程技术交底；砌筑材料堆放点应做好防雨与排水措施。雨期施工的工作面不宜过大，应逐段、逐区域地分期施工。
6.2砌块堆场应覆盖防雨布，防止雨淋，造成含水过多，而影响砌体质量。严格控制砌块的含水率，砌块含水率宜为10％～15％；砖含水率宜为5％～8％。
7成品保护
砌块在装运过程中，应轻装轻放，计算好各房间的用量，分别码放整齐。搭拆脚手架时不要碰坏已砌墙体。
落地砂浆与时清除，收集再用，以免与地面粘结，影响下道工序施工。
剔凿线管时，必须提前弹线用切割机切割后轻凿，严禁乱剔硬凿，以免损坏墙体。
加强对抗震构造柱预留筋与拉结筋的保护，不得随意碰撞或弯折。
材料运输时注意墙角，避免碰撞造成破坏。
8安全措施
每次上班前应对各种起重机械设备、绳索、夹具、临时脚手架与其他安全设施进行检查，满足安全要求后方可进行施工。
砌体在搬运前，应先查看砌块堆放是否平稳，有歪斜不齐时，应进行校正；砌块起吊过程中，如发现有部分破裂或有脱块危险时，严禁继续起吊；砌块吊装就位时，应待砌块放稳后，方可松开夹具。遇到下列情况时，应停止吊装作业：
（1）、六级以上大风天气，砌块与构件在空中摆动不能停稳时；
（2）、起吊设备、索具、夹具等不安全因素没有排除时；
（3）、大雾、照明不足、信号不清时。
卸下与堆放砌块的地方应平整、无杂物、无块状物体；在楼面卸下、堆放砌块时，应尽量避免冲击，严禁倾倒与撞击楼板，楼板上堆放高度不得超过1.5米。
墙体施工时，不得站在墙身上进行砌筑、划线、检查墙面平整度与垂直度等操作，不得在墙身上行走。
已经就位的砌块，必须立即进行竖缝灌浆，对稳定性较差的窗间墙与挑出墙面较多的部位，应加临时稳定支撑，以确保其稳定性。
9质量要求
砖、砌块与砌筑砂浆的强度等级应符合设计要求。
检验方法：检查砖与砌块的产品合格证书、产品性能检测报告与砂浆试块试验报告。
构造柱位置与垂直度的允许偏差应符合下表规定：
构造柱尺寸允许偏差
项次
项目
允许偏差（mm）
抽检方法
1
柱中心线位置
10
用经纬仪或尺检查
2
柱层间错位
8
用经纬仪或尺检查
3
柱垂
直度
每层
10
用2米托线板检查
全高
≤10m
15
用经纬仪、吊线与尺检查
＞10 m
20
填充墙体的一般尺寸的允许偏差应符合下表规定：
填充墙体一般尺寸允许偏差
项次
项目
允许偏差（mm）
抽检方法
1
轴线位移
10
用尺检查
垂直度
≤3米
[0,5]
用2米托线板或吊线、尺检查
＞3米
[0,10]
2
表面平整度
[0,8]
用2米塞尺与楔形塞尺检查
3
外门窗洞口高、宽
[-5，,20]
用经纬仪或吊线检查
砌筑观感
砌块规格统一，无缺棱掉角(缺角最长边≥3cm），无断砖；砌体灰缝饱满，无不合理混砌现象（整面墙除顶砌与底砌）。
砌筑重要预制构件
（1）门窗框预制块：采用预制混 凝土块、实心砖；空心砖墙体则在门窗洞边200mm内的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，且均匀分布。
（2） 砌体墙空调孔：用预制混凝土块安装，无倒坡。
（3） 现浇窗台板：宽同墙厚，高度100mm，每边入墙内250mm（不足250mm通长设置）；
（4） 现浇构造柱： 底部、顶部各预留4根钢筋，砼一次浇注至梁板底；
（5） 洞口（大于300MM）的过梁：同墙宽，入墙不少于250mm。
抽查数量：
对表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间按两个轴线或每10延长米按一标准间计数。每间检查不应少于3处。
对表中3、4项，在检验批中抽检10%，且不应少于5处。
构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。
抽检数量：每检验批抽20%构造柱，且不少于3处。
检验方法：观察检查。
合格标准：钢筋竖向移位不应超过100mm，每一马牙槎沿高度方向不应超过300 mm。钢筋竖向位移与马牙槎尺寸偏差每一构造柱不应超过2处。
填充墙体的砂浆饱满度与检验方法应符合下表规定：
填充墙体的砂浆饱满度与检验方法
砌体分类
灰缝
饱满度与要求
检验方法
粘土砖砌体
水平
≥80%
采用百格网检查块材底面砂浆的粘结痕迹面积
垂直
填满砂浆，不得有透明缝、瞎缝、假缝
加气混凝土砌块
水平
≥80%
垂直
≥80%
抽查数量：每部架子不少于3处，且每处不应少于3块。
