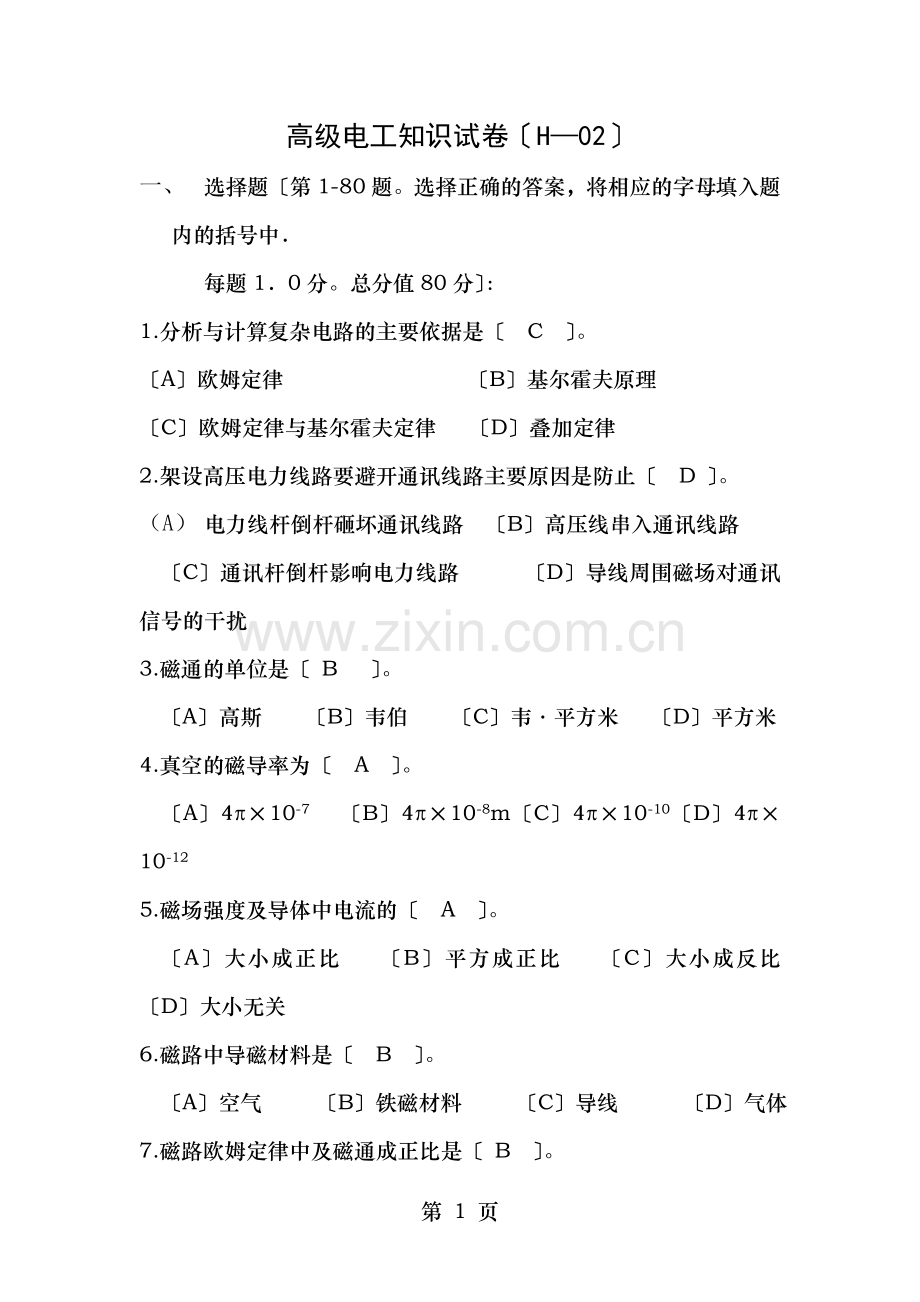

高级电工知识试卷〔H—02〕
一、 选择题〔第1-80题。选择正确的答案，将相应的字母填入题内的括号中．
每题1．0分。总分值80分〕：
1.分析与计算复杂电路的主要依据是〔 C 〕。
〔A〕欧姆定律 〔B〕基尔霍夫原理
〔C〕欧姆定律与基尔霍夫定律 〔D〕叠加定律
2.架设高压电力线路要避开通讯线路主要原因是防止〔 D 〕。
（A） 电力线杆倒杆砸坏通讯线路 〔B〕高压线串入通讯线路
〔C〕通讯杆倒杆影响电力线路 〔D〕导线周围磁场对通讯信号的干扰
3.磁通的单位是〔 B 〕。
〔A〕高斯 〔B〕韦伯 〔C〕韦·平方米 〔D〕平方米
4.真空的磁导率为〔 A 〕。
〔A〕4π×10-7 〔B〕4π×10-8m〔C〕4π×10-10〔D〕4π×10-12
5.磁场强度及导体中电流的〔 A 〕。
〔A〕大小成正比 〔B〕平方成正比 〔C〕大小成反比 〔D〕大小无关
6.磁路中导磁材料是〔 B 〕。
〔A〕空气 〔B〕铁磁材料 〔C〕导线 〔D〕气体

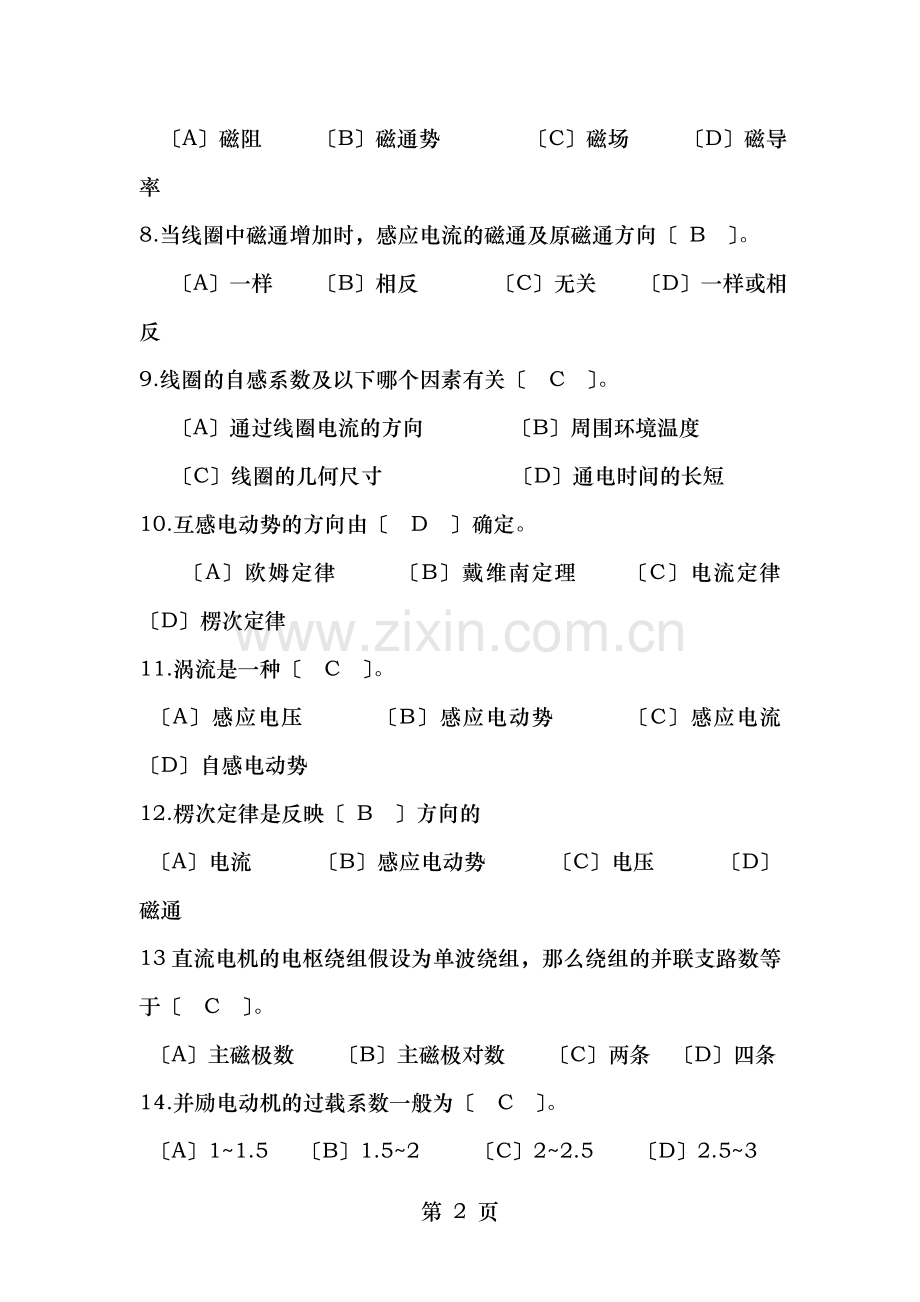

7.磁路欧姆定律中及磁通成正比是〔 B 〕。
〔A〕磁阻 〔B〕磁通势 〔C〕磁场 〔D〕磁导率
8.当线圈中磁通增加时，感应电流的磁通及原磁通方向〔 B 〕。
〔A〕一样 〔B〕相反 〔C〕无关 〔D〕一样或相反
9.线圈的自感系数及以下哪个因素有关〔 C 〕。
〔A〕通过线圈电流的方向 〔B〕周围环境温度
〔C〕线圈的几何尺寸 〔D〕通电时间的长短
10.互感电动势的方向由〔 D 〕确定。
〔A〕欧姆定律 〔B〕戴维南定理 〔C〕电流定律 〔D〕楞次定律
11.涡流是一种〔 C 〕。
〔A〕感应电压 〔B〕感应电动势 〔C〕感应电流 〔D〕自感电动势
12.楞次定律是反映〔 B 〕方向的
〔A〕电流 〔B〕感应电动势 〔C〕电压 〔D〕磁通
13直流电机的电枢绕组假设为单波绕组，那么绕组的并联支路数等于〔 C 〕。
〔A〕主磁极数 〔B〕主磁极对数 〔C〕两条 〔D〕四条
14.并励电动机的过载系数一般为〔 C 〕。
〔A〕1~1.5 〔B〕1.5~2 〔C〕2~2.5 〔D〕2.5~3
15.假设直流电机绝缘低时，在以下原因中〔 D 〕是错误。
〔A〕电机绕组与导电局部有灰尘、金属屑、油污物 〔B〕绝缘受潮
〔C〕绝缘老化 〔D〕换向器片间云母损坏
16.防止环火的有效措施之一是〔 B 〕。
〔A〕选择适当电刷 〔B〕装置补偿绕组
〔C〕移动电刷位置 〔D〕更换换向极
17.研磨电刷的接触面时应使用〔 D 〕玻璃纱布。
〔A〕80# 〔B〕150# 〔C〕180# 〔D〕00#
18.电动机轴承的允许温升〔滚动轴承〕最高不得大于〔B 〕。
〔A〕700C 〔B〕600C 〔C〕500C 〔D〕400C
19.110以上电力变压器的主要构造有〔 D 〕。
〔A〕铁芯、绕组、外壳 〔B〕铁芯、外壳 套管
〔C〕绕组、导电杆、变压器 〔D〕铁芯、绕组、外壳、套管及冷却系统
20. 35油开关的技术性能，以额定容量为1000兆伏安为例说明：断开1000兆伏安负荷
〔 C 〕次以下，开关不大修。
〔A〕8次 〔B〕16次 〔C〕4次 〔D〕2次
213—10型负荷开关的构造主要有〔 B 〕。
〔A〕有支柱绝缘子，金属框架，灭弧，操作机构
〔B〕有动静触头，熔断器，操作机构，支柱绝缘子
〔C〕有分闸弹簧，刀闸，支柱绝缘子，缓冲装置
〔D〕有操作机构，金属框架，熔断器，缓冲装置
22.变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通将〔 C 〕。
〔A〕增加 〔B〕减小 〔C〕根本不变 〔D〕无法确定
23.低压电缆最低绝缘电阻不低于〔 A 〕可以投入运行。
〔A〕Ω〔B〕1MΩ〔C〕5MΩ〔D〕18MΩ
24.在真空断路器大修后必须检验合闸接触器是否动作灵活，其最低动作电压应是额定电压的〔 B 〕倍。
〔A〕50% 〔B〕80% 〔C〕85% 〔D〕90%
25.测量隔离开关操动机构线圈的最低动作电压的标准是，应在额定操作电压的〔A〕范围内。
〔A〕3080% 〔B〕4060% 〔C〕4085% 〔D〕2070%
26.制作35588乙型电缆终端头时，要求出线梗及电缆芯导体有可靠的连接，出线梗截面不小于缆芯截面的〔 B 〕倍。
〔A〕1 〔B〕1.5 〔C〕2 〔D〕
27.做电缆中间头时，要求其抗拉强度不低于电缆芯线的〔 C 〕。
〔A〕50% 〔B〕60% 〔C〕70% 〔D〕80%
28.用〔 C 〕法测量电缆故障，能确定故障点所在的大概区段。
〔A〕电流表 〔B〕电压表 〔C〕脉冲示波表 〔D〕摇表
29.直流放大器级间耦合方式采用〔 C 〕方式。
〔A〕阻容耦合 〔B〕变压器耦合 〔C〕直接耦合 〔D〕电容耦合
30.加法器输入端的信号输入方式为以下〔 B 〕种。
〔A〕同相输入 〔B〕反相输入 〔C〕双端输入 〔D〕都不是
31.计算机系统中计数器/定时器不具有以下〔 D 〕功能。
〔A〕定时 〔B〕计数 〔C〕向请求中断 〔D〕逻辑运算
32.能够获得线形控制特性的晶体管触发电路选同步波形时，你应选〔 B 〕作同步信号。
〔A〕锯齿波 〔B〕正弦波 〔C〕三角波 〔D〕矩形波
33.及非门电路的真值表正确的选项是〔 D 〕
〔A〕0000 〔B〕0010 〔C〕0110 〔D〕1110
34.当计数器溢出时，以下说法正确的选项是〔 D 〕。
〔A〕计数位全部为1 〔B〕最低计数位为1，其余全为0
〔C〕最高计数位为1，其余全为0〔D〕计数位全部为0，进位置1
35.以下关于78系列集成稳压块的说法正确的选项是〔 C 〕。
〔A〕输入、输出端可以互换使用 〔B〕三端可以任意调项使用
〔C〕三端不能任意调项使用 〔D〕输出电压及输入电压成正比
36.为了保证晶闸管准确、适时、可靠地被触发，对触发电路的要求是：应有足够大的触发电压，一般触发电压为〔 D 〕伏。
〔A〕2~4 〔B〕4~6 〔C〕4~8 〔D〕4~10
37.同步信号为锯齿波的触发电路的主要优点是〔 D 〕。
〔A〕不受电网电压波动及波形畸变的影响 〔B〕抗干扰能力强
〔C〕移相范围宽 〔D〕上述说法全对
38.多谐振荡器〔 B 〕，不需外加触发脉冲。
〔A〕只有一个暂稳态 〔B〕只有两个暂稳态
〔C〕无稳态 〔D〕上述说法都不对
39.电压测量法是在给设备或电路〔 A 〕的情况下，通过测量关键的电压〔或电位〕大小并同正常值比拟，从而寻找故障点的方法。
〔A〕通电 〔B〕不通电 〔C〕通电或不通电均可 〔D〕无规定
40.互补对称功率放大电路每个三极管承受最高反向电压是〔 B 〕。
〔A〕2.5 〔B〕2 〔C〕 〔D〕
41.在决定一件事情的条件中，只要有一个条件具备时，这件事情就能实现，这种关系称为逻辑〔 B 〕
〔A〕及 〔B〕或 〔C〕非 〔D〕异或
42.由于门电路连接的级数愈多，导致输出的低电平接近高电平，怎样防止逻辑过失〔 B 〕。
〔A〕减小负载或分布电容 〔B〕在及门及或门后加一级反相器
〔C〕减小输出阻抗 〔D〕调节三极管的静态工作点
43.晶闸管完全导通后，阳阴极之间的电压应该〔 D 〕。
〔A〕等于0 〔B〕小于0 〔C〕越大越好 〔D〕越小越好
44.单结晶体管触发电路的移项范围为〔 C 〕。
〔A〕900 〔B〕1200 〔C〕1500 〔D〕1800
45.单相半波可控整流电路中，在感性负载情况下，假设每一周期内流过晶闸管的平均电流等于流过续流二极管的电流时，个晶闸管的导通角应为〔 A 〕
〔A〕1800 〔B〕1200 〔C〕900 〔D〕600
46.三相半波可控整流电路中，每一个晶闸管的最大导通角为〔 C 〕。
〔A〕1800 〔B〕1500 〔C〕1200 〔D〕900
47.晶闸管导通后，通过晶闸管的电流决定于〔 D 〕。
〔A〕触发电压 〔B〕触发电流 〔C〕晶闸管阳阴极间电压 〔D〕电路的负载
48.晶闸管工作时间有〔 B 〕种工作状态。
〔A〕1 〔B〕2 〔C〕3 〔D〕4
49.装有瓦斯继电器的变压器，安装时应使顶盖沿瓦斯继电器方向有〔 B 〕升高坡度
〔A〕0.51% 〔B〕11.5% 〔C〕12% 〔D〕1.52%
50.安装高压油断路器的变压器及操动机构时，其预埋螺栓中心线的误差不应大于〔 B 〕
〔A〕1 〔B〕2 〔C〕 〔D〕3
51.新建架空线路运行前需在额定电压下，对空载线路进展三次合闸实验，带电运行〔 D 〕小时。
〔A〕12 〔B〕24 〔C〕48 〔D〕72
52.配电柜安装时与地面的垂直误差不的大于柜高的〔 B 〕。
〔A〕1/1000 〔B〕〔C〕2/10000 〔D〕
53.电容器安装时，三相电容的差值应调配到最小，其最大及最小的差值不应超过平均值的〔A 〕
(A)5% (B)8% (C)10% (D)15%
54.安装铁壳开关高度以操作方便与平安为原那么，一般距地面高度为〔 D 〕。
〔A〕0.6~ 〔B〕0.9~ (C) 1.1 ~ (D)1.3 ~
55. 高压电动机装设欠电压保护装置时，重要电动机的整定时限取〔 D 〕
〔A〕s 〔B〕s 〔C〕5s 〔D〕6 ~ 10s
56. 电流互感器二次线圈绝缘电阻低于多少时，必须进展枯燥，使绝缘恢复〔 B 〕。
〔A〕5~10MΩ 〔B〕10~20MΩ 〔C〕20~30 MΩ 〔D〕30~40 MΩ
57. 调整安装的配电柜时，应使其垂直误差不大于柜高〔 B 〕。
〔Ａ〕
58. 2~35型高压少油断路器导电杆的行程为〔 B 〕。
〔A〕200±5 (B)310105
(C) 300±5 (D)350±5
59. 高压电容器组总容量大于多少时，必须采取短路器保护与控制〔 C 〕。
〔A〕60 B)100 (C)300 (D)500
60. 在一般示波仪上都设有扫描微调钮，该钮是用来调节〔 C 〕。
(A) 扫描幅度 (B) 扫描强度 (C) 扫描频率 (D) 扫描幅度与频率
61. 以下哪个不属于断路器控制回路的调试范围〔 B 〕。
〔A〕能监视电源及跳合闸回路 (B)操作电压应满足要求
〔C〕有防跳跃闭锁装置 〔D〕合闸或跳闸完成后，应使命令脉冲自动解除。
62. 以下可控硅逆变器的调试方法哪个是正确的〔 A 〕。
（A） 先调试触发电路，后调试主电路〔B〕先调试主电路，后调试触发电路
〔C〕主电路与触发电路同时调试 〔D〕先检查直流，后检查交流
63. 第二次重合闸装置在第一次重合不成功后，要经过〔 D 〕时间再进展第二次重合。
〔A〕5s 〔B〕10s 〔C〕10-15s 〔D〕不小于10~15s
64. 高压油开关中油位不能过高，一般要求油箱中缓冲空间为开关体积的〔 D 〕。
〔A〕20~30% 〔B〕3% 〔C〕5% 〔D〕7%
65. 查找变电所直流接地方法，哪种方法不允许用〔 C 〕。
〔A〕拉开支路法 〔B〕转移馈线法 〔C〕灯泡法 〔D〕仪表法
66. 安装电气线路与电器元件时，应紧固接线板与电器元件上的压线螺丝，使压线接头牢
固可靠，焊接点不应出现虚焊，起目的是〔 A 〕。
（A） 减小接触电阻 〔B〕将接点前后两端连接在一起
〔C〕防止开路 〔D〕提高连接的结实性
67. 要提高直流发电机的输出电流，措施是〔 B 〕。
（A） 降低发电机转速的同时增大励磁电流
〔B〕提高发电机转速或增大励磁电流
〔C〕提高发电机转速的同时，减小励磁电流
〔D〕降低发电机的转速的同时，减小励磁电流
68. 大型水轮发电机的冷却方式是〔 C 〕。
〔A〕空冷 〔B〕氢内冷 〔C〕水内冷 〔D〕氢外冷
69. 欲使两台同步发电机并联运行，二者的电压有效值、波形〔正弦波〕相位、相序等均
一样，假设一台发电机的极对数为1，频率为50赫兹，那么另一台极对数为2的发电机的转速应为〔 C 〕即可。
〔A〕750 〔B〕1000 〔C〕1500 〔D〕3000
70. 对于10#、25#新油或再生绝缘油的闪点不应低于〔 D 〕。
〔A〕580C 〔B〕1000C 〔C〕1350C 〔D〕1400C
71. 6绝缘棒的交流耐压标准为〔 C 〕。
〔A〕20 〔B〕35 〔C〕44 〔D〕55
72.油断路器在交接验收时应进展操作实验，一般在直流母线额定电压值下进展行分、合闸操作各〔 C 〕。
〔A〕一 〔B〕二 〔C〕三 〔 D〕 四
73.微机的系统总线有几种〔 B 〕。
（A） 2种 〔B〕3种 〔C〕4种〔D〕5种
74. 根本的微机控制系统总线有几种〔 C 〕。
（A） 微机、传感元件、指示仪表 〔B〕微机、放大元件、执行元件
〔C〕微机、传感元件、执行元件 〔D〕微机、一次仪表、信号接口
75.以下〔 B 〕项违反了倒闸操作的平安措施：
〔A〕倒闸操作必须执行操作票制度 〔B〕可带负荷拉、合分闸
〔C〕严禁带地线合闸 〔D〕雷雨时，制止进展倒闸操作
76.在变电所二次回路上工作，应填〔 B 〕工作票。
〔A〕第一种 〔B〕第二种 〔C〕第三种 〔D〕不必填写
77.?全国供用电规那么?规定供电部门供到用户受电端电压偏差，35及以上允许值为〔 D 〕。
〔A〕+5% 〔B〕-10% 〔C〕±7% 〔D〕±5%
78.以下数据中，属于用电特性指标的资料数据是〔 C 〕。
〔A〕月平均负荷 〔B〕最大负荷利用小时数
〔C〕日负荷率 〔D〕负荷逐月变化曲线
79.按工时额定时间的组成，作业时间分为根本时间与辅助时间，以下〔 D 〕属辅助时间。
〔A〕机加工时机床自动走刀时间 〔B〕机加工电钻钻孔时间
〔C〕利用手工制造工作的刮、锉时间 〔D〕在金属切削加工中退刀时间
80.按劳开工时定额组成判断，以下〔 D 〕方法可以缩短辅助时间。
〔A〕缩短设备维修时间 〔B〕缩短工人开会、学习时间
〔C〕缩短工人劳开工时 〔D〕缩短布置工作场地时间
二、判断题〔第81-100题。将判断结果填入括号中。正确的填“√〞，错误的
填“X〞。每题1．0分。总分值20分〕：
〔 √ 〕81.放大电路的静态，是指未加交流信号以前的起始状态。
〔 √ 〕82.磁路中的磁通仍符合磁路基尔霍夫定律。
〔 × 〕83.互感系数的单位不能用“亨〞表示。
〔 × 〕84.当线圈中电流增加时，自感电流及原电流方向一样。
〔 × 〕85.直流电动机电枢绕组内是直流电。
〔 × 〕86.直流电机换向器外表沾有碳粉、油污时，应用于柔软的白布沾蘸汽油擦拭。
〔 × 〕87.变压器高压侧保险连续屡次熔断，说明变压器容量选择偏小，应用同型号较大
容量变压器更换。
〔 × 〕88.多谐震荡器输出的信号为正弦波。
〔 √ 〕89.电阻测量法是在电路不通电情况下通过测量电路中元件的电阻值，从而判断电
路故障的方法。
〔 × 〕90.交流电压放大器的输入量及输出量都是电压信号，放大器级间主要采用变压器
耦合形式。
〔 √ 〕91.阻容振荡器的反应电路是采用移相电路或选频网络组成的。
〔 × 〕92.“非〞门电路当输入端为高电平时，输出端为高电平。
〔 × 〕93.晶闸管具有阳极电流随控制极电流增大而按比例增大的特性。
〔 √ 〕94.阻容移相桥触发电路是利用电容与电阻的电压在相位上相差900的特点来实现
移相的。
〔 √ 〕95.控制柜成列安装时，盘间接缝允许偏差为2。
〔 × 〕96.电力线路的二次重合闸是在第一次重合不成功以后，经过小于5s的时间，自
动再进展一次重合。
〔 × 〕97.检验继电保护装置的灵敏度应根据系统最大运行方式时的短路电流数值进展。
〔 × 〕98.变电所红绿指示灯的保护电阻一旦发生开路，将会造成保护装置误动作。
〔 √ 〕99.同步电动机采用异步法起动时，励磁绕组不能开路，也不能直接短路。
〔 × 〕100.开关元件反映的信息必须经过模数变换数字信息后送入微机系统。
