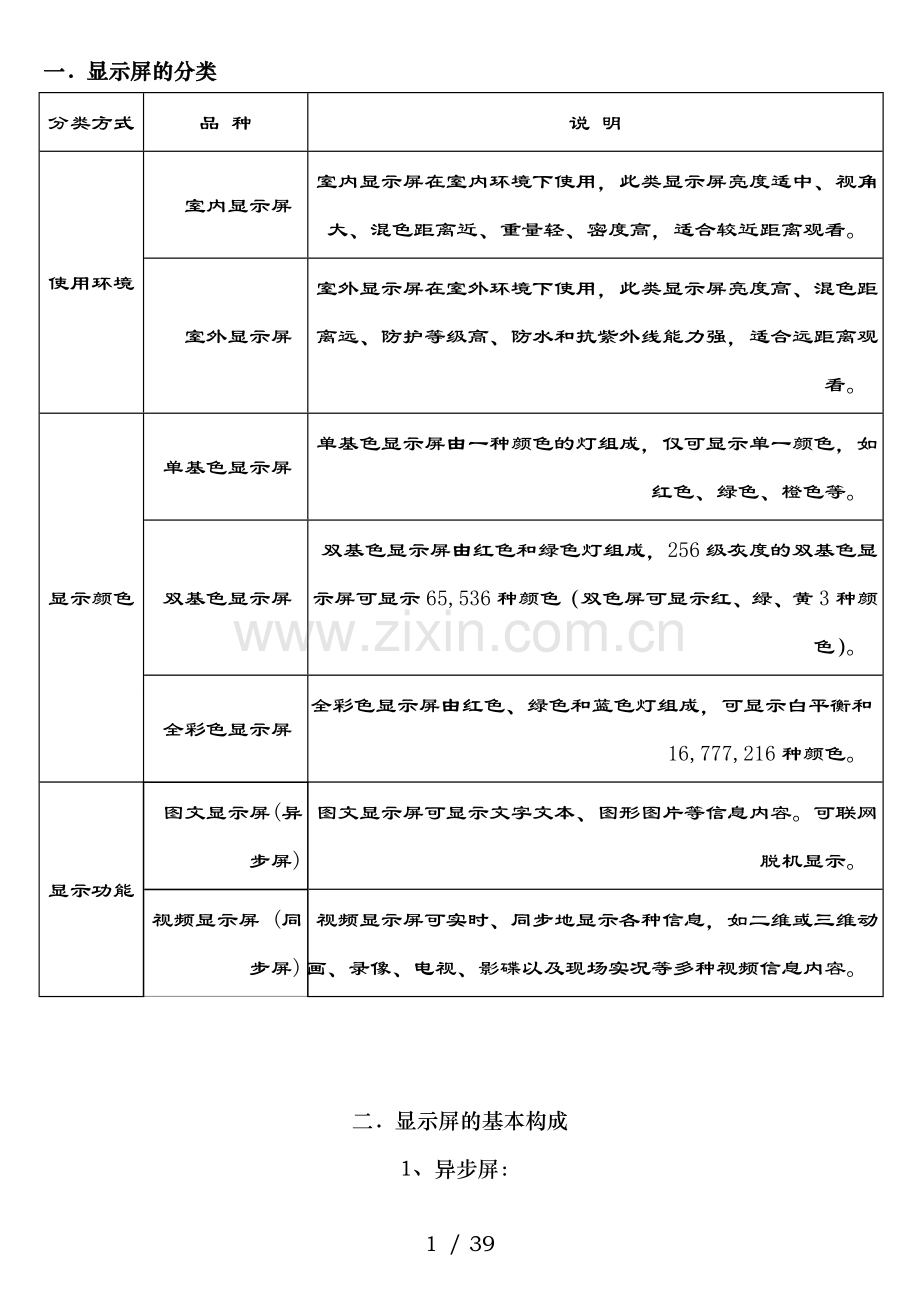

一．显示屏的分类
分类方式
品 种
说 明
使用环境
室内显示屏
室内显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
室外显示屏
室外显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。
显示颜色
单基色显示屏
单基色显示屏由一种颜色的灯组成，仅可显示单一颜色，如红色、绿色、橙色等。
双基色显示屏
双基色显示屏由红色和绿色灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。
全彩色显示屏
全彩色显示屏由红色、绿色和蓝色灯组成，可显示白平衡和16,777,216种颜色。
显示功能
图文显示屏(异步屏)
图文显示屏可显示文字文本、图形图片等信息内容。可联网脱机显示。
视频显示屏 (同步屏)
视频显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

二．显示屏的基本构成
1、异步屏：

一般由显示单元板（模组）、条屏卡、开关电源、板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏：

同步屏系统比较复杂，系统可大可小，一般由计算机、显卡、数据发送卡、同步数据接收卡、板、网线、显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在大屏幕上。
三．显示屏涉及的名词概念
1、像素：
是显示屏的最小成像单元。俗称“点”或“像素点”。

      上图所示由2红2绿组成1个显示像素点
2、显示模块：
由若干个显示像素组成的，结构上独立的组成显示屏的最小单元。
   · 室内屏用的是8x8的显示模块，即每个显示模块有64个像素

· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点
3、显示模组：
由电路及安装结构确定的并具有显示功能的组成显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16
（64列16行、由16个模块组成）等。下图是一个64x16的单元板：

室内屏单元板正面                      室内屏单元板背面
· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种

  上图为16x8(2红)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。模块的前面灌有显示屏专用的防水胶。

室外屏模块正面

室外屏模组背面                     室外屏模组背面
（显示板和驱动板为分离结构）           （显示板和驱动板为整体结构）

大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成
4、显示屏屏体：
将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为显示屏。

   室内屏：显示单元板+控制卡+电源+铝型框架

室外屏：显示模组+控制卡+电源+铝型框架

全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成
5、点距：
就是2个像素点之间的距离。主要是取决于观看者的距离。通常点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米为单位。室外屏观看距离一般在30米内，采用不大于P16（16）的模组。点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。
6、扫描方式：
通常对于室外屏模组还有一个扫描方式的问题。
扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种。因为显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需三个信号控制；其它依次类推。如果采用相同的灯，1/16扫的亮度要比1/8低，静态（1/1）的亮度是最高的。户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8。对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描。
扫描方式
走线描述
图示
1/16（十六分之一）扫描
16.0：直行走线，一路数据带16行。

1/8（八分之一）扫描
8.0：直行走线，一路数据带8行。

8.1：上蛇行，一路数据带16行，8行折列。

8.2：下蛇行，一路数据带16行，8行折列。

1/4（四分之一）扫描
4.0：直行走线，一路数据带4行。

4.1：上蛇行，一路数据带16行，8行折列。

4.2：下蛇行，一路数据带16行，8行折列。

4.3：上蛇行，一路数据带8行，8行折列。

4.4：下蛇行，一路数据带8行，8行折列。

四．显示屏的两种常规组装方式
1、框架结构
    在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。由工程人员在现场组装。组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。

2、箱体结构
    箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果。

五．显示产品一些问题的解答
1、显示屏模组规格计算方法：
间距计算方法：
每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗灯 如1R、两颗灯 21R1G、三颗灯 2R1G
长度和高度计算方法：点间距×点数=长/高
如：P16长度=16点×1.6㎝=25.6㎝
高度=8点×1.6㎝=12.8㎝
P10长度=32点×1.0㎝=32㎝
高度=16点×1.0㎝=16㎝
屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的P16户外单色显示屏使用模组数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的P16单色显示屏使用模组数：
长使用模组数=5米÷0.256米=19.53125≈20个
高使用模组数=2米÷0.128米=15.625≈16个
使用模组总数目=20个×16个=320个
2、是不是屏的亮度越来高越好呢？应该怎样决定屏的亮度？
答：不是的，屏亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
3、点距这么多规格，那种好呢？越密越好？
答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，10 是比较合适的。有的店面为了省钱，又想做个大的横幅，用点距30的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
4、显示屏寿命一般多长？
答： 是一种半导体器件，其寿命为10万小时。显示屏的寿命取决于其所采用的灯的寿命和显示屏所用的电子元器件的寿命。一般平均无故障时间应不低于1万小时。
八．显示屏显示原理
下面是一个8x8的点阵结构

从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。
    将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。
电路原理图示如下：

无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：
{0,0,0,0,0x03,00,0,0,0,0,0x01,0x80,0,0,0,0,
0,0,0x7B,0,0x7C,0x9F,0x77,05,0x77,0,0x7B,0,0x5F,0,0,0},
{0x7F,0,0x01,00,0x7F,0,0x03,00,0,0,0x07,00,07,07,0x07,00,
0,0,0x00,0x80,0,0,0x07,00,07,07,07,07,0x07,00,0,0},
{0,0,0,0,0,03,0,07,0x01,0x80,0,0,0,0,0x1F,08,
0,0,0,0,0,0,0x77,0,0,0,0x7D,09,0x9E,07,07,0},
{0,0,0x81,0,0,0,0,0,0,0x80,0,07,0,07,0,0,
0,0,0,0,0,0,07,0,07,0,0x3B,0,0,0,0,07}

这是16x16的点阵汉字，每个汉字32个字节。
比如我们要显示“恭喜发财”这4个字，首先：
送出“恭喜发财”的各头2个字节
0 0 0x7F 0 0 0 0 0
每个字节都是8位，这样一共送出了8x8=64位（列），送出这些位信号是通过
信号端送出的（串行送出），在每送出1位时信号端都要高低变换一次，
称为串行移位，使得64位（列）的每一位都被移送到了74595的输入端口上。
送出锁存信号，即信号高低变换一次，这样74595的输入端口上64位
（列）数据就被送到74595的输出上，一行显示就出来了。锁存信号也使得下一
行数据串行移位送出不会影响到上一行的显示。
由单片机再通过74138变换的组合，选出下一个显示行。
重复的过程，但送出的数据相应的向后移动，即“恭喜发财”的3-4字节、
    5-6字节。。。。。。。
行选择也是从第1行到第16行
16行显示一遍称为一个显示刷新周期，无论显示屏的大小如何，一个显示刷新周期必须在20毫秒以内完成，否则会出现闪动，单片机速度很快，32行200列以内的显示通常是没有问题的。但当显示屏更大时就要选择速度更快的单片机或来完成了。
   完成显示的功能是由控制卡来实现的，无论简单的单色屏还是复杂的全彩屏，显示原理都是一样的，很简单。但如要实现诸如左右移动、飞入飞出、嵌色变换等特殊效果，还需要在单片机或上编写非常复杂的算法程序，却不是一般人能做到的。好在现在有上百家控制卡生产研发的厂家公司，他们推出有性能各异的控制卡可以供我们选择，我们一是要看他们的功能，还要看他们能支持的屏像素点，功能越多、支持的像素点越多，价格越贵。
九．单元板/模组认识
室内屏、室外屏、全彩屏等其显示原理都是一样的，而最大的区别就在于显示板的不同，下面我们分别来认识不同的显示单元板/模组。
  1、室内单元板：

2、半户外模组：

3、全户外模组：

六．显示板芯片简介
认识显示板元件工作原理也是对于组装和维修的基础
 驱动芯片主要是74595  74245/244  74138   4953。
74245的作用：信号功率放大
   单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大

第1脚，为输入输出端口转换用，“1”高电平时信号由“A”端输入“B”端输出，“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A11、、、、、、A88，A1与B1是一组，如果“1”“0”则A1输入B1输出，其它类同。如果“0”“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。
第19脚G，使能端，若该脚为“1”端的信号将不导通，只有为“0”时端才被启用，该脚也就是起到开关的作用。
第10脚，电源地。
第20脚，电源正极。
74138的作用：八位二进制译码器
    74138的作用是用来选择显示行，一个74138可以选择8行中的一行，所以单元板/模块上有2块74138，这样就可以在16行中选择1行显示

第8脚，电源地。
第15脚，电源正极
第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y07输出全为“1”。
       通过控制选通脚来级联，使之扩展到十六位。
  例：G20，G20，G1=1，1，0，0，则Y0为“0”Y17为“1”，详情见真值表。

74595的作用：驱动芯片，8位移位锁存器
    用于驱动显示列，每片74595可以驱动8列，多片74595串接
在一起，串行列数据信号（）、锁存信号、串行时钟信号都在这个芯片上

第8脚，电源地。
第16脚，电源正极
第14脚，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚，使能口，当该引脚上为“1”时口全部为“1”，为“0”时的输出由输入的数据控制。
第12脚，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送口输出。
第11脚，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接。
第9脚，串行数据输出端，将数据传到下一个。
第15、1~7脚，并行输出口也就是驱动输出口，驱动。
4953的作用：行驱动管，功率管
     每一显示行需要的电流是比较大的，要使用行驱动管，每片4953可以驱动2个显示行

其内部是两个管，1、3脚，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。
62726的作用：驱动芯片，16位移位锁存器
   有些单元板/模组使用62726代替74595，一片62726可以驱动16列，仅此而已

第1脚，电源地。
第24脚，电源正极
第2脚，串行数据输入
第3脚，时钟输入
第4脚，锁存输入
第23脚输出电流调整端，接电阻调整
第22脚，串行数据输出
第21脚，使能输入
其它功能与74595相似，只是62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74595并行输出口有高电平和低电平输出。62726与5026的引脚功能一样，结构相似。
七．控制信号与显示接口
控制信号的总结：
时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮显示出来。但由于驱动电路受使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。
使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就
可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传
送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
行信号：只有在动态扫描显示时才存在，其实是二进制数，A是最
低位营销管理，如果用二进制表示信号控制最大范围是16行（1111），1/4扫描中只要信号就可以了，因为信号的表示范围是4行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
单元板/模组上显示接口：
    显示接口是用用于连接控制卡和单元板/模组之间连接，已将控制信号传递。
由于存在不同的扫描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。
   室内屏多用08接口，室外屏所采用接口非常杂乱，使用12接口的较多，但12接口也不是户外屏的唯一接口。选择控制卡和单元板/模组时，应尽量选择接口一致的，若买到了不一致的接口，也可以根据学到的原理进行改线。
接口类型
08接口
04接口
12接口
排列顺序


常见于 1/16 1/8扫
常见于1/4扫
常见于1/4扫

八．单色条屏（室内屏）组装
先来了解一下单色条屏构成：单元板、电源、控制卡、连线

单元板背面

单元板正面
_
开关电源 和 条屏控制卡
1、单元板：
单元板是的显示核心部件之一，单元板的好坏，直接影响到显示效果的。
户内条屏常用的单元板规格有（参数）例：
   Φ3.75; 64点宽x16点高; 1/16扫; 户内亮度; 单红/红绿双色
参数解释：
   发光直径：指的是发光点的直径，室内屏有Φ5、Φ3.75、Φ3。
   单元板大小：64x16 即64列16行，可显示16x16点阵汉字1行4个
   1/16扫：单元板的控制方式。
   户内亮度：指发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。
   颜色：单红，最常用，价格也最便宜。双色一般指红绿，价格高。
如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。这样就可以显示16x16点阵汉字1行8个，以此类推。能够支持多少汉字的显示是由控制卡决定的。

2、电源：
由于显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。一般采用的开关电源是220V输入，5V直流输出，功率根据需要选取。对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。推理出，128x16双色的屏幕全亮的时候，电流为8A，所以应该选择510A的开关电源。
3、控制卡：
生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择。下面这块控制卡可以控制1/16扫的256x16个点的双色屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接都可以显示储存在里面的信息。
    采购单元板和控制卡的时候，应注意接口的一致，常用的接口16 08接口，其它接口还有12接口、04接口等。

2
A
B
C
D
G1
G2

16
1
N
N
N

R1
R2
N
N
15
解释：
为行选信号
()为锁存信号
()为时钟信号
R1，R2，G1，G2为显示数据（组成16行时用到R1、G1，组成32行时，下
    面16行用到R2、G2），若是单色只需要R信号，双色时才用到G信号
为显示使能，
N为地（）
确认单元板和控制卡的接口一致，就可以直接连接了。如果不一致，就需要自行制作转换线（转换一下线的顺序）
4、连线：
分为数据线，传输线，和电源线。数据线用于连接控制卡和单元板的排线，传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和单元板。连接单元板的电源线的铜芯直径不小于1（毫米）

5、配件制作：
排线(数据线)制作：
排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线，需要一个工具，就是特殊的钳子（图片），可以大大提高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意一下，如果你制作16（16线）的排线，需要购买16的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平衡），然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。
    排线帽 很重要，可以有效保护排线，让排线更加结实，不要省。
_
电源线制作：
电源分为220V电源线和5V电源线。220V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于5V的电流比较大，最好采用铜芯直径在1以上的红黑对线（务必要红黑）。有条件的话，最好将线的两头装上金属件。
_
232线制作：
232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到9头和网线（可以在电脑城买到）。仔细观察9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在9头。（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。然后用万用表测量一下两头，是否导通。这里需要指出，9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对应。如果不明白请仔细观察一下你的。现在的笔记本一般没有串口，请购买一条转232串口的线。
_
6、布线指南：
第一次安装，请严格按照步骤来操作，减少错误发生。
第1步：检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到或者接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下 和之间的电压，确保电压在4.85.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.54.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
第2步：先把电源关闭。将连接红色线，连接黑线，分别连接到控制卡和单元板，黑线接控制卡和电源的。红线连接控制卡的+5V和单元板的。每个单元板1条电源线。完成后，请检查，连接是否正确。

第3步：连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16的接口，1个是输入，1个是输出，靠近74245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。
_
第4步：连接232数据线，将做好的数据线一头连接电脑的9串口，另一头连接控制卡，将9的5脚（棕）连接到控制卡的，将9的3脚（棕白）连接到控制卡的232。如果你的没有串口，可以到电脑城买条转232串口的转换线。

第5步：再次检查连线，是否正确，黑线连接的是和。红线连接的是和 +5V。
第6步：接通220V，正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不正常，请检查连线。或者查看错误检修。
第7步：打开下载的软件，设定屏幕的参数，发送字幕。具体参照软件使用说明。
7. 外框制作：
外框分类：支架，简易框，不锈钢边框
支架制作：
根据不同的应用场合，外框要求不一样，我们先讲述内嵌安装的时候，不需要外框，但是需要一个安装支架。安装支架一般用铝型材，比较轻便，切割加工容易。我们也可以用万能角铁（就是有很多孔的直角形的铁条）。我们可以看到单元板背面有安装用的铜柱，是用来把单元板固定在支架，支架应该长一点，预留灯箱的安装孔。把单元板，控制卡，电源都固定在支架，数据线和220V电源线要绑在支架上，要绑好，打个结，不要扯几下就掉。这样一个最简单的屏幕就组装好了。可以拿去安装在其他设备上面，如灯箱。
_
简易框制作流程：
我们看到买回来的单元板，会发现亮度不一，或者应用的场合可能有水花，这个时候就需要在屏幕表面贴一个有机玻璃，有机玻璃一般采用茶色，或者暗红色的。有机玻璃可以在广告和装饰材料店买到，是按斤买的。我们采用薄一点的，太薄可能容易弯曲。这里需要提醒，由于有机玻璃的切割需要技巧，最好在买的时候，准备好尺寸，让店铺帮你切割。对于一般场合，需要一个框，我们可以使用铝合金型材（例如截面是正方形的空心铝条），我们可以去铝合金型材店买到。如果采用铝合金框的话，屏幕很小的话，可以把单元板直接固定在外框，强度足够的话，就不需要支架了。具体外框制作工艺，可以参考灯箱的制作。

 不锈钢框制作流程：
我们可以看到，很多屏幕外框都是不锈钢的。其实不锈钢的外框，只是在简易边框的基础上，包一层薄薄的不锈钢皮。看上去美观，大方，增加附加值。至于包框的流程需要用到折边机，我们可以到厨具制作的小五金厂，代为加工。最好到专业外框*作店。专业店，最大的差别就是包边的接缝的很小。
 铝合金外框：
我们可以到铝合金型材的材料店购买到符合屏幕厚度的材料，然后切割组装。
十三．单色室外屏的组装
在学习了单色条屏（室内屏）的组装后，我们再来学习单色条屏（室外屏）的组装。
其实无论室内屏还是室外屏其显示原理和组装方法都是一样的，只不过室内屏的单元板和室外屏的模组样式不同而已。
我们还是先来看一下室内屏单元板和室外屏模组的式样：

室外屏模组正面32 * 16点  室外屏模组背面32 * 16点 （分体）

放大的显示驱动板

室外屏模组背面（一体）
下面是一个1米长0.25米高的门头大条屏组装过程
它由Φ5 128*32点模组组成，每块模组可显示16x16点阵汉字2行，每行8个字或显示32x32点阵汉字1行，每行4个字
效果图如下图

控制卡：

该卡支持64点高的条屏，多语言支持，可以显示任意字体和动画，为店铺门头屏招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。
应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内屏
特点：控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.
扫描方式：1/16 1/8 1/4扫.
参数更改：串口发送，无跳线设计.
显示效果：支持任意大小各种字体和图片，动画.
运动效果：多种，动画.
输出接口：16 08接口.
扫描控制：硬件，频率可调.
储存容量： 4 无需电池，掉电保存.
通讯方式：232485 / .
支持组网 250个屏联网.
软件语言：中文，英文，多国语言支持
调试安装：快速简易安装和调试
.工作环境：温度 -20 到 + 80
电源及功率计算：
屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。数一下单元板上面595的数量就可以计算出功率的。如果屏只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就。当然功率选大一点有好处。
这里推荐使用 铁壳的专用5V电源。功率从5V 1040A

提示：如何知道电源功率是否足够？屏全亮，测量电源的接线柱的电压，应该在54.7v之间。
下面就开始组装：步骤与< 单色条屏（室内屏）的组装>是一样的
1、检查电源电压。看看是不是5V左右
检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到或者接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下 和之间的电压，确保电压在4.85.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.54.8之间。确认电压没有问题后，断开电源，继续组装其他部分
2、观察单元板和控制卡的接口
控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？

控制卡接口-            单元板接口
控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板。见下图

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。

 制作过程：(如下图，最后用排线钳压好)

3、连接电源线
电源线制作

一定要先比画好长度，不要太长或者短，线头要上锡
4、连接：

注意：
a. 数据线，红色的边靠近上A（16的2），不要搞反了
b. 不交叉的排线头在最上，交叉的排线头在下面的板
c. 检查电源线有没接错
5、连接串口数据线
这里推荐采用最快捷的网线连接法

连接原理图

串口接网线转换头

网线接控制卡
对于长久的连接，推荐采用焊接方法
6、再一次检查连接：红黑电源线有没反了，数据线方向，等。
声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏，或者找专人现场指导，以防烧毁屏或者控制板。
7、上电，使用控制卡软件更新屏内容，设置屏参数。用发送数据到屏。具体使用方法，参照控制卡的手册。发送设定后，屏显示如下图

问：如果我想做半米高的屏呢，就是64点高
答：给个图，一看就明白了

8、制作外框，和组装
这个是一个属于五金的问题，看看下面的图片大家就明白了

专用装饰铝合金边框

简易边框

不锈钢边框（支架+外框）3个图片（分别是：内部正背面，外部）
边框这个问题，以就地解决为原则，因为边框不好运输，把钱花在运费太浪费，还有一个问题就是，万一尺寸搞错了改回来就更麻烦。所以推荐大家就近解决。至于方法，大家八仙过海，各显神通，牢固美观就。可以去参考一下人家灯箱的制作。漫漫琢磨一下。不锈钢，铝合金，亚克力，，塑料，木头。。什么都可以的，不用太在意的。
九．08接口转12接口原理
1、08接口转12接口原理
如果您自行接线，可通过如下图所示原理接线
（一个08接口可以引出2个12接口）：

 2、连接32点高的屏幕做法：

一般控制卡的数据线R1、G1对应的屏幕上16行，R2、G2对应下16行。所以如果你的屏幕是32点高，你的控制卡也支持32行显示，但你的控制卡上只有1个接线口。这时你需要改线：

十．胶水及材料说明
一、胶水知识：
1、胶水的用途：
防水、散热、防氧化等多种用途，主要起保护显示屏的作用。
2、胶水的分类：
根据用途可以分为生产的时候所用的环氧树脂胶水和显示屏模
   组所用的灌胶胶水（以下胶水专指显示屏模组灌胶胶水）。
根据产品质量与使用环境等因素划分为：特种胶水、高档胶水、低档胶
   水等。
3、胶水的等次：
目前市场上胶水分为三个层次
特种胶水：特种胶水主要是指对显示屏使用环境要求超高的胶水，
比如耐寒（北方）胶水，耐高温（高温环境）胶水，耐腐蚀（酸
碱环境）胶水等特别要求和环境下使用的显示屏胶水。
高档胶水：全彩显示屏专用的胶水，一般为黑色胶水，具有较高的耐
热、耐寒、防水效果。
低档胶水：一般防护效果很差。
4、如何评判胶水的好坏：
专业检测：从专业角度分析需要用专门的设备来分析胶水的成分，以
及各成分之间的比例以及经过实际环境试验而得出来的实际数
据。
简单识别：在灌胶的时候可以根据正规配比对，检查其流平性、固化时间等
主要数据，固化后可以根据成色情况以及胶粒的弹性来查看胶水
的好坏。模组成品可以卸掉螺丝与盖板利用简单的揉搓来
判断（好的一般软硬适中、弹性好）。
二、显示屏模组使用材料说明：
1、灯：红灯1000-1200，绿灯2000-3000：
灯是模组品质的主要决定因素，决定灯好坏的主要材质因素是：芯片、支架、胶水（环氧树脂）、金线等，决定品质的另外一个因素是封装工艺。优选，红灯：620-625，亮度达到1000-1200，绿灯520-525，2000-3000。
2、驱动：日本东芝62726恒流驱动
高档模组中常用恒流驱动代替4953，日本东芝的62726是专为全彩显示屏专门设计的一款恒流驱动，具有最大输出电流大、误差小、耐高压能力强而著称，是很多高档显示屏招标时指定使用品牌，使制作的显示屏画面稳定、一致性好、使用使用寿命长，并且为显示屏直接提供一道超强的保护伞。
3、其他配件与材料
为了使模组整体品质上升到更高的档次，在其他元器件上均优选用好的配件：
1、电源座（加强型）：电源座是承接电源线与板链接的主要器件，虽然不是决定显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级，
2、排针（带简易牛角）：排针是通过排线连接控制系统与板控制电路的主要元器件，优选带牛角的排针，不但使装屏时防止排线插反造成返工，更可以有效防止排针外露挂伤装屏/维修人员；
3、电阻、电容等其他元器件：俗话说事无巨细，由于显示屏经常开关机，电容的好坏也影响着开关机时候对显示屏屏体的保护，电阻是控制显示屏电流的主要元器件，有优选大厂品牌产品。
    一款好的产品绝对是好的材料、配件与做工的完美结合。

十一．汇总显示屏中的常见
初识显示屏的朋友对大屏幕常用的摸不着北，本人就对常见做个简单汇总，方便大家参考，如有错误，及时提出，以免误导：
74245的作用：信号功率放大，双向3态数据缓冲器（不带锁存），就是给低输出能力的芯片提供高带载能力.
74138的作用：八位二进制译十进制译码器
4953的作用：行驱动管，功率管
74595的作用：列驱动管，驱动芯片，8位移位锁存器（主用室内单元板）
台湾聚积5024, 5026, 日本东芝62726的作用：驱动芯片，16位移位锁存器（主要用于室外模组）；其功能与74595相似，只是62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口
上不会出现高电平，只有高阻状态和低电平状态。74595并行输出口有高电平和低电平输出62726与5026的引脚功能一样，结构相似。

39 / 39
