高压电工上岗技能培训详解

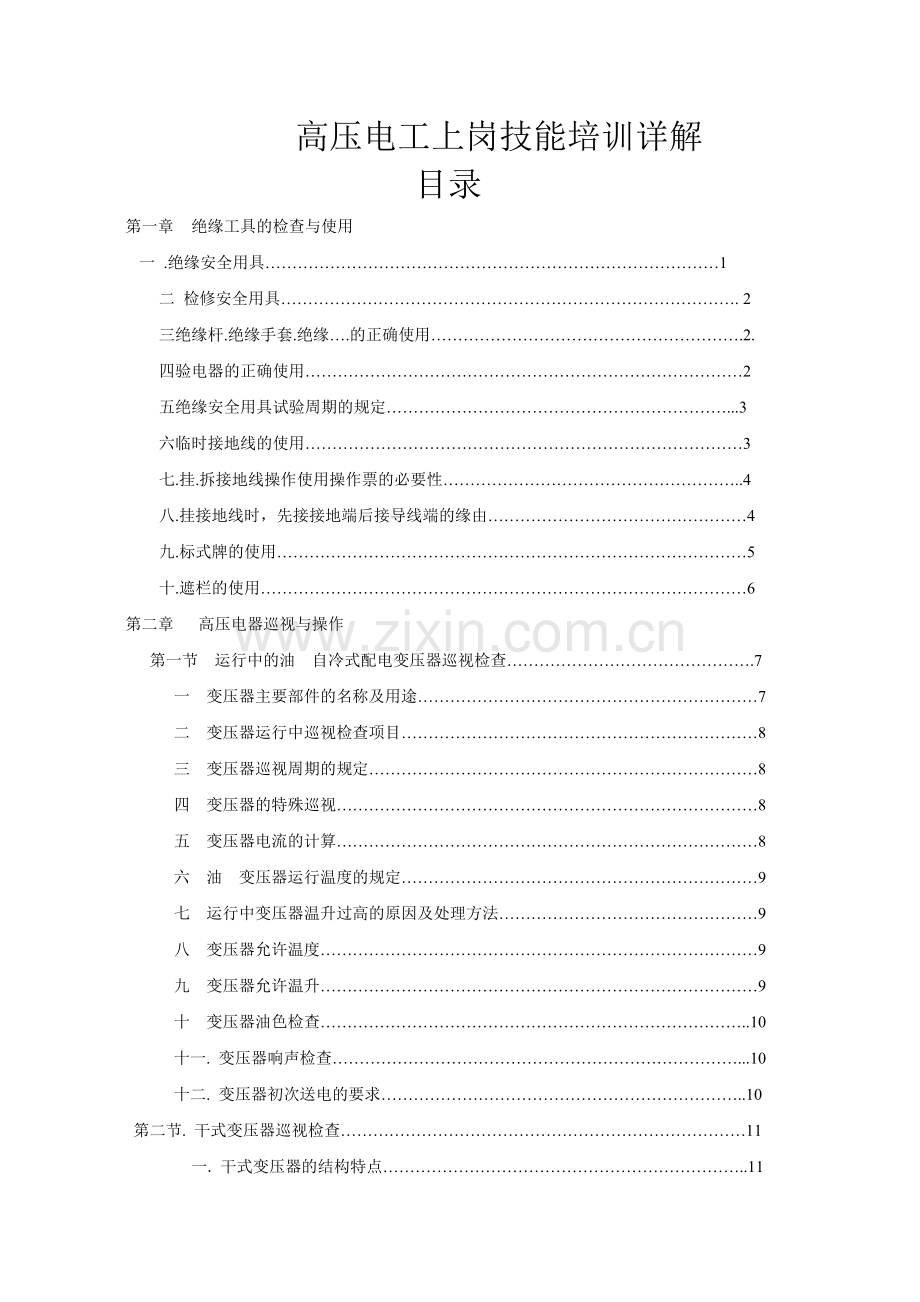

目录
第一章 绝缘工具的检查与使用
一 .绝缘安全用具…………………………………………………………………………1
二 检修安全用具…………………………………………………………………………. 2
三绝缘杆.绝缘手套.绝缘….的正确使用………………………………………………….2.
四验电器的正确使用………………………………………………………………………2
五绝缘安全用具试验周期的规定………………………………………………………...3
六临时接地线的使用………………………………………………………………………3
七.挂.拆接地线操作使用操作票的必要性………………………………………………..4
八.挂接地线时，先接接地端后接导线端的缘由…………………………………………4
九.标式牌的使用……………………………………………………………………………5
十.遮栏的使用………………………………………………………………………………6
第二章 高压电器巡视与操作
第一节 运行中的油 自冷式配电变压器巡视检查……………………………………….7
一 变压器主要部件的名称及用途………………………………………………………7
二 变压器运行中巡视检查项目…………………………………………………………8
三 变压器巡视周期的规定………………………………………………………………8
四 变压器的特殊巡视……………………………………………………………………8
五 变压器电流的计算……………………………………………………………………8
六 油 变压器运行温度的规定…………………………………………………………9
七 运行中变压器温升过高的原因及处理方法…………………………………………9
八 变压器允许温度………………………………………………………………………9
九 变压器允许温升………………………………………………………………………9
十 变压器油色检查……………………………………………………………………..10
十一. 变压器响声检查…………………………………………………………………...10
十二. 变压器初次送电的要求…………………………………………………………..10
第二节. 干式变压器巡视检查…………………………………………………………………11
一. 干式变压器的结构特点…………………………………………………………..11
二. 干式变压器温度控制仪…………………………………………………………..11
三. 干式变压器冷却风机……………………………………………………………..12
四. 冷却风机的安装与运行…………………………………………………………..12
五. 干式变压器巡视内容……………………………………………………………..12
六. 干式变压器的运行维护………………………………………………………….13
七. 干式变压器的过载规定…………………………………………………………..13
第三节. 油 自冷式变压器分接开关的切换操作……………………………………………13
一 . 电力变压器分接开关的作用………………………………………………………...13
二 . 切换分接开关的时间及操作方法…………………………………………………...14
三 . 运行中的变压器分接开关进行切换操作的全过程………………………………...14
四 . 普通电力变压器切换分接开关时的注意事项……………………………………...15
第四节. 干式变压器分接开关的切换操作……………………………………………………...15
一 . 干式变压器分接开关的特征………………………………………………………...15
二 . 干式变压器分接开关的切换操作过程………………………………………….......16
第五节. 油浸变压器取油样…………………………………………………………………..
0…16
一. 油浸式变压器取油样目的……………………………………………………………….16
二. 油浸式变压器取油样的工作目的……………………………………………………….16
三. 10变压器油的耐压强度……………………………………………………………..17
第六节．户外变压器的安装要求………………………………………………………………..17
一. 户外安装的配电变压器主接线………………………………………………………17
二. 室外变压器安装的一般要求…………………………………………………………..17
第七节.运行中的高压电流互感器巡视检查……………………………………………………18
一. 电流互感器的用途………………………………………………………………………18
二. 电流互感器的型号含义…………………………………………………………………18
三. 高压电流互感器巡视检查的周期及内容………………………………………………19
四. 高压电流互感器需要增加特殊巡视的情况……………………………………………19
五. 电流互感器发生二次开路的现象……………………………………………………..20
六. 电流互感器发生二次开路的后果……………………………………………………..20
七. 电流互感器发生二次开路的处理方法……………………………………………….20
八. 电流互感器二次回路接线的要求…………………………………………………….20
第八节. 运行中的电压互感器的巡视检查…………………………………………………..20
一. 电压互感器的用途……………………………………………………………………..20
二. 电压互感器巡视检查的周期及内容………………………………………………….20
三. 需要增加特殊巡视的情况…………………………………………………………......21
四. 带有绝缘监视的电压互感器，监视一次线路发生接地故障原理…………………..21
五. 三相五柱式电压互感器接电压表及带有绝缘监视的接线原理图……………………21
六. 一次线路发生一相接地故障时电压表的指示………………………………………..22
七. 如何查找一相接地故障………………………………………………………………..22
八. 高压一想接地后系统运行要求………………………………………………………..22
九. 查找接地故障时的安全注意事项……………………………………………………..23
第九节.电压互感器更换高压熔丝的操作……………………………………………………..23
一. 电压互感器高压熔丝的特点……………………………………………………………23
二. 电压互感器高压熔丝断后的表现………………………………………………………23
三. 电压互感器高压熔丝熔断后的表现…………………………………………………23
四. 10电压互感器运行中一次侧熔丝熔断原因……………………………………….23
五. 10电压互感器运行中一次侧熔丝熔断后的处理………………………………….24
六. 更换高压熔断丝前应做好的准备工作…………………………………………………24
七. 更换高压熔断丝的操作及再次投入前对电压互感器应做的检查工作………………25
第十节.运行中的少油断路器的巡视检查………………………………………………………25
一. 断路器型号……………………………………………………………………………….25
二. 少油断路器运行状态的判断…………………………………………………………….25
三. 少油断路器的巡视检查周期……………………………………………………………25
四. 少油断路器的巡视检查内容…………………………………………………………….26
五. 少油断路器喷油原因……………………………………………………………………26
六. 断路器喷油处理方法…………………………………………………………………….27
七. 少油断路器缺油原因…………………………………………………………………….27
八. 少油断路器缺油处理方法……………………………………………………………….27
九. 发现看不到右面或瓷绝缘断裂的吃力方法…………………………………………….27
十. 瓷绝缘断裂原因………………………………………………………………………..27
第十一节 . 运行中的高压负荷开关的巡视检查…………………………………………….28
一 . 负荷开关的特点……………………………………………………………………...28
二 . 负荷开关的型号含义………………………………………………………………...28
三 . 负荷开关的巡视检查周期…………………………………………………………...28
四 . 负荷开关的巡视检查内容…………………………………………………………...29
五 . 与负荷开关配合使用的熔断器常用型号…………………………………………...29
六 . 负荷开关安装要求…………………………………………………………………...29
第十二节 . 断路器的停. 送电操作…………………………………………………………..29
一 . 断路器操动机构的种类……………………………………………………………...29
二 . 操动机构型号含义…………………………………………………………………...31
三 . 操动机构内脱扣器代号含义………………………………………………………...31
四 . 断路器和隔离开关之间加装联锁的目的…………………………………………...31
五 . 常用联锁方式………………………………………………………………………...31
六 . ‘五防， 的含义…………………………………………………………………….31
七 . 断路器操作开关手柄位置…………………………………………………………...32
八 . 型弹簧储能操动机构的操作过程………………………………………………...32
九 . 型电磁操动机构的操作过程……………………………………………………..33
十 . 断路器操作前应做的准备工作……………………………………………………..34
十一. 断路器操作的安全要点…………………………………………………………….34
第十三节. 运行中的高压隔离开关的巡视检查……………………………………………...34
一 . 隔离开关的作用……………………………………………………………………...34
二 . 10 高压隔离开关的安装要求……………………………………………………..34
三 . 高压隔离开关型号含义……………………………………………………………...35
四 . 隔离开关在运行中的巡视检查周期………………………………………………...36
五 . 隔离开关在运行中的巡视检查内容………………………………………………...36
六 . 高压隔离开关的安全操作…………………………………………………………...36
七 . 发生误拉. 误合隔离开关的处理……………………………………………………36
第十四节. 开式熔断器的操作……………………………………………………………….37
一 . 开式熔断器的用途………………………………………………………………….37
二 . 熔丝容量的选择……………………………………………………………………...38
三 . 熔丝熔断的原因……………………………………………………………………...38
四 . 跌开式熔断器的安装要求…………………………………………………………38
五 . 操作跌开式熔断器时的安全要求…………………………………………………...38
第十五节. 运行中的避雷器的巡视检查……………………………………………………...38
一 . 避雷器的用途………………………………………………………………………...38
二 . 避雷器的型号………………………………………………………………………...39
三 . 避雷器的安装要求…………………………………………………………………...39
四 . 避雷器的巡视检查周期……………………………………………………………...40
五 . 避雷器的巡视检查内容……………………………………………………………...40
六 . 阀型避雷器运行中雷雨天气时的特殊巡视检查…………………………………...40
七 . 阀型避雷器爆炸的原因……………………………………………………………...40
八 . 运行中的阀型避雷器瓷套发生裂纹的处理…………………………………….40
第十六节.遥测油浸式变压器，电压互感器的绝缘电阻…………………………………..41
一. 兆欧表的选择和检查…………………………………………………………………….41
二. 绝缘电阻的名称………………………………………………………………………….41
三. 油浸式变压器绝缘电阻合格值的标准…………………………………………………41
四. 遥测一次绕组对二次绕组及地（壳）的绝缘电阻的接线方法……………………….41
五. 摇测二次绕组对一次绕组及地（壳）的绝缘电阻的接线方法……………………….41
六. 油浸式变压器绝缘遥测的操作步骤…………………………………………………….42
七. 遥测工作中的安全注意事项…………………………………………………………….43
八. 变压器的检测周期……………………………………………………………………….43
九. 遥测电压互感器绝缘电阻的方法……………………………………………………….44
第十七节.10电力电缆绝缘电阻值的测量…………………………………………………..44
一.10电力电缆绝缘电阻遥测项目及合格标准………………………………………....44二.使用的仪表及材料……………………………………………………………………….44
三.正确接线方法……………………………………………………………………………..44
四.遥测电缆绝缘的工作步骤………………………………………………………………..44
五. 遥测电缆绝缘的安全事项……………………………………………………………….45
六.电力电缆的试验周期……………………………………………………………………45
第十八节.母线绝缘电阻的测量………………………………………………………………..45
一. 侧脸项目及标准…………………………………………………………………………45
二. 正确接线方法…………………………………………………………………………….45
三. 使用的仪表及材料………………………………………………………………………45
四. 操作步骤…………………………………………………………………………………46
五. 安全注意事项…………………………………………………………………………….46
第十九节.阀型避雷器的绝缘测量……………………………………………………………….46
一. 测量项目及标准………………………………………………………………………..46
二. 使用仪表工具及器材…………………………………………………………………….47
三. 接线方法………………………………………………………………………………….47
四. 操作步骤………………………………………………………………………………….47
五. 安全注意事项…………………………………………………………………………….47
第二十节.单臂电桥的使用………………………………………………………………………47
一. 单臂电桥的用途……………………………………………………………………….47
二. 单臂电桥的使用方法……………………………………………………………………47
三. 直流但比电桥测量变压器绕组直流电阻工作步骤…………………………………..49
第二十一节.高压柜带电显示器………………………………………………………………..49
一. 带电显示器的作用……………………………………………………………………….49
二. 高压柜带电显示器的特点………………………………………………………………50
三. 10开关柜带电显示器的使用规定………………………………………………….50
第二章 继电保护/52
第一节.10系统常用的继电器…………………………………………………………..52
一. 型电流继电器……………………………………………………………………52
二. 型电流继电器…………………………………………………………………….53
三. 信号继电器…………………………………………………………………………..54
四. 电磁式型交直流中间继电器…………………………………………………..55
五. 型时间继电器…………………………………………………………………….56
六. 电压继电器…………………………………………………………………………..57
七. 瓦斯（气体）继电器………………………………………………………………..58
第二节. 电流保护的几种接线方式…………………………………………………………..59
一 .完全星形接线………………………………………………………………………….59
二 .不完全星形接线……………………………………………………………………….59
三 .两相差接线……………………………………………………………………………..60
四 .三相三角形接线………………………………………………………………………..60
第三节 .低电压闭锁的过电流保护电路特点…………………………………………………61
第四节 .电流闭锁的电压速断保护电路特点…………………………………………………62
第五节 .点流速断保护电路特点………………………………………………………………62
第六节 .定时限速断保护.过电流保护和过负荷保护综合电路特点…………………………63
第七节 .定时限速断. 过电流保护电路特点…………………………………………………..64
一、定时限过电流保护特点……………………………………………………………….64
二 . 定时限过电流保护动作过程………………………………………………………….65
三 . 定时限速断保护动作过程…………………………………………………………….65
第八节. 反时限过电流保护电路特点………………………………………………………...65
一 . 反时限过电流保护特点……………………………………………………………….65
二 . 反时限过电流保护动作原理………………………………………………………….66第九节. 继电保护的基本知识………………………………………………………………….66
一 . 对继电保护装置的基本要求…………………………………………………………...66
二 . 10配电系统常用继电保护的种类…………………………………………………...67
三 . 保护发出跳闸命令的继电保护种类…………………………………………………...67
四 . 保护发出信号报警的继电保护种类…………………………………………………..67
五 . 过电流保护的整定原则………………………………………………………………...67
六 . 过电流保护的保护范围………………………………………………………………...67
七 . 速断保护的整定原则…………………………………………………………………...67
八 . 速继保护的保护范围…………………………………………………………………...67
九 . 继电保护动作判断故障原因…………………………………………………………...67
第四章 .倒闸操作 68
第一节. 倒闸操作要求………………………………………………………………………….68
一 . 倒闸操作………………………………………………………………………………...68
二 . 倒闸操作定义…………………………………………………………………………...68
三 . 倒闸操作的基本安全技术要求………………………………………………………...68
四 . 电气设备运行中的几种工作状态……………………………………………………...69
五 . 倒闸操作票应填写的内容……………………………………………………………...69
六 . 执行倒闸操作的步骤…………………………………………………………………...69
七 . 倒闸操作的基本原则…………………………………………………………………...70
八 . 10及以下高低压配电装置的调度操作编号原则…………………………………...70
九 . 操作票填写标准术语…………………………………………………………………...72
第二节. 常用倒闸操作票……………………………………………………………………….74
一 . 10固定式开关柜特征和操作………………………………………………………..74
二 . 10移开式开关柜特征和操作………………………………………………………...87
三 . 10预装式变电站特征和操作……………………………………………………….100
第五章. 10常用的供电系统图 /103
一 . 系统图的用途………………………………………………………………………...103
二 . 环网柜 （型箱式变电站）配电系统图………………………………………….103
三 . 10高供低量系统图 （架空线接入电缆引入室内负荷开关控制）……………….104
四 . 10移开式（型）开关柜单电源单变压器系统图……………………………..105
五 . 固定式（型）开关柜10单电源双变压器系统图…………………………...106
六 . 10固定式开关柜（型）单电源单变压器系统图…………………………….107
七 . 10固定式开关柜（型）双电源单母线系统图……………………………….108
八 . 双电源单母线移开式（型）高压开关柜系统图…………………………………110
参考文献 /112

第一章 .绝缘安全用具的检查与使用

一 . 绝缘安全用具
绝缘安全用具是指用来防止工作人员直接触电的用具。绝缘安全用具分为基本绝缘安全用具和辅助绝缘安全用具两类。
基本绝缘安全用具；用具本身的绝缘足以抵御工作电压的用具(既可以接触带电体)，
高压设备的基本绝缘安全用具有图1-1（a）高压绝缘杆.图1-1（b）绝缘夹钳和图1-1（c）高压验电器。
助绝缘安全用具；用具本身的绝缘不足以抵御工作电压的用具（既不可以接触带电体），高压设备的辅助绝缘安全用具有图1-1（d）绝缘靴 .图1-1（e）绝缘手套及绝缘垫.绝缘台等。
（a） 高压绝缘杆
（b） 绝缘夹钳
（c） 高压验电器
（d） 绝缘靴
（e） 绝缘手套
图1-1高压设备的绝缘安全用具
二 . 检修安全用具
检修安全用具是指检修时应配置的保护人身安全和防止误入带电间隔以及防止误操作的安全用具。
检修安全用具除基本绝缘安全用具和辅助绝缘安全用具外，还有临时接地线.标识牌.安全带.脚扣.临时遮拦等。
三 . 绝缘杆.绝缘手套.绝缘靴的正确使用
1.使用前的检查
（1）检查外观应清洁.无油后.无灰尘.表面无裂纹.断裂.毛刺.划痕.孔洞及明显变形等。
（2）绝缘手套还应做充气试验，检验并确认其无泄漏现象。
（3）绝缘 底无扎伤现象，底部花纹清晰明显，无磨平迹象。
(4) 绝缘杆的连接部分应拧紧。
2 . 使用注意事项
（1）使用绝缘杆时，应戴绝缘手套，同时手握部分应限制在允许范围内，不得超出防护罩或防护环。
（2）绝缘靴是电工必备的个人安全防护用品，主要用于防止跨步电压的伤害，也 助用作防止接触电压点击。高压绝缘 应每6个月做一次耐压试验，使用之前应检查是否在上次试验有效期内，靴底花纹是否磨平，扎伤。绝缘靴严禁作为雨靴使用。穿用绝缘靴要防止硬质尖锐物体将底部扎伤。
（3）绝缘手套可以防止触电的伤害，使用绝缘手套还可以直接在低点设备上进行带电作，它是一种低压基本安全用具。手套应有足够的长度，一般30-40，至少应超过手腕10 。
绝缘手套每6个月应做一次耐压试验，每次使用前需认真检查表面是否清洁.干燥.是否有磨损.划伤或有孔洞，绝缘手套充气检查方法是将手套伸直用力卷起，使内部空气不能外漏，在卷到一定程度时内部压力增大，手指部位即鼓起，即可查看是否有漏气现象。如有漏气则说明手套已有孔眼或破损，不能继续使用。
3 .保管注意事项
（1）安全用具应存放在干燥.通风场所。
（2）绝缘杆应悬挂在支架上，不应与墙面接触或斜放。
(3) 绝缘手套应存放在密闭的橱内，应与其他工具.仪表分别存放，不可接触油污。
（4）绝缘靴应放在櫉内，不准代替雨靴使用，只限于在操作现场使用。
四 . 验电器的正确使用
1 .使用前的检查
（1）验电器必须是电压等级合适，经试验合格，试验期限有效。
（2）验电器应无灰尘.油污.裂纹.断裂等现象。
（3）验电前和验电后应将验电器在带电的设备上测试，确认信号良好。
（4）验电器各连接部位应牢固。
（5）同时应对绝缘手套作检查（按相关内容进行检查）。
2 . 操作中的安全注意事项
（1）检修的电气设备停电后，在悬挂接线之前，必须用验电器检查有无电压。
（2）应在施工或检修设备的进出线的各相风别进行。
（3）高压验电必须戴绝缘手套。
（4）联络用的断路器或隔离开关检修时，应在其两侧验电。
（5）线路的验电应逐相进行
（6）同杆架设的多层电力线路检修时，先验低压，后验高压；先验下层，在验上层。
（7）表示设备断开的常设信号或标志，表示允许进入间隔的信号以及接入的电压表指示无电压和其它无电压指示，只能作参考，不能作为设备无电的根据。
（8）验电时，验电器应逐渐的靠近并接触带电体。
3.带电体与剩余电荷的区分
带电体：良好的验电器在距带电体约100时即可发出信号，接触到带电体后信号不减弱。 .
剩余电荷：剩余电荷只有在验电器接触到导体时才发出信号，并且信号是逐渐减弱的。
五.绝缘安全用具试验周期的规定
绝缘杆.绝缘夹钳的试验周期为一年，绝缘手套.绝缘靴.验电器周期为六个月。
六. 临时接地线的使用
1. 临时接地线的检查
(1) 临时接地线应使用多股软裸铜线，截面不小于25m㎡（现市场供应的临时接地线，有一种在导线外加无色透明塑料绝缘，其目的是保护软铜导线不易断线，不散股，可视为裸线），如图1-2所示。
(2) 临时接地线无背花，无死扣。
(3) 接地线与接地棒的连接应牢固，无松动现象。
图1-2临时接地线
（4）接地棒绝缘部分无裂缝，完整无损。
（5）接地线卡子或线夹与软铜线的连接应牢固，无松动现象。
2.挂.拆临时接地线的操作要求
挂临时接地线应由值班人员在有人监护的情况下，按操作票指定的地点进行操作。在临时接地线上及其存放位置上均应编号，挂临时接地线还应按指定的编号使用。装设临时接地线的实际操作及安全注意事项如下。
（1） 装设时，应先将接地端可靠接地，当验电设备或线路确无电压后，立即将临时接地线的另一端（导体端）接在设备或线路的导电部分上，此时设备或线路已接地并三相短路。
（2） 装设临时接地线必须先接接地端，后接导体端，拆的顺序与此相反。装.拆临时接地线应使用绝缘棒或戴绝缘手套。
（3） 对于可能送电至停电设备或线路的各方面或停电设备可能产生感应电压的，都要装设临时接地线。
（4） 分段母线在断路器或隔离开关断开时，各段应分别验电并接地之后方可进行检修。降压变电所全部停电时，应将各个可能来电侧的部位装设临时接地线。
（5） 在室内配电装置上，临时接地线应装在末涂相色漆的地方。
（6） 临时接地线应挂在工作地点可以看见的地方。
（7） 临时接地线与检修的设备或线路之间不应连接有断路器或熔断器。
（8） 带有电容的设备或电缆线路，在装设临时接地线之前，应先放电。
（9） 同杆架设的多层电力线路装设临时接地线时，应先装低压，后庄高压，先装下层，后装上层，先装“地”，后装“火”。拆的顺序则相反。
（10） 装.拆临时接地线工作必须由二人进行，若变电所为单人值班，则只允许使用接地线隔离开关接地。
（11） 装设了临时接地线的线路，还必须在开关的操作手柄上挂“已接地”标志牌。
七 .挂.拆接地线操作使用操作票的必要性
挂接一组接地线的操作项目有两项，即在设备上验电应无电；在设备上挂接地线。拆接地线的操作项目为一项，即拆除设备的接地线。但都必须使用操作票。
因为此项操作关系到人身安全，所以要谨慎操作，其中特别是挂接地线的操作，如发生错误，就要发生带电挂接地线，造成操作电工触电或烧伤以及电气设备的损坏事故。误拆除接地线的危害也不小，当停电设备进行检修工作还未结束，工作地点两端导线没有挂接地线时，如线路突然来电，检修人员就会触电伤亡。所以无论是挂接地线还是拆除接地线操作必须使用操作票。
八 .挂接地线时，先接接地端后接导线端的缘由
挂接或拆除接地线的操作顺序千万不可颠倒，否则将危及操作人员的人身安全，甚至造成人身触电事故。挂接地线时，如先将接地线的短路线挂接在导体上，即先接导线端，此时若线路带电（包括感应电压），操作电工的身体上也会带电，这样讲危及操作电工的人身安全。拆接地线时，如先将接地线的接地端拆开，还未拆下接地线的短路线，这时，若线路突然来电（包括感应电压），操作电工的身体上会带电，人体上有电流通过，将危及操作人员的人身安全。
九 . 标式牌的使用
1 .标示牌的分类
标示牌按其性质分为有四类七种。
（1） 禁止类；有“禁止合闸，有人工作”；和“禁止合闸，线路有人工作”。
“禁止合闸，有人工作”；尺寸为200 ×100或80×50 ,白底红字。标示牌应悬挂在一经合闸即可送电到达工作地点的断路器设备和隔离开关的操作手柄（检修设备挂此牌）。
“禁止合闸，线路有人工作” ；尺寸为200×100或80×50 ,红底白字。标示牌应悬挂在一经合闸即可送电到达工作地点的断路器设备和隔离开关的操作手柄（检修线路挂此牌）。
(2)警告类。有；“禁止攀登，高压危险”；和“止步，高压危险”。禁止攀登，高压危险；尺寸为200×250 ,白底红字 ，中间有红色危险标志。标志牌应悬挂在；
a）工作人员上下铁架邻近可能上下的另外的铁架上；
b）运行中变压器的梯子上；
c）输电线路的铁塔上；
d）室外高压变压器台支柱杆上。
“止步，高压危险”尺寸为200250.白底红字。中间有红色危险标志，标示牌应悬挂在；
a) 室外工作地点的围栏上；
b) 室外电气设备的架构上；
c) 工作地点邻近带电设备的遮拦，横梁上；
d) 禁止通行的过道上；
e) 高压试验地点。
（3） 准许类。有“在此工作”和“由此上下”。”在此工作”尺寸为250250 ,绿底中有直径210白圈，圈中黑字分为两行。标示牌应悬挂在室内和室外允许工作地点或施工设备上。
“从此上下”尺寸为250250 ,绿底中有直径210白圈，圈中黑字分为两行。标示牌应悬挂在允许工作人员上下的铁架.梯子上
（4） 提醒类；有已接地。“已接地”尺寸为240130 ,绿底黑字。标示牌应悬挂在已接接地线的隔离开关操作手柄上。
除此以外，还有一些悬挂在特地点的标示牌，如“禁止推入，有人工作“。有电“危险，请勿靠近”等。
2 .标示牌的悬挂数量
（1）禁止标示牌的悬挂数量应与参加工作的班组数相同。
(2)提醒类标示牌的悬挂数量应与装设接地线的组数相同。
（3）警告类和准许类标示牌的悬挂数量，可视现场情况适量悬挂。
十 .遮栏的使用
遮栏的作用是限制工作人员的活动范围，以防止工作人员在工作中造成对带电设备的危险接近，造成工作人员发生触电事故。因此，当进行停电工作时，如对带电部分的安全距离小于下列数值；10为0.7m时，应在工作地点和带电部分之间装设临时性遮栏。实际上，检修工作范围大于0.7m以上时，一般现场也设置临时遮栏，这时所设的遮栏的工用是防止检修人员随便走动，以致走错位置，或外人进入，接近带电设备，避免触电事故的发生。
室内与室外停电检修设备使用临时遮栏的差别如下。
（1） 室内；用临时遮栏将带电运行设备围起，在遮栏上挂标示牌，牌面向外；配电屏后面的设备检修，应将检修的屏后网状遮栏门或铁板门打开，其余带电运行的盘应关好，加锁。
配电屏后面应有铁板门或网状遮栏门，无门时，应在左右两侧屏安装临时遮栏。
（2） 室外；用临时遮栏将停电检修设备围起（但应留出检修通道），在遮栏上挂标
示牌，牌面向内。
地二章 高压电器巡视与操作
第一节 运行中的油浸自冷式配电变压器巡视检查
一 . 变压器主要部件的名称及用途
（1）高.低压绝缘套管.它是变压器箱外的主要绝缘装置，并且还是固定引线与外电路连接的主要部件。
（2）分接开关；是变压器高压绕组改变抽头的位置，分为有载调压和无载调压两种。
（3）气体继电器；又称瓦斯继电器，它与控制电路连通构成瓦斯保护装置。
（4）防爆管；是变压器的一种保护装置，主要作用是在变压器内部发生故障时，防止由于内部压力剧增导致油箱变形。
（5）油枕； 它是变压器运行中补油及储油的装置，可以防止绝缘油的过快老化和受潮，其侧面装油位指示器（油标管），用来监视运行中油色以及监视油位，其上方装有注油孔和出气瓣。
（6）呼吸器；内部装有硅胶，以保持变压器内绝缘油的良好绝缘性能。硅胶在干燥情况下呈浅蓝色，当吸潮达到饱和状态时，逐渐变为淡红色，这时，应将硅胶取出在140c高温下
