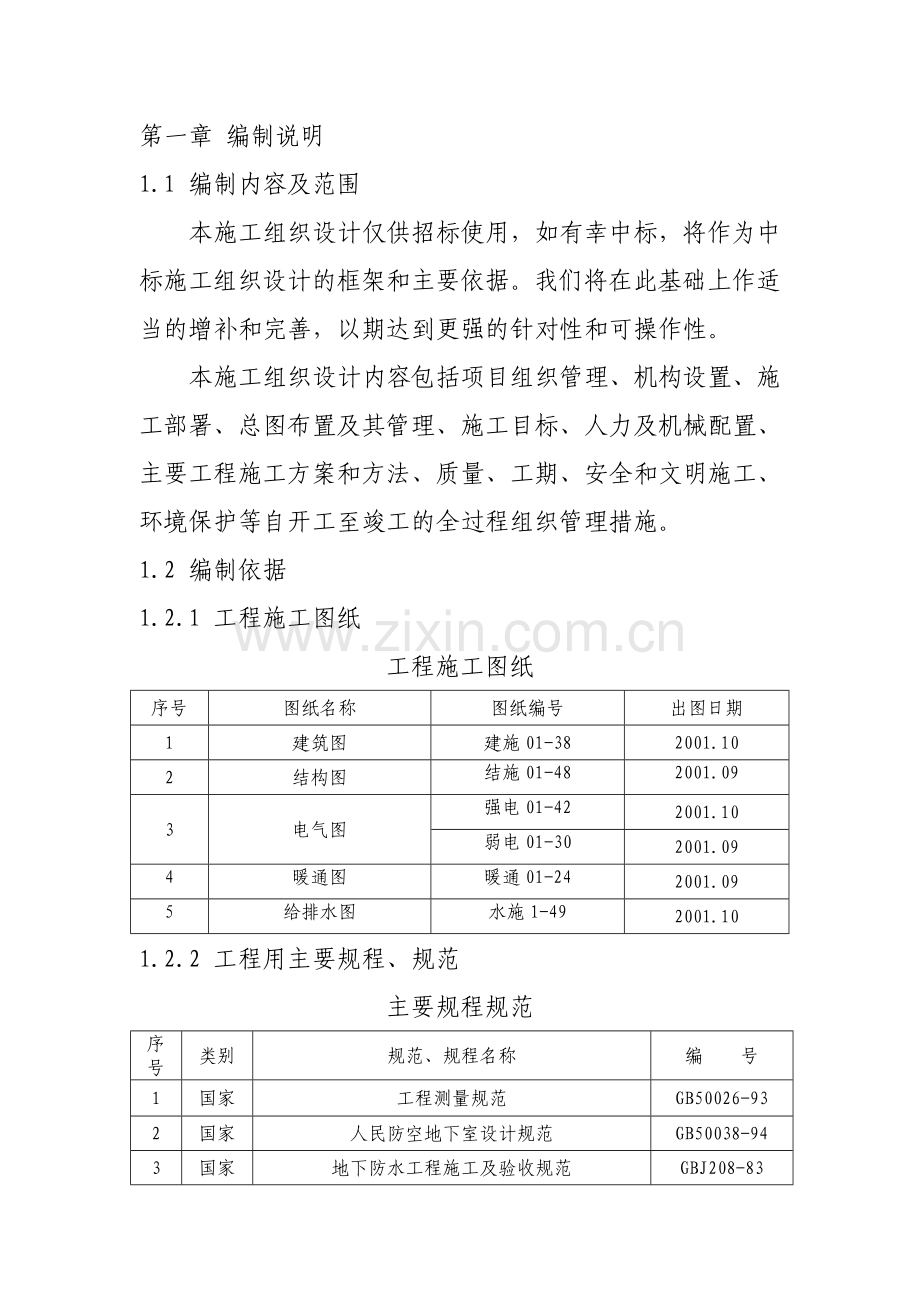

第一章 编制说明
1.1 编制内容及范围
本施工组织设计仅供招标使用，如有幸中标，将作为中标施工组织设计的框架和主要依据。我们将在此基础上作适当的增补和完善，以期达到更强的针对性和可操作性。
本施工组织设计内容包括项目组织管理、机构设置、施工部署、总图布置及其管理、施工目标、人力及机械配置、主要工程施工方案和方法、质量、工期、安全和文明施工、环境保护等自开工至竣工的全过程组织管理措施。
1.2 编制依据
1.2.1 工程施工图纸
工程施工图纸
序号
图纸名称
图纸编号
出图日期
1
建筑图
建施01-38
2001.10
2
结构图
结施01-48
2001.09
3
电气图
强电01-42
2001.10
弱电01-30
2001.09
4
暖通图
暖通01-24
2001.09
5
给排水图
水施1-49
2001.10

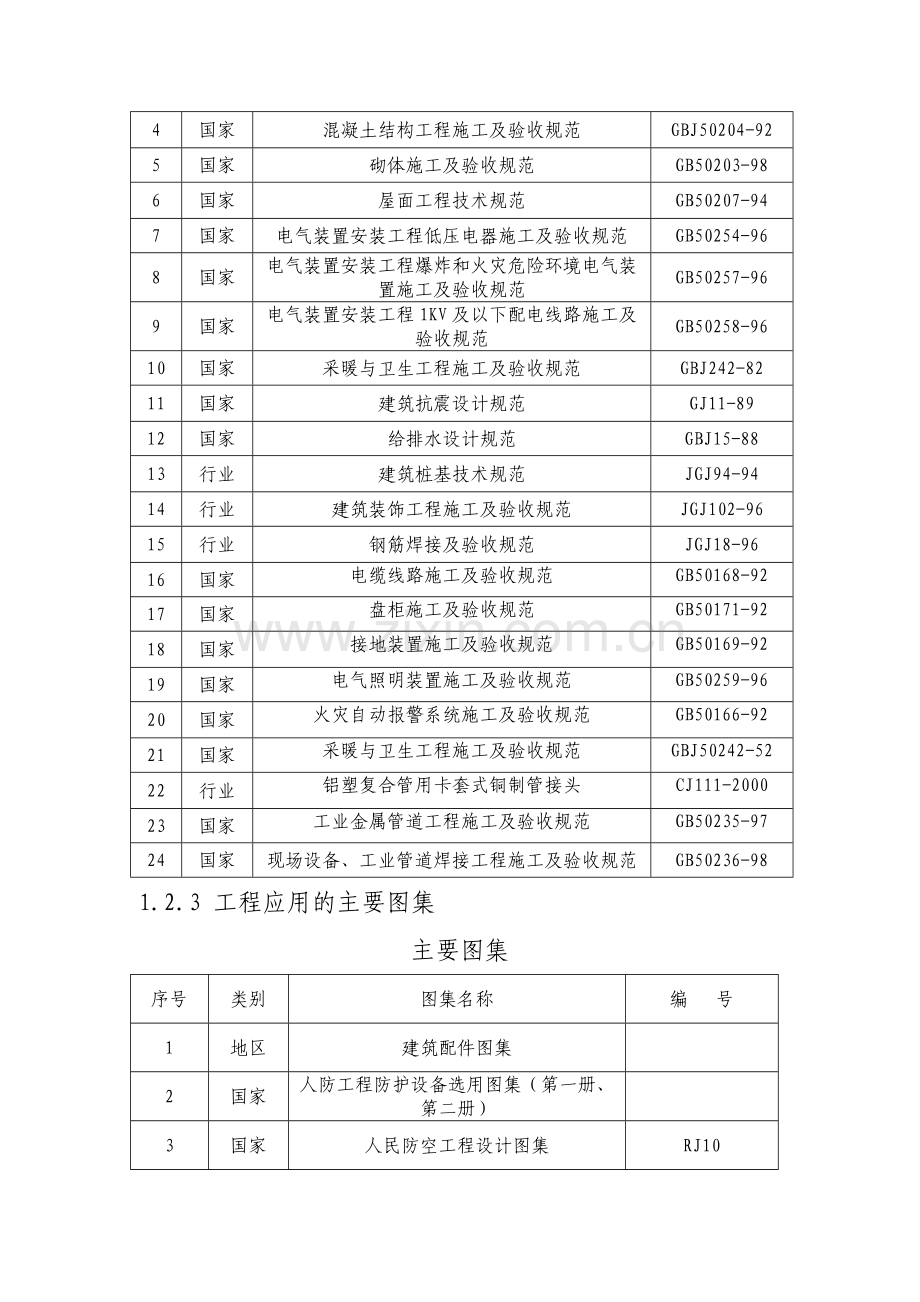

1.2.2 工程用主要规程、规范
主要规程规范
序号
类别
规范、规程名称
编 号
1
国家
工程测量规范
GB50026-93
2
国家
人民防空地下室设计规范
GB50038-94
3
国家
地下防水工程施工及验收规范
GBJ208-83
4
国家
混凝土结构工程施工及验收规范
GBJ50204-92
5
国家
砌体施工及验收规范
GB50203-98
6
国家
屋面工程技术规范
GB50207-94
7
国家
电气装置安装工程低压电器施工及验收规范
GB50254-96
8
国家
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
GB50257-96
9
国家
电气装置安装工程1KV及以下配电线路施工及验收规范
GB50258-96
10
国家
采暖与卫生工程施工及验收规范
GBJ242-82
11
国家
建筑抗震设计规范
GJ11-89
12
国家
给排水设计规范
GBJ15-88
13
行业
建筑桩基技术规范
JGJ94-94
14
行业
建筑装饰工程施工及验收规范
JGJ102-96
15
行业
钢筋焊接及验收规范
JGJ18-96
16
国家
电缆线路施工及验收规范
GB50168-92
17
国家
盘柜施工及验收规范
GB50171-92
18
国家
接地装置施工及验收规范
GB50169-92
19
国家
电气照明装置施工及验收规范
GB50259-96
20
国家
火灾自动报警系统施工及验收规范
GB50166-92
21
国家
采暖与卫生工程施工及验收规范
GBJ50242-52
22
行业
铝塑复合管用卡套式铜制管接头
CJ111-2000
23
国家
工业金属管道工程施工及验收规范
GB50235-97
24
国家
现场设备、工业管道焊接工程施工及验收规范
GB50236-98
1.2.3 工程应用的主要图集
主要图集
序号
类别
图集名称
编 号
1
地区
建筑配件图集

2
国家
人防工程防护设备选用图集（第一册、第二册）

3
国家
人民防空工程设计图集
RJ10
4
地区
中南标
98ZJ×××
5
国家
抗震构造
98ZG003
6
国家
砼雨蓬
91EG304
7
地区
砼过梁
91EG323
8
国家
砼结构施工图平面整体表示方法制图规划和构造详图
00G101
1.2.4 工程应的的主要标准
主 要 标 准
序号
类别
标 准 名 称
编号
1
国家
建筑安装质量检验评定统一标准
GBJ300-88
2
国家
建筑工程质量检验评定标准
GBJ301-88
3
国家
建筑电气安装工程质量检验评定标准
GBJ303-88
4
国家
建筑采暖卫生与煤气工程质量检验评定标准
GB302-88
5
国家
建筑施工安全检查标准
JGJ59-99
6
国家
电气设备交接试验标准
GB50150-96
7
国家
建设工程强制性标准条文

1.2.5 其他
其他文件
序号
类别
名 称
编号
1
企业
质量体系程序文件

2
企业
环保体系程序文件

3

地质勘察资料

4

招标文件及有关图纸答疑文件

5
企业
企业管理、项目管理、质量、安全等手册

第二章 工程概况
2.1 总体简介
简 介
序号
项 目
内 容
1
工程名称
三峡大学临床医学教学实验楼工程
2
工程地址
宜昌市伍家岗
3
建设单位
三峡大学第二临床医学院
4
设计单位
宜昌建筑设计研究院
三峡大学工程建筑设计研究所
5
招标范围
教学实验楼建筑安装工程
6
资金来源
自筹
7
招标工期
570日历天
8
质量目标
市级优良工程

2.2 建筑结构设计概况
1）详见建筑设计概况一览表。
2）详见结构设计概况一览表。
建筑设计概况一览表
工作
内容
序号
部 位
做 法
参考图集
地

面
1
地下室各房间及走道
细石砼地面
98ZJ001楼5
2
地下水池底面
200×200白色轴面砖地面
98ZJ001楼10
3
第一层走道、消防控制室、西药房、收费室、挂号室、观察室、诊室
乳白色大块防滑地面砖地面
98ZJ001地18
4
第一层大厅、前室、入口平台
花岗岩地面
98ZJ001地25
5
第一层盥洗室、卫生间
墨绿色300×300防滑地面砖地面
98ZJ001地49
防水层改为卷材防水层，参楼面做法
6
第二层以上的盥洗室、卫生间
墨绿色300×300防滑地面砖地面
98ZJ001楼27
7
楼梯间踏步
乳白色300×300防滑地面砖地面
98ZJ001楼10
8
第九层综合布线控制机房
防静电地板楼面
98ZJ001楼21
9
贮藏室、电梯机房、十六层水箱间、管道井、空调配电室
细石混凝土楼面
98ZJ001楼5
10
第二层至第十六层其它房间
乳白色大块防滑地面砖楼面
98ZJ001楼10
顶

棚
1
门诊大厅、职工活动室、多媒体教室、候诊厅
二次装修设计

2
除水池以外的地下室
清水混凝土外喷白色涂料

3
楼梯间、配电室、电梯机房、贮藏室、水箱间
仿瓷涂料顶棚
98ZJ001顶3，98ZJ001涂32
4
除1，2，3项以外的房间走道
铝合金T型龙骨吊顶
98ZJ001顶19
内

墙

面
1
收费、挂号、取药窗口、职工活动室、多媒体教室
二次装修设计

2
一层大厅，各层电梯前室
大理石墙面
98ZJ001内墙12（二次装修设计为准）
3
地下室洗消间、防毒通道、水池内壁
200×200白色釉面砖
98ZJ001内墙10
4
地下室除第3项之外墙面
喷涂料
98ZJ001内墙4
（混合砂浆）
5
各管道井，通风井内壁
混合砂浆墙面
98ZJ001内墙11
6
盥洗室、卫生间
200×300白色水波纹瓷砖饰面
98ZJ001涂32
7
楼梯间、贮藏室、电梯机房、配电室、水箱间
仿瓷涂料
98ZJ001涂32
8
候诊厅、走道、药房、收费室、诊室等
600×600玻化砖墙面
98ZJ001内墙11
9
办公室、教室、实验室等以上各项未注明的房间
乳胶漆墙面
98ZJ001内墙5
10
贮藏室、电梯机房、配电室、水箱间
150高面砖踢脚
98ZJ001踢24
11
办公教学、实验用房间及其走道
600×600玻化砖墙裙
98ZJ001裙10，墙裙高1200
外
装
修
1
见立面图
面砖外墙
98ZJ001外墙13
2
花岗石外墙
98ZJ001外墙14
3
铝合金复合板饰面

4
入口台阶
花岗石板贴面台阶
98ZJ001台7
5
入口坡道
花岗岩条石坡道
98ZJ001坡10
屋

面
1
七层屋面、十六层屋面
卷材屋面
98ZJ001屋5（防水卷材改为1.2厚三元乙丙橡胶防水卷材，预制混凝土板改为100×100广场砖）
2
其它屋面
卷材屋面
98ZJ001屋7（防水卷材改为1.2厚三元乙丙橡胶防水卷材）
结构设计概况一览表
序号
项目
概 况
1
结构
形式
基础
人工挖孔灌注桩，桩身长度不小于16m，φ1000桩16根，φ1200桩8根，φ1600桩8根，φ2000桩11根，φ2400桩6根，共计49根，地下室一层，现浇防渗砼结构。
主体
框剪结构，粘土砖及砼砌块填充墙。
2
建筑
面积
总建筑面积16571.0m2，其中地下1180.0m2，地上15391.0m2
3
层数
地下一层，主楼16层，两端～⑤轴～轴六层。
4
平面轴线尺寸
60×24.240（m）
5
建筑
总高
64.80m
6
砼强度
等级
基础垫层
C10
六层楼面以下梁及七至十二层楼面柱、梁、墙

C35

桩身及护壁
C25
六层楼面以下柱、墙
C40
桩承台、基础梁
及十三层楼面以上
柱梁、墙

C30

备注：各层现浇板等级同梁

7
砌体
电梯井四周、±0.00
以下墙体及女儿墙
粘土砖、M5混合砂浆砌筑
其它墙体
空心砖（240×240×115，240×180×115，240×120×115）M5混合砂浆砌筑
2.3 施工条件
2.3.1 本工程靠近夷陵路主干道，交通便利。
2.3.2 施工现场已较为宽阔，场地平整，有利于施工单位到位后迅速开展施工活动。
2.3.3 生产生活用水、用电可与学院内水电主干线相接，距离较近，使用方便。

第三章 现场组织管理机构及管理目标
3.1 组织管理机构组建说明
该教学实验楼属高层建筑类型，在施工过程技术含量要求较高，因此我企业将会以全面质量管理的方法对本工程进行管理。我企业将以做精品为目标，进行严格管理，按项目法施工原则，选派具有丰富施工经验，精干得力的人员组成合格的项目班子进驻现场，代表企业全面履行承包合同，承担该工程的施工管理。
项目管理人员配备原则：
年富力强，精力充沛，并具有吃苦耐劳精神；
工作扎实，专业精通，有较多技术和项目管理经验。
3.1.1 项目组织机构图

项目组织机构图

项目经理

施工经理
项目总工程师

出

纳

员
会

计

师
预

算

师
质量检查员
资

料

员
测

量

员
试

验

员
计

量

员
水电队长
土建队长
安

全

员
计划统计员
消防保卫员
物资设备采购员
物资管理员

机驾
维修
班
钢筋班
综合安装班
木工班
瓦工班
涂料
油漆
班
架子班
砼

班

3.1.2 管理人员一览表

管理人员一览表
序号
职 务
职 称
人数
工作责任
备注
1
项目经理
高级工程师
1
全面管理
一级项目经理
2
施工经理
助理经济师
1
主管生产、技术、安全
二级项目经理
3
项目总工
高级工程师
1
主管技术
一级项目经理
4
技术负责人
工程师
1
主管施工技术
中级施工员
5
土建队长
技师
2
现场土建施工管理
中级施工员
6
质检员
助理工程师
2
现场质量管理
中级质检员
7
测量试验员
助工
3
现场测量试验
中级测量员
8
安装队长
助工
2
水、电安装施工管理
中级施工员
9
安装工程师
工程师
2
水、电安装施工管理
中级施工员
10
现场材料员
助理经济师
1
现场材料管理
中级材料员
11
成本会计
会计师
1
戌本管理

12
预算员
助理经济师
1
预算
中级预算员
13
材料主管
工程师
1
材料管理
中级材料员
14
安全员
助 工
1
安全管理
中级安全员
3.1.3 项目部主要成员及各职责
1）项目经理
项目经理受企业法人委托，代表企业全面负责履行总承包合同负责施工所需人、财、物的组织管理与控制。负责施工现场的施工组织和协调管理。对工期、管理、安全、文明施工及成本目标进行控制。
2）施工经理
协调项目经理其接管理现场的施工，主管工程的日常工作对施工生产、安全生产直接负责。根据工程的要求，负责对材料设备和工具的计划、采购、供应的管理工作。
3）项目总工
分管工程施工技术、安全技术、质量策划与控制、质量记录，负责组织有关人员学习施工图纸和组织图纸会审，各项施工组织设计和施工方案的编制和交底；负责管理四新技术应用的培训、测量、计量和试验检验、微机、工程的技术复核、隐蔽验收、质量计划、质量预控、质量检验与评定，施工技术档案等工作。
负责管理进度计划的编制和落实，负责编制材料和机具设备使用计划，落实安全措施，确保安全生产的管理。
3.2 管理目标
3.2.1 工期目标
本工程招标文件要求工期为570天。我单位将根据该工程的结构特点，结合自身的生产水平、管理能力、施工经验、合理组织施工，保证在570日历天内完成该工程招标范围内全部施工任务。
3.2.2 质量目标：
工程质量确保市级优良工程（夷陵杯），创“楚天杯”省级优良工程。
3.2.3 安全生产目标：
杜绝死亡，无重大安全事故，创省级安全文明达标工地。
3.2.4 文明施工和环保目标：
争创省级样板安全文明工地。
3.2.5 科技进步目标：
将本工程列为本企业科技示范工程。科技进步效益率达1.5%。
3.2.6 服务目标：
建造业主满意工程。

第四章 施工布署
施工部署一章是本施工组织设计之纲，是指导本工程施工的纲要，包括施工组织协调、施工准备、主要方案选择、施工流程和施工段划分等。对于组织机构、工期控制及管理目标等，另章专门编写本章不再重复。
4.1 施工组织与协调
4.1.1 人力组织
我们针对本工程的特点，除按第三章已表述的选择了项目班子成员外，并拟派技术成熟、组织严密，有同类工程施工经验的施工队伍，负责土建施工和相应专业的预埋预留配合。
4.1.2 机具组织
根据工程需要，首先落实大型机具为塔吊、升降机、砼输送泵等，将在公司内部调配落实；土方开挖及机械运输，将联系社会力量解决；大宗周转材料将随施工进度要求分批调配；其他施工机具根据现场平面布置在施工准备阶段组织到位。
4.2 施工准备
4.2.1 技术准备
1）组织图纸学习和会审，尽可能把设计图纸上的疑问解决在施工之前。
2）修订和编制施工组织设计和施工方案，报业主和监理审批认可。
3）根据工程需要加密现场的平面和高程控制点，并且加以保护。
4）确定控制新建工程施工过程中可能对已有建筑物、构筑物产生影响物监测方法，并在现场布置监测点。
4.2.2 机具准备
拟投入本工程的施工机械设备及进场时间见下表：
主要施工机械及工器具需用量计划表
序号
机具设备名称
规格型号
单位
数量
进场时间
1
施工升降机
SCD200型
座
1
开工准备期
2
砼泵车
HBT30×6×45S
台
1
开工准备期
3
塔吊
QT-80A
台
1
开工准备期
4
砼配料机
PZE50
台
2
开工准备期
5
装载机
ZLC30B
台
1
开工准备期
6
砼搅拌机
JZC500L
台
2
开工准备期
7
钢筋切断机
φ40
台
1
开工准备期
8
钢筋调直机
4-14mm
台
1
开工准备期
9
钢筋弯曲机
φ40
台
1
开工准备期
10
对焊机
100A
台
1
开工准备期
11
污水泵
φ50
台
8
开工准备期
12
翻斗车
400L
台
4
开工准备期
13
平板振动器

台
4
开工准备期
14
振动棒
φ50
台
10
开工准备期
15
振动棒
φ30
台
4
开工准备期
16
电焊机
BX-300
台
3
开工准备期
17
空压机
0.9L/min
台
2
开工准备期
18
加压水泵
扬程高80m
台
2
开工准备期
19
立式砂浆搅拌机
200L
台
2
开工准备期
20
电动盘锯

台
2
开工准备期
21
氧割设备

套
2
开工准备期
22
切割机
2.8
套
2
开工准备期
23
反铲
YW100
台
1
土方开挖前2天
24
自卸汽车
4T
台
8
土方开挖前2天
25
电渣压力焊机
φ36
套
5
开工准备期
主要施工手段用量表
序号
名 称
规格型号
单位
数量
进场时间
1
钢管
φ48×4.5
T
320
开工准备期100t
主体施工准备期220t
2
定型组合大模板

m2
32
开工准备期
3
扣件

万个
8
开工准备期
4
竹胶板
1.22×2.44
块
1500
开工准备期
5
竹跳板
L=3m
块
900
开工准备期400块，主体施工准备期500块
6
玻璃半圆柱模板
φ1100 L=3.5
块
12
开工准备期
7
安全网

m2
7000
开工准备期
4.2.3 物资准备
主要材料，要先落实资源，再按计划采购、供应、陆续进场。
主要材料需用表
序号
名 称
规 格
单位
数量
备 注
1
圆钢
φ6～20
T
326.58

2
螺纹钢筋
φ12～28
T
645.48

3
水泥
32.5级
T
686.45
不含商品砼
4
水泥
42.5级
T
59.70
不含商品砼
5
白水泥
42.5级
T
1.73

6
空心砌块

千块
172.66

7
加气砌块

m3
195.78

8
粘土砖
240×115×53
千块
242.43

9
彩釉砖
200×100mm
300×300mm
m2
2707.39

10
广场砖
100×100mm
m2
734.49

11
玻化砖
600×600mm
m2
19951.97

12
面砖

m2
2765.58

13
中（粗）砂

m3
1796.46
不含商品砼
14
碎石
10～40mm
m3
142.09
不含商品砼
15
花岗岩板
500×500mm
m2
1341.62

16
大理石板
500×500mm
m2
1279.79

17
三元乙丙橡胶卷材

m2
1611.93

4.2.4 人员准备
项目管理班子在开工前进入现场，并带领部分工人，为后续人员进入现场创造条件，为现场生产做好必须的设施搭建，为开工作好前期准备。本工程拟进土建施工队约140人，水电安装专业队约40人，并实行动态管理。劳动力需用量见附表。
4.3 主要施工方案的选择
4.3.1 现场规划方案
根据现场情况初步确定，现场将分三个阶段布置。第一阶段为基础施工阶段；第二阶段为主体结构施工阶段；第三阶段为装饰安装工程施工阶段，现场主要布置办公及为生产服务的设施。
4.3.2 土方工程施工方案
本工程土方开挖先采用反铲式液压挖掘机，机械开挖时预留300mm 厚土层，待桩基施工完毕后由人工清底至设计标高，土方运输采用自卸式翻斗汽车，铲车一部配合堆土。基坑采用明沟排水，设排水沟集水井，用潜水泵抽至沉淀池，经沉淀后清水排入市政主干道。
人工挖孔桩基坑开挖时，当桩净距小于2倍桩直径且小于2.5m时，采用间隔开挖，并利用相邻已挖好的桩基做好集水井排水。
4.3.3 混凝土工程施工方案
施工现场设置两台JZC500L强制式搅拌机，用来满足小型砼构件所用砼的搅拌，基础及主体结构大体积砼浇时，订购商品砼。砼的场内水平运输采用机动翻斗车，垂直运输及楼层水平运输采用一台HBT30×6×45S砼输送泵。施工机械布置详见《施工平面总布置图》。
4.3.4 模板工程方案
地下室板底基础梁及桩承台采用砖模墙施工方法；地下室壁板、框架柱、剪力墙、楼面梁采用竹胶板，对拉螺杆、背枋支衬、钢管脚手竹胶板作为模板支设系统；楼面现浇板采用早拆支撑大模作为模板支设系统；电梯井采用定型筒模支设。
4.3.5 钢筋工程方案
钢筋配料加工成型均在现场进行，水平接头采用闪光对接焊，柱竖向接头采用电渣压力焊连接。
4.3.6 垂直运输和脚手架方案
本工程成品、半成品垂直运输采用一台QT-80A塔吊，砼垂直运输采用泵送，载人用垂直运输采用一座SCD200型升降机，施工用水及消防用水采用1台扬程80米加压水泵，外脚手架7层以下搭设双排钢脚手架，7层以上采用整体爬升架。
4.4 施工流程
4.4.1 施工流程

施工流程图
场地平整

测量放线

基坑开挖

主体框架施工
地下室施工
基坑、桩基验收复核

桩基施工

预留预埋

墙体施工
回填土

水电安装
屋面防水

抹 灰

门窗及楼地面
室外工程

饰面施工
清理收尾

竣工验收

4.5 施工进度计划
4.5.1 施工进度计划说明
本工程施工进度计划的安排，本着先紧后松的施工原则，在保证工程质量、安全文明施工的前提下缩短工期，根据工程特点及我单位类似工程施工经验综合考虑，主体结构将分三次结构验收，即：一至六层为第一次，七至十一层为第二次，十二至十六层为第三层。填充墙及粗装修在主体结构分次验收后依次插入施工。计划基础工程工期100天，主体200天，装饰、门窗及其它240天。
4.5.2 施工进度控制计划
详见《三峡大学临床医学院教学实验楼工程施工进度计划网络图》及土建专业、电气专业、给排水专业施工进度计划横道图。

第五章 施工平面布置
5.1 施工平面布置方案说明
本章根据贵单位提供的图纸及现场有关实际情况，结合施工方案和所需用机具、材料等使用情况，在满足安全文明施工的前提下，按照方便、紧凑、节约的原则进行了施工总平面布置（详见施工平面布置图）。
5.2 施工平面布置
5.2.1 本工程为高层建筑物，现场保证机具布置，物料堆放场地要整齐明确。
5.2.2 本工程北面是一片空地，是布置施工用加工棚，砼搅拌站及物料堆场的好场所，并在外围砌筑临时围墙，对该工程实行封闭式管理，因本工程地处三峡学院内，平时非施工人员较多，我们似在该工程附近的主要通道处搭设安全通道，保证其正常交通。
5.2.3 现场施工用电和生活用电从建设单位设置的总配电箱引出至各分配电箱，路口设路灯，作业点用碘钨灯。
5.2.4 水源干管通达施工现场，根据需要由主干管引出临时用水支线水管，通至各用水地点，以供生产、生活和消防之用。
5.3 主要生产、生活设施工布置
5.3.1 生产设施布置
1）搅拌站
在教学实验楼北侧设置两台JZC500L砼搅拌机，两台PZE50配料机，一台HBT30×6×45S砼泵车，一台砂浆搅拌机，总占地面积约200 m2，砂石料场位于搅拌站北面，并配备相应的计量器具，满足计量要求。
水泥库设在砂石料场东侧，占地120m2，贮存水泥120t左右。标养室面积12m2，设在临建场区内，配有空调调节器，增湿器、温度计及水池，满足标养条件。
2）垂直运输
教学料验楼北侧轴与轴外设置附着式塔吊（型号QT-80A，最大半径55m），并与轴轴柱上预埋件相联接。
同时在教学室验楼东南侧设置一部SCD200型升降机，作为施工人员的垂直交通工具。
3）钢筋加工
钢筋加工场分为两个部分：钢筋堆场和钢筋加工棚。
钢筋堆场内设置调直机1台，原材及半成品钢材按不同规格堆放整齐，设置标识牌并标识检验状态。
钢筋加工棚用钢管搭设，上盖石棉瓦，内设切断机1台，弯曲机1台，对焊机1台及加工操作平台。
4）木工棚
木工棚布置在水泥库和钢筋加工棚之间，内设平刨1台，压刨1台，圆盘锯2台，面积约30m2。
5）库房
在钢筋加工棚东侧设置2间库房用于零用材料的存放，占地面积约50m2。
6）钢管、模板及砌体材料堆场
位于建物东北侧，设置钢管、模板及砌体材料堆场，现场用砌体材料在不影响施工的前提下，随运随用。
5.3.2 现场办公
现场仅设置办公室5间和值班室1间，共占地面积100 m2。
5.3.3 生活设施：待进场后与业主方协商解决后，将布置职工宿舍1000m2，娱乐室20m2，食堂80m2，浴室40m2，厕所40m2。
5.4 施工临时用水布置
5.4.1 施工临时用水量计算
5.4 施工临时用水量计算
5.4.1 施工临时用水量计算
施工生产用：Q1=P1K1/8×3600=9.6（L/S）
消防用水： Q5=10（L/S）
则用水总消耗量：Q=Q5+1/2Q1=10+4.8=14.8(L/S)
供水管经计算

4000Qmax 4000×14.8
D=√ πv = √ 3.14×2 =97.1mm

即主管选用DN100，支管选用DN50和DN25钢管。
5.4.2 施工用水平面布置
根据总平面图布置和用水情况，自水源分三支φ50水管沿布置线路布置，接至搅拌站，木工加工棚等附近，在建筑物西南角设一容量为50m3的水池，用加压泵将池内水送至建筑物各层，作为消防水（每层设一φ50消火栓）和砼养护用水。
5.5 施工临时用电布置
5.5.1 施工临时用电量计算
升降机 9.5×2=19kw
砼泵车1台 45KW
搅拌机2台 2×7.5=15kw
塔吊1台 54KW
配料机2台 2×4.4=8.8KW
振捣器4台 4×2=8KW
钢筋弯曲机1台 10KW
钢筋弯曲机1台 6KW
木工电刨电锯各1台10KW
电焊机 23.4×4=93.6KVA
对焊机 100KVA
潜水泵 24KW
P1=199.8KW
P2=193.6KVA
P3+P4=（K1P1/cosφ+K2P2）×0.1
=（0.6×199.8/0.75+0.6×193.6）×0.1
=27.6KVA
P=1.0×(0.6×199.8/0.75+193.6×106+0.8×27.6)
=298KVA
导线选择：用三相五线制
I线=298×103/1.732×380×0.75=603.7A
I线=I线/3=201A
5.5.2 架设电线的选择
引进电源线选用铜芯橡皮导线BVV 3×75+2×50至总配电箱。
5.5.3 施工现场用电平面布置
根据用电设备在施工现场的布置情况，从指定电源至工地总配电箱架空布置，离地高度不小于4.5m；总配电箱至各分配电箱采用五芯电缆埋地敷设。

第六章 土建主要施工方案与技术措施
6.1 施工测量
6.1.1 测量人员及仪器配置
为了搞好本工程的测量、放线及建筑物的沉降观测工作，项目部成立专门的测量放线小组，人员配置如下：
职务
职 称
人数
工作内容
组长
工程师
1
主管本工程测量、放线全面工作
测量员
助工
1
负责测量具体工作、技术复核
测量员
技术员
1
测量记录及计算
放线工
助工
1
负责放线、技术复核
放线工
技术员
1
放线工作及记录
仪器配置如下：
仪器名称
型号
精 度
数 量
备 注
经纬仪
DJ2-1
2”
2
校验合格
精密水准仪
DS-1
±1mm
2
校验合格
塔尺
5m

2
铝合金材料
激光定向仪
JDr

1
校验合格
钢卷尺
50m

2
鉴定合格
6.1.2 平面控制
由于该建筑物为16层高度，结构竖向偏差将直接影响工程受力情况，故施工测量中要求竖向投点精度高，确保工程施工质量。
根据业主单位提供的坐标基准点和设计要求的平面坐标控制点，我单位建立施工方格控制网，精度可以保证，自检也方便，有利于施工过程中的控制。
三峡大学教学实验楼施工测量平面控制如图，图中“○”为施工控制点，并用红油漆在不锈钢板面作出红三角标志，作控制方向用，在挖桩孔及地下室施工期间进行轴线控制。
四层以下，沿方格控制网用DJ2-1经伟仪向各楼层投线，以此控制各细部水平尺寸线。四层以上以四个激光投点为基准分出水平各部位细部尺寸。
方格网控制点布置及标志点埋设方法如图所示。

6.1.3 竖向控制
在±0.00层埋设四个激光铅直仪的基准点，用以架设激光定向仪向以上楼层投点，以投点为基准在主楼各楼层上用DJ2-1经纬仪分出各细部尺寸线。各楼层在基准点处予留150×150方孔，以利激光束穿透。布点位置为：

600 600
4# 3#
600 600

600 600
1# 2#

测施方法：将激光铅直仪安置在首层站点上调平对中，在待测点上方设置目标分划板（有机玻璃套板）固定后，调整仪器焦距，使目标清晰。测试人员指挥楼面上的人员移动分划板，使分划板与仪器十字丝重合定出一个控制点，同理定出其他三个控制点，放出井型基线。以此为准用DJ2-1经纬仪和钢尺分出各细部尺寸线。每层支模时，用重线坠控制各层垂直度。
6.1.4 电梯井垂直控制
为控制电梯井道垂直度，采用5kg重线坠吊线的方法，在靠近首层四周轴线分中线作基准线逐层向上吊线，并校准与楼层控制轴线相吻合，以此来控制竖向偏差。
6.1.5 高程控制
将给定的水平基准点引测到主楼、轴与、轴相交的四根角柱上，用红油漆三角作出±0.00标记，通过钢尺向上传递并用水平仪测施各细部水平并作标记，然后用钢尺测各细部高程。使用鉴定合格的DS-1水平仪和经检验过的50m钢尺测施各细部高程，同时应做到：
1）在±0.00 平面设置高程点作为向上引测的依据点。
2）现场的水准基点必须要固定，以求得施工过程中标高统一。
3）水准测量结果的往返测闭合水准路线允许闭合差± √n（n为测站数）。
4）上部结构的高程均以首层两点为依据，用鉴定钢尺向上丈量，并施以标准拉力，作温度改正。
5）各楼层面的高程施测，严格进行闭合检查。
6.1.6各部位放线误差应符合下表的要求：
序号
项目名称
允许偏差（mm）
1
总高度允许偏差
±10
2
框架柱轴线偏差
±2
3
梁柱边线
±3
4
非承重墙边线
±2
5
门窗洞口
±3
6
基础定位标高
±10
7
垫层标高
±5
8
模板标高
±3
9
螺栓标高测设
±3
10
中心线投点
±3
6.1.7 沉降观测
1）水准点的布设
本工程的沉降观测利用建筑物就近的水准点引侧，为了防止基准点本身产生变化，水准点的数目应不少于3个，以组成水准网，对水准点要定期进行高程控制，以保证沉降观测成果的正确性。
在布设水准点时应考虑下列因素：
①水准点应尽量与观测点接近，其距离不应超过100 m，以保证观测精度。
②水准点应布置在受振动区以外的安全地点，以防止受振动影响。
③水准点应埋设在坚实的土层，避免埋设在低洼积水的松软土地带。
2）沉降观测水准点高程的测定
沉降观测水准点的高程应根据城市永久水准点引侧，采用Ⅱ级水准测量的方法测定，往返测误差不得超过±1√n mm（n为侧站数）或±4√L（L为公里数）。
如果沉降观测水准点与永久水准点的距离超200m时，则不必引测绝对标高，而采用假设高程。
3）观测点的布置和要求
根据设计要求，在～轴与～轴相交处柱上设置沉降观测点，即共四点。所有观测点应绘制1:500平面图，并注意点编号，以便进行观测和记录。点的编号为/相交点为1#、/相交点为2#、/相交点为3#、/相交点为4#。
对沉降观测点的要求如下：
①观测点的埋设牢固、稳定，能长期保存。
②观测点的上部应成蘑菇形状，与柱身保持一定的距离。
③要保证在点上能垂直置尺和通视条件良好。
④观测点的埋设形式如下图。

0.500
50

100

40 φ20制作

钢筋砼柱
沉降观测点的埋设
5）沉降观测方法
沉降观测量是一项较长期的系统观测工作，为了保证观测成果的正确性，采取以下措施：
①定人员观测和整理成果。
②固定使用水准仪及水准尺。
③使用固定水准点。
④按规定的日期、方法及路线进行观测，绘制观测路线图。沉降观测的时间和次数，应根据工程进度、地基土质情况等决定，并报设计单位和监理单位批准。初定沉降观测的时间和次数为：a主体施工时每层完工后应进行观测一次；b装饰期间每半月观测一次；c工程竣工后第一年每月一次，第二年每二个月一次，第三年每半年一次，第四年开始每年观测一次，直至稳定为止。每次观测整理出沉降观测资料报监理单位和设计单位，并分阶段作出分析成果
