采掘工作面临时避难硐室技术要求.doc

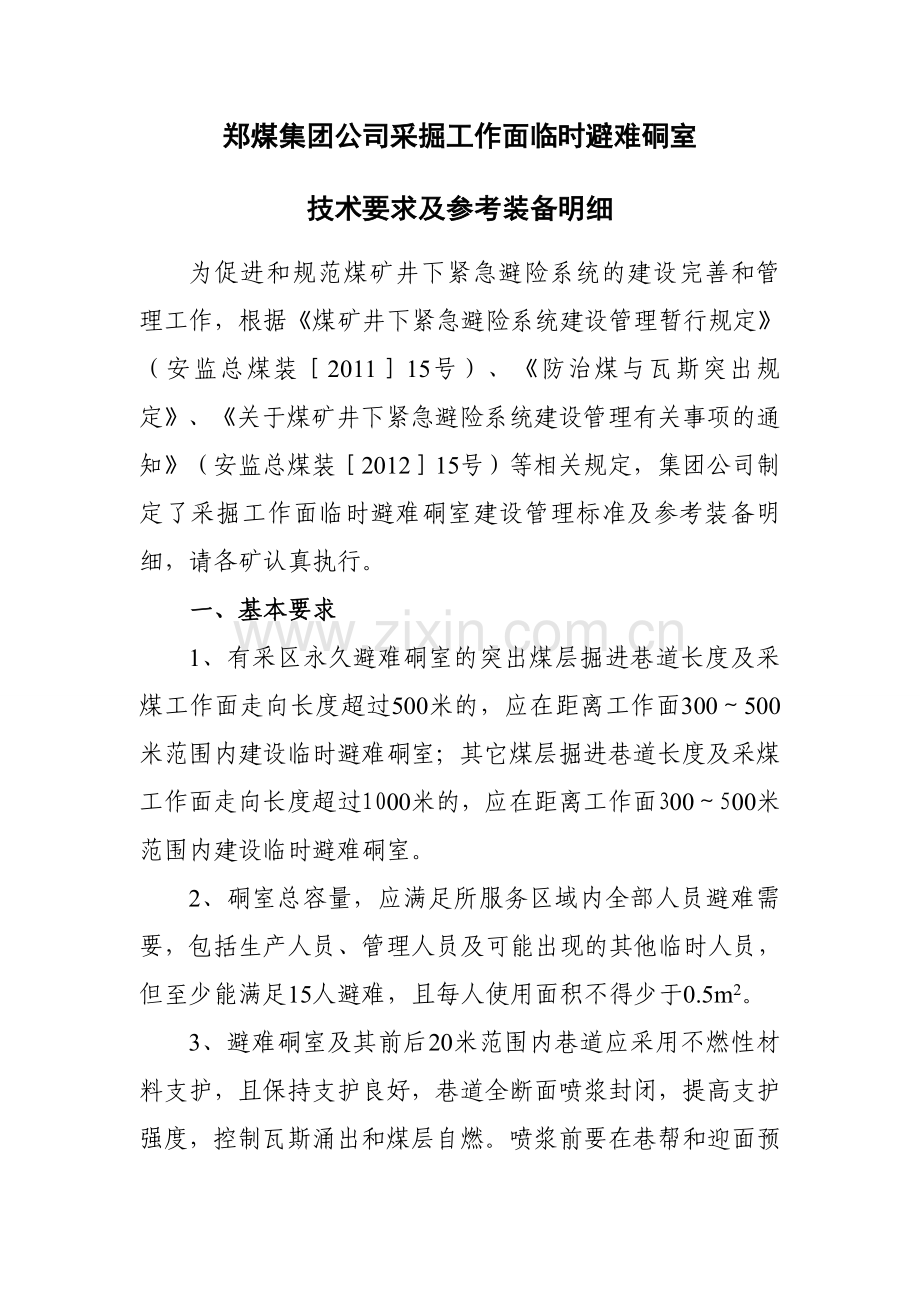

郑煤集团公司采掘工作面临时避难硐室
技术要求及参考装备明细
为促进和规范煤矿井下紧急避险系统的建设完善和管理工作，根据《煤矿井下紧急避险系统建设管理暂行规定》（安监总煤装［2011］15号）、《防治煤与瓦斯突出规定》、《关于煤矿井下紧急避险系统建设管理有关事项的通知》（安监总煤装［2012］15号）等相关规定，集团公司制定了采掘工作面临时避难硐室建设管理标准及参考装备明细，请各矿认真执行。
一、基本要求
1、有采区永久避难硐室的突出煤层掘进巷道长度及采煤工作面走向长度超过500米的，应在距离工作面300～500米范围内建设临时避难硐室；其它煤层掘进巷道长度及采煤工作面走向长度超过1000米的，应在距离工作面300～500米范围内建设临时避难硐室。
2、硐室总容量，应满足所服务区域内全部人员避难需要，包括生产人员、管理人员及可能出现的其他临时人员，但至少能满足15人避难，且每人使用面积不得少于0.5m2。
3、避难硐室及其前后20米范围内巷道应采用不燃性材料支护，且保持支护良好，巷道全断面喷浆封闭，提高支护强度，控制瓦斯涌出和煤层自燃。喷浆前要在巷帮和迎面预埋桩点，以便安装压风自救、吊挂管线、电话、牌板等。
4、避难硐室设置向外开启的隔离门，门轴设在朝向工作面一侧。门扇和门框采用钢质结构，门洞尺寸一般为0.7m×1.6m（宽×高）。门框材质强度不小于14#槽钢，门扇材质强度不小于8mm厚钢板。门框四周要安装密封条，密封可靠、开闭灵活。
5、避难硐室应设置两个与外界相通的单向排气管，并在室内安装手动阀门。
6、硐室内净高不得低于2m，深度不超过5m，宽度不低于4m。
7、隔离墙可用砖、料石或混凝土砌筑，墙垛厚度不得小于0.8m。墙体四周必须掏槽，掏槽深度进入实体煤不小于0.5m。墙垛四周要打2排Φ18mm以上的密集钢筋锚杆，打入煤（岩）体的深度不得小于1m，外露长度不得小于0.6m，间排距均为0.3～0.4m，砌墙时将外露锚杆全部砌入墙体内。墙面要求平整无裂缝，严密不漏风。提前预留风管、水管、电缆等过墙管。
硐室地板高于室外巷道底板不小于0.2米。
二、室内装备
1、压风自救。避难硐室内压风自救必须接入矿井地面压风系统，设减压装置和带有阀门控制的呼吸嘴，数量满足最多避难人数需要，但不得少于15个，每人供风量不得少于0.3m3/min。
2、监测监控。硐室内配置环境检（监）测仪器仪表，能够对氧气、甲烷、二氧化碳、一氧化碳等进行检测或监测。
3、通讯联络。室内安装一部直通调度室的电话，不得与其它电话串联。
4、供水施救。室内安装与地面供水管路相连通的专用接水口，并设置供水阀门。
5、人员定位。在室内安装一台人员定位基站，实时监测人员进出避难硐室情况。
6、自救器。硐室内配置隔绝式自救器，数量满足最多避难人数需要，但不得少于15个，防护时间不小于45分钟。
7、生活保障。避难硐室内放置食品不少于300000千焦，饮用水不少于90升。另配绷带、纱布、速效救心丸、云南白药等急救物品。
8、照明设施。室内安装一盏矿用防爆日光灯。
9、视频监控。室内安装一部摄像头，能够对硐室内视频图像进行实时监控，并与矿井视频监控系统连接。
10、其它。硐室内配备2台干粉灭火器。硐室入口悬挂标识牌，室内悬挂操作说明牌等。

二0一二年二月十四日

附件：
采掘工作面临时避难硐室装备表
序号
名称
规格型号
单位
数量
资金
（万元）
备注
1
隔离门
0.7×1.6m
道
1
5
含门框和门扇
2
单向排气阀
LMD-XY-16
个
2
4

3
隔绝式自救器
ZY-45
台
30
1.8

4
人员定位基站

台
1
2
与矿现有系统兼容
5
防爆摄像头
SGMC-Ex-T1X
台
1
1

6
红外甲烷传感器

台
1
1.5
与矿现有系统兼容
7
红外co2传感器

台
1
1.5
与矿现有系统兼容
8
多气体传感器
GH3
台
1
3
可检测o2、co浓度
9
压风自救器
ZYJ
组
4
1
每组5个呼吸嘴
10
监控分站

台
2
2．5
与矿现有系统兼容
11
医用急救包
CP-JT-3
个
2
1

12
其它（电缆、食品等）

2

13
合计

26．3
