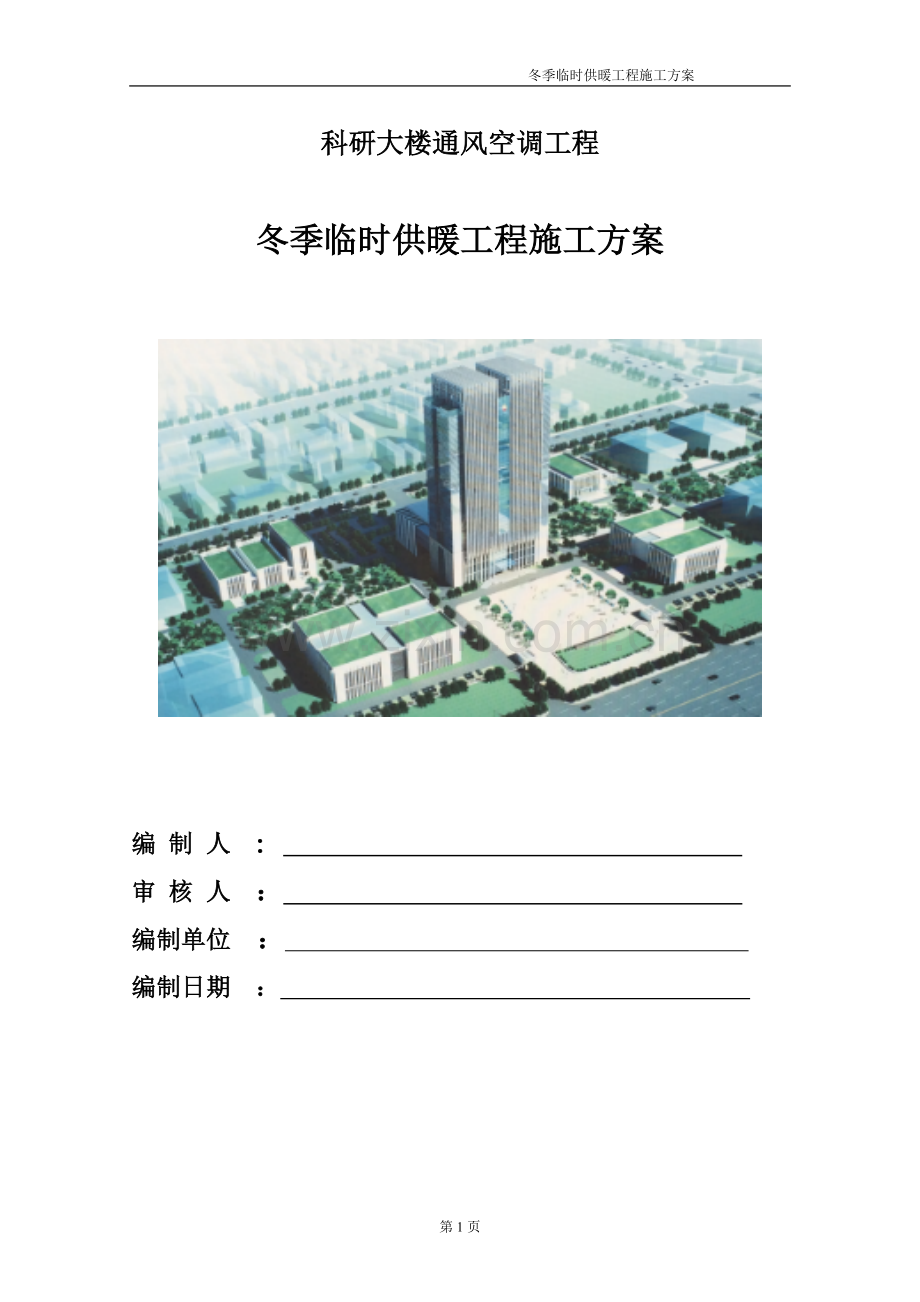

冬季临时供暖工程施工方案
科研大楼通风空调工程

冬季临时供暖工程施工方案

编 制 人 ：
审 核 人 ：
编制单位 ：
编制日期 ：

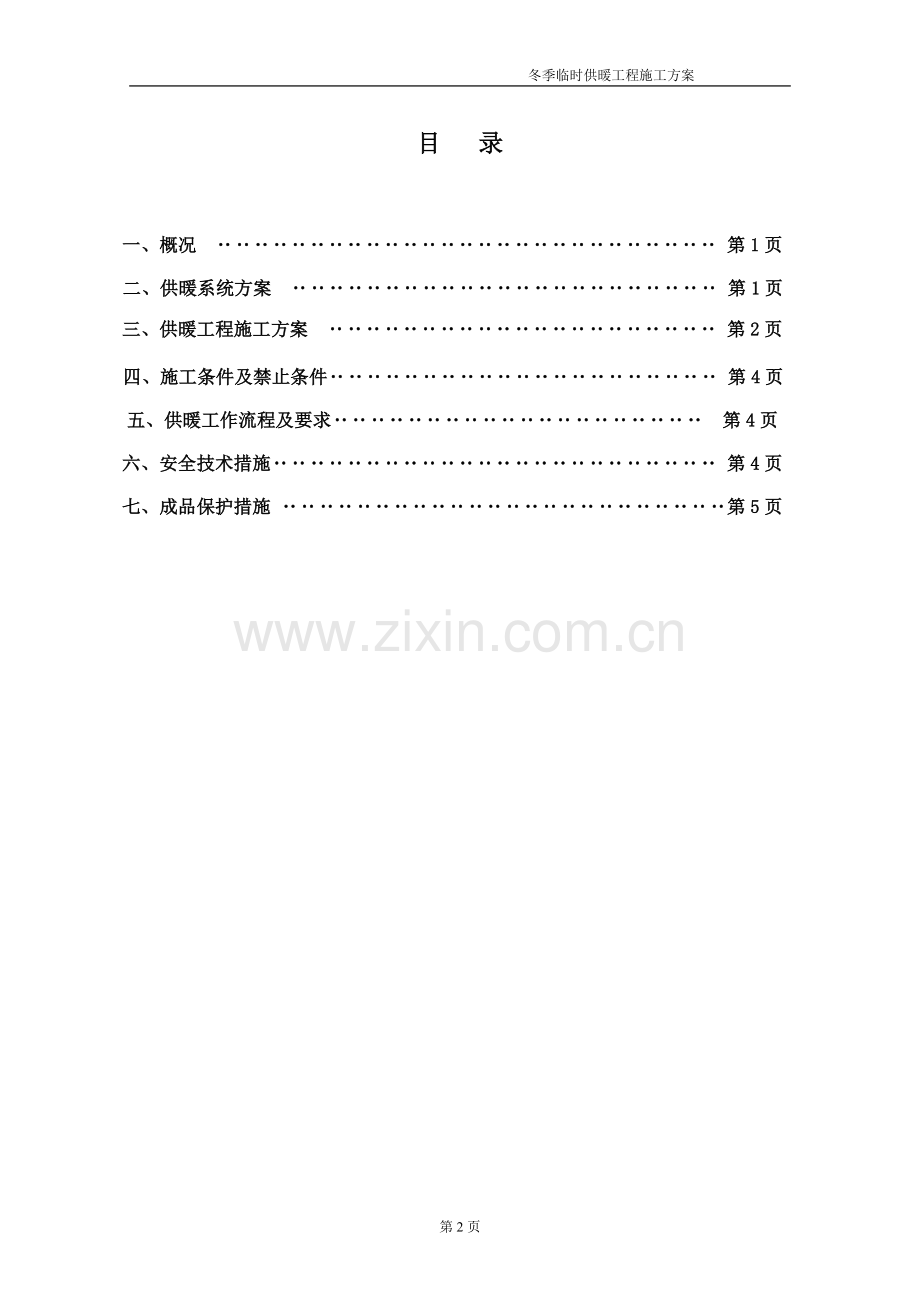

目 录

一、概况 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第1页
二、供暖系统方案 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第1页
三、供暖工程施工方案 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第2页
四、施工条件及禁止条件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第4页
五、供暖工作流程及要求‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第4页
六、安全技术措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 第4页
七、成品保护措施 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第5页

第2页
科研大楼冬季临时供暖工程施工方案

一、概况
本工程为科研大楼冬季室内施工时的临时供暖，每层建筑面积约为1850m2，其中公共区域内的建筑面积约为450 m2，办公区域的建筑面积约为1400 m2；供暖范围科研大楼5-22层公共区域及办公区域需要装修吊顶的部分，同时供暖区域按7层考虑。
根据工程性质及施工现场条件，我司建议采用散热器做为冬季供暖末端设备，在科研大楼东西两侧新增四根DN100临时采暖立管输送冬季供暖热煤介质，锅炉房作为临时供暖热源。为保证供热效果和施工方案的可行，必须确保地下室部分所有汽车坡道、核心筒区域通往室外的走道、与室外相通的风亭，以及所有与室外相通的孔洞等处有相应的防冻措施。
二、供暖系统方案
1、供暖热源概述
本工程5-22层的临时采暖系统设计为两路两管制系统互为备用，末端采用散热片供暖。科研大楼临时供/回水竖管安装于核心筒东南侧及西北侧管道井内。根据工程性质，本工程冬季供暖的水源来自动力中心锅炉房，由锅炉房接驳出采暖水管引至科研大楼地下一层临时换热机房内，设计的一次侧热水供/回水温度为85/60℃，二次侧热水供/回水温度为60℃/50℃，本工程锅炉房及外网工程施工由其它公司负责。
2、施工范围
由锅炉出来的热水管道接驳至科研大楼地下一层临时换热站的分集水器中，为保证供暖要求，需提供的设备管线有：板式换热器、水泵、定压补水机组、散热器及热力管线阀部件等。
三、供暖工程施工方案
本工程的冬季供暖的目的是为楼层内的施工及管道正常运行，创造温度合适的施工环境条件，保证施工进度要求，因此为临时性采暖措施。为最合理、经济的提供冬季采暖，根据围护结构，将核心筒、电梯厅、公共走廊等公共部分划分为内区,办公区域划分为外区，整个楼层内外区同时供暖。
1、散热器的选型
科研大楼每层的建筑面积约为1850 m2，其中核心筒的建筑面积约为320 m2，公共走道的建筑面积为140 m2，电梯大堂的建筑面积为25 m2，办公区内的建筑面积约为1365m2。根据施工要求，整个楼层的采暖面积约为1530 m2。
散热量是散热器的一项重要技术参数，每一个散热器出厂时都标有标准散热量。但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件，如进水温度，出水温度和室内温度，来计算出温差△Ｔ，然后计算各种温差下的散热量
第一步 计算温差△Ｔ:
△Ｔ=tpj-tn
tn 室内计算温度℃，（假如在楼层内外墙门窗全部关闭及孔洞封堵的的情况下，考虑部分热量损失，考虑经济性本次临时供暖的室内环境温度在10℃左右）。
tpj 散热器内热媒平均温度℃
△Ｔ 散热器内热媒平均温度与室内计算温度之差（℃）
本工程中，温差△Ｔ＝（60＋50）／2－10=45℃
第二步 计算散热负荷：根据每层建筑面积及单位散热负荷，每层的散热量总负荷Q负=q×F=40×1530=61200W（其中q=40w/m2，F=1530m2）。
第三步 选型散热器：应本次冬季采暖为临时供暖，散热器的选用建议采用经济、合理的材质、品种及型号，以减低材料采购费用。
经过对多个散热器厂家的选型方案对比，建议采用高频焊翅片管散热器，该品种散热器价格最合理、散热量相对较大，在技术上及造价上都比较适合本次冬季临时供暖系统的使用。
考虑散热器的规格、重量及散热要求，选用散热量Q为2600W/台的散热器（△Ｔ=45℃），散热器的规格为：1.6m（长）×0.6m（高）×0.15m（宽），散热器的工作压力为1.2Mpa，散热器的形式为同侧进出管式，散热器的进出水管管径为DN20，散热器为立式安装于地面上。
第四步 计算散热器数量：N= Q负/Q=61200/2600≈24（台），每层共需24台散热量为2600W的高频焊翅片管散热器。(见下图)
2、特别说明
科研大楼空调供回水管的设计工作压力为1.0Mpa，但至每层的末端设备处工作压力应小于1.0Mpa。散热器的工作压力标准的最大工作压力只能达到1.2Mpa，故本次冬季临时供暖选用的散热器均为标准的1.2Mpa散热器。
因为冬季临时供暖，故末端接驳散热量的临时采暖供回水管道都未考虑保温，这样不仅可以节约成本，而且还可以利用管道进行散热。
为考虑冬季供暖方案经济上合理、可行，所选用的管道、阀门、散热器等与临时供暖相关的材料品牌都未按标书要求执行，而只是选用国内品质较好、质量可靠的品牌和厂家。
3、散热器及热水管道的布置
根据现场条件，每层布设DN80供/回水环管，办公区内安装DN20管路接驳每台散热器。
考虑到公共走道天花吊顶及墙面、地面等装饰施工的要求，将散热器全部安置于办公区内。东西两端面积较小，各安装3组散热器，南北两端面积较大，各安装9组散热器并平均分布。每台散热器进出水管处均安装1个DN20的闸阀，以便控制热水水源，调节散热器的温度。
接驳于散热器的临时热水管道规格为DN20～DN50，宜选用焊接钢管，因为临时供暖，可不需对热水管道进行外保温。
科研大楼临时供暖热水管道及散热器的布置详见附图一所示；
科研大楼地下一层临时换热站见附图二所示。
4、工程范围
临时供暖方案经过业主的确认后，我司负责按照图纸的布置和要求进行地下一层临时换热站、热水管道及散热器的一次安装工作，待明年春天天气暖和后，需拆除之前安装完成的冬季临时供暖设备及管线，包括水泵、板换、定压补水装置、散热器、阀门、临时采暖管道等临时设施。
若安装完成的散热器及热水管道等因现场其它原因需更改或移位临时供暖的设备和管道，都属于二次施工的范围，不包含在本次施工范围之内。
四、施工条件及禁止条件
1、系统的检查
供暖前需对整个系统进行全面检查，包括空调管道接管是否正常，阀门关闭是否正常，主干管保温是否完好无损，有无遗漏，系统检查发现问题应及时解决。
2、具备条件
综合动力站锅炉房安装完成，具备能够正常投入运行条件，综合动力站至科研大楼外网完成，科研大楼地下一层临时换热站十月底前安装完成并可正常运行、楼层上外围的玻璃幕墙须全部封闭，大楼内楼板孔洞及墙体洞需封堵严实、楼层内的通道口须封闭或已安装门、各楼层（包括地下室）的电梯井道需整体封闭。
上述条件必须同时具备，才能保证冬季楼层内的一定温度。
3、禁止条件
为满足本工程竣工验收要求，保证采暖系统设备的完整性和良好性，针对本临时供暖施工方案，我司不允许运行及使用风机盘管及阀部件，同时，我司须对下列设备及管线停止运行，包括：正式水泵、正式板换、等设备及配套管线和阀部件。
五、供暖工作流程及要求
1、供暖工作流程
锅炉房系统设备调试→科研大楼地下一层临时热力站系统设备运行→热水管道阀门开启→关闭所有与临时供暖无用的空调设备进/出口处阀门→开启所有楼层与临时供暖有关的阀门→开启散热器的进/出口处阀门→调试散热器→调试合格后正常运行。
2、要求
热力站需提供满足供暖要求的热水水源，并有值班人员检查设备的正常运行；楼层内供暖区域门窗及洞口均须封闭完成，保证区域内的严密性；相关施工单位不得破坏供暖的设备，须保证供暖设备的完好性，以确保供暖的正常运行。
3、运行过程中的管道及散热设备维护
为保证冬季采暖的正常运行，各采暖区域需有专人进行24小时值班，并进行日常的管道检查及散热设备的维护，其中科研大楼白天上班时间安排2人，锅炉房及换热站每班安排2人分三班行对设备的检查及维护。
六、安全技术措施
安全生产工作以“严格规范，落实责任，消灭违章，强化管理”为中心，努力提高项目的安全技术管理水平，确保全体施工人员的安全。参加该工程施工人员必须坚持“安全第一，预防为主”的方针。
1、临时供热工作虽未使用电控制，但由于施工现场用电设备较多且现场环境比较乱，具有很多不安全因素，为了确保供热工作安全可靠，所有电器设备及供电系统必须由专业的有特种作业证的电工进行，任何人不得随意乱动或开停电气设备，不得在正式电器开关上乱拉临时用电线路。
2、供暖期间，锅炉房、换热站、供暖部位均应正式照明开通，个别不能开通的部位，由土建拉好临时照明，尤其是楼梯通道应有足够照明，防止摔伤。
3、各种本次临时供暖不需使用的管道阀门，应先全部关死，如需要可挂牌告知，必要时加盲板，以防跑水。
4、如需用焊接作业时，必须开动火证，并清理周围的易燃物，特殊部位采取特殊措施。动火作业区域要配备灭火器材，并派专人看火。
七、成品保护措施
1、正在施工或暂不使用的设备口、管线端口应随时使用塑料布等封堵，防止非安装物品污染（阻塞）内部。
2、投入使用的设备、散热器、管道、阀门应采取保护措施，严禁非操作人员擅自使用，并应经常进行巡查，坚决打击偷盗。
3、锅炉房和换热站等供暖期间比重要的机房，要派专人负责机房日常运行值班，并应认真填写运行记录。
4、散热器在运输和安装过程中，外部要做好保护措施，防止设备外表面刮伤或碰损。
