杭州某高层住宅项目落地式脚手架施工方案.docx

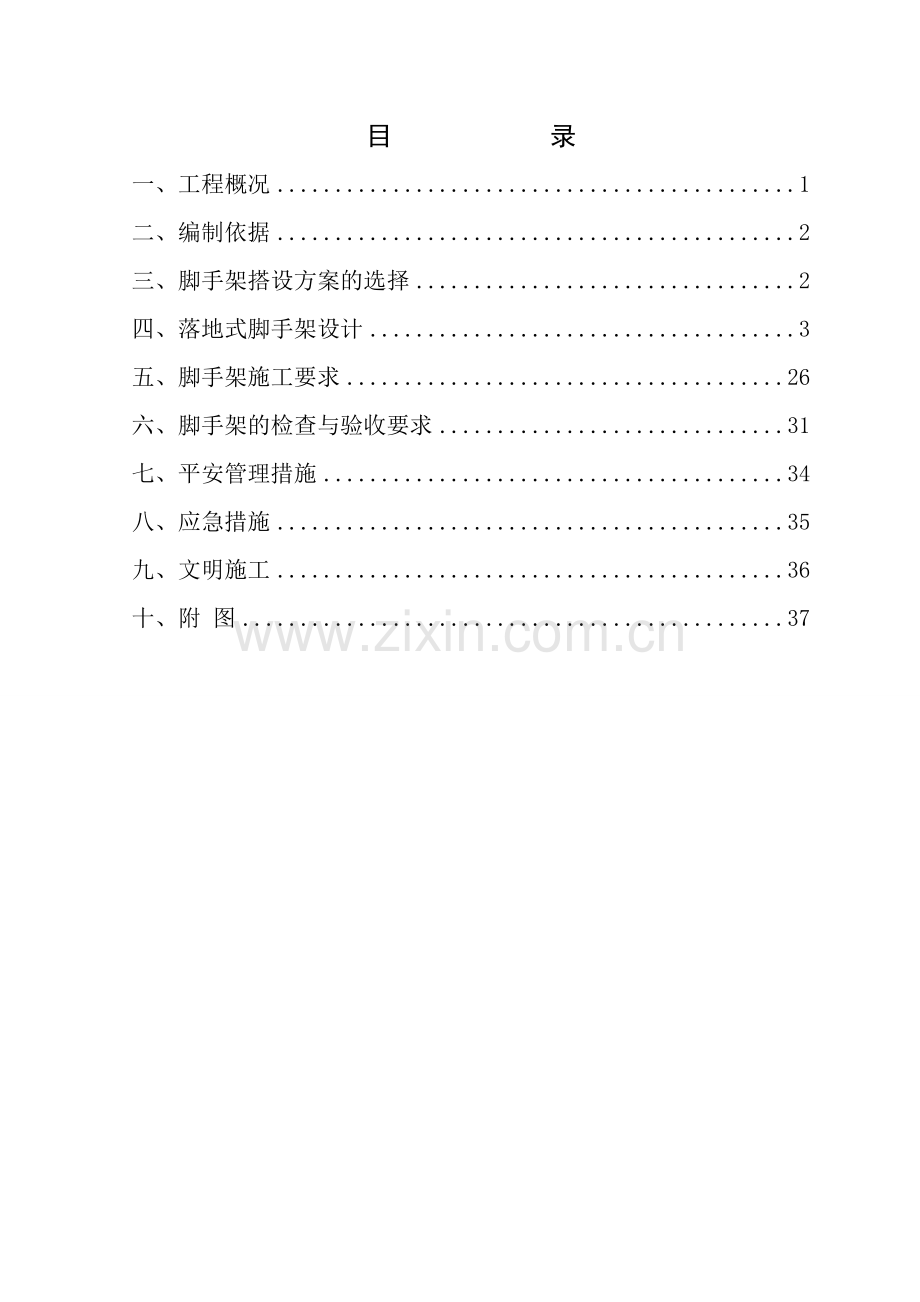

目　　　　　　录
一、工程概况 1
二、编制依据 2
三、脚手架搭设方案的选择 2
四、落地式脚手架设计 3
五、脚手架施工要求 26
六、脚手架的检查与验收要求 31
七、平安管理措施 34
八、应急措施 35
九、文明施工 36
十、附 图 37
一、工程概况
**（2007）35号地块H区G区地块（**二期工程），位于杭州市下沙经济开发区20号大街以南、22号大街以东。有四栋34层高层住宅楼和18栋三层排屋工程组成。其中高层区住宅楼由四栋，总建筑面积为95819.5平方米（其中地上91655.5平方米，地下4164平方米），另有一层独立地下车库建筑面积为38868平方米。其中11#楼主体高度94.1m，建筑层数33层，其中地上32层，地下一层，建筑面积30061.31 m2，地上28580.01 m2，地下1481.30 m2，架空层694.96 m2 ，主楼标准层层高2.9。 12#，13#楼主体建筑高度为99.8m，建筑层数35层，其中地上34层，地下一层，地上建筑面积19610 m2，地下2240 m2；14#楼99.8m，地上34层，地下一层，排屋区由18栋地上3层地下一层架空层，总建筑面积39090.49平方米（其中地上26564.21平方米，地下12526.28平方米）。高层区11#~14#高层住宅楼基础采纳直径为700~800的钻孔灌注桩，地下车库采纳直径为400—600的预应力管桩。预应力管桩采纳锤击式和静压式施工。
±0.000相当于肯定高程9.1米。
排屋区建筑层数为3层（其中地下1层，地上3层），建筑高度均为11.438米，±0.000相当于肯定高程11.400米（11.200米）。
建设单位：
设计单位：
监理单位：
施工单位：
建设地点：
二、编制依据
1、《扣件式钢管脚手架平安技术规范》JGJ130-2001（2002版）
2、《混凝土结构工程施工质量验收规范》GB5024-2002
3、设计施工图纸、会审纪要
4、《建设施工高处作业平安技术规程》JGJ80-91
5、《建筑施工平安检查标准》JGJ59-99
6、《施工手册》
7、《混凝土结构技术规程》JGJ3-2002
8《建筑工程施质量验收统一标准》GB50204-2001
9、《建筑结构荷载规范》GB50009-2001
9、**二期施工组织设计
10、中天集团建筑工程施工工艺标准
三、脚手架搭设方案的选择
依据本工程的特点，高层1～3及排屋确定采纳落地架式脚手架，脚手架布置见平面布置图(见附图1)。脚手架最高搭设高度16米。
搭设方式及主要参数
（一）计算书
（1）、脚手架用ф48×3.2钢管和扣件搭设成双排架，其立杆横距为1.05m，纵距为1.5m，步距为1.8m。
(2)连墙件采纳2步2跨连接。采纳刚性连接的连接方式，详细做法详见附图。
（3）脚手架立杆下部支承在木板及150厚砼垫层基础上。
（4）里立杆离墙面0.30。
（5）脚手架外立杆里侧挂密目平安网封闭施工，层层满铺800×1000脚手片。
（6）剪刀支撑应在外侧立面整个长度及高度上连续设置，每道剪刀撑宽度5跨，7.5m，斜杆及地面的倾角宜在45O—60O之间。
（7）脚手架底部设置纵横扫地杆。
（8）本工程设计施工荷载3KN/m2，同时施工不得超过二层。
四、落地式脚手架设计
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架平安技术规范》（JGJ130-2001）2002版。
计算的脚手架为双排脚手架，搭设高度为16米，立杆采纳单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
采纳的钢管类型为48×3.2，连墙件采纳2步3跨，竖向间距3.60米，水平间距4.50米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设9层。
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架平安技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为16.0米，立杆采纳单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
采纳的钢管类型为48×3.2，连墙件采纳2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺设9层。
一、大横杆的计算:
大横杆依据三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
依据大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值 P1=0.038kN/m
脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m
活荷载标准值 Q=2.000×1.050/3=0.700kN/m
静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m
活荷载的计算值 q2=1.4×0.700=0.980kN/m
大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)
大横杆计算荷载组合简图(支座最大弯矩)
2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯矩计算公式如下:
跨中最大弯矩为
M1=(0.08×0.109+0.10×0.980)×1.5002
支座最大弯矩计算公式如下:
支座最大弯矩为
M2=-(0.10×0.109+0.117×0.980)×1.5002
我们选择支座弯矩和跨中弯矩的最大值进行强度验算：
=0.283×106/4729.0=59.744N/mm2
大横杆的计算强度小于205.0N/mm2,满意要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下:
静荷载标准值q1=0.038+0.052=0.091kN/m
活荷载标准值q2=0.700kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0.677×0.091+0.990×0.700)×1500.04/(100×2.06×105×113510.0)=1.634mm
大横杆的最大挠度小于1500.0/150及10mm,满意要求!
二、小横杆的计算:
小横杆依据简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值 P1=0.038×1.500=0.058kN
脚手板的荷载标准值 P2=0.150×1.050×1.500/3=0.079kN
活荷载标准值 Q=2.000×1.050×1.500/3=1.050kN
荷载的计算值 P=1.2×0.058+1.2×0.079+1.4×1.050=1.634kN
小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载及荷载的计算值最不利安排的弯矩和
均布荷载最大弯矩计算公式如下:
集中荷载最大弯矩计算公式如下:
M=(1.2×0.038)×1.0502/8+1.634×
=0.578×106/4729.0=122.249N/mm2
小横杆的计算强度小于205.0N/mm2,满意要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载及荷载的计算值最不利安排的挠度和
均布荷载最大挠度计算公式如下:
集中荷载最大挠度计算公式如下:
小横杆自重均布荷载引起的最大挠度
V1=5.0×0.038×1050.004/(384×2.060×105×113510.000)=0.03mm
集中荷载标准值P=0.058+0.079+1.050=1.186kN
集中荷载标准值最不利安排引起的最大挠度
V2=1186.350×1050.0×(3×1050.02-4×1050.02/9)/(72×2.06×105×113510.0)=2.085mm
最大挠度和
V=V1+V2=2.111mm
小横杆的最大挠度小于1050.0/150及10mm,满意要求!
三、扣件抗滑力的计算:
纵向或横向水平杆及立杆连接时，扣件的抗滑承载力依据下式计算(规范):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8.0kN；
R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
1.荷载值计算
横杆的自重标准值 P1=0.038×1.050=0.040kN
脚手板的荷载标准值 P2=0.150×1.050×1.500/2=0.118kN
活荷载标准值 Q=2.000×1.050×1.500/2=1.575kN
荷载的计算值 R=1.2×0.040+1.2×0.118+1.4×1.575=2.395kN
单扣件抗滑承载力的设计计算满意要求!
当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；
双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
四、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1141
NG1 = 0.114×16.000=1.826kN
(2)脚手板的自重标准值(kN/m2)；本例采纳竹笆片脚手板，标准值为0.15
NG2 = 0.150×9×1.500×(1.050+0.300)/2=1.367kN
(3)栏杆及挡脚手板自重标准值(kN/m)；本例采纳栏杆、竹笆片脚手板挡板，标准值为0.15
NG3 = 0.150×1.500×9/2=1.013kN
(4)吊挂的平安设施荷载，包括平安网(kN/m2)；0.005
NG4 = 0.005×1.500×16.000=0.120kN
经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 4.325kN。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值 NQ = 2.000×2×1.500×1.050/2=3.150kN
风荷载标准值应依据以下公式计算
其中 W0 —— 基本风压(kN/m2)，依据《建筑结构荷载规范》(GB50009-2001)附录表D.4的规定采纳：W0 = 0.450
Uz —— 风荷载高度改变系数，依据《建筑结构荷载规范》(GB50009-2001)附录表的规定采纳：Uz = 1.250
Us —— 风荷载体型系数：Us = 0.600
经计算得到，风荷载标准值Wk = 0.7×0.450×1.250×0.600 = 0.236kN/m2。
考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG + 0.85×1.4NQ
经过计算得到，底部立杆的最大轴向压力N=1.2×4.325+0.85×1.4×3.150=8.939kN
不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG + 1.4NQ
经过计算得到，底部立杆的最大轴向压力N=1.2×4.325+1.4×3.150=9.600kN
风荷载设计值产生的立杆段弯矩 MW计算公式
MW = 0.85×1.4Wklah2/10
其中 Wk —— 风荷载标准值(kN/m2)；
la —— 立杆的纵距 (m)；
h —— 立杆的步距 (m)。
经过计算得到风荷载产生的弯矩 Mw=0.85×1.4×0.236×1.500×1.800×
五、立杆的稳定性计算:
1.不考虑风荷载时,立杆的稳定性计算
其中 N —— 立杆的轴心压力设计值，N=9.600kN；
　　 i —— 计算立杆的截面回转半径，i=1.59cm；
　　 k —— 计算长度附加系数，取1.155；
　　 u —— 计算长度系数，由脚手架的高度确定，u=1.500；
　　 l0 —— 计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.500×1.800=3.118m；
　　 A —— 立杆净截面面积，A=4.501cm2；
　　 W —— 立杆净截面模量(反抗矩),W=4.729cm3；
—— 由长细比，为3118/16=196；
—— 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.188；
　　 —— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =9600/(0.19×450)=113.652N/mm2；
　　[f] —— 钢管立杆抗压强度设计值，[f]=205.00N/mm2；
不考虑风荷载时，立杆的稳定性计算 < [f],满意要求!
2.考虑风荷载时,立杆的稳定性计算
其中 N —— 立杆的轴心压力设计值，N=8.939kN；
　　 i —— 计算立杆的截面回转半径，i=1.59cm；
　　 k —— 计算长度附加系数，取1.155；
　　 u —— 计算长度系数，由脚手架的高度确定，u=1.500；
　　 l0 —— 计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.500×1.800=3.118m；
　　 A —— 立杆净截面面积，A=4.501cm2；
　　 W —— 立杆净截面模量(反抗矩),W=4.729cm3；
—— 由长细比，为3118/16=196；
—— 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.188；
　　 MW —— 计算立杆段由风荷载设计值产生的弯矩，MW=0.137kN.m；
　　 —— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =8939/(0.19×450)+137000/4729=134.713N/mm2；
　　[f] —— 钢管立杆抗压强度设计值，[f]=205.00N/mm2；
考虑风荷载时，立杆的稳定性计算 < [f],满意要求!
六、最大搭设高度的计算:
不考虑风荷载时,采纳单立管的放开式、全封闭和半封闭的脚手架可搭设高度依据下式计算：
其中 NG2K —— 构配件自重标准值产生的轴向力，NG2K = 2.499kN；
　　 NQ —— 活荷载标准值，NQ = 3.150kN；
　　 gk —— 每米立杆承受的结构自重标准值，gk = 0.114kN/m；
经计算得到，不考虑风荷载时，依据稳定性计算的搭设高度 Hs = 72.353米。
脚手架搭设高度 Hs等于或大于26米，依据下式调整且不超过50米：
经计算得到，不考虑风荷载时，脚手架搭设高度限值 [H] = 50.000米。
考虑风荷载时,采纳单立管的放开式、全封闭和半封闭的脚手架可搭设高度依据下式计算：
其中 NG2K —— 构配件自重标准值产生的轴向力，NG2K = 2.499kN；
　　 NQ —— 活荷载标准值，NQ = 3.150kN；
　　 gk —— 每米立杆承受的结构自重标准值，gk = 0.114kN/m；
　　 Mwk —— 计算立杆段由风荷载标准值产生的弯矩，Mwk = 0.115kN.m；
经计算得到，考虑风荷载时，依据稳定性计算的搭设高度 Hs = 59.360米。
脚手架搭设高度 Hs等于或大于26米，依据下式调整且不超过50米：
经计算得到，考虑风荷载时，脚手架搭设高度限值 [H] = 50.000米。
七、连墙件的计算:
连墙件的轴向力计算值应依据下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生的连墙件轴向力设计值(kN)，应依据下式计算：
Nlw = 1.4 × wk × Aw
wk —— 风荷载标准值，wk = 0.236kN/m2；
Aw —— 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 3.60×3.00 = 10.800m2；
No —— 连墙件约束脚手架平面外变形所产生的轴向力(kN)；No = 5.000
经计算得到 Nlw = 3.572kN，连墙件轴向力计算值 Nl = 8.572kN
连墙件轴向力设计值 Nf = A[f]
其中 —— 轴心受压立杆的稳定系数,由长细比 l/i=30.00/1.59的结果查表得到=0.95；
A = 4.50cm2；[f] = 205.00N/mm2。
经过计算得到 Nf = 87.821kN
Nf>Nl，连墙件的设计计算满意要求!
连墙件采纳一般螺栓连接，一般螺栓计算参见《施工计算手册》钢结构部分。
连墙件一般螺栓连接示意图
八、立杆的地基承载力计算:
立杆基础底面的平均压力应满意下式的要求
p ≤ fg
其中 p —— 立杆基础底面的平均压力 (kN/m2)，p = N/A；p = 38.40
N —— 上部结构传至基础顶面的轴向力设计值 (kN)；N = 9.60
A —— 基础底面面积 (m2)；A = 0.25
fg —— 地基承载力设计值 (kN/m2)；fg = 180.00
地基承载力设计值应按下式计算
fg = kc × fgk
其中 kc —— 脚手架地基承载力调整系数；kc = 1.00
fgk —— 地基承载力标准值；fgk = 180.00
地基承载力的计算满意要求!
（二）构造要求
1、纵向水平杆（大横杆）、横向水平杆（小横杆）、脚手板
1.1 纵向水平杆(大横杆)置于小横杆之上，在立柱的内侧，用直角扣件及立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。
1.2 纵向水平杆（大横杆）接长宜采纳对接扣件连接,也可采纳搭接。纵向水平杆（大横杆）采纳对接扣件连接，其接头应交织布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于500 mm。
1.3纵向水平杆（大横杆）搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm.
1.4 小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。
1.5 横向水平杆主节点处必需设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度不应大于300mm。作业层上非主节点的横向水平杆依据支撑脚手架的须要等间距设置。端部扣件盖板边缘至横向水平杆杆端的距离不应小于100mm;在同一根立杆上设置的上下两步横向水平杆宜左右交织设置。
1.6 脚手板(脚手片)：脚手板（片）必需垂直于墙体铺设，24m以下建筑物的外脚手架除操作层以及操作层的上下层、底层、顶层必需满铺外，还应在中间至少满铺一层。
24m以上建筑物的外脚手架应层层铺设脚手片。
装饰阶段必需层层满铺脚手片。
脚手片须用不细于18号铅丝双股并联绑扎不少于4点,要求绑扎坚固,交接处平整，无探头板。不能满铺处必需实行有效防护措施。
2、立 杆
2.1 每根立杆底部应设置底座或垫板。（说明详细做法）
2.2 立杆顶端高出女儿墙上皮1m，高出结构檐口上皮1.5m。
2.3 脚手架必需设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200 mm处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必需将高处的纵向扫地杆向低处延长两跨及立杆固定，凹凸差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
2.4 立杆接长除顶层顶步外，其余各层各步接头必需采纳对接扣件连接。接头交织布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于50cm，各接头中心距主节点的距离不大于60cm。
2.5 立杆必需采纳连墙件及建筑物牢靠连接。
2.6双管立杆中的副杆的高度不应低于3步,钢管长度不应小于6m。
3、连墙件
3.1 连墙件的布置宜靠近主节点设置,偏离主节点的距离不应大于300 mm。当大于300 mm时必需增加斜拉杆。（详细做法见详图）
3.2 连墙件应从底层第一步纵向水平杆处起先设置,当该处设置有困难时,应采纳其他牢靠措施固定。
3.3 连墙件布置应优先采纳菱形布置,也可采纳方形布置、矩形布置。拉结点在转角和顶部部位加密。水平方向间距××m，垂直方向间距××m。
3.4 24 m以下的脚手架宜采纳刚性连墙件及建筑物牢靠连接,亦可采纳拉筋和顶撑协作运用的附墙连接方式。严禁运用仅有拉筋的柔性连墙件。
3.5 高度24 m以上的双排脚手架，必需采纳刚性连墙件及建筑物牢靠连接。
3.6 连墙件中的连墙杆或拉筋宜呈水平布置,当不能水平布置时,及脚手架的一端应下斜连接,不能采纳上斜连接。
3.7 当脚手架下部短暂不能设连墙件时可搭设抛撑.抛撑应采纳通长杆件及脚手架牢靠连接,及地面的倾角应在45°～60°之间。连 接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。
3.8 连墙件伸出扣件距离应大于10cm。底部第一根大横杆就起先布置连墙杆。
3.9 架超群过40m且有风涡流作用时，应采纳抗上升翻流作用的连墙措施。
4、门 洞
4.1 脚手架门洞宜采纳上升斜杆、同等弦杆桁架结构型式（详细做法见详图三）， 斜杆及地面的倾角a应在45°~60°之间。门洞桁架的型式宜按下列要求确定：
1 当步距（h）小于纵距（la）时，应采纳A型；
2 当步距（h）大于纵距（la）时，应采纳B型；并应符合下列规定：
1) h=1.8m时，纵距不应大于1.5m；
2) h=2.0m时，纵距不应大于1.2m。
脚手架门洞桁架的构造应符合下列规定：
脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆（图中1-1、2-2、3-3剖面）；
斜腹杆宜采纳旋转扣件固定在及之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距（图6.5.1A型）时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；
斜腹杆宜采纳通长杆件，当必需接长运用时，宜采纳对接扣件连接，也可采纳搭接，搭接构造应符合本规范第6.3.5条的规定。
门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口1~2步。
门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件（下图），该扣件宜紧靠方节点处的扣件。
5、剪刀撑和横向斜撑
5.1 脚手架应设剪刀撑及横向斜撑。
剪刀撑的设置应符合下列规定：
每道剪刀撑跨越立杆的根数宜下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆及地面的倾角宜在45°~60°之间（图6.6.2）。
表一 剪刀撑跨越立杆的最多根数
剪刀撑斜杆及地面的倾角a
45°
50°
60°
剪刀撑跨越立杆的最多根数n
7
6
5
高度在24m以下的脚手架，均必需在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m
高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；
剪刀撑斜杆的接长宜采纳搭接，搭接长度不得小于1米,应采纳3个扣件固定；剪刀撑斜杆应用旋转扣件固定在及之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
横向斜撑的设置应符合下列规定：
横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合本规范第6.5.2条第2款的规定；
一字型、开口型双排脚手架的两端均必需设置横向斜撑；
高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
6、通 道
6.1 外脚手架应设置上下走人斜道,附着搭设在脚手架外侧,不得悬挑.高度不大于6米的脚手架宜采纳一字型斜道,高度大于6米的脚手架宜采纳之字型斜道.
6.2 人行斜道宽度应不少于1米,坡度不大于1: 3;运输斜道宽度不少于1.5米,坡度不大于1: 6.拐弯处应设置平台,其宽度不应少于斜道宽度且面积不少于3M².
6.3 斜道立杆应单独设置,不得借用脚手架立杆,并应在垂直和水平方向每隔一步或一个纵距设一连接.剪刀撑和横向斜撑设置同外架要求.
6.4斜道两侧及平台外围均应设置1.2米高防护栏杆和30CM高踢脚杆(或18CM高挡脚板),并用合格的密目式平安网封闭.斜道脚手板铺设要求同外脚手架,同时在脚手板上每隔25~30CM设置一道防滑条,木条厚度宜为20~30MM.
6.5 外架及各楼层通道之间应设置进出通道,坡度不大于1: 3,宽度不应于斜道宽度,通道宜采纳木板铺设,两边防护设置同斜道.
6.6 人行并兼作材料运输的斜道的型式宜按下列要求确定：
高度不大于6m的脚手架，宜采纳一字型斜道；
高度大于6 m的脚手架，宜采纳之字型斜道。
6.7 斜道的构造应符合下列规定：
斜道宜附在外脚手架或建筑物设置；
运料斜道宽度不宜小于1.5m，坡道宜采纳1：6；人行斜道宽度不宜小于1m，坡道宜采纳1：3；
拐弯处应设置平台，其宽度不应小于斜道宽度；
斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm；
运料斜道两侧、平台外围和端部均应按本规范规定设置连墙件；每两步应加设水平斜杆；应按规范规定设置剪刀撑和横向斜撑。
6.8 斜道脚手板构造应符合下列规定：
脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；
脚手板顺铺时，关头宜采纳搭接；下面的板头应压住上面的板头，板头的凸棱处宜采纳三角木填顺；
人行斜道和运料斜道的脚手板上应每隔250~300mm设置一根防滑木条，木条厚度宜为20~30mm。
7、架体内外封闭
7.1 脚手架外侧在立杆内侧必需挂设经建设主管部门认证的合格的密目式平安网，应用不少于18号铅丝张挂严密。
7.2 脚手架的架体里立杆距墙净距超过20CM时必需铺设站人片,站人片设置平整坚固。
7.3 脚手架施工层里立杆及建筑物之间应进行封闭,施工层以下每隔3步以及底部应用密目网或其它措施进行封闭。
7.4 脚手架外侧自第二步起必需设置1.2m高同材质的防护栏杆和30cm高踢脚杆。顶排防护栏杆不得少于2道，高度分别为0.9m和1.3m。脚手架内侧当遇大开间、门窗洞等形成临边时，在脚手架内侧设1.2m防护栏杆和30cm高踢脚杆。
五、脚手架施工要求
1、施工打算
1．1 项目部技术负责人应依据专项施工组织设计向架设和运用运用人员进行技术交底。交底内容要有针对性,交底双方履行签字手续.
1.2 依据规范规定和施工组织设计要求对钢管、扣件、脚手片进行检查验收，不合格产品不得运用。
1.3 经检查验收合格的构配件应依据品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
1.4 清除场地内杂物,平整搭设场地,并使排水畅通.
1.5 当脚手架基础下有设备基础、管沟时，在脚手架运用过程中不应开挖，否则必需实行加固措施。（强制性条文）
2、地基及基础
2.1搭设落地式脚手架基础应平整夯实.砼硬化,落地立杆垂直稳放在金属底座、垫木、砼预制块、砼地坪上。立杆基础外侧四周设置截面不少于20*20CM的排水沟,并设置集水井,四周道路畅通。
2.2 外脚手架不宜支在屋面、雨棚、阳台等处，确应须要的，要分别对外架、屋面、雨棚、阳台等部位的结构稳定性进行验算，并实行有效的平安措施。
2.3 脚手架基础可采纳夯实原土铺150厚道渣夯实，浇混凝土C10厚100垫层。在脚手架外侧500处做一排水沟解除雨水，防止积水浸泡地基。脚手架外侧2米范围内严禁挖土。
3、搭设要求
3.1 搭设依次：摆放扫地杆→遂根树立立杆，随即及扫地杆扣紧→装设扫地横杆并及立杆或扫地杆扣紧→按第一步大横杆（及各立杆扣紧）→按第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端及第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、第四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
3.2 扣件的安装及留意事项：
开口朝向：用于连接大横杆的对接扣件，开口应朝架子内侧；螺栓向上，避开开口朝上，以方雨水进入；
拧紧程度：装螺栓时应留意将根部放正和保持适当的拧紧程度，就对于脚手架的承载实力、稳定、和平安影响很大。螺栓拧得过紧会使扣件和螺栓断裂，所以螺栓的松紧必需适度，要求力矩限制在39-49N.m，最大不得超过59N.m.
3.3 脚手架必需协作施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
3.4 每搭完一步脚手架后，应依据规范规定校正步距、纵距、横距及立杆的垂直度。
3.5底座安放应符合下列规定：
底座、垫板均应精确地放在定位线上；
垫板宜采纳长度不少于2跨、厚度不小于50mm的木垫板，也可采纳槽钢。
3.6立杆搭设应符合下列规定：
严禁将外径48mm及51mm的钢管混合运用；(强制性条文)
相邻立杆的对接扣件不得在同一高度内，错开距离应符合规范的规定；
起先搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据状况拆除；
当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应马上设置连墙件；
顶层立杆搭接长度及立杆顶端伸出建筑物的高度应符合规范的规定。
3.7 纵向水平杆搭设应符合下列规定：
纵向水平杆的搭设应符合本规定第6.2.1条的构造规定；
在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件及内外角部立杆固定。
横向水平杆搭设应符合下列规定：
搭设横向水平杆的应符合本规定第6.2.2条的构造规定；
双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。
3.9 连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：
当脚手架施工操作层高出连墙件二步时，应实行临时稳定措施，直到上一层连墙件搭设完后方可依据状况拆除；
剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
3.10 扣件安装应符合下列规定：
扣件规格必需及钢管外径（φ48或φ51）一样；
螺栓拧紧扭力矩不应小于40N·m，且不应大于50N·m；
在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
3.11作业层、斜道的栏杆和挡脚板的搭设就符合下列规定:
栏杆和挡脚板均应搭设在外立杆的内侧；
上栏杆上皮高度应为1.2m； 挡脚板高度不应小于180mm；中栏杆应居中设置。
3.12 脚手板的铺设应符合下列规定：
脚手板应铺满、铺稳，离开墙面120~150mm；
采纳对接或搭接时均应符合本规范第6.2.3条的规定；脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；
在拐角、斜道平台口处的脚手板，应及横向水平杆牢靠连接，防止滑动；
自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。操作层处3步必需层层满铺。
4、拆除要求
4.1 拆除打算工作
划出工作区标记，禁止行人进入；
全面检查脚手架的扣件连接、连墙件、支撑体系
