（图文）全彩发光大字制作技术详解1排孔

关键词：全彩、全彩穿孔灯、发光、大字。

本套文档详细讲解全彩色发光大字制作全过程。包括1排孔、2转圆连线。3效果制作、4实习、5写字效果、6特殊效果、7全彩灯箱。按照本文档过程你可以制作出独具特色的全彩发光大字。

下面以全彩大字四字为例讲述全彩发光大字制作的第一部分——排孔

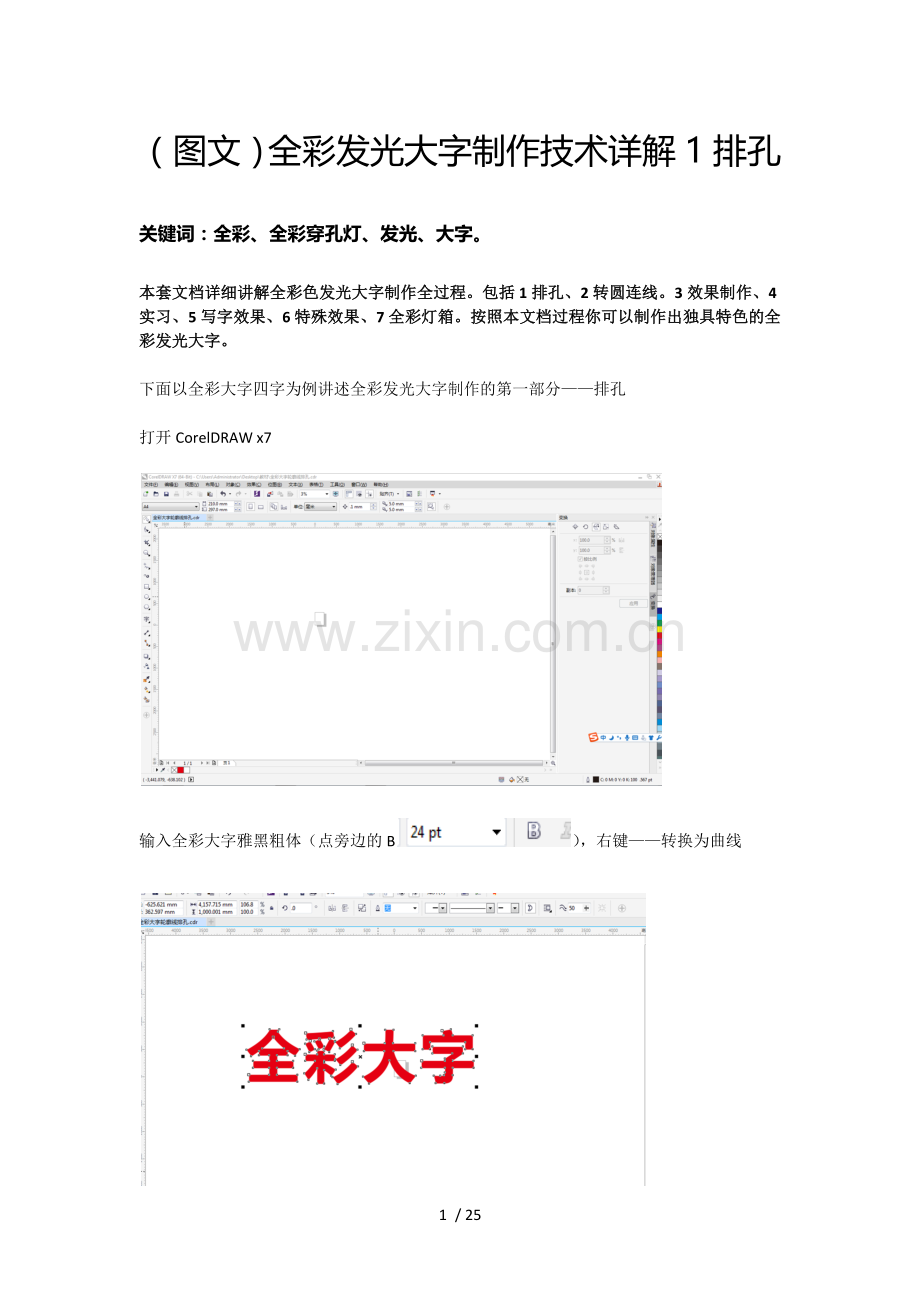

打开CorelDRAW x7

输入全彩大字雅黑粗体（点旁边的B），右键——转换为曲线

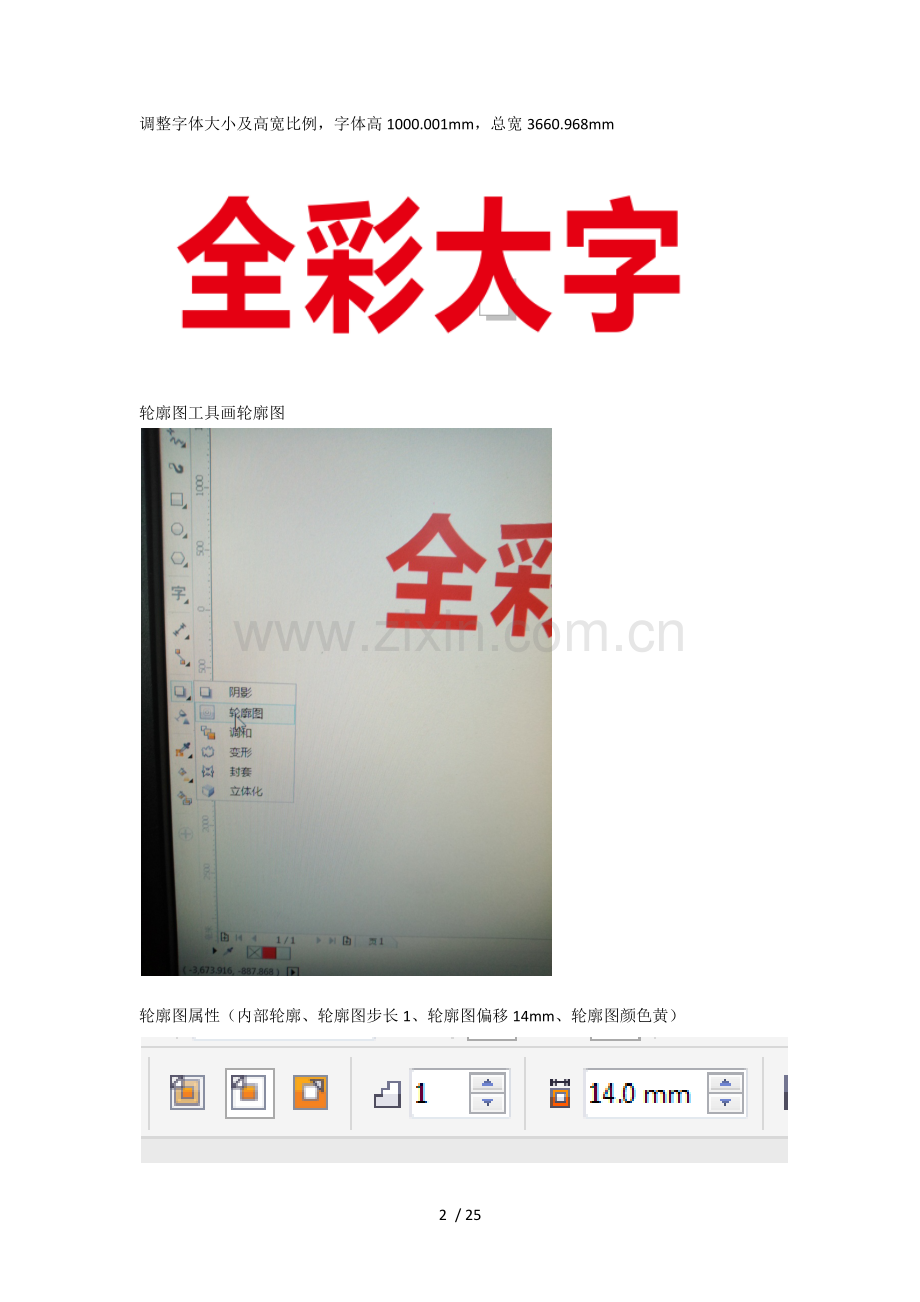

调整字体大小及高宽比例，字体高1000.001mm，总宽3660.968mm

轮廓图工具画轮廓图

轮廓图属性（内部轮廓、轮廓图步长1、轮廓图偏移14mm、轮廓图颜色黄）

轮廓图
右键轮廓图——拆分轮廓图群组

2点线工具画辅助线

3点曲线工具画辅助线

调整辅助线到线段中心位置

画轮廓线边缘曲线辅助线

形状工具调整尽可能贴近轮廓线边缘

椭圆工具画椭圆，直径11.2mm

右键转换为曲线，颜色白色

窗口-泊邬窗-变换-位置 调出变换泊邬窗

点击应用复制

调和工具

从一个圆拉向另一个圆，调和，调和步长10

复制调和的圆

点击调和工具，点击调和的中间圆。新路径

点曲线

拉动两端的圆到曲线两端

调和属性，调和步长10，调和间距51.748mm

复制调和的圆，依次将路径放在曲线上。调和间距约50mm

继续复制，新路径放置字体轮廓线上

拉动2个方框到字体轮廓线的曲线两端，要调整调和间距50mm左右

拿笔画下边不连续，代之以辅助线

检查看看是不是调和间距50mm左右

将调和曲线复制依次放在下边的直线，调和间距50左右

移动未放在路径的调和圆至别处，选择工具圈住全字

右键点击任一调和的中间的圆，拆分选定的对象

右键任一群组中间的圆，取消组合对象或取消所有组合对象

取消所有群组组合

删除辅助线

平行度量工具

泊邬窗-变换输入x：50.32mm y:0mm复制圆

选择工具圈住最下的一排圆

变换-复制

移动复制的圆到最下一横的中间位置

再复制

将所有横笔排好

复制的同时删除重合的圆，同样将竖笔画的圆排好

看看这2个位置

删除最上一横上部角的圆

看看有没有重合的圆，仔细看看

重合的圆是这样的（中间的圆）

好了，我们删除一个

窗口-泊邬窗-对象属性，共187灯位

同样将全彩大字其他3字排好

保存

删除字体

另存为dxf
