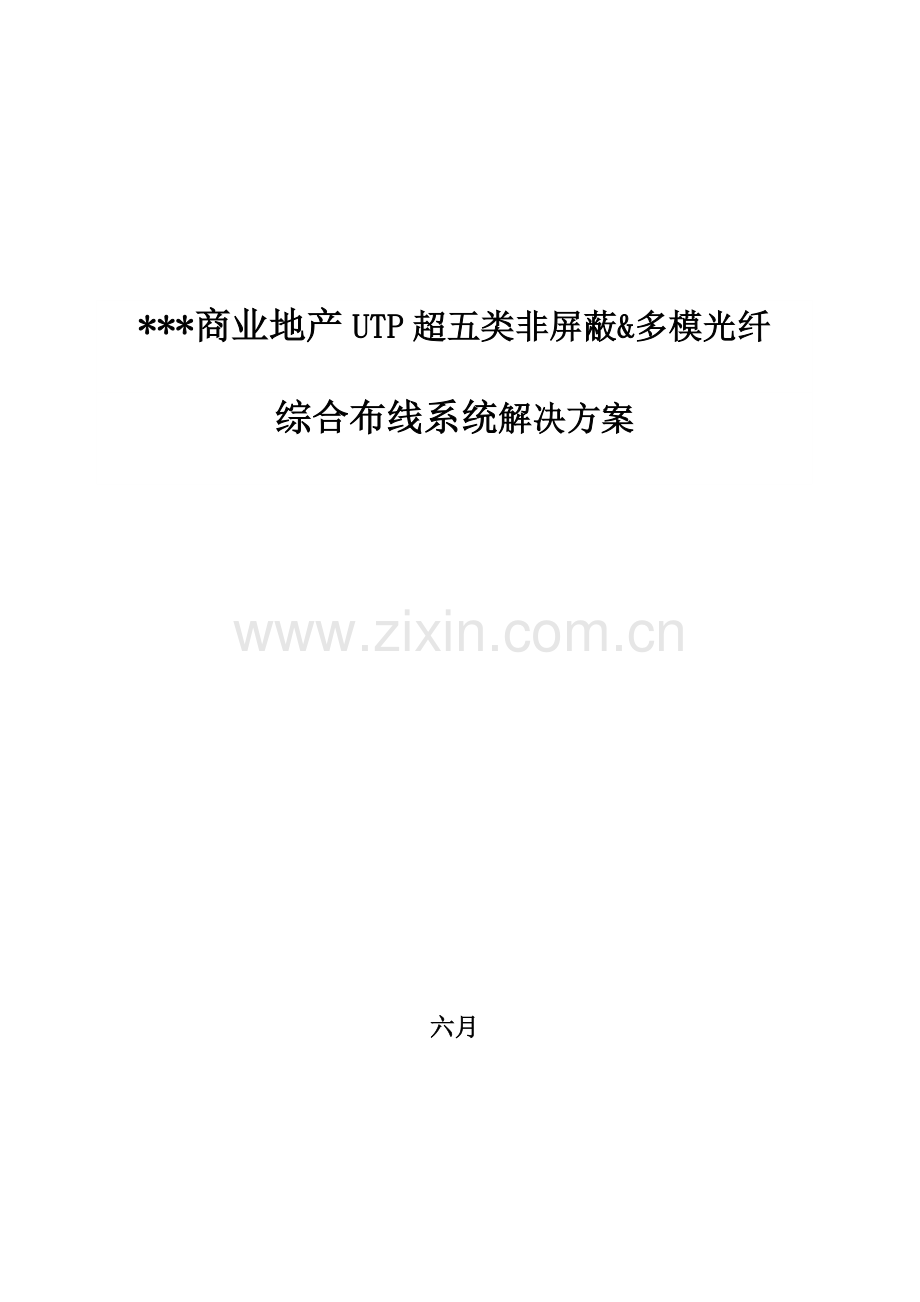

***商业地产UTP超五类非屏蔽&多模光纤
综合布线系统解决方案

六月

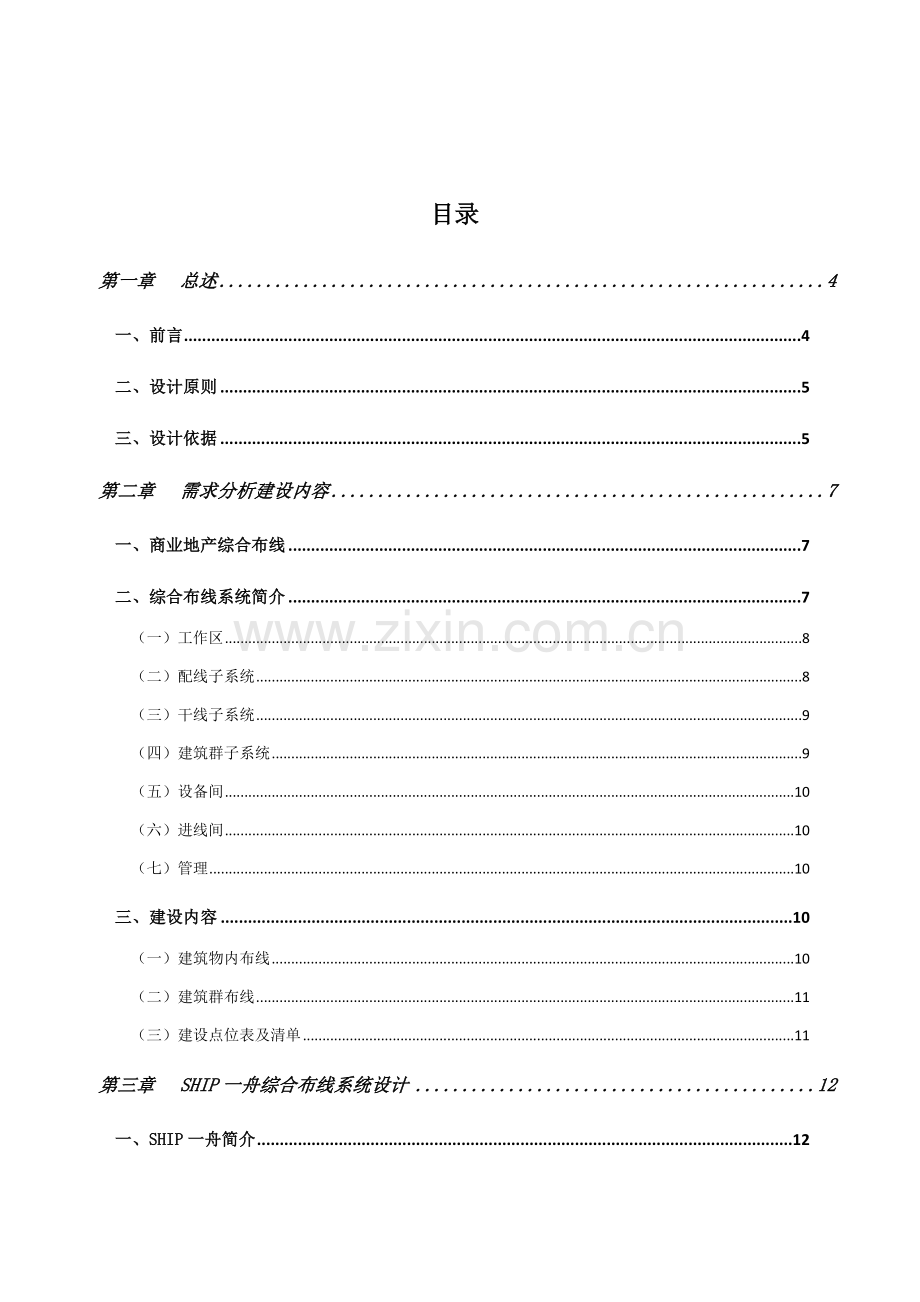

目录
第一章 总述 4
一、前言 4
二、设计原则 5
三、设计依据 5
第二章 需求分析建设内容 7
一、商业地产综合布线 7
二、综合布线系统简介 7
（一）工作区 8
（二）配线子系统 8
（三）干线子系统 9
（四）建筑群子系统 9
（五）设备间 10
（六）进线间 10
（七）管理 10
三、建设内容 10
（一）建筑物内布线 10
（二）建筑群布线 11
（三）建设点位表及清单 11
第三章 SHIP一舟综合布线系统设计 12
一、SHIP一舟简介 12
二、SHIP一舟布线产品 13
（一）工作区 13
（二）配线子系统 15
（三）干线子系统 23
（四）设备间/进线间 25
（五）建筑群子系统 27
第四章 系统安装及施工 29
一、系统安装规范及工艺规定 29
（一）综合布线系统安装规定 29
（二）配线架附近的环境规定 29
（三）接地和防雷 30
二、施工组织计划 30
（一）工程组织 31
（二）工程实行 31
（三）质量管理及措施 32
（四）安全文明施工措施 32
第五章 系统测试、验收及质量保证 34
一、超五类水平双绞线系统的测试说明 34
（一）测试模式介绍 34
（二）测试参数的应用 35
二、三类主干铜缆系统的测试说明 36
三、光纤系统的测试 36
第六章 人员培训及售后服务 38
一、培训 38
（一）培训目的 38
（二）培训方式 38
二、售后服务 38

第一章 总述
一、前言
商业地产（Business Real Estate），简朴地说就是为一切商业活动提供场合的产业。人们习惯上将商业物业叫商铺或商业用房，商业物业的功能多样化，既有能满足市民购物、饮食、娱乐、休闲等需求的社会功能，又有能满足商家经营、商务活动、市民投资等需要的经济功能。
    房地产开发商作为投资主体直接参与，将投资估算、开发规划、市场定位、业态组合、招商、销售和营运管理等环节按一定的顺序作为一个整体流程来运作，它涉及商场、购物中心、写字楼、专业市场、娱乐场合、休闲性场合和各类消费场合的物业开发与经营，进行策划、招商和平常营运管理，是多元化、多层次、多业态、大跨度的经济活动，是商业与地产业紧密结合的复合型产业。
目前全国商业地产的开发正进入了高速发展的轨道，成为地产界的新热点。商业地产必须使其价值得到充足发挥才算成功，其价值不在于用来居住，而在于能为商业经营带来利润，商业利润是通过商品交易来实现，规定商业活动频繁、交易畅旺，也就是通俗所说的“人气”旺盛，才干为经营者带来丰厚的利润，这样的商业地产项目才是真正成功的项目。
本方案书完全遵从国际标准ANSI/TIA/EIA 568-C、ISO11801，并符合国标：GB 50311-2023的设计规定。选用超五类非屏蔽端到端布线解决方案，建议光缆系统的端接所有采用SC连接头为主，可进行高密度、高可靠性端接，并具有很小的衰减损耗。
同时根据甲方建筑图纸对综合布线的规划，为***商业工程综合布线系统项目的设计方案，需要满足以下规定：
1．完全满足甲方建筑图纸对综合布线的规划规定；
2．充足考虑甲方实际功能上的需求；
3．遵循先进布线理念，超过业界标准；
4．性能、结构在满足规定的基础上充足考虑系统冗余和升级空间；
5．以结构合理，高效低成本的最优性能价格比为原则；
6．充足保证用户使用和管理的灵活性。
二、设计原则
综合布线系统集成应遵循以下原则：
规范性和开放性：系统设计应遵循国内外最新的行业规范，建成后应优于国际国内规范规定；系统采用标准化接口或协议，满足不同系统之间和产品之间的数据通信等。
先进性和可管理性：系统应采用技术成熟、性能先进的产品系列，必须保证一定性能升级空间和可延续性，以满足当前的各种通讯规定和未来5-2023的应用需求；系统必须是可管理的，保证网络系统的高效、安全、可靠运营，同时为网络故障排除提供及时、具体的信息。
安全性和可扩展性：系统设计时要充足考虑防火、防水、防污染、防雷击、防静电、防泄露等功能，以满足数据传输和物理环境的安全环保，重点防止客户隐私信息的泄露；同时要考虑语音数据互备和点位、主干冗余设计，以系统应用提供充足的扩展空间，以保障系统不间断运营。
经济性：从系统总体目的和业主实际需要出发，选择合适的、最经济、最稳定产品来满足用户的需求，应尽量减少成本，让用户获得最高性价比的系统。
三、设计依据
综合布线系统设计及实行所涉及的技术、产品、施工、检测、验收等方面必须符合国家、行业、地方、主管部门的有关条例及规范，所遵循的规范重要涉及但不仅限于：
A、国家、行业及地方标准和规范
YD/T 926.1-2023 大楼通信综合布线系统行业标准
GB/T50314-2023 智能建筑设计标准
GB/T50311-2023 建筑与建筑群综合布线系统设计规范
GB/T50312-2023 建筑与建筑群综合布线系统验收规范
国家或行业批准发布的相关产品/系统标准
B、国际技术标准、规范：
ISO/IEC 11801:2023 建筑物综合布线规范
EIA/TIA-568C 商务建筑物电信布线标准
EIA/TIA-569 商务建筑物电信布线路由标准
EIA/TIA-606 商务建筑物电信基础设施管理标准
EIA/TIA TSB95 商务建筑物电信布线测试标准
EIA/TIA TSB72 集中光纤布线指导原则

第二章 需求分析建设内容
一、商业地产综合布线
商业地产智能化工程在结构、系统、服务、管理及几者之间进行优化组合，实现通信自动化、建筑设备管理自动化、办公自动化，达成安全、高效、节能、舒适、便利的建筑环境。综合布线系统是智能化系统的基础，为智能化各个子系统提供高速、稳定、可靠的传输物理通道，是智能化系统的重要组成部分，应是一个合理的高标准的布线系统，系统能支持当前普遍应用的各种网络、标准通信协议，以实现语音、数据、视频、多媒体等信息的传输。
　　本项目办公商业综合体定位于多种使用功能，需要解决以下几部分通信与布线需求：
　　(1)XXX号楼建设单位办公管理网络、语音通信网络，简称网络(一)。
　　(2)XXXX号楼小型租售型公司、裙楼商业的办公管理网络、语音通信，简称网络(二)。
　　(3)物业管理办公网络，涉及建筑设备控制、安防监控等信息点需求，简称物管网络。
　　(4)XXXX号楼、裙楼商业的通信接入，简称接入网络。
　　综合布线系统总体设计与建设应当综合考虑系统的先进性、开放性、实用性、经济性、高效性、安全可靠性和易管理维护性的平衡，本着从需求的角度出发，遵循“投资合理、统一规划、立足现状、适度超前”的设计建设思想，既满足客户目前的应用需求，又考虑此后技术的发展趋势，并具有承载语音、数据、IPTV、TDM等多种业务的综合接入能力。

二、综合布线系统简介
综合布线系统由七部分组成，指按标准的、统一的和简朴的结构化方式编制和布置各种建筑物（或建筑群）内各种系统的通信线路，涉及网络系统、电话系统、监控系统等。因此，综合布线系统是一种标准通用的信息传输系统。
（一）工作区
工作区

一个独立的需要设立终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
（二）配线子系统
配线子系统
FD

配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。配线电缆的最大长度是295英尺（90米）。
（三）干线子系统
干线子系统
BD
BD

干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
（四）建筑群子系统

建筑群主干
CD

建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。

（五）设备间
CD
BD

设备间是在每幢建筑物的适本地点进行网络管理和信息互换的场地。对于综合布线系统工程设计，设备间重要安装建筑物配线设备。电话互换机、计算机主机设备及入口设施也可与配线设备安装在-起。
（六）进线间
进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
（七）管理
管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标记和记录。
三、建设内容
（一）建筑物内布线
l 工作区，普通办公室的面板采用含标签管理的SHIP双口面板，领导办公室、会议室等区域建议采用SHIP地插；为保障传输性能，与有源设备连接的跳线采用SHIP原厂超五类非屏蔽跳线
l 配线子系统，采用数据语音同质互备，语音和数据点位在工作区模块都采用SHIP超五类非屏蔽模块，水平布线电缆都采用SHIP超五类非屏蔽4对数据电缆，同时端接到SHIP 24位超五类非屏蔽配线架上；数据点位通过SHIP原厂超五类非屏蔽跳线与互换机端接，语音点位通过SHIP原厂110非屏蔽跳线与SHIP110语音配线架端接；光系统采用SHIP 12位机架式光纤配线架，SHIP SC光纤适配器和SHIP SC光纤跳线及尾纤完毕电信间的光纤端接；机柜采用600*600*2023的SHIP网络机柜。
l 干线子系统，数据干线采用SHIP 多模光缆，从建筑物设备间分别敷设到各楼层的电信间，再通过SHIP光纤收发器实现光铜转换；语音干线采用50对或100对SHIP三类大对数电缆，从建筑物设备间分别敷设到各楼层的电信间。
l 设备间，光系统采用SHIP 24位机架式光纤配线架或SHIP ODF光纤配线架，SHIP SC光纤适配器和SHIP SC光纤跳线及尾纤完毕设备间的光纤端接；机柜采用600*800*2023的SHIP网络机柜。
（二）建筑群布线
l 各建筑物数据主干采用SHIP 室外轻铠24芯多模光缆，语音主干采用50对或100对SHIP室外通信电缆。
l 各建筑物的设备间建议设立在一楼。
（三）建设点位表及清单

第三章 SHIP一舟综合布线系统设计
一、SHIP一舟简介
宁波一舟投资集团有限公司座落于美丽的东海之滨，是以综合布线、电子通讯两个实业板块为核心的投资控股集团。
浙江一舟电子科技股份有限公司是宁波一舟投资集团控股的股份制公司，系国家级重点高新技术公司，公司致力于建筑智能综合布线技术与产品的研发、生产、销售及服务。公司拥有领先的研发、生产、检测设备，生产规模居于世界前列，年销售额约三十亿元。在国内拥有三个工业园，两个宁波一舟工业园与江西一舟工业园，下属二十家子公司，并在30个省会城市和22个发达地级市是建立了销售公司，营销网络遍布国内各省市。目前公司有员工4000多人，其中研发、技术支持人员500多人，同时在国内外广泛引进销售、生产、研发、技术等行业专业人才。
近几年来，公司品牌全球化发展迅速，相继组建了中国区、美洲区、东欧区、西欧区、中东区、亚洲区、澳洲区、印度区八个国际销售中心，在全球推广自主品牌。2023年集团成功收购德国上市公司，为公司全球化战略发展奠定了坚实的基础。
一舟拥有建筑智能综合布线业界最完整的、端到端的产品线和融合解决方案，通过全系列的铜缆布线解决方案、光纤布线解决方案、智能家居布线解决方案、数据中心布线解决方案、安防线缆解决方案和专业基础网络服务，灵活满足全球不同客户的差异化需求以及快速创新的追求。
一舟坚持以全系列解决方案、连续技术创新为客户不断发明价值。公司在北京、宁波以及在美国田纳西州等地设有研发机构，并依托分布于全球的各个分支机构，凭借不断增强的创新能力、突出的灵活定制能力、日趋完善的交付能力赢得全球客户的信任与合作。
根植国内，提高民族品牌的内涵，以民族品牌的繁荣为己任，一舟电子始终以它作为公司发展的源动力。“SHIP”一舟作为中国驰名商标，“SHIP”品牌作为中国综合布线市场领先品牌、绿色品牌，公司是多项国家标准、行业标准的参编公司。公司产品、解决方案广泛应用于政府、金融、教育、公安、医疗、运营商等各个行业的关键任务应用、高带宽应用、新兴应用以及对可靠性和质量规定极高的其它应用。
放眼全球市场，一舟研发和生产的产品服务近六十个国家和地区，并与十多家一流的全球性电子公司结成战略合作伙伴。
一舟将本着“诚信、敬业、务实”的公司精神，秉承“品牌、合作、创新”的经营理念，坚持“善待员工、善待客户、善待社会、善待自然”的人文理念，振兴民族产业，努力研发、制造出质量优良的产品，打造百年一舟常青基业，成就一舟综合布线解决方案国际知名品牌。

二、SHIP一舟布线产品
（一）工作区
1． 信息面板
l 单口、双口信息面板配合RJ45模块、语音模块一起使用，为信息终端（数据、语音）提供引出接口，适合多类型模块安装，应用于工作区
l 组合式结构，前后双层面板设计，外形美观，避免固定螺丝孔外露
l 单口、双口带有防尘盖，防止灰尘侵入接口
l 带有标记条，方便编号管理和维护使用
l 与86型底盒配套使用
l 颜色：瓷白色
l 材料：PC+ABC

2． 超五类非屏蔽数据跳线
² 超五类非屏蔽跳线
l RJ45插头采用是灌胶工艺，软尾结构，保证线缆和水晶头之间的连接
l 水晶头压接簧片镀金，保证优异性能
l 有多种颜色、长度供用户选择或由用户定义
l 每一根跳线都通过严格的测试
l 电缆护套材料：聚氯乙烯(PVC)
l 绝缘材料：HDPE
l 导体材料：无氧圆铜(纯度99.99%),多股绞合线
l 插头材料：阻燃透明聚碳酸酯
l 插头护套：聚氯乙烯(PVC)
l 簧片材料：磷青铜 表面镀金
l 插头与插座的插合次数≥1000次

（二）配线子系统
1． 超五类4对非屏蔽电缆
l －通过ANSI/TIA/EIA-568-C.2 100MHZ带宽测试规定，可扩展到350MHZ
l －小的外径,安装时不易扭绞和卡住
l －所有使用聚氯乙烯(PVC)材质，放射性有害金属控制在国际最严格标准内
l －提供线缆长度标记，减少浪费
l －支持语音、数据、视频信号高速传输
l －最大直流电阻不平衡：≤2.5%
l －单根导体直流电阻：≤9.0Ω/100米
l －工作电容：≤5.6nF/100米
l －不平衡电容：＜330pF/100米
l －延迟偏差：≤45ns/100m
l －额定传输速率(NVP)：67%
l —操作温度 ：-20～60℃
l —特性阻抗：100±15 Ω
l －护套材料 ：聚氯乙烯(PVC)
l －绝缘材料 ：HDPE
l －导体材料和直径：无氧圆铜线（纯度99.99%）24AWG
l －最小弯曲半径：10倍电缆外径
l
l

2． 24口超五类非屏蔽插座配线架
l 系统性能超越了ANSI/TIA/EIA-568-C.2 和ISO/IEC 11801 对超五类标准的规定
l 标准19”机架式安装，全钢板整体结构，保证产品的机械强度
l 提供模块式设计和整体式设计，满足用户差异化需求
l 模块后座配有防尘盖，有效防止积尘对链路性能的影响
l 可拆卸式线缆托架，保证线缆垂直进线，让理线更牢固、清楚
l 可替换、可打印的标记系统，让施工、维护、管理更方便、快捷
l 耐压强度：DC: 1000V(AC750V) 1min无击穿和飞弧现象
l 额定电流：1.5Amp
l 绝缘电阻：≥200MΩ
l 接触电阻：≤1MΩ
l 接续电抗：20MΩ
l 工作电压：150V
l IDC：磷青铜
l 金针：磷青铜 表面镀金
l 插头与插座插合次数：≥1000
l 导线端接次数：≥250
l 卡接导体线规：22~26AWG
l 端接线序：T568A/ T568B
l

3． 超五类非屏蔽跳线
请参见工作区描述。
4． 超五类非屏蔽信息模块
l 系统性能超越了ANSI/TIA/EIA 568C.2 和ISO/IEC 11801 对超五类标准的规定
l 金针表面整体镀金，提高接触性能，防止表面氧化及延长使用寿命
l IDC采用45度自锁式结构使得芯线卡接牢固，保证系统稳定
l 特有线缆保护盖，可防止灰尘，同时可作卡接工具
l 精致线缆保护盖，保证了底盒中线缆有更宽松的容纳空间
l 耐压强度：DC: 1000V(AC750V) 1min无击穿和飞弧现象
l 额定电流：1.5Amp
l 绝缘电阻：≥200MΩ
l 接触电阻：≤1MΩ
l 接续电抗：20MΩ
l 工作电压：150V
l IDC：磷青铜
l 金针：磷青铜 表面镀金
l 插头与插座插合次数：≥1000
l 导线端接次数：≥250
l 卡接导体线规：22~26AWG
l 端接线序：T568A/ T568B
l

5． 110型跳线架
l 系统性能超越了ANSI/TIA/EIA-568-B.2 和ISO/IEC 11801:2023标准的规定
l 采用IDC技术设计，上下两排进出线缆均在正面端接，使施工、维护更快捷
l 有标准19英寸机架型、有腿型及无腿型，合用范围广，满足不同的施工现场需要
l 提供标记系统，让施工、维护、管理更简朴方便
l 耐压强度：DC: 1000V(AC750V) 1min无击穿和飞弧现象
l 额定电流：1.5Amp
l 绝缘电阻：≥200MΩ
l 接触电阻：≤1MΩ
l 接续电抗：20MΩ
l 工作电压：150V
l 压接次数：≥200
l 插入力：≤20N
l 拔出力：≥20N
l 抗张力：≥133N
l 卡接导体线规：22~26AWG
l 工作温度：-25~60℃

6． 110型连接块
l 配合110型跳线架使用，有4对和5对两种形式的连接块
l 4对连接块重要用于水平语音的配线，5对连接块重要用于干线语音的配线
l 采用IDC专用多线对打线工具
l 清楚的标记，方便施工接线
l 耐压强度：DC: 1000V(AC750V) 1min无击穿和飞弧现象
l 额定电流：1.5Amp
l 绝缘电阻：≥200MΩ
l 接触电阻：≤1MΩ
l 接续电抗：20MΩ
l 工作电压：150V
l IDC：磷青铜
l 接线端子：磷青铜
l 卡接导体线规：22~26AWG
l 工作温度：-25~60℃

7． 鸭嘴跳线
l 110-110、110-RJ45鸭嘴跳线具有优异的传输性能，全面支持所有话音通讯系统、多媒体等方面的高速应用。
l 绝缘耐压：1000 VAC
l 绝缘电阻：500MΩ
l 接续电阻：20mΩ
l 工作温度：-20 ~ 60℃
l 簧片材料：磷青铜表面镀金
l 卡接可反复次≥200次
l 使用温度：-20℃～+60℃

8． 光纤配线架
l 标准19英寸机架式安装方式
l 精良的设计为光缆端接和光纤适配器的安装提供可靠的保护
l 进出光纤方便灵活，有富余的光纤盘存空间
l 结构紧凑，体积小，重量轻、多种规格可供选择
l 背面多个光缆固定位置，使进纤方便灵活，便于光缆开剥保护
l 光纤和尾纤弯曲半径不小于30mm
l 材料：优质冷扎钢板
l 端口数量：12位、24位
l 端口类型：ST 、FC、SC、LC
l 安装方式：19″机架式安装
l 表面颜色：黑色
l 工作温度：-25℃～+60℃

9． 光纤适配器
l 兼容性，反复性，互换性好
l 高精度尺寸，高品质材料耐磨损
l 卡锁式插接结构，稳定性好
l 插入损耗（含反复性）：≤0.2dB
l 互换性：≤0.2dB
l 材料：氧化锆陶瓷套管
l 反复性：≥1000次
l 工作温度：-25℃~+70℃

10． 光纤跳线
l 依据工业标准出厂前100%光学测试 保证可靠性
l 低插入损耗，高回波损耗，性能优于业界标准的规定
l 高质量的陶瓷插芯、低插入损耗和耐久性
l 各种长度、多种类型的光纤跳线可供选择及定制
l 反复性、互换性好、稳定的光学特性
l 插入损耗（含反复性）：≤0.2dB
l 互换性：≤0.2dB
l 回波损耗：≥50dB
l 接头材料：氧化锆陶瓷插芯
l 反复性：≥1000次
l 工作温度：-25℃~+70℃

11． P2系列网络机柜
l 预留各种走线通道，根据需要可关闭和打开，框架特别设计走线孔（专利），走线隐蔽美观，外观专利，设计精致，典雅高贵
l 可拆卸的左右侧门和前后门，操作方便
l 高强度承重角规，深度方向可前后调整
l 风扇单元从顶部安装，使用过程中拆卸维护方便
l 机柜预留对地安装孔和接地柱，满足现场使用需求
l 可选宽度600、800，可选深度600、800、900、1000，可选高度20U、24U、29U、33U、38U、42U、47U，可选颜色RAL7035（白色）、RAL9004（黑色），或由客户定义
l 原材料：优质冷轧钢板
l 机柜结构：拼装式机柜框架
l 前门：带条形通风孔5㎜厚，具有3C认证透明钢化玻璃门
l 后门：钢板门
l 机柜侧板：两块侧板可拆卸
l 规格厚度（MM)：19寸导轨2.0 600深侧板1.0 其它1.2
l 静载重量（KG）：动态≤600；静态 ≤1000
l 表面解决：表面脱脂、磷化、静电喷塑解决
l 最大启动角度：＞180度
l 防护等级：IP20
l 配件通用，齐全

（三）干线子系统
1． 室内多模光缆
l 高强度芳纶加强层,保证光纤无拉伸应变,保证光纤传输特性长期稳定。
l 可在有限的空间内布设，且无缠绕效应。
l 室内光缆重量轻、柔软限度高、弯曲半径小、应力、应变性能优良，容易敷设，适宜施工操作。
l 衰减＠20℃（DB/Km）：＠850≤3.5，＠1300≤1.5
l 光纤规格：A1a，A1b（50/125μm，62.5/125μm）
l 动态/静态弯曲半径：20D/10D（单芯）；20D/10D（双芯）；20D/10D（多芯）
l 允许压扁（N/100mm）：100/500（单芯）；100/500（双芯）；200/440（多芯）
l 允许拉伸力（N）：60/100（单芯）；100/200（双芯）；200/1000（多芯）
l 紧套光纤外径：0.9±0.05
l 护套颜色：橙色
l 使用温度：-20℃～+60℃
l 敷设方式：管道、隧道，沿墙、顶等导管敷设

2． 三类对大对数线缆
l 原材料通过精心选择，每批检测，保证电线质量
l 单线采用拉丝退火挤塑一次成型的串联工艺，保证高质量的绝缘单线
l 绝缘一致性提供了更低的传播延迟偏差
l 绝缘、护套均通过在线火花实验，保证完整性、安全性
l 电线表面采用喷墨印字，并印有计米长度，印字清楚，计米准确，便于使用
l 特性阻抗：100±15%
l 单根导体直流电阻：≤14.8Ω/100m
l 最大直流电阻不平衡：≤2.5%
l 工作电容：≤6.6nF/100m
l 不平衡电容：＜330pF/100m
l 延迟偏差：≤45ns/100m
l 绝缘电阻: ≥5000MΩ/km +20℃ DC (100-500)
l 电缆对数：25、50、100对
l 导体材料：无氧圆铜（纯度99.99%）
l 线规：26AWG
l 电缆外径：10.5、14、21±0.2mm
l 绝缘材料：HDPE
l 外护套材料：PVC、LSZH
l 使用温度：-20℃～+60℃
l 交货长度（米/盘）：305米/盘

（四）设备间/进线间
1． 16槽位光纤收发器机架
l 本机架支持热插拔，可选用单电源或双电源供电方式，减轻了每个电源的负荷，延长了电源使用寿命
l 具有过电压保护，过流保护，短路保护功能
l 可将最多16块10/100M自适应的多模及单模光纤收发器卡集中装在一个机架中，统一供电
l 具有工作稳定、供电容量大、操作方便、易于维护等显著特点。
l 电源输入：AC 100～260V，50～60HZ直流输出：DC +5V

2． 1000M卡式光纤收发器
l 具有100/1000M自适应，全/半双工自适应功能
l 独有的缓存技术可以保证您的网络在数据传输，缓存为2M。
l 交叉线与直通线自动辨认
l 新增防雷功能，保证了设备的安全性
l 工作波长：850nm/1300nm
l 工作电压：DC +5V
l 传输距离：2 Km

3． ODF光纤配线架
l 采用金属结构，表面涂装静电喷塑，塑料组件，结构轻巧，外形美观
l 抽拉式设计，集熔接配线一体化的熔接配线配件 ，不含适配器
l 合用于束状和带状光缆，光缆和尾纤均具有充足的盘存空间
l 热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃
l 全模块化设计，全正面化操作，安装灵活、施工维护方便
l 材料结构：金属框架，塑料组件
l 每盘端口数量：12位
l 端口类型：ST 、FC、SC、LC双工
l 安装方式：19″机架式安装
l 工作温度：-25℃～+60℃

24、72、96芯 48芯

（五）建筑群子系统
1．松套管层绞式钢带轻铠装多模光缆
l 合理设计并精确控制松套管中光纤余长和松套管的绞合节距，保证光缆中光纤余长最佳，使光缆具有优良的机械抗拉应变特性和温度特性。
l 松套管材料温度特性好，管内充满防潮光纤油膏，保证光纤传输特性长期稳定。
l 中心加强构件采用高杨氏模量的磷化圆钢丝
l 松套管中和缆芯所有缝隙全填充防潮油膏和化合物，保证防潮和纵向不渗水
l 双面覆膜皱纹钢带纵包，并与PE护套紧密粘结，既保证了光缆径向防潮又增 强了光缆耐侧压力
l 外护套具有良好的抗紫外辐射性能
l 光缆外径小、重量轻、结构紧凑严密，弯曲性能优异
l 衰减＠20℃（DB/Km）：＠850≤3.5，＠1300≤1.5
l 光纤规格：A1a，A1b（50/125μm，62.5/125μm）
l 动态/静态弯曲半径：20D/10D
l 允许压扁力（N/100mm）：300/1000
l 允许拉伸力（N）：600/1500
l 包层不圆度：≤1％
l 存储/安装/使用温度：-40℃～+60℃
l X表达芯数：2-144芯
l 光缆颜色：黑色
l 敷设方式：管道、架空、隧道

第四章 系统安装及施工
一、系统安装规范及工艺规定
（一）综合布线系统安装规定
（1）工作区：信息插座一般安装在墙面，使用86型加深金属底盒。特殊场合，如大厅等考虑设立地插。
信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。
（2）水平区：根据建筑物的实际情况，拟定水平线缆采用走吊顶或走地板的方式。线槽安装在吊顶内，从弱电竖井引向各个设有信息点的房间，再由预埋在墙内的适当规格的金属电线管，将线缆引到信息插座内。
为保证线路的安全，所有电线管、桥架和底盒所有规定电连接并接地，以尽量减少电磁辐射的干扰。并且尽量避开强电线路（防干扰）及上下水管道（防潮）。电线管内应穿有引导钢丝，以便穿线时使用。
为最大限度的提高系统可靠性，建议采用全封闭式镀锌金属槽，钢管采用成套的镀锌薄壁金属管，可大大减少布线阻力，避免布线过程中损伤线缆，同时又起到了屏蔽的作用。
（3）垂直区：垂直井道的作用是提供弱电竖井内垂直干线的通道。这部分在每层楼的各配线机柜旁，建议通过立管将数据和电话用电缆引出，进入弱电管道间或配线机柜内。电缆井的位置设在靠近支持电缆的墙壁附近。
所有的线槽由金属材料构成，用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地。
（二）配线架附近的环境规定
由于配线架使用管理子系统，因此它是整个布线系统的核心。它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运营及维护、使用的灵活性。在此，将对此提出以下建议：
室内照明不低于150Lx；
系统是无源布线系统，自身不需要电源。但为了保证在安装、测试及此后维护时也许使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W（如有其他设备另加）；
根据该楼层上网络设备对电源的实际需求，配备可以满足使用需要的电源系统（涉及UPS系统）；
配线架应尽量靠近弱电竖井，以方便布线并节省投资；
配线架旁网络设备所在地的环境工作温度应保持在18-27℃之间；
配线架旁的湿度应保持在30%-50%之间；
为保证配线架上各种插座工作性能良好，规定配线间内具有良好的通风，做到室内无尘；
为施工及维护方便，建议楼层配线间的尺寸大于10平方米(布线系统)。
（三）接地和防雷
所谓接地，简朴说来就是各种设备与大地的电气连接。接地的目的是为了使设备正常和安全的运营，以及建筑物和人身的安全，对计算机和通信系统而言，重要是电子设备的信号接地、计算机专用交流地。
良好的接地系统是保证数据安全可靠的传输中必不可少的重要一环，良好的布线系统对接地有严格的规定和规定：
从楼层配线架至接地导线的直流电阻不超过1欧姆，并且要永久性的保持其连通。
假如网络系统内有数个不同的地极，这些地极要互相连接，以减少地极之间的电位差。
布线的金属线槽和管道应当接地，以减少阻抗。
机柜或机架应当良好接地。
同时，对通信电缆和光缆的进出线，为了考虑防雷，要在进出端将电缆的金属外皮、钢管等与电气设备接地相连，并加装防雷保护装置。
二、施工组织计划
对综合布线系统而言，系统的性能不只决定于产品的品质，安装施工也是非常重要的。由于用户购买的不仅仅是线缆、接插件，而是整个系统。所以系统的安装和测试非常重要。产品质量靠的是产品制造商的先进技术、制造工艺及严格的质量检查来保证，而工程质量完全依靠布线系统安装商来保证，依靠布线系统安装商科学的、系统化的工程管理。
（一）工程组织
系统设计根据规格书提供的系统图，信息点配置、材料清单，结合SHIP一舟的产品特点、结合弱电系统的其它专业规定，设计出各布线子系统具体的系统配置方案。
工程管理
负责工程组织、施工、实行，并协调与用户及其它施工项目之间的关系。
现场督导
进行安装工程督导工作，参与设计、联络、协调工作，负责安装、调试、运营等。
项目协调
定期参与现场会议、积极配合用户工作，圆满解决安装、调试、运营中的所有问题。
工程进度调整
积极配合和服从业主指定的的安装进度、随时对自己的工作作适当的调整安排，以满足系统工程建设工期的需要。
（二）工程实行
整个工程分阶段实行，保证于规定期间前完毕布线工程的所有任务。可分三个阶段来进行。
第一阶段，施工准备
施工前与业主对工程施工图纸进行汇审，制订工程进度，并对土建预留进行检查，协调各方面关系。
第二阶段，现场施工
（1）采用项目经理负责制：由项目经理组织各部门进行现场技术分析，技术交底，人员安排，施工安排。
（2）施工规范：严格按照综合布线系统施工规范规定施工。
第三阶段，工程管理
规定系统安装商不仅在工程设计方面具有丰富的经验，并且在工程的管理和实行方面有成熟的经验。
为了方便用户的管理，需向用户提供整套综合布线施工管理方案（涉及布线管理详图，配线管理图表等有关资料）并在安装完毕十日之内，提交调试和试运营的程序及登记表格。
（三）质量管理及措施
根据工程特点推行全面质量管理制度，拟定各项工作的全面管理计划并付储实行，在施工各阶段做到有组织、有制度、有各种数据，把工程质量提高到一个新的水平，具体措施如下：
（1）加强内部管理，实行各专项质量责任制，建立以工程总监指导。项目经理负责质量检查的领导体制。
（2）项目经理组织各专业施工人员为开工做好技术准备，各专业施工人员按照设计方案、施工图纸、施工规程和本工程具体情况编制各项分部工程实行环节。
（3）严格按图纸施工，严格遵守工艺操作规程。施工中的合理化建议按照技术管理程序上报，未经业主方技术部门批准，不得擅自变更和修改图纸。
（4）工程资料和施工进度同步，各专业按照技术规范规定做好竣工资料的记录和整理。
（5）各专业应以各工序质量保证工程整体质量，各项目经理必须对负责的各专业工序进行现场监督检查。
（6）工程所用材料设备必须达成合格质量标准，且具有合格证书或材质证书，不合格的材料、设备不得发送施工现场。
（7）施工中所使用的计量工具必须是通过认可的器具，计量必须准确，仪器灵敏，以保证质量规定。
（8）现场施工作业人员必须虚心接受业主及各级质检人员觉得检查监督，出现质量问题必须及时上报并提出整改措施，进行层层贯彻。
（四）安全文明施工措施
（1）建立以项目经理为组长，各专业参与的现场管理小组，负责现场管理，监督和协调工作。
（2）由各项目经理进行施工前现场调查，结合现场情况，制定安全措施，明确施工中的注意事项。
（3）现场领管理小组定期进行安全及文明施工检查，发现问题及时纠正。
（4）现场作业人员应配备有效的劳动保护装备，保证施工环境的照明和通讯条件。
（5）精确核算施工材料，实行限额领料，搞好计划，减少材料损失。
（6）搞好机具设备管理、使用、维护、租借设备使用计划，减少现场停滞时间和机具故障率。
（7）加强仪器工具的使用管理，按作业工种贯彻专人负责，以免导致丢失，损坏而影响工期。
（8）加强劳动管理，合理安排现场人员，加强劳动纪律，提高工作效率。
（9）搞好已竣工程的管理和保护，避免因保护不妥损坏已完毕的工程，导致反复施工。
（10）抓紧竣工工程的检查及竣工资料的收集、整理、竣工图的绘制，抓进工程收尾，减少管理费用开支。
第五章 系统测试、验收及质量保证
综合布线系统测试涉及：水平双绞线链路测试、垂直干线铜缆链路测试、垂直干线光缆链路测试。
一、超五类水平双绞线系统的测试说明
（一）测试模式介绍
测试类型：信道和永久链路两种测试模型。
信道的配置：涉及电缆、连接硬件和跳线。
最长90m的水平电缆；工作区跳线（最长5m）；工作区的连接器；可选的转接点或合并点；水平交连上的跳线；配线间中的设备跳线（最长5m）；配线间中的连接器。

信道的配置图

永久链路的配置：涉及电缆和连接硬件。
最长90 m 的水平电缆；工作区的连接器；可选的转接点或合并点；水平交连上的跳线；配线间中的连接器。

永久链路的配置图

（二）测试参数的应用
（1）线序图：用来表达错误接线的方式。
（2）长度：对铜缆长度进行的测量应用了一种称为TDR（时间域反射测量）的测试技术。测试仪从铜缆一端发出一个脉冲波，在脉冲波行进时假如碰到阻抗的变化，如开路、短路、或不正常接线时，就会将部分或所有的脉冲波能量反射回测试仪。
（3）衰减(ATTENUATION)：电信号强度会随着电缆长度而逐渐减弱，这种信号减弱就称为衰减。它是以负的分贝数(dB)来表达的。数值越大表达衰减量越大，衰减值越小越好。
（4）近端串扰 (NEXT)：近端串扰是指在与发送端处在同一边的接受端处所感应到的从发送线对感应过来的串扰信号。NEXT隔离度用dB表达，NEXT隔离度越大，表达感应到其它线对上的干扰信号越小，隔离限度越高，电缆质量也就越好。
