办公技术楼改扩建工程施工组织设计.doc

第一章：综合说明
一、编制依据：
1、招标文献、建设单位提供的图纸；
2、现行国家及省市各及施工验收规范、规程和质量评估标准及有关规定。
3、现行国家和省市关于建筑工程安全施工法规和安全技术标准，文明施工及环保等有关规定；
4、有关工艺标准和工法；
5、进行社会、市场和技术经济调查所获得的有关资料；
6、通过施工现场勘察获得的施工场地的地形、地貌、气象、水文、地质及交通运送情况等资料以及现场条件的“实际”情况。
7、本公司的生产经营能力，劳动力配备，原材料及半成品的来源和供应，重要施工机械、机具的储备。
二、编制原则：
1、严格遵守招标文献规定和本投标书中安排的工程施工期限，合理安排施工程序与顺序，保证各项施工活动互相促进、紧密衔接，避免不必要的反复工作，加快施工进程。
2、用流水作业法和网络计划技术安排施工进度计划，以保证施工连续地、均衡地、有节奏地进行，合理地使用人力、物力和财力，在保证工程质量的前提下，尽量缩短工期。
3、恰本地安排季节施工项目，贯彻好季节性施工措施。农忙季节优选劳动力，加大措施，保证工程施工的连续性。
4、贯彻“节材、节能、提高质量、增进效益”的原则，充足推广应用“新材料、新设备、新工艺、新技术”，减少工程成本。

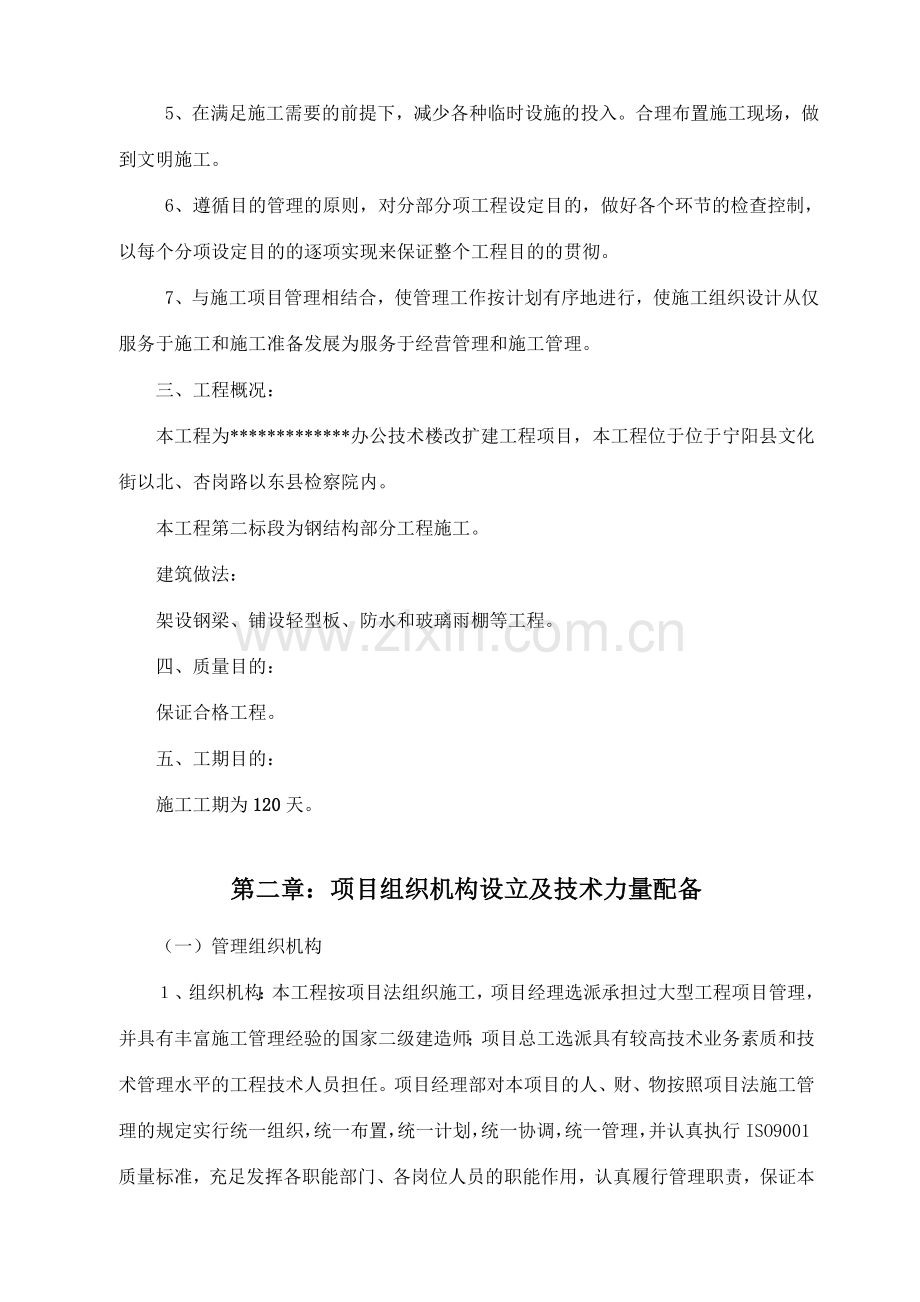

5、在满足施工需要的前提下，减少各种临时设施的投入。合理布置施工现场，做到文明施工。
6、遵循目的管理的原则，对分部分项工程设定目的，做好各个环节的检查控制，以每个分项设定目的的逐项实现来保证整个工程目的的贯彻。
7、与施工项目管理相结合，使管理工作按计划有序地进行，使施工组织设计从仅服务于施工和施工准备发展为服务于经营管理和施工管理。
三、工程概况：
本工程为*************办公技术楼改扩建工程项目，本工程位于位于宁阳县文化街以北、杏岗路以东县检察院内。
本工程第二标段为钢结构部分工程施工。
建筑做法：
架设钢梁、铺设轻型板、防水和玻璃雨棚等工程。
四、质量目的：
保证合格工程。
五、工期目的：
施工工期为120天。

第二章：项目组织机构设立及技术力量配备
（一）管理组织机构
１、组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具有丰富施工管理经验的国家二级建造师；项目总工选派具有较高技术业务素质和技术管理水平的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的规定实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9001质量标准，充足发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，保证本项目质量体系连续、有效的运营。通过我们科学、严谨的工作质量和项目管理经验，保证实现甲方规定的工期和质量目的及达成市级“建筑施工安全文明优良工地”标准的目的。
项目部班子重要成员及各重要科室的职责：
（１）领导班子：由项目经理、项目负责人、项目技术负责人组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全及现场文明施工等负所有责任。
（２）技术部：负责编制工程施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检查、实验、施工实验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。
（３）工程部：负责组织施工组织设计实行，制定生产计划，组织实行现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理;负责各劳务分包和工程分包的协调管理。
（４）安所有：负责施工现场安全防护、文明施工、工序质量平常监督检查工作。
（５）材料部：负责工程材料及施工材料和工具的购置、运送，监督控制现场各种材料和工具的使用情况等。
（６）机械设备部：负责施工机械调配、进场安装及维修、保养等平常管理工作，保证机械处在良好运营状态。
（７）核算部：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及记录等工作。
（８）综合办公室：负责文献管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作。
（９）保安部：负责施工现场治安保卫、防火消防和成品保护工作。
以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，保证优质、高效的完毕施工任务。
２、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合：GB/T19001—1994 ISO9001—1994标准。
（二）施工部署
1、项目经理部下设作业队及分工：
（１）结构施工队：负责各楼主体结构工程的施工。
（２）瓦工作业队：负责砌筑工程、楼地面工程的施工。
（３）油漆工作业队：负责油漆、粉刷工程的施工。
（４）木工作业队：负责结构工程模板加工与安装施工。
（５）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程的施工。
2、垂直运送：由于本工程为群体工程，为节约成本，充足运用机械设备，每个楼选用一台QTZ315塔式起重机，负责基础及主体结构模板、钢筋及零星混凝土的垂直运送及砌筑、装修材料垂的直运送；商品混凝土，泵送至浇筑部位；详见平面布置图。
3、基础及主体结构混凝土均采用商品混凝土，泵送至浇筑部位。地基解决与混凝土垫层混凝土采用汽车泵浇灌；
4、本工程模板体系：柱、顶板、梁采用防水竹胶合板。配合搭设满堂红脚手架。
5、脚手架工程：主体结构施工及外装修均采用双排脚手架。室内装修采用工具式脚手架。
6、本工程采用一次验收。为缩短工期，装修工程在顶板模板拆除后及时插入施工，分阶段、分层进行，装修工程及水电管道安装采用交叉作业；外装修在屋面防水工程完毕后从上往下进行。
7、现场设木工加工间、钢筋加工间，分别负责模板和钢筋的加工配制。
8、混凝土采用商品混凝土搅拌站与建设、监理单位共同考察拟定。
（三）施工准备工作
１、技术准备工作：
（1）项目总工组织各专业技术人员认真熟悉设计图纸，领略设计意图，做好图纸会审。
（2）根据设计规定及现行质量验收规范规定，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
（3）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。
（4）做模板设计图，进行模板加工。
（5）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。
（6）编制施工预算，提出重要材料用量计划。
２、劳动力及物质、设备准备工作：
（１）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。
（２）贯彻各组室人员，制定相应的管理制度。
（３）根据预算提出材料供应计划，编制施工使用计划，贯彻重要材料，并根据施工进度控制计划安排，制定重要材料、半成品及设备进场时间计划。
（４）组织施工机械进场、安装、调试，做好开工前准备工作。
３、施工现场及管理准备工作：
（１）做施工总平面布置（土建、水、电、暖）上报审批。按现场平面布置规定，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。
（２）按规定做好场区施工道路的路面硬化工作。
（３）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。
（４）完毕协议签约，组织有关人员熟悉协议内容，按协议条款规定组织实行。

第三章 施工进度计划及工期保证措施
(一)总工期目的
施工工期为120日历天。
总工期控制详见施工进度计划表。（附后）
（二）工期保证措施：
本工程工期紧，质量目的较高，为达成在保证工程质量的前提下实现工期目的的目的，特制订如下措施：
A组建精干高效的项目班子组织施工，挑选技术过硬、业绩突出，能打硬仗的作业队伍进驻施工。
B抓好施工区域的现场布置，保证道路畅通，保证各种材料设备的及时进场和存放安全。积极做好交通、环卫、环保、城建、防疫等各管理部门的工作，积极配合他们搞好各方面的工作，努力争取政府管理部门的支持，为施工生产发明良好的外部环境。
C做好劳务队伍思想工作，保证劳务队伍农忙时节的稳定保证工种配套，劳动力充足。
D制定详尽的季节性施工措施，以防延误工期。
1、我方保证按投标书提供的机械设备力量和人员组成投入施工，严格按照批准的施工组织设计安排施工进度，保证工期。
2、实现机械化、标准化作业，以加快施工进度。
3、抓好施工黄金季节的计划安排，充足运用网络技术，根据优化的网络安排，从技术、设备、劳力上保证关键线路的需要，实行平面、立体交叉作业，同时抓好非关键线路，同步展开，整体推动工程进度。
4、建立健全完善的技术保障体系，保证施工生产顺利进展和加速施工进度，实行总工程师质量总负责的技术责任制，配备足够的有施工技术经验的工程技术人员，除编制好实行性施工组织设计外，对关键工序还必须编写施工方案；认真执行技术交底制，保证施工质量和安全生产，加快施工进度。
5、提高分项工程质量一次合格率，减少不应有的返工。
6、加强现场指挥调度，减少施工干扰。
7、加强工程进度的计划性：
（1）施工期间建立进度控制的组织系统，按进度控制计划进行阶段工程进度目的分解，拟定其进度目的，编制月、旬作业计划，做到日保旬，旬保月，并做好施工进度记录。
（2）加强施工中进度控制，将实际进度与计划进度对比，及时调整。
（3）建立现场会、协调会制度，每周召开一次现场会，天天召开生产调度协调会，加强信息反馈，及时协调各工种进度，保证工期目的实现。
8、采用“四新”技术，保证工程进度：
（１）积极采用新技术，新工艺，新材料，并充足运用我单位现有的先进技术和成熟的工艺保证质量，提高工效，保证进度。
（２）本工程的混凝土均采用预拌商品混凝土，由混凝土输送泵输送浇筑。加快施工进度，缩短工期，节约投资。
9、加强土建、水电专业的配合工作：
（1）装修、水电设备工程采用提前插入、与主体结构交叉作业等综合措施，尽也许减少其实际占用工期天数。
（2）加强水电安装与土建配合工作，要互相协调，配合默契，安装工程要及时了解、掌握土建的施工进度，使预埋、预留以及安装项目得以及时完毕，减少返工，加快施工进度。
10、加强成品保护工作：
（1）做好成品保护工作，减少不必要的返工、返修浪费，加快施工进度。
（2）对全体员工加强教育，晓之以理，在施工过程中做到自觉自律。
（3）在天天的班前会上，规定班长要强调职工的成品保护意识，提高员工的职业道德和职业素养。
（4）建立一套严格的管理体系和管理制度，做到成品保护有制度，成品保护工作有人负责。
11、农忙时节人员稳定措施
为保证农忙时节施工人员满足工程施工需要，保证工期目的的实现，特别制定如下针对措施：
（1）进行重点工程教育，树立全员质量、工期意识，从思想上保证工程按期交付业主使用。
（2）实行经济责任制，制定农忙季节保证劳动力，保证工程进度的奖罚措施，凡农忙期间能坚守岗位的人，其工资作相应调整，在经济上对工人进行补贴。
（3）农忙季节时，从资金上予以保证。一是保证一线工人正常开支，保证工人吃好；二是对在农忙时期不回原籍坚守岗位上班的工人家庭，适当邮寄部分资金，保证农村亲属两收雇工开支和购买农肥、种子款需要，真正从主线上解决一线和后方思想上、经济上的后顾之忧。
（4）合理安排工序调配劳动力，保证该工程总工期的需要，在两收农忙季节，对确因实际困难难以克服而无法参与农忙时期一线施工所导致的劳动力减员，要提前摸底排队，具体贯彻到人，以便心中有数，提前计划安排，从其它工程中抽调劳动力予以补充，千方百计保证工程用工计划。

第四章：各分部分项工程的施工方法及施工技术措施
（一）施工测量
１、施工测量的准备工作：
（１）了解工程的总体布局、定位及标高情况。
（２）对照总图，现场勘察，校测建筑用地红线桩点、坐标、高程与相邻建筑物的关系。
（３）拟定放线精度。
（４）测量设备、仪器保证在有效期内。
２、场区平面控制网：
按设计图纸上坐标控制点进行场区建筑方格网测设，并对建筑方格网轴线交点的角度及轴线距离进行测定。
3、建筑定位放线：
（１）建筑物平面控制网的测设：建筑物平面控制网的定位依据为各建筑物在场区平面控制网中的相对位置。
１）平面控制网的精度规定：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。
２）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：

（考虑采用标准拉力，则拉力改正数不计）
式中：L---丈量时钢尺读数 t0---鉴定期标准温度
L0---实际距离 a---钢尺线膨胀系数
L实---钢尺实际长度 t---测量时实际温度
L明--钢尺名义长度 h---两端高差
３）角度测设方法：如图1-1所示： 根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。
（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的规定：
L：为附和线路长度。
（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边控制桩，并校核各桩间距，精度同平面控制网。
4、基础施工测量：
由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15cm。
5、主体结构施工测量：
（１）结构竖向投测：
由于几幢楼同时开工，为防止交叉干扰，采用激光经纬仪天顶内控法进行竖向投测。均在第一流水段内设四个内控点，控制点设在首层楼面上，采用200×200×10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200×200方孔，设有机玻璃十字丝接受靶。激光经纬仪设在首层控制点上对准接受靶，照准部进行水平向360°回转，当回转圆心同接受靶某圆心轨道重合时即拟定了轴线投测点位置，并采用正倒镜法校核。
（２）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口的边线，各部位放线的允许误差为：
项 目
精 度
主轴线
±10㎜
细部放线
±2㎜
墙、柱边线
+3㎜
门窗洞口线
+ 3㎜
（３）高程的竖向传递：工程结构施工时按划分的流水段，设标高传递点分别向上进行传递，以保证在各流水段施工层上附近有三个标高点，进行互相校核。：
１）标高传递的允许误差：
项 目
精 度
层 间
±3㎜
总 高
±10㎜
２）各传递点的起始标高线为+1.00m，应由附近的二个临时水准点拟定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整，以防止层间误差的积累而引起总误差超限。
３）施工层抄平前，应校核下层传递上的三个标高点，校差小于3㎜时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为±3㎜。
6、装修工程施工测量：
（１）地面工程的施工测量：
１）标高的传递方式采用在楼梯间和窗口处进行传递。如图示：
２）测设50cm水平控制线：50cm水平控制线的测设允许误差应符合测表1的规定。室内的50cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1㎜。防止误差扩大。
测表1:
项 目
精 度 要 求
水平线
（室内、室外）
1 每3m两端高差小于±1㎜。
2 同一条水平线的标高允许误差为±3㎜。
铅垂线
室内
经纬仪两次投测校差小于2㎜
室外
高于1/3000
３）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下规定：房间应小于2m。
（二）防水工程
1、防水施工：
屋面防水工程：屋面设计为保温上人屋面，保温坡屋面，保温不上人屋面，及非保温坡屋面，防水层采用4毫米厚柔性SBS防水卷材。
1）基层条件：找平层已做完隐蔽工程验收，平整、干燥，含水率不得大于9％，含水率可用以下简朴测法：用一块1×1m的卷材平铺在找平层表面上，静置3－4小时后翻起，如覆盖卷材的基层表面和周边相同（无明显水印），则可认为含水率符合规定。
2）基层应牢固，表面应平整光滑，不得有鼓包、凹坑、起砂等缺陷，并在防水层施工前认真清洗干净。
3）出屋面的管根、雨水口处均应增铺卷材一层，并做好泛水。
4）铺贴卷材时，卷材应按长方向配置，尽量减少接头，并顺流水坡度自下向上按顺序铺贴，顺水接茬。
5）卷材铺贴采用满铺法施工，纵横向搭接宽度不小于100㎜，上下层卷材接头位置要错开，采用热熔铺贴法。
6）每铺完一张卷材立即用长把滚刷从卷材的一端沿卷材横向用力滚压一遍，以便排除卷材与基层的空气。
（2）厕浴间防水
1）在施工前将基底清理干净，特别是阴阳角处、管根处等部位不得有锋利杂物存在，基层含水率不得超过9％。
2）找平层在转角处要抹成小圆角。泛水坡度应³ 2%，不得局部积水。
3）与找平层相连接的管件、卫生器具、地漏、排水口等必须安装牢固，收头圆滑，用密封膏嵌固之后才干进行防水层施工。
4）小管必须做套管，先做管根防水，用建筑密封膏封严，再做地面防水层与管根密封膏搭接一体。四周卷起100㎜高与立墙部分水平接好。
5）卫生间涂刷JS聚合物水泥基层防水涂膜1.5m厚，四周刷高500高。
6）卫生间面积小，光线局限性，通风不好，设人工照明和通风设备，各工种交叉作业要配合好，具体施工时要有成品保护措施。
7）防水层作完后，蓄水24小时无渗漏后再做面层。
（三）脚手架工程
根据本工程特点，内脚手架采用满堂红支架，小高层住宅外架采用采用悬挑架与落地架结合 ，多层住宅采用落地式钢管脚手架。
1、落地式脚手架
脚手架使用的钢管、扣件，必须从本公司设备科领用，不准使用其它单位或个人的脚手架材料，不得已使用外单位材料时,必须有材料质量证明书,且进场时要履行质量检查验罢手续。
从事脚手架作业的人员必须通过专业培训，考试合格后，持证上岗，定期、不定期对他们进行技术培训，不断提高业务水平。此外，还要经常性的对他们进行安全教育，始终绷紧安全生产这根弦。
脚手架搭设完毕后，应履行严格的验罢手续。项目经理、施工员、安全员参与，不合格，严禁投入使用。安排专人对脚手架进行平常检查维修，查出问题立即纠正，不能带病作业。检查时应细致认真，不可马虎，检查内容涉及：扣件螺丝是否松动、架体的垂直度和平整度是否符合规定、架体基础是否有变化、脚手板铺设方法及探头板的解决，安全网张挂是否符合规定，立面防护网是否符合规定等。
脚手架的拆除，脚手架的支搭、拆除、修理只准架子工操作，并由技术人员做明确、细致的技术交底。
脚手架的搭设：
脚手架搭设前应对地基进行解决，规定地基牢固，无虚土坑，地基表面应高出自然地坪100，并且在脚手架地基周边做好排水沟。
脚手架的立杆应垂直于地面，下部50厚、300宽的木板，且通长、平行于墙身设立。钢立杆下端必须套上150×150×8的铁鞋，每立杆均设。立杆间距1.5米，双排架的里排距墙面0.4米，外排距墙面1.5米，脚手架搭设到屋面时，里排立杆要低于檐口0.5米，外排立杆要高于檐口1.5米，并设两道拦水，张挂安全网，立杆的垂直度应保持在+10之内。
③大横杆间中为1.6米，水平设立于立杆内侧，用扣件拧紧，当横杆搭接时，应优先用搭接法，防止架体倾斜时，因使用对接扣件，使两根大横杆脱离。其搭接长度为1.5米，使用两个卡扣。大横杆的水平度不应超过1/300。
④抛撑沿脚手架四周每隔6米设立一根，于地面呈45。-60。夹角，抛撑应采用6米长的钢管。
⑤剪力撑应搭设在立杆的外侧，与地面呈45。-60。夹角。剪力撑应设立在转角处和4、6、8、10轴处。剪力撑的拉杆必须连续连接四根立杆，斜拉杆与立杆的连接应距地不大于0.5米。
⑥脚手架要满铺封头，接头为搭接式。板端应超过小横杆0.2米,脚手板下面要用安全网兜底,作业时,操作层下部应留一层脚手板。
⑦每层用钢架管搭设上人坡道到操作层，搭设时其顶盖用竹篱笆封顶，坡道脚手板使用木架板满铺，并用铁丝封牢。
2、外悬挑脚手架搭设
小高层住宅楼主体地上11层，储藏室1层，建筑外形呈矩形，该工程墙体为短肢剪力墙结构，楼板为现浇楼板。经本公司项目部决定，四层（顶）以上采用斜拉式悬挑脚手架方案。
编制依据和材质
根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ30---2023规范规定，采用ф48×3.5 钢管，扣件采用可锻铸铁制作的扣件，脚手板采用竹笆板。
型钢悬挑杆斜拉式钢管脚手架
悬挑杆采用热轧18#槽钢，长度为1.4 M左右。马道处为2.3 M，阳台底悬挑杆为2.9 M，槽钢一端竖向焊接200㎜×200㎜×8.5㎜钢板一块。在钢板的四角各开孔一个，孔径为Φ18㎜，螺栓为18㎜。在槽钢的另一端焊接Φ18钢筋吊环一个，在吊环的另一面焊接两根长200㎜Φ25的钢筋头，用以固定立杆钢管，间距为1 m。
在悬挑杆以上一层的结构砼中预埋一铁件，间距为1.5 m ，作为斜拉钢丝绳上端焊接固定件。
斜拉钢丝绳：采用6×19，1绳芯，钢丝绳直径18.5㎜，抗拉强度为1850N/㎜2。用配套骑马卡拧紧两端。吊环和预埋件端连接采用拉杆。
4. 在操作托架上先按立杆纵向间距设悬挑杆，后在悬挑杆上按照JGJ130—2023规范搭设双排脚手架。当搭设超过层高后，调节拉杆，张拉钢丝绳。张拉完毕后，拆去托架。由于悬挑杆以上的脚手架按照规范搭设，故对悬挑杆以上的脚手架的设计方案不作验算和说明。设计与验算

G1 G2

300 1000

荷载示意图
双排脚手架处的悬挑杆及其它部件的设计与验算：
荷载计算：
排距1m, 跨距1.5，步距1.8m，按照16步计算。
含大横杆，扶手杆，横向水平杆：1.5×（2×2+1）×16×38.4=4608N
立杆 ： 29×2×38.4=2227.2 N
小横杆： 1×16×1.2×38.4=737.28 N
扣件： （7×18.4+2×13.2）×16=2483.2 N
脚手板： 1.5×350×16=8400 N
剪刀撑： 1.5×1.414×38.4×16÷2=651.57 N
恒载合计：Σ=16107.25 N
施工荷载：1.5×1×3=4.5KN
总荷载：20607.25N
宁阳的风压系数为0.45KN/㎡，根据JGJ130—2023规范，当基本风压在0.45KN㎡时，风荷产生的附加应力小于设计强度的5%，故可以忽略风荷载的影响。考虑槽钢的荷载分布不均，故乘以1.1的荷载附加系数。
总荷载G=20607.25×1.1=22667.98 N
P1

G1 G2

PX 60O

PY 荷载示意图

近似认为 G1=G2= G/2=11.33399KN
G1×0.3+ G2×1.3= P1×1.3×Sin600
P1=（11.334×0.3+11.334×1.3）÷1.3÷0.866=16.108 KN
PY= G1+G2－P1 Sin600=11.334+11.334－16.108×0.866=8.71 KN
PX= P1 Sin300=8.054 KN
剪力Vmax= PY=8.71 KN
弯矩Mmax= PY×0.3=8.71×0.3=2.613 KN·m
Ó=Mmax/WZ=2.613×103/ 62.1×10－6=42.07729 MPa<[Ó]=206 MPa
Szmax=AYc=15.7×10－4×63×10－3=9.89×10－5m3
τmax=VmaxSzmax/Izb=10.839×103×9.89×10－5/391×10－8×53×10－3
=4.62MPa<[τ]=100MPa
（2）.18 #槽钢刚度验算：
挠度max=0.0642PbL2/EI
=0.0642×22668×0.3×1.32 / 391×10-8×2.06×105×106
= 3.88728㎜ <[v]=10㎜
经验算 ：18 #槽钢完全可以符合规定。
（3）钢丝绳承载力验算
该工程选用6×19、1绳芯、φ18.5㎜、抗拉强度1850 N/㎜2
钢丝索允许拉力 [Fg]=αFg/K=0.85×238.0÷6=33.71 KN
P1=27.899 KN< [Fg] =33.71 KN
经验算 ：钢丝绳完全可以符合规定。
（4）螺栓抗剪验算
本工程选用高强度抗剪螺栓φ18㎜。
四颗螺栓的承载力： Nvb=nv·πd2/4·fvb
=4×3.14×（18×10－3）2×130×106÷4
=132.2568 KN > [PY]=8.71 KN
经验算 ：螺栓完全可以符合规定。
（5）焊接钢板验算
选用钢板厚8.5㎜，长200㎜，宽200㎜，2×2排ø18孔
钢板截面：An’=A-n1dot=8.5×200－2×18×8.5=1394㎜2
截面强度为：Ó=8.71×103/1394×10-6
=6.248 MPa<[f]=215 MPa
经验算 ：钢板完全可以符合规定。
（6）钢板焊缝验算
选用钢板为HPB235，用大桥牌E43焊条，电弧焊手工焊接，焊缝为角焊缝，焊角尺寸hf为5㎜，双面焊，焊缝截面如图示：

荷载作用力近似认为通过焊缝截面形式扭矩很小，不考虑扭矩的作用。
弯矩M=0
剪力V=Py=8.71 KN
轴向拉力N=-Px为负值，故不考虑轴向拉力的影响。
该焊缝只考虑剪力作用。
槽钢腹板上竖向焊缝有效截面积为:
AW=0.7×0.5×12.6＋0.7×0.5×（12.6－1.8）=8.19 cm2
τ=V/AW =8.71×103/8.19×10－4
=10.634 MPa<[fFw ]=160 MPa
经验算 ：焊缝完全可以符合规定。
（7）骑马卡夹头数量规定
按照规定使用骑马卡夹头数量：钢丝绳φ18.5㎜用3个夹头，每个间距150㎜。
马道处脚手架的悬挑杆及其它部件的设计与验算：马道坡度为1：2.5，槽钢间距为1.5米整个马道用6根槽钢悬挑，搭设8层层高，考虑马道的畅通钢丝绳采用两种拉法，如下图1、图2所示。
图1 图2

钢丝绳 钢丝绳

G1 G2 G3 G1 G2 G3

300 1000 1000 300 1000 1000

荷载计算：
排距2 m, 跨距1.5，步距1.8m，按照16步计算。
含大横杆，扶手杆，横向水平杆：1.5×（2×3+1）×16×38.4=6451.2N
立杆 ： 23.2×3×38.4=2672.64 N
小横杆： 1×16×2.3×38.4=1413.12 N
扣件： （7×18.4+3×13.2）×16=2694.4 N
脚手板： 2×1.5×350×16=16800 N
剪刀撑： 1.5×1.414×38.4×16÷2=651.57 N
恒载合计：Σ=30682.93 N
施工荷载：1.5×2×3=9 KN
总荷载：39.68293 KN
风压系数为0.45KN/㎡，根据JGJ130—2023规范，当基本风压在0.45KN㎡时，风荷产生的附加应力小于设计强度的5%，故可以忽略风荷载的影响。考虑槽钢的荷载分布不均，故乘以1.1的荷载附加系数。
总荷载G=39.68293×1.1=43.651223 KN
荷载分派；由于G2处的立杆所受脚手板、垃圾、雪、活荷载等荷载是G1、G3处的两倍，剪刀撑、安全网荷载由G3处立杆承受。经荷载分派后得：
G1=11.509 KN G2=18.056 KN G3=14.086 KN

按照(图1)钢丝绳拉法的计算：

P1
G1 60 G2 G3
Px
图1 Py
G1×0.3+ G2×1.3＋G3×2.3= P1×1.3×Sin600
P1=（11.509×0.3+18.056×1.3＋14.086×2.3）÷1.3÷0.866=52.694 KN
PY= G1+G2＋G3－P1 Sin600
=11.509+18.056＋14.086－52.694×0.866 =－1.98 KN
PY等于负值，表达支座反力向下
Px= P1 Sin300=52.694×0.5=26.347 KN
剪力Vmax= PY=－1.98 KN
弯矩Mmax= PY×0.3=-1.98×0.3=－0.594 KN·m
Ó=Mmax/WZ=2.613×103/ 62.1×10－6=42.07729 MPa<[Ó]=206 MPa
Szmax=AYc=15.7×10－4×63×10－3=9.89×10－5m3
τmax=VmaxSzmax/Izb=10.839×103×9.89×10－5/391×10－8×53×10－3
=4.62MPa<[τ]=100MPa
脚手架的搭设、使用和拆除的一般规定及手架的搭设规定及程序：
按施工设计放线、铺垫板、设立底座或标立杆位置。
周边脚手架应从一个角部开始并向两边延伸交圈搭设。‘
按定位依次立杆、将立杆与纵横向扫地杆连接牢固，然后装设第一步的纵向和横向平杆，随后校正立杆垂直之后预以固定，并按此规定继续向上搭设。剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设立。
脚手架处在顶层连墙点之上的自由高度不得大于6m，当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采用适当的临时撑位措施。
3、内满堂红扣件式脚手架：
内脚手架重要用于混凝土底板浇筑时模板的支撑系统。其构架尺寸为：0.9×1.2 m，由于扣件式脚手架自身具有的较高承载能力，又对于楼板这种荷载相对较小的构件支撑系统，不需将所有立杆连成整体。在实际的施工中，根据平面特点将扣件式脚手架提成若干单元架，各单元架的尺寸为8.1×8.1 m，各单元架之间设立一层横向拉结。
各单元架四周应满布斜杆，并隔框全高布置。扣件式脚手架的基础同外脚手架。内满堂红脚手架的具体形式及地下室外墙处见图。
大梁底部支撑结构验算:
验算项目：次梁强度、主梁强度、立杆稳定性
计算数据：木材抗弯强度设计值： fw=15 N/mm2
木材抗剪强度设计值： fv=1.5 N/mm2
木材抗压强度设计值： fc=12N/mm2
木材截面抵抗距： W=1.25×105mm3
木材截面惯性距： I=6.25×106mm4
木材弹性模量： E=10000
钢材抗压强度设计值： fc=205 N/mm2
钢管截面抵抗距： W=5.08cm3
钢管截面惯性距： I=12.19cm4
钢管截面回转半径： i=1.58cm
钢管截面面积： A=4.89cm2
（１）次梁验算：
取梁底中间的次梁进行验算，并取计算简图8-4为四跨连续梁
静载混凝土自重：Gk1=24×2×0.4=21.2KN/m
静载钢筋自重：Gk2=1.1×0.2×0.4=0.88 KN/m
Gk= Gk1+ Gk2=22.08 KN/m
施工荷载—振捣混凝土产生荷载：Qk=2×0.4=0.8 KN/m
则可得到：q=1.2×Gk+1.4×Qk=26.5+1.12(KN/m)
通过计算得到：
最大弯矩：Mmax=1.74KN·M
最大剪力：Qmax=9.82KN
最大弯曲应力：σ=13.92<fw=15 N/mm2
最大剪应力： τ=0.16<fv=1.5 N/mm2
（２）主梁验算:
由计算简图8-5可知，由次梁传递的荷载作用在主梁的支座处，对主梁不产生弯矩和剪力，故只需验算木材的承压能力。
由次梁传递的最大荷载为集中力：Qmax=9.82 KN
则：σ=1.75<fc=12 N/mm2
（３）立杆验算：
脚手架的稳定性可简化为立杆的稳定性验算，并忽略竖向荷载的偏心影响。
杆件计算长度系数：u=1.70
杆件长细比：λ=uh/i=129.11
压杆稳定系数：φ=0.401
由此得到：N/φA=50.08<fc=205 N/mm2
由上述计算可知：此部位脚手架的设计可以满足强度、稳定性的规定。
4、脚手架的防雷：
该工程的主体施工正值雨季，所以必须设立防雷电装置，该工程在南侧设立2处，北侧设立2处。接地体采用Ф32镀锌钢管，打入地中1.5米深接地线用Ф10镀锌钢筋焊于脚手架立杆上。避雷针使用Ф10镀锌钢筋，焊于立杆的上端，高出楼面3米，接地电阻不应大于1欧姆，接地体与避雷针必须使用同一根立杆，且各连接处应连接可靠，必要时采用电焊将两接点用电焊将两接点用钢筋连接。
（四）内装修工程
本工程室内为初装修，公共部分装修一次到位。户门内门均不施工，但应在门洞内侧预埋防腐木砖，每边不少于三块，。
１、楼地面装修：
１）基层清理：楼（地）面工程施工前必须将基层表面的浮土、砂浆等污染杂物清理干净，表面如沾有油污，应用5％－10％浓度的火碱水溶液清刷干净，以保证楼（地）面工程不空鼓，粘接牢固。
２）刷素水泥浆：在清理好的基层上，浇水湿润，撒素水泥面，用扫帚扫匀。扫浆面积的大小应依据打底铺灰速度决定，应随扫浆随铺灰。
３）冲筋：从+500㎜
