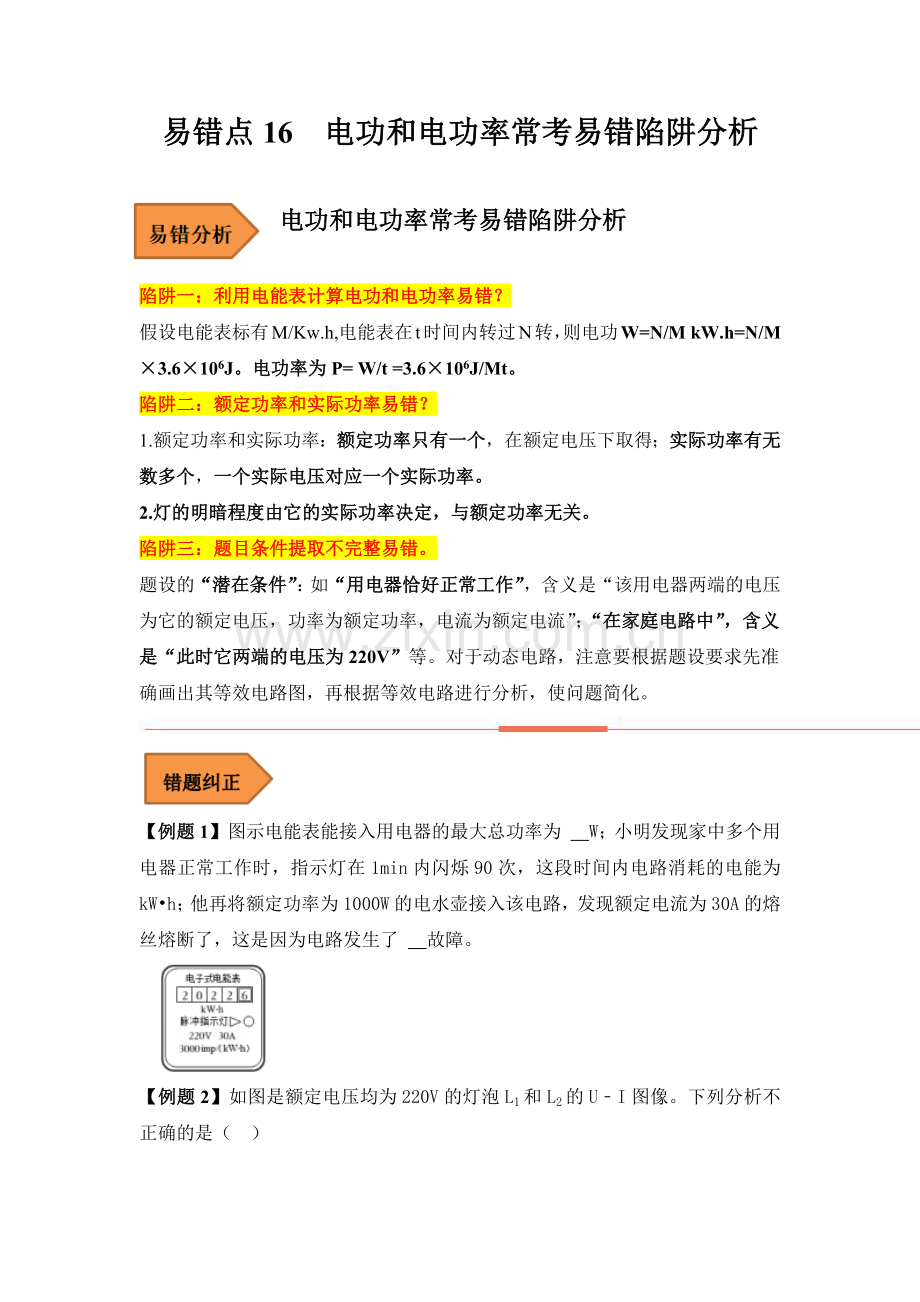

易错点16 电功和电功率常考易错陷阱分析

电功和电功率常考易错陷阱分析

陷阱一：利用电能表计算电功和电功率易错？
假设电能表标有M/Kw.h,电能表在t时间内转过N转，则电功W=N/M kW.h=N/M×3.6×106J。电功率为P= W/t =3.6×106J/Mt。
陷阱二：额定功率和实际功率易错？
1.额定功率和实际功率：额定功率只有一个，在额定电压下取得；实际功率有无数多个，一个实际电压对应一个实际功率。
2.灯的明暗程度由它的实际功率决定，与额定功率无关。
陷阱三：题目条件提取不完整易错。
题设的“潜在条件”：如“用电器恰好正常工作”，含义是“该用电器两端的电压为它的额定电压，功率为额定功率，电流为额定电流”；“在家庭电路中”，含义是“此时它两端的电压为220V”等。对于动态电路，注意要根据题设要求先准确画出其等效电路图，再根据等效电路进行分析，使问题简化。

【例题1】图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW•h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 故障。

【例题2】如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（ ）

A．当L1两端的电压为100V时，其实际功率为20W
B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J
C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W
D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W
【例题3】如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且
R1＞R2，电热器功率最大时开关状态为（ ）

A．S1闭合，S2接a B．S1闭合，S2接b
C．S1断开，S2接a D．S1断开，S2接b

【强化1】如图所示，两只灯泡L1和L2上分别标有“8V 4W”和“4V 1W”字样，将它们串联后接在电压可在4～8V之间调节的电源上，闭合开关S，假设两灯的灯丝电阻不随温度变化，则下列说法正确的是（ ）

A．通过灯L1的电流大于通过灯L2的电流
B．在调节电源电压的过程中，灯L1始终比灯L2亮
C．在调节电源电压的过程中，两灯的功率变化量相同
D．当电源电压调节到8V时，两灯都不能正常发光
【强化2】如图是小明家电能表的表盘，其读数是 kW•h。小明将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为 kW•h，它的实际功率是 kW。

【强化3】如图甲所示，电源电压恒定不变，灯泡L的额定电压为6V，滑动变阻器R2的规格为“100Ω 1A”，电压表的量程为0～15V，电流表的量程为0～0.6A。当断开开关S1、S3，闭合S2，移动滑片，电压表示数为3V时灯泡正常发光。图乙是灯泡L、电阻R1的I﹣U图像。求：（1）灯泡正常发光时的电阻。（2）闭合S1、S2、S3时，允许通过滑动变阻器的最大电流。（3）断开S2、S3，闭合S1时，电路的总功率。

1．如图所示的电路，当闭合开关后，小灯泡L1、L2均可发光，它们的实际功率分别为P1、P2，P1＞P2。此时（ ）

A．电压表V1的示数等于电压表V2的示数
B．若L2灯丝烧断，电压表V1、V2均几乎没有示数
C．若L2灯丝烧断，则电压表V2几乎没有示数，V1有示数
D．若一导线接在L2两端，则电压表V2几乎没有示数，V1有示数
2．小薇同学设计了一个可测量压力的装置，如图所示是该装置电路原理图。其表盘f能显示出施加压力F的大小。下列分析正确的是（ ）

A．装置的表盘f是电压表改装而成 B．压力F改变时，R2两端的电压不变
C．压力F为零时，电路中的电流最小 D．压力逐渐变大时，电路的总功率变小
3．如图所示是某同学探究“电压一定时，电流与电阻的关系”的实验电路图。已知电源电压恒为4.5V，滑动变阻器规格为“25Ω；1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω和25Ω。依次更换电阻R，闭合开关，调节滑动变阻器，得到的实验数据如表。下列说法正确的是（ ）
数据序号
1
2
3
4
5
电阻/Ω
5
10
15
20
25
电流/A
0.4
0.19
0.12
0.1
0.08

A．多次实验的目的是减小实验误差
B．第1次实验滑动变阻器的功率最小
C．第5次实验数据不能由本实验得到
D．第1次实验滑动变阻器接入电路中的阻值比第2次更大
4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。下列判断正确的是（ ）

A．甲灯的额定功率小于乙灯的额定功率
B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮
C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8V
D．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半
5．如图甲所示电路图，定值电阻R2的阻值为6Ω，滑动变阻器规格为“20Ω，1A”，两个电压表的量程都为0~3V，灯泡L标有“3V ，0.6W”，则灯泡的额定电流为 ___________A。在保证电路安全的前提下，当闭合开关S、S1时，移动滑片P，得到R2两端电压的倒数U′与R1的阻值变化图像如图乙所示；当闭合开关S、S2时，电路的最小总电功率为 ___________W（不计灯泡电阻的变化）。

6．小明和妈妈去超市购买电热水壶，发现有甲、乙两款，分别标有“220V；800W”、“220V；1800W”的字样，妈妈认为用乙款水壶烧水时，在相同时间内产生的热量_______，烧水_______，准备用乙款，小明说此款不合适，因为乙款电水壶的额定电流为_______A，超过了家里室内插座的额定电流。（结果保留一位小数）
7．今年冬天，很多人在办公桌上放置了电热桌垫（如图），小科同学想知道它的电热原理，查看说明书后发现：该电热桌垫由12伏电源供电，R1、R2的阻值分别为6Ω、4Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响）。小科认为，其内部的电路设计可以有图中的甲、乙两种连接方式。

（1）若采用图乙电路连接，电热桌垫处于高温挡时，则开关应打在_______处（选填“ab”或“bc”或“cd”）。
（2）若采用图甲电路连接，求电热桌垫处于低温挡时电路的总功率_______。
（3）若采用图甲电路连接，求电热桌垫处于高温挡时1分钟内电路消耗多少电能_______？
8．若在用电高峰期家庭电路中的实际电压是198V，则一只“220V，100W”的白炽灯工作10min所消耗的电能为______J。（假设灯丝的电阻保持不变）
9．如图甲所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，R1、R2是电热丝（阻值恒定）。当接通电源220V，温控开关S闭合；锅内达到预定温度时S自动断开，电压力锅处于保温状态。若电压力锅保温时的电功率为400W，R1的阻值为96.8Ω。完成下列问题：
（1）求电热丝R2的阻值；
（2）该电压力锅处于正常加热状态5分钟，需要消耗多少电能？
（3）若电路的实际电压为110V，电压力锅加热时的实际功率为多少？

10．小聪做“测量小灯泡电功率”实验，灯泡上标有“2.5V”字样。

（1）用笔画线代替导线将甲图连接完整，要求：当滑片P向右滑动时，灯泡变亮_______；
（2）电路连接正确且无故障，闭合开关，两电表示数如图乙所示，电压表的示数为_____V，造成此现象的原因是_______；
（3）调整后继续实验，数据如下：
次数
1
2
3
4
5
6
7
电压/V
0.3
0.5
1.0
1.5
2.0
2.5
2.8
电流/A
0.12
0.16
0.21
0.26
0.30
0.32
0.33

小灯泡的额定功率为_____W；
（4）根据实验数据在图丙中画出灯泡的电流与电压的关系图像______，由图像可知，当灯泡两端电压为2.2V时，通过灯泡的电流为______A；
（5）小华小组在做此实验的过程中，正确连接电路，无论怎样调节滑动变阻器滑片都不能使小灯泡正常发光，请对这一现象产生的原因提出合理的猜想_____。
