银行金库智能门禁管理系统解决方案.doc

深圳市天盈隆科技有限公司 自助银行智能门禁管理系统解决方案

金库智能门禁管理系统
解决方案

深圳市天盈隆科技有限公司
地址：深圳市罗湖区爱国路1001号俊园大厦4楼东面
TEL: [phone] FAX: [phone]
HTTP://

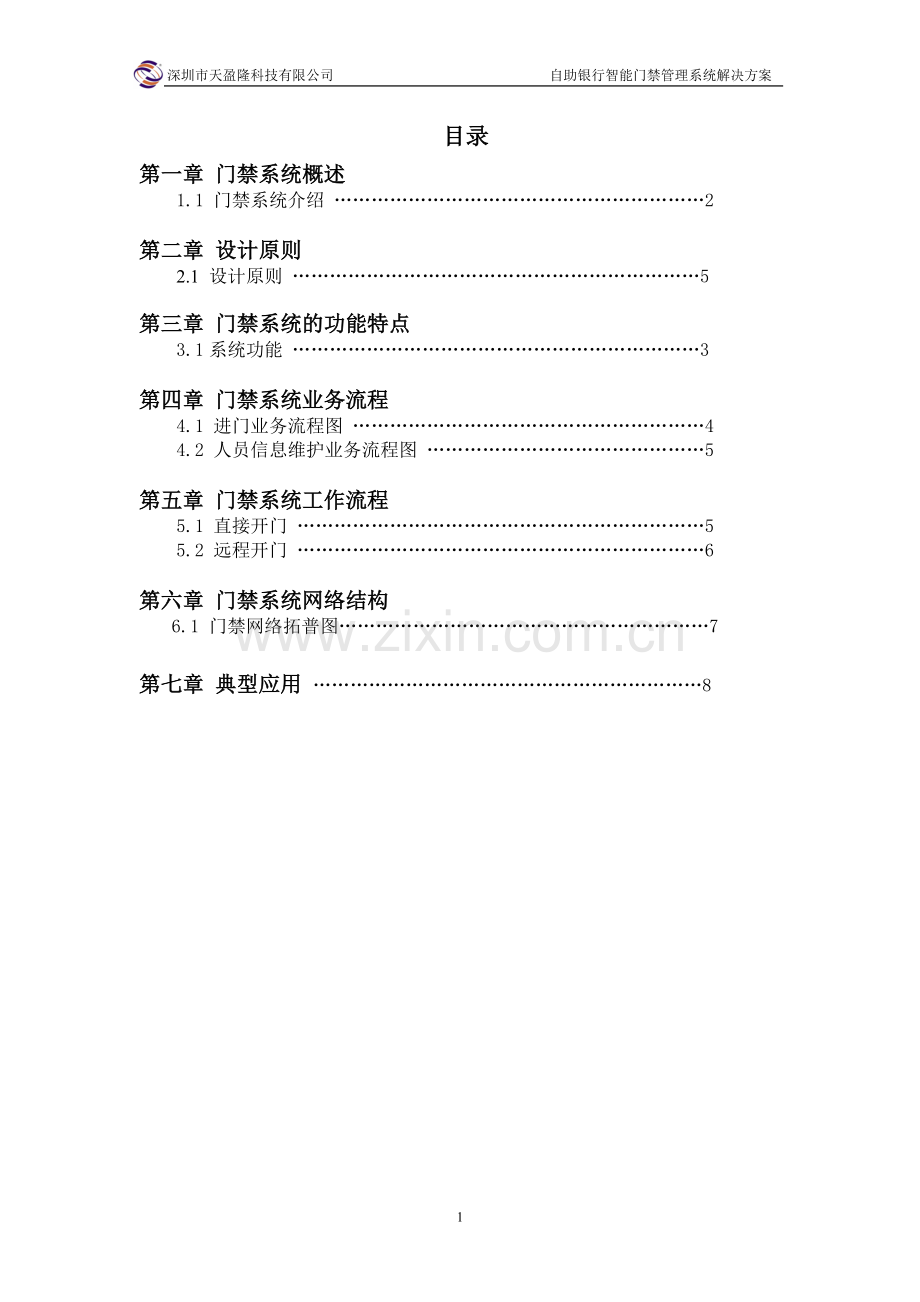

目录
第一章 门禁系统概述
1.1 门禁系统介绍 ……………………………………………………2

第二章 设计原则
2.1 设计原则 …………………………………………………………5

第三章 门禁系统的功能特点
3.1系统功能 …………………………………………………………3

第四章 门禁系统业务流程
4.1 进门业务流程图 …………………………………………………4
4.2 人员信息维护业务流程图 ………………………………………5

第五章 门禁系统工作流程
5.1 直接开门 …………………………………………………………5
5.2 远程开门 …………………………………………………………6

第六章 门禁系统网络结构
6.1 门禁网络拓普图……………………………………………………7
第七章 典型应用 ………………………………………………………8

第一章 门禁系统概述
1.1 门禁系统介绍
随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智 能化大厦拔地而起，适应信息的时代需要,作为跨世纪使用的建筑和办公环境,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。“智能门禁管理系统”就是为了满足人们对现代化办公和生活场所的更高层次安全管理的需要应运而生的。传统的方法是工作人员对出入人员进行登记放行，这种方法费事、费力又容易出错，而且管理容易出现错漏。因而智能、安全、高效的现代化门禁管理已经成为社会发展的必然趋势，同时它也是现代化智能建筑的一个重要组成部分。
门禁管理是现代安全防范系统的重要组成部分，随着国内对门禁系统的安全性、先进性和稳定性要求的提高，迫切需要一种高性能的门禁系统。

第二章 设计原则
2.1.设计原则
由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则：
系统的实用性：门禁系统的功能应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，离实际需要偏离太远。因此，系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性），使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。
系统的稳定性：由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。
系统安全性：通过第三方远程授权开门，并且关联相应的视频充分保证使用者环境的安全性。
系统可扩展性：门禁系统的技术不断向前发展， 用户需求也在发生变化， 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要，亦即：可灵活增减或更新各个子系统， 满足不同时期的需要，保持长时间领先地位，成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。
系统易维护性：门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作， 插上就能运行的程度。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。
先进性：在保证稳定性实用性和便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。

第三章 ：门禁系统的功能特点
3.1系统功能

界面：
1、操作界面简洁易懂，对于没有计算机基础的管理人员，也能掌握领会并且轻松完成录入、记录、查询和编辑等工作。
2、不同用户可以配置不同的管理界面，方便用户操作，也提高了管理的安全性。

设备管理：
1、 通过树型的方式显示设备，方便用户操作设备。
2、 可以实现按区域来划分设备，不同区域管理不同的设备，方便查找及操作。
3、 可以实现设备的搜索，通过模糊查询的方式查找设备。

报警管理：
1、当前端需要刷完卡后，可以在中心播放相关的声音文件，以提醒中心人员。
2、可是实现强制开门、开门超时、设备掉线等报警消息的上报。

视频管理：
1、 可以通过绑定相应的视频，可以实时查看前端刷卡人的情况。
2、 通过对出入门的相关视频进行录像保存，以便存档查阅。

人员管理：
1、 可以对人员的头像、姓名、职位、联系方式等进行管理。以便在管理系统中直观的查看出入门的相关信息。

日志管理：
1、 可以记录相应的出入门的日志信息。
2、 记录相关的报警信息。
3、可以通过查询，搜索相关的出入门日志及报警日志

权限管理：
1、完成操作员权限设定，不同用户管理不同设备。
2、 对于没有权限的用户无法进行开门操作。
3、 实现不同区域的不同用户拥有不同用户权限。

排班表管理：
1、 通过对人员按时间进行排版管理，以便在排班表外的人员不能实现开门操作，加大了门禁的安全性。
2、 可以对同一个用户设置多个时间段的开门权限。

开门类型管理：
1、 可以实现单卡或者多卡直接开门，无需中心授权，只要刷完卡即可开门。
2、 可以实现单卡或者多卡的中心授权开门，实现第三方认证开门，大大增加了门禁的安全性。

本地开门：
在网络出现故障或者中心软件出现异常的情况下，在本地实现开门操作。

数据库管理：
1、 支持mongo数据库，数据存储安全可靠。
2、
第四章：门禁系统业务流程
4.1 进门业务流程图：

流程说明：
1、 持卡人进入门禁区域，进行刷卡；
2、 卡号信息由门禁主机接收并传递给门禁系统；
3、 门禁系统依据规则对卡号进行判断；
4、 若符合判断规则，进入第5步，否则进入第6步；
5、 符合规则，授权门禁系统发出开门指令；
6、 不符合规则，不予开门，流程结束；
7、 门禁区域进行开门动作，流程结束。

4.2 门禁信息维护业务流程图：

流程说明：
1、 操作员进入系统配置界面；
2、 选择需要编辑的相应的设备（卡信息、设备信息、排班信息），进入可编辑状态；
3、 编辑基础资料，可以进行添加、删除、修改、查询操作；
4、 完成持卡信息、设备信息、排班信息等基础资料编辑，选择保存，流程结束。

第五章：门禁系统工作流程

5.1、直接开门

读卡器刷卡

验证人员消息

否
排班表

是

开门

结束

过程描述：
1、 持卡人刷卡后，显示刷卡刷卡人员的卡号、刷卡时间。
2、验证排班表，通过直接开门记录信息，否则不开门记录信息。

5.2、远程开门
读卡器刷卡

验证人员消息

否

排班表

是

点击开门请求

显示人员消息、视频及发出声音提醒

否
是否开门

是
结束
开门

过程描述：
2、 持卡人刷卡后，显示刷卡刷卡人员的卡号、刷卡时间。
3、 双击门禁刷卡请求，验证刷卡信息。
3、验证通过，显示刷卡人的姓名、卡号、联系电话、刷卡状态、照片，并在界面上显示前端视频。
4、如未验证通过，则会在状态显示验证未通过，并显示未通过的原因。
5、由第三方(控制中心)确认信息正确，并通过视频查看前端视频验证人员图像后。
6、点击开门完成开门操作

第六章：门禁系统网络结构
6.1 门禁网络拓普图

第七章：典型应用
主要用于银行储蓄所等分布范围大、数量多的大型网络门禁系统
特点： 电信的基站一般分布在好几百平方公里的范围，数量比较多，一般有好几百个点，甚至过千个，每个点的门禁并不多，有的就一个门。
分析：由于分布范围广，单独为门禁系统布线是不可能的，而电信部门一般有自己的网络资源，所以可以用来进行联网门禁，这个网络资源是共享的，无需专门的网络给门禁系统用。门禁点很多，一般485门禁控制器只支持 128台 或者 256台设备联网，而TCP/IP门禁控制器理论上可以支持无限多台门禁设备。所以 WG2002.NET TCP/IP网络型门禁控制器是最适合用于大型大面积的门禁系统联网的。其他 例如 供电部门的变电站门禁的联网管理 银行储蓄所的门禁管理等都是适合的这种模式的。

功能管理结构模式

模式一：单向感应式 （读卡器＋控制器＋出门按钮＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认合法身份后，控制器驱动打开电锁放行，并记录进门时间。按开门按钮，打开电锁，直接外出。
适用于安全级别一般的环境，可以有效地防止外来人员的非法进入。是最常用的管理模式。

模式二：双向感应式 （读卡器＋控制器＋读卡器＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间。使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录出门时间。
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。

模式三：卡＋密码 式：
刷完卡后，必须输入正确的密码，才能开门。密码是个性化的密码，即一人一密码。这样做的优点在于，用于安全性更高的场合，即使该卡片给人拣到也无法进入，还需要输入正确的密码。

系统的功能和作用

1.可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。
2.一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡人可以在固定的时间才可以进入门。所有的进出情况在电脑里都有记录，可以通过截取前端视频的图像以便留档查阅。对于针对具体事情的发生时间进行查询，落实责任。
3.在比较重要的场合，利用三方认证的方法，前端刷完卡后，需要在中点击确认，才可以进入。
4.如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。
5. 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。
6.可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。
7.基于Windows的全中文操作系统，界面友好，操作方便简单。普通文员就可以胜任相应管理软件操作。
8.系统扩展性好，具有联网功能，您可以随时以低成本升级增加新的控制门。
9.建议采用原装全天候读卡器，防水防静电，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。优质的产品和完善的售后服务体系免除您的后顾之忧。
10.可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。
10
