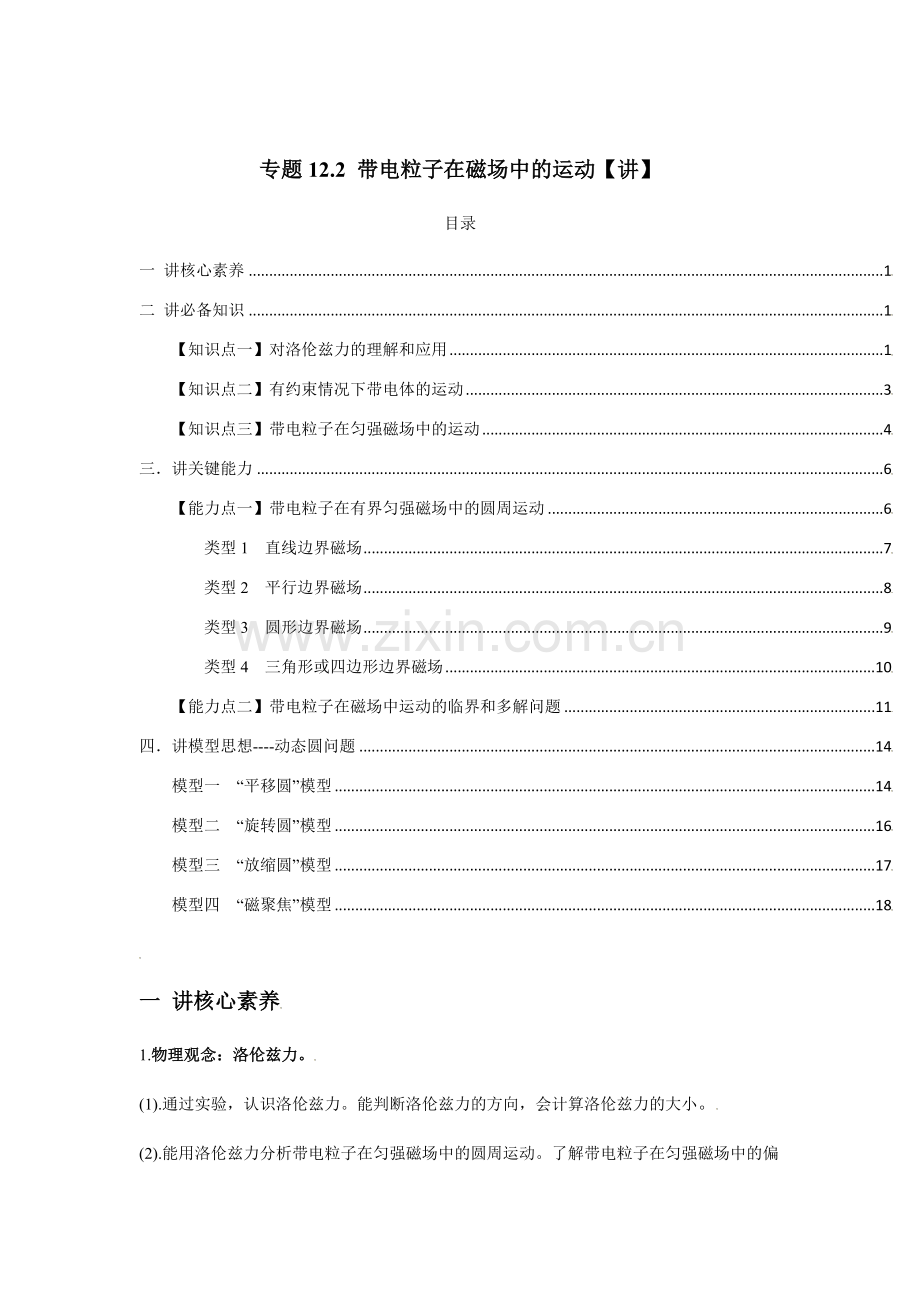

专题12.2 带电粒子在磁场中的运动【讲】
目录
一 讲核心素养 1
二 讲必备知识 1
【知识点一】对洛伦兹力的理解和应用 1
【知识点二】有约束情况下带电体的运动 3
【知识点三】带电粒子在匀强磁场中的运动 4
三．讲关键能力 6
【能力点一】带电粒子在有界匀强磁场中的圆周运动 6
类型1　直线边界磁场 7
类型2　平行边界磁场 8
类型3　圆形边界磁场 9
类型4　三角形或四边形边界磁场 10
【能力点二】带电粒子在磁场中运动的临界和多解问题 11
四．讲模型思想----动态圆问题 14
模型一　“平移圆”模型 14
模型二　“旋转圆”模型 16
模型三　“放缩圆”模型 17
模型四　“磁聚焦”模型 18

一 讲核心素养
1.物理观念：洛伦兹力。
(1).通过实验，认识洛伦兹力。能判断洛伦兹力的方向，会计算洛伦兹力的大小。
(2).能用洛伦兹力分析带电粒子在匀强磁场中的圆周运动。了解带电粒子在匀强磁场中的偏转及其应用。
2.科学思维：带电粒子在有界匀强磁场中的运动。
(1)会分析带电粒子在匀强磁场中的圆周运动。
(2)能够分析带电体在匀强磁场中的运动。
二 讲必备知识
【知识点一】对洛伦兹力的理解和应用
1．洛伦兹力的定义
磁场对运动电荷的作用力．
2．洛伦兹力的大小
(1)v∥B时，F＝0；
(2)v⊥B时，F＝qvB；
(3)v与B的夹角为θ时，F＝qvBsin θ.
3．洛伦兹力的方向
(1)判定方法：应用左手定则，注意四指应指向正电荷运动的方向或负电荷运动的反方向；
(2)方向特点：F⊥B，F⊥v，即F垂直于B、v决定的平面．(注意B和v可以有任意夹角)
【例1】 (2021山东临沂市下学期一模)(多选)如图甲所示，带电小球以一定的初速度v0竖直向上抛出，能够达到的最大高度为h1；若加上水平向里的匀强磁场(如图乙)，且保持初速度仍为v0，小球上升的最大高度为h2，若加上水平向右的匀强电场(如图丙)，且保持初速度仍为v0，小球上升的最大高度为h3；若加上竖直向上的匀强电场(如图丁)，且保持初速度仍为v0，小球上升的最大高度为h4.不计空气阻力，则(　　)

A．一定有h1＝h3 B．一定有h1＜h4
C．h2与h4无法比较 D．h1与h2无法比较
【答案】　AC
【解析】　题图甲中，由竖直上抛运动的最大高度公式得h1＝，题图丙中，当加上电场时，由运动的分解可知，在竖直方向上，有v02＝2gh3，得h3＝，所以h1＝h3，故A正确；题图乙中，洛伦兹力改变速度的方向，当小球在磁场中运动到最高点时，小球应有水平速度，设此时小球的动能为Ek，则由能量守恒定律得mgh2＋Ek＝mv02，又由于mv02＝mgh1，所以h1＞h2，D错误；题图丁中，因小球电性未知，则电场力方向不确定，则h4可能大于h1，也可能小于h1，因为h1>h2，所以h2与h4也无法比较，故C正确，B错误．
【素养升华】本题考察的学科素养主要是科学思维。
【归纳总结】洛伦兹力与电场力的比较

洛伦兹力
电场力
产生条件
v≠0且v不与B平行
(说明：运动电荷在磁场中不一定受洛伦兹力作用)
电荷处在电场中
大小
F＝qvB(v⊥B)
F＝qE
力方向与场
方向的关系
F⊥B，F⊥v
F∥E
做功情况
任何情况下都不做功
可能做功，也可能不做功

【变式训练】(多选)如图所示，ABC为竖直平面内的光滑绝缘轨道，其中AB为倾斜直轨道，BC为与AB相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直于纸面向里．质量相同的甲、乙、丙三个小球(均可视为质点)中，甲球带正电、乙球带负电、丙球不带电．现将三个小球在轨道AB上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则(　　)

A．经过最高点时，三个小球的速度相等
B．经过最高点时，甲球的速度最小
C．甲球的释放位置比乙球的位置高
D．运动过程中三个小球的机械能均保持不变
【答案】　CD
【解析】　设磁场的磁感应强度大小为B，圆形轨道半径为r，三个小球质量均为m，它们恰好通过最高点时的速度分别为v甲、v乙和v丙，则mg＋q甲v甲B＝，mg－q乙v乙B＝，mg＝，显然，v甲>v丙>v乙，选项A、B错误；三个小球在运动过程中，只有重力做功，即它们的机械能守恒，选项D正确；甲球在圆形轨道最高点处的动能最大，因为势能相等，所以甲球的机械能最大，甲球的释放位置最高，选项C正确．
【知识点二】有约束情况下带电体的运动
【例2】(多选)(2021·福建泉州市期末质量检查)如图所示，粗糙木板MN竖直固定在方向垂直纸面向里的匀强磁场中。t＝0时，一个质量为m、电荷量为q的带正电物块沿MN以某一初速度竖直向下滑动，则物块运动的v－t图像可能是(　　)

【答案】　ACD
【解析】正确；若mg＞μqv0B，则物块开始有向下的加速度，由a＝可知，随速度增加，加速度减小，即物块先做加速度减小的加速运动，最后达到匀速状态，选项D正确；若mg＜μqv0B，则物块开始有向上的加速度，做减速运动，由a＝可知，随速度减小，加速度减小，即物块先做加速度减小的减速运动，最后达到匀速状态，则选项C正确。
【素养升华】本题考察的学科素养主要是科学思维。
【技巧总结】带电体在有约束条件下做变速直线运动，随着速度的变化，洛伦兹力发生变化，加速度发生变化，最后趋于稳定状态，a＝0，做匀速直线运动；当FN＝0时离开接触面．
【变式训练】(2021·安徽蚌埠市第三次质量检测)(多选)电荷量为＋q、质量为m的滑块和电荷量为－q、质量为m的滑块同时从完全相同的光滑斜面上由静止开始下滑，设斜面足够长，斜面倾角为θ，在斜面上加如图6所示的磁感应强度大小为B、方向垂直纸面向里的匀强磁场，关于滑块下滑过程中的运动和受力情况，下列说法中正确的是(不计两滑块间的相互作用，重力加速度为g)(　　)

A．两个滑块先都做匀加速直线运动，经过一段时间，＋q会离开斜面
B．两个滑块先都做匀加速直线运动，经过一段时间，－q会离开斜面
C．当其中一个滑块刚好离开斜面时，另一滑块对斜面的压力为2mgcos θ
D．两滑块运动过程中，机械能均守恒
【答案】　ACD
【解析】　当滑块开始沿斜面向下运动时，带正电的滑块受到的洛伦兹力方向垂直斜面向上，带负电的滑块受到的洛伦兹力方向垂直斜面向下，开始时两滑块沿斜面方向所受的力均为mgsin θ，均做匀加速直线运动，随着速度的增大，带正电的滑块受到的洛伦兹力逐渐变大，当qvB＝mgcos θ时，带正电的滑块恰能离开斜面，而带负电的滑块将一直沿斜面运动，不会离开斜面，A正确，B错误；由于两滑块加速度相同，所以在带正电的滑块离开斜面前两者在斜面上运动的速度总相同，当带正电的滑块刚好离开斜面时，带负电的滑块受的洛伦兹力也满足qvB＝mgcos θ，方向垂直斜面向下，斜面对滑块的支持力大小为qvB＋mgcos θ＝2mgcos θ，故滑块对斜面的压力为2mgcos θ，C正确；由于洛伦兹力不做功，故D正确．
【知识点三】带电粒子在匀强磁场中的运动
1．在匀强磁场中，当带电粒子平行于磁场方向运动时，粒子做匀速直线运动．
2．带电粒子以速度v垂直射入磁感应强度为B的匀强磁场中，若只受洛伦兹力，则带电粒子在与磁场垂直的平面内做匀速圆周运动．
(1)洛伦兹力提供向心力：qvB＝.
(2)轨迹半径：r＝.
(3)周期：T＝、T＝，可知T与运动速度和轨迹半径无关，只和粒子的比荷和磁场的磁感应强度有关．
(4)运动时间：当带电粒子转过的圆心角为θ(弧度)时，所用时间t＝T.
(5)动能：Ek＝mv2＝＝.
【例3】在探究射线性质的过程中，让质量为m1、带电荷量为2e的α粒子和质量为m2、带电荷量为e的β粒子，分别垂直于磁场方向射入同一匀强磁场中，发现两种粒子沿半径相同的圆轨道运动．则α粒子与β粒子的动能之比是(　　)
A. B.
C. D.
【答案】　D
【解析】　粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，根据牛顿第二定律，有：qvB＝m，动能为：Ek＝mv2，联立可得：Ek＝，由题意知α粒子和β粒子所带电荷量之比为2∶1，故α粒子和β粒子的动能之比为：＝＝，故D正确．
【素养升华】本题考察的学科素养主要是科学思维。
1.(多选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍，两个速率相同的电子分别在两磁场区域做匀速圆周运动，与Ⅰ中运动的电子相比，Ⅱ中的电子(　　)
A．运动轨迹的半径是Ⅰ中的k倍
B．加速度的大小是Ⅰ中的k倍
C．做匀速圆周运动的周期是Ⅰ中的k倍
D．做匀速圆周运动的角速度与Ⅰ中的相等
【答案】　AC
【解析】　设电子的质量为m，速率为v，电荷量为e，
则由牛顿第二定律得：evB＝①
T＝②
由①②得：R＝，T＝
所以＝k，＝k
根据a＝，ω＝
可知＝，＝
所以选项A、C正确，选项B、D错误．
2.如图，MN为铝质薄平板，铝板上方和下方分别有垂直平面的匀强磁场(未画出)．一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出，从Q点穿越铝板后到达PQ的中点O.已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变，不计重力．铝板上方和下方的磁感应强度大小之比为(　　)

A．2 B. C．1 D.
【答案】　D
【解析】　根据题图中的几何关系及带电粒子在匀强磁场中的运动性质可知：带电粒子在铝板上方做匀速圆周运动的轨道半径r1是其在铝板下方做匀速圆周运动的轨道半径r2的2倍．设粒子在P点的速度为v1，根据牛顿第二定律可得qv1B1＝，则B1＝＝；同理，B2＝＝，则＝，D正确，A、B、C错误．
三．讲关键能力
【能力点一】带电粒子在有界匀强磁场中的圆周运动

基本思路
图例
说明
圆心的确定
①与速度方向垂直的直线过圆心
②弦的垂直平分线过圆心
③轨迹圆弧与边界切点的法线过圆心

P、M点速度垂线交点

P点速度垂线与弦的垂直平分线交点

某点的速度垂线与切点法线的交点
半径的确定
利用平面几何知识求半径

常用解三角形法：例：(左图)
R＝或由R2＝L2＋(R－d)2求得R＝
运动时间的确定
利用轨迹对应圆心角θ或轨迹长度L求时间
①t＝T
②t＝

(1) 速度的偏转角φ等于AB所对的圆心角θ
(2)偏转角φ与弦切角α的关系：
(2) φ＜180°时，φ＝2α；φ＞180°时，φ＝360°－2α
类型1　直线边界磁场
【例1】(多选)(2020·天津卷，7)如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角θ＝45°。粒子经过磁场偏转后在N点(图中未画出)垂直穿过x轴。已知OM＝a，粒子电荷量为q，质量为m，重力不计。则(　　)

A.粒子带负电荷
B.粒子速度大小为
C.粒子在磁场中运动的轨道半径为a
D.N与O点相距(＋1)a
【答案】　AD
【解析】　由左手定则可知，带电粒子带负电荷，A正确；做出粒子的轨迹示意图如图所示，假设轨迹的圆心为O′，则由几何关系得粒子的轨道半径为R＝a，则由qvB＝m得v＝＝，B、C错误；由以上分析可知，ON＝R＋a＝(＋1)a，D正确。

【素养升华】本题考察的学科素养主要是科学思维。
【模型提炼】直线边界，粒子进出磁场具有对称性(如图所示)

图a中粒子在磁场中运动的时间t＝＝
图b中粒子在磁场中运动的时间
t＝(1－)T＝(1－)＝
图c中粒子在磁场中运动的时间t＝T＝
类型2　平行边界磁场
【例2】 (2020·全国卷Ⅱ，17)CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图5(a)是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图(b)所示。图(b)中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点。则(　　)

A.M处的电势高于N处的电势
B.增大M、N之间的加速电压可使P点左移
C.偏转磁场的方向垂直于纸面向外
D.增大偏转磁场磁感应强度的大小可使P点左移
【答案】　D
【解析】可判定磁感应强度的方向垂直纸面向里，故选项C错误；对加速过程应用动能定理有eU＝mv2，设电子在磁场中运动半径为r，由洛伦兹力提供向心力有evB＝m，则r＝，电子运动轨迹如图所示，由几何关系可知，电子从磁场射出的速度方向与水平方向的夹角θ满足sin θ＝(其中d为磁场宽度)，联立可得sin θ＝dB，可见增大U会使θ减小，电子在靶上的落点P右移，增大B可使θ增大，电子在靶上的落点P左移，故选项B错误，D正确。

【素养升华】本题考察的学科素养主要是科学思维。
【模型提炼】带电粒子在平行边界磁场中运动时的半径R与平行边界距离d之间的关系如图所示。

类型3　圆形边界磁场
【例3】 (2020·全国卷Ⅲ，18)真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为(　　)

A. B.
C. D.
【答案】　C
【解析】为使电子的运动被限制在图中实线圆围成的区域内，电子进入匀强磁场中做匀速圆周运动的半径最大时轨迹如图所示，设其轨迹半径为r，圆心为M，磁场的磁感应强度最小为B，由几何关系有＋r＝3a，解得r＝a，电子在匀强磁场中做匀速圆周运动有evB＝m，解得B＝，选项C正确。

【素养升华】本题考察的学科素养主要是科学思维。
【模型提炼】沿径向射入圆形磁场的粒子必沿径向射出，运动具有对称性(如图所示)

粒子做圆周运动的半径r＝
粒子在磁场中运动的时间t＝T＝，θ＋α＝90°
类型4　三角形或四边形边界磁场
【例4】 (2019·全国卷Ⅱ，17)如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面(abcd所在平面)向外。ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发射电子。已知电子的比荷为k。则从a、d两点射出的电子的速度大小分别为(　　)

A.kBl，kBl B.kBl，kBl
C.kBl，kBl D.kBl，kBl
【答案】B
【解析】若电子从a点射出，运动轨迹如图线①，

ra＝
由qvaB＝m得va＝＝＝
若电子从d点射出，运动轨迹如图线②，
由几何关系得r＝＋l2，
整理得rd＝l
由qvdB＝m得vd＝＝＝，选项B正确。
【能力点二】带电粒子在磁场中运动的临界和多解问题
类型
分析
图例
带电粒子电性不确定　
受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度下，正、负粒子在磁场中运动轨迹不同，形成多解
如图，带电粒子以速度v垂直进入匀强磁场，如带正电，其轨迹为a；如带负电，其轨迹为b

磁场方向不确定　
只知道磁感应强度大小，而未具体指出磁感应强度方向，此时必须要考虑磁感应强度方向不确定而形成多解
如图，带正电粒子以速度v垂直进入匀强磁场，若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b

临界状态不唯一　
带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解

运动具有周期性　
带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解

【例5】(2020·全国卷Ⅱ·24)如图，在0≤x≤h，－∞<y<＋∞区域中存在方向垂直于纸面的匀强磁场，磁感应强度B的大小可调，方向不变．一质量为m，电荷量为q(q>0)的粒子以速度v0从磁场区域左侧沿x轴进入磁场，不计重力．

(1)若粒子经磁场偏转后穿过y轴正半轴离开磁场，分析说明磁场的方向，并求在这种情况下磁感应强度的最小值Bm；
(2)如果磁感应强度大小为，粒子将通过虚线所示边界上的一点离开磁场．求粒子在该点的运动方向与x轴正方向的夹角及该点到x轴的距离．
【答案】　见解析
【解析】(1)由题意，粒子刚进入磁场时应受到方向向上的洛伦兹力，因此磁场方向垂直于纸面向里．设粒子进入磁场中做圆周运动的半径为R，根据洛伦兹力公式和圆周运动规律，有
qv0B＝m①
由此可得R＝②
粒子穿过y轴正半轴离开磁场，其在磁场中做圆周运动的圆心在y轴正半轴上，半径应满足R≤h③
由题意，当磁感应强度大小为Bm时，粒子穿过y轴正半轴离开磁场时的运动半径最大，由此得
Bm＝④
(2)若磁感应强度大小为，粒子做圆周运动的圆心仍在y轴正半轴上，由②④式可得，此时圆弧半径为R′＝2h⑤
粒子会穿过图中P点离开磁场，运动轨迹如图所示．设粒子在P点的运动方向与x轴正方向的夹角为α，

由几何关系sin α＝＝⑥
即α＝⑦
由几何关系可得，P点与x轴的距离为
y＝2h(1－cos α)⑧
联立⑦⑧式得y＝(2－)h.
【变式训练】．如图，在空间中有一坐标系xOy，其第一象限内充满着两个匀强磁场区域Ⅰ和Ⅱ，直线OP是它们的边界，区域Ⅰ中的磁感应强度为B，方向垂直纸面向外；区域Ⅱ中的磁感应强度为2B，方向垂直纸面向里，边界上的P点坐标为(4L,3L)．一质量为m，电荷量为q的带正电粒子从P点平行于y轴负方向射入区域Ⅰ，经过一段时间后，粒子恰好经过原点O，忽略粒子重力，已知sin 37°＝0.6，cos 37°＝0.8.求：

(1)粒子从P点运动到O点的时间至少为多少；
(2)粒子的速度大小可能是多少．
【答案】　(1)　(2)(n＝1,2,3…)
【解析】周期，则有qvB＝m，qv·2B＝m
T1＝＝，T2＝＝
粒子先在磁场Ⅰ区中做顺时针的圆周运动，后在磁场Ⅱ区中做逆时针的圆周运动，然后从O点射出，这样粒子从P点运动到O点所用的时间最短．粒子运动轨迹如图所示，

tan α＝＝0.75，
得α＝37°，α＋β＝90°.
粒子在磁场Ⅰ区和Ⅱ区中的运动时间分别为t1＝T1，t2＝T2
粒子从P点运动到O点的时间至少为t＝t1＋t2
由以上各式解得：t＝
(2)当粒子的速度大小满足一定条件时，粒子先在磁场Ⅰ区中运动，后在磁场Ⅱ区中运动，然后又重复前面的运动，直到经过原点O.这样粒子经过n个周期性的运动到达O点，每个周期的运动情况相同，粒子在一个周期内的位移为：
x＝＝＝(n＝1,2,3，…)
粒子每次在磁场Ⅰ区中运动的位移为x1＝x＝x
由图中的几何关系可知＝cos α，
由以上各式解得粒子的速度大小为：v＝(n＝1,2,3，…)
四．讲模型思想----动态圆问题
1．临界条件
带电粒子刚好穿出(不穿出)磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切，故边界(边界的切线)与轨迹过切点的半径(直径)垂直．
2．解题步骤
分析情景→作基础图→作动态图→确定临界轨迹→分析临界状态→构建三角形→解三角形
3．常见的几种临界情况
(1)直线边界
最长时间：弧长最长，一般为轨迹与直线边界相切．
最短时间：弧长最短(弦长最短)，入射点确定，入射点和出射点连线与边界垂直．
如图1，P为入射点，M为出射点．

(2)圆形边界：公共弦为小圆直径时，出现极值，即：
当运动轨迹圆半径大于圆形磁场半径时，以磁场直径的两端点为入射点和出射点的轨迹对应的圆心角最大．
当运动轨迹圆半径小于圆形磁场半径时，则以轨迹圆直径的两端点为入射点和出射点的圆形磁场对应的圆心角最大．
模型一　“平移圆”模型
适
用
条
件
速度大小一定，方向一定，但入射点在同一直线上
粒子源发射速度大小、方向一定，入射点不同但在同一直线上的带电粒子进入匀强磁场时，它们做匀速圆周运动的半径相同，若入射速度大小为v0，则半径R＝，如图所示

轨迹圆圆心共线
带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与入射点的连线平行
界定
方法
将半径为R＝的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法

【例1】(多选)如图所示，在Ⅰ、Ⅱ两个区域内存在磁感应强度大小均为B的匀强磁场，磁场方向分别垂直于纸面向外和向里，AD、AC边界的夹角∠DAC＝30°，边界AC与边界MN平行，Ⅱ区域宽度为d.质量为m、电荷量为＋q的粒子可在边界AD上的不同点射入，入射速度垂直AD且垂直磁场，若入射速度大小为，不计粒子重力，则(　　)

A．粒子在磁场中的运动半径为
B．粒子在距A点0.5d处射入，不会进入Ⅱ区域
C．粒子在距A点1.5d处射入，在Ⅰ区内运动的时间为
D．能够进入Ⅱ区域的粒子，在Ⅱ区域内运动的最短时间为
【答案】　CD
【解析】　带电粒子在磁场中的运动半径r＝＝d，选项A错误；设从某处E进入磁场的粒子，其轨迹恰好与AC相切(如图所示)，则E点距A点的距离为2d－d＝d，粒子在距A点0.5d处射入，会进入Ⅱ区域，选项B错误；粒子在距A点1.5d处射入，不会进入Ⅱ区域，在Ⅰ区域内的轨迹为半圆，运动的时间为t＝＝，选项C正确；进入Ⅱ区域的粒子，弦长最短的运动时间最短，且最短弦长为d，对应圆心角为60°，最短时间为tmin＝＝，选项D正确．

模型二　“旋转圆”模型
适
用
条
件
速度大小一定，方向不同
粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若入射初速度大小为v0，则圆周运动轨迹半径为R＝，如图所示

轨迹圆圆心共圆
如图，带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R＝的圆上

界定
方法
将一半径为R＝的圆以入射点为圆心进行旋转，从而探索出临界条件，这种方法称为“旋转圆”法

【例2】如图所示，平行边界MN、PQ间有垂直纸面向里的匀强磁场，磁场的磁感应强度大小为B，两边界的间距为d，MN上有一粒子源A，可在纸面内沿各个方向向磁场中射入质量均为m、电荷量均为＋q的粒子，粒子射入磁场的速度大小v＝，不计粒子的重力及粒子间的相互作用，则粒子能从PQ边界射出的区域长度与能从MN边界射出的区域长度之比为(　　)

A．1∶1 B．2∶3 C.∶2 D.∶3
【答案】C
【解析】粒子在磁场中运动时，Bqv＝，粒子运动轨迹半径R＝＝d；由左手定则可得，粒子沿逆时针方向偏转，做匀速圆周运动；粒子沿AN方向进入磁场时，到达PQ边界的最下端，距A点的竖直距离L1＝＝d；运动轨迹与PQ相切时，切点为到达PQ边界的最上端，距A点的竖直距离L2＝＝d，所以粒子在PQ边界射出的区域长度为L＝L1＋L2＝d，因为R<d，所以粒子在MN边界射出区域的长度为L′＝2R＝d，故两区域长度之比为L∶L′＝d∶d＝∶2，故C正确，A、B、D错误．

模型三　“放缩圆”模型
适
用
条
件
速度方向一定，大小不同
粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化
轨迹圆圆心共线
如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大．可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上

界定
方法
以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法

【例3】(2020·全国卷Ⅰ·18)一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图4中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径．一束质量为m、电荷量为q(q>0)的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率．不计粒子之间的相互作用．在磁场中运动时间最长的粒子，其运动时间为(　　)

A. B. C. D.
【答案】　C
【解析】　粒子在磁场中运动的时间与速度大小无关，由在磁场中的运动轨迹对应的圆心角决定．设轨迹交半圆于e点，ce中垂线交bc于O点，则O点为轨迹圆心，如图所示．圆心角θ＝π＋2β，当β最大时，θ有最大值，由几何知识分析可知，当ce与相切时，β最大，此时β＝30°，可得θ＝π，则t＝T＝，故选C.

模型四　“磁聚焦”模型
1．带电粒子的会聚
如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等(R＝r)，则所有的带电粒子将从磁场圆的最低点B点射出．(会聚)
证明：四边形OAO′B为菱形，必是平行四边形，对边平行，OB必平行于AO′(即竖直方向)，可知从A点发出的带电粒子必然经过B点．
2．带电粒子的发散
如图乙所示，有界圆形磁场的磁感应强度为B，圆心为O，从P点有大量质量为m、电荷量为q的正粒子，以大小相等的速度v沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行．(发散)
证明：所有粒子运动轨迹的圆心与有界圆圆心O、入射点、出射点的连线为菱形，也是平行四边形，O1A(O2B、O3C)均平行于PO，即出射速度方向相同(即水平方向)．

【例4】(多选)(2021·山东泰安市一模)如图所示，半径为R、磁感应强度为B的圆形匀强磁场，MN是一竖直放置的足够长的感光板．大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入，不考虑速度沿圆形磁场切线方向入射的粒子．粒子质量为m，电荷量为q，不考虑粒子间的相互作用力和粒子的重力．关于这些粒子的运动，以下说法正确的是(　　)

A．对着圆心入射的粒子，速度越大在磁场中通过的时间越短
B．对着圆心入射的粒子，速度越大在磁场中通过的时间越长
C．若粒子速度大小均为v＝，出射后均可垂直打在MN上
D．若粒子速度大小均为v＝，则粒子在磁场中的运动时间一定小于
【答案】　ACD
【解析】　对着圆心入射的粒子，速度越大在磁场中做圆周运动的轨迹半径越大，弧长越长，轨迹对应的圆心角越小，由t＝T＝可知，运动时间越短，故选项A正确，B错误．粒子速度大小均为v＝时，根据洛伦兹力提供向心力可得粒子的轨迹半径为：r＝＝R，根据几何关系可知，入射点P、O、出射点与轨迹的圆心的连线构成菱形，射出磁场时的轨迹半径与PO平行，故粒子射出磁场时的速度方向与MN垂直，出射后均可垂直打在MN上；根据几何关系可知，轨迹对应的圆心角小于180°，粒子在磁场中的运动时间：t<T＝，故选项C、D正确．
