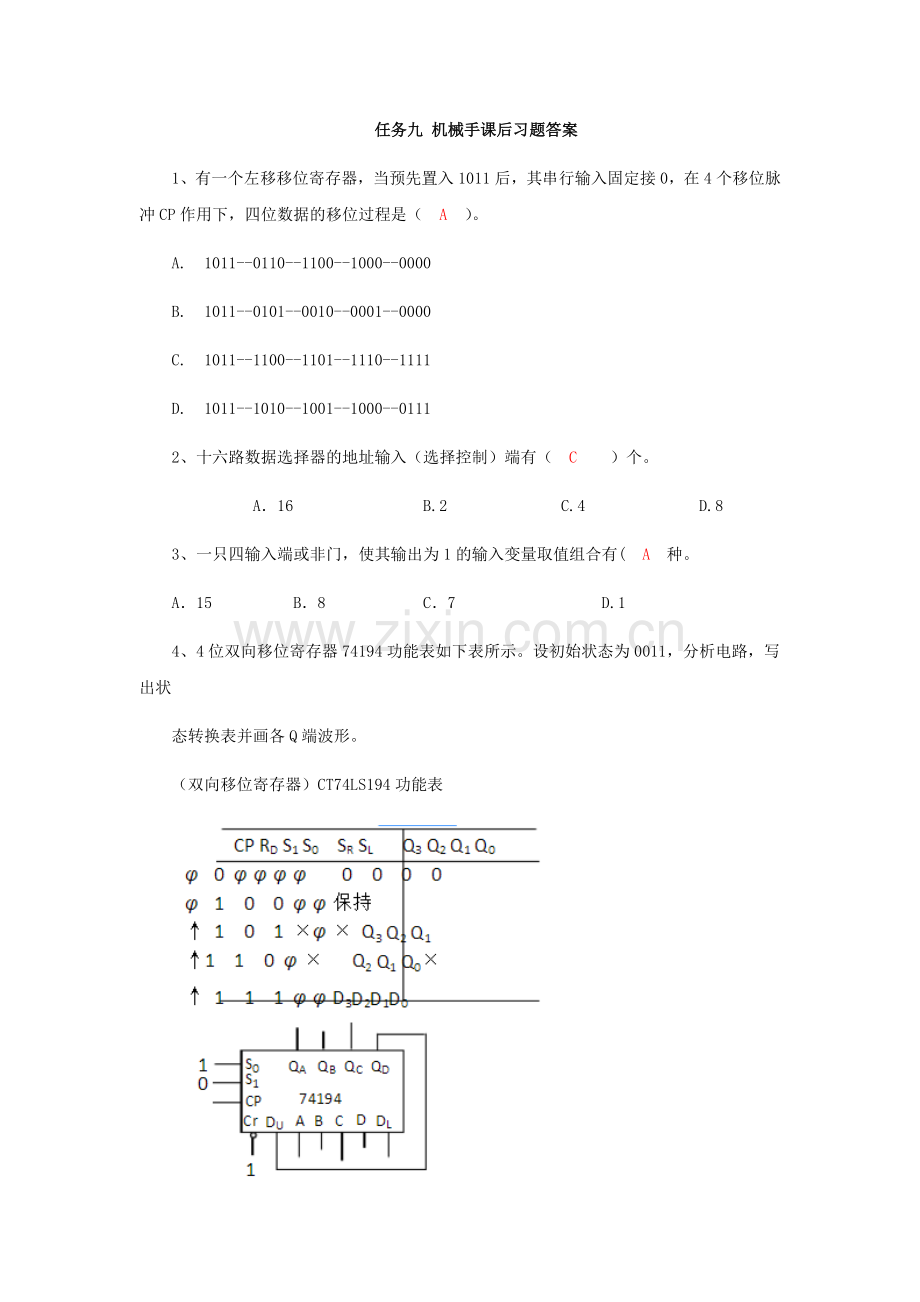

任务九 机械手课后习题答案
1、有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（ A ）。
A. 1011--0110--1100--1000--0000
B. 1011--0101--0010--0001--0000
C. 1011--1100--1101--1110--1111
D. 1011--1010--1001--1000--0111
2、十六路数据选择器的地址输入（选择控制）端有（ C  ）个。
     A．16        B.2       C.4       D.8
3、一只四输入端或非门，使其输出为1的输入变量取值组合有( A 种。
A．15     B．8      C．7         D.1
4、4位双向移位寄存器74194功能表如下表所示。设初始状态为0011，分析电路，写出状
态转换表并画各Q端波形。
（双向移位寄存器）CT74LS194功能表

答：0011 → 1001 → 1100 → 0110 → 0011
