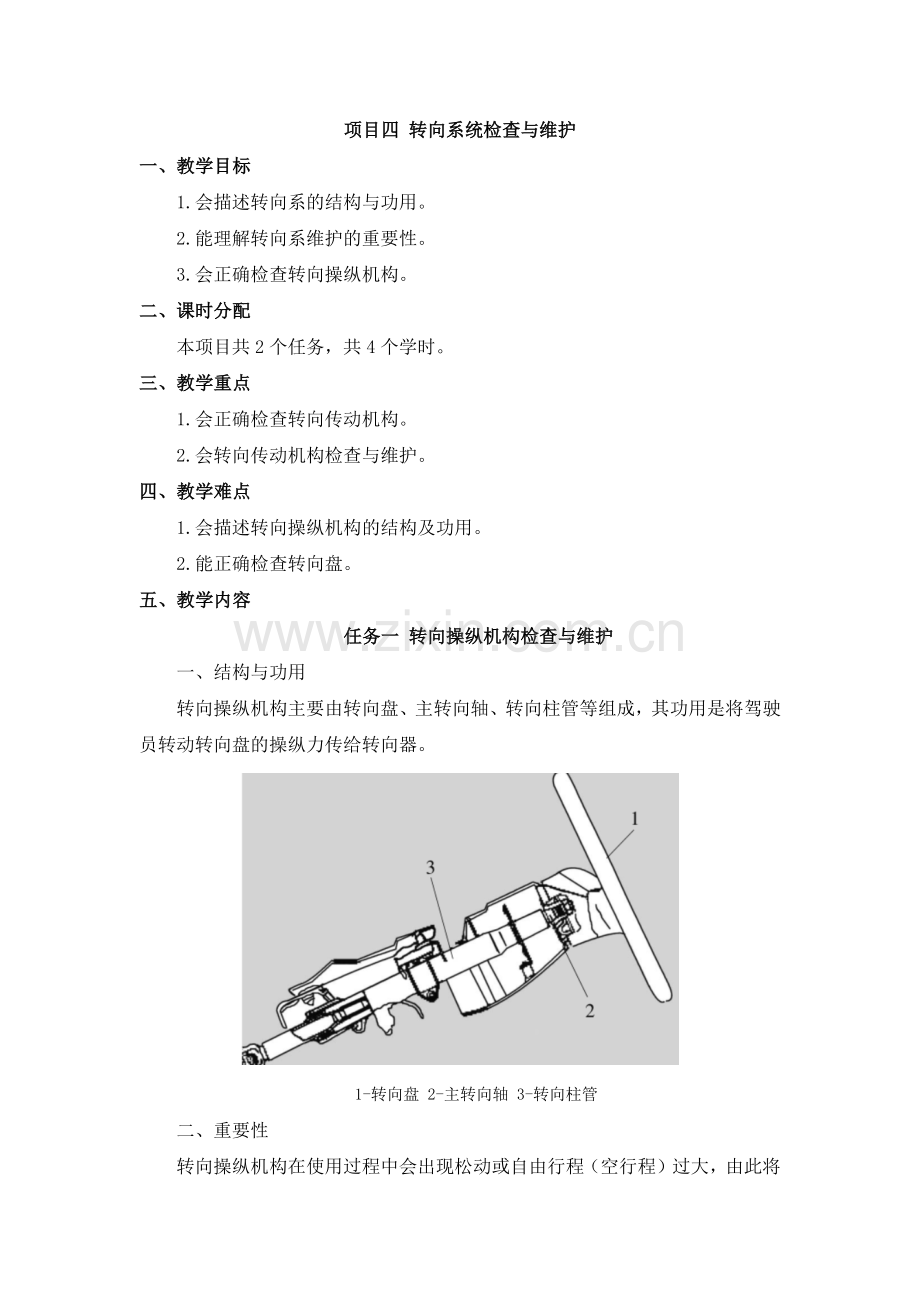

项目四 转向系统检查与维护
一、教学目标
1.会描述转向系的结构与功用。
2.能理解转向系维护的重要性。
3.会正确检查转向操纵机构。
二、课时分配
本项目共2个任务，共4个学时。
三、教学重点
1.会正确检查转向传动机构。
2.会转向传动机构检查与维护。
四、教学难点
1.会描述转向操纵机构的结构及功用。
2.能正确检查转向盘。
五、教学内容
任务一 转向操纵机构检查与维护
一、结构与功用
转向操纵机构主要由转向盘、主转向轴、转向柱管等组成，其功用是将驾驶员转动转向盘的操纵力传给转向器。

1-转向盘 2-主转向轴 3-转向柱管
二、重要性
转向操纵机构在使用过程中会出现松动或自由行程（空行程）过大，由此将会导致转向响应性变差并严重影响转向精度，从而影响行车安全；此外，如果转向锁止功能异常，会导致转向盘无法锁止或解锁，影响车辆正常使用，所以对转向操纵机构进行定期检查很重要。
三、维护项目
①检查转向盘自由行程。
②检查转向盘安装状况。
③检查转向盘锁止功能。
拓展知识
一、转向机构锁止功能
转向机构锁止功能，在点火钥匙拔出后，可把主转向轴锁住在转向柱管上，使转向盘不能转动，达到防盗的目的。
二、动力转向
动力转向装置安装在转向机构内，用于减轻驾驶员发出的动力转向。常见的动力转向装置类型有液压助力型和电动助力型。

任务二 转向传动机构检查与维护
一、结构与功用
转向传动机构主要由横拉杆、转向球节、转向节、防尘罩等组成。转向的过程就是将转向器输出的力和运动传到转向节，从而使两侧转向轮偏转。

二、重要性
转向传动机构故障，会导致转向效能降低或行驶跑偏，从而影响行车安全，所以需要定期进行检查与维护。
三、维护项目
①检查转向横拉杆。
②检查横拉杆球头防尘罩。
③检查转向节。
④检查转向器防尘罩。
拓展知识
槽形螺母
槽形螺母顶部有多个槽或有带槽的柱面，在槽中插入开口销，防止螺帽转动而变松。
使用时需注意：开口销的大小要与槽形螺母凹槽一致；开口销不能二次使用；装配时如
发现螺栓孔不能与槽顶螺母的槽对齐，应顺时针旋转螺母。

六、课后作业
　　完成项目的学后测评。
