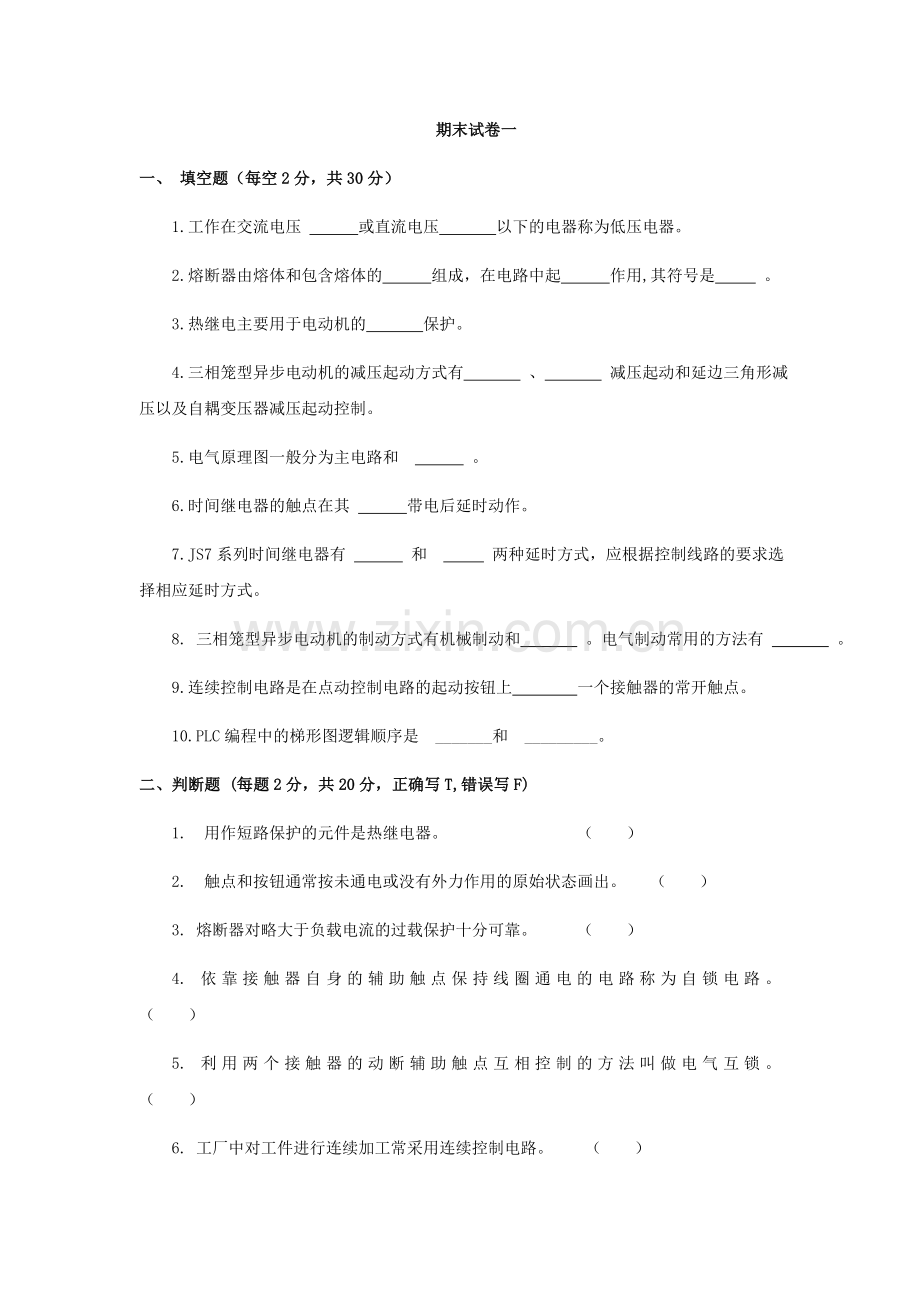

期末试卷一
一、 填空题（每空2分，共30分）
1.工作在交流电压 或直流电压 以下的电器称为低压电器。
2.熔断器由熔体和包含熔体的 组成，在电路中起 作用,其符号是 。
3.热继电主要用于电动机的 保护。
4.三相笼型异步电动机的减压起动方式有 、 减压起动和延边三角形减压以及自耦变压器减压起动控制。
5.电气原理图一般分为主电路和 。
6.时间继电器的触点在其 带电后延时动作。
7.JS7系列时间继电器有 和 两种延时方式，应根据控制线路的要求选择相应延时方式。
8. 三相笼型异步电动机的制动方式有机械制动和 。电气制动常用的方法有 。
9.连续控制电路是在点动控制电路的起动按钮上 一个接触器的常开触点。
10.PLC编程中的梯形图逻辑顺序是 _______和 _________。
二、判断题 (每题2分，共20分，正确写T,错误写F)
1. 用作短路保护的元件是热继电器。 （ ）
2. 触点和按钮通常按未通电或没有外力作用的原始状态画出。 （ ）
3. 熔断器对略大于负载电流的过载保护十分可靠。 （ ）
4. 依靠接触器自身的辅助触点保持线圈通电的电路称为自锁电路。 （ ）
5. 利用两个接触器的动断辅助触点互相控制的方法叫做电气互锁。 （ ）
6. 工厂中对工件进行连续加工常采用连续控制电路。 （ ）

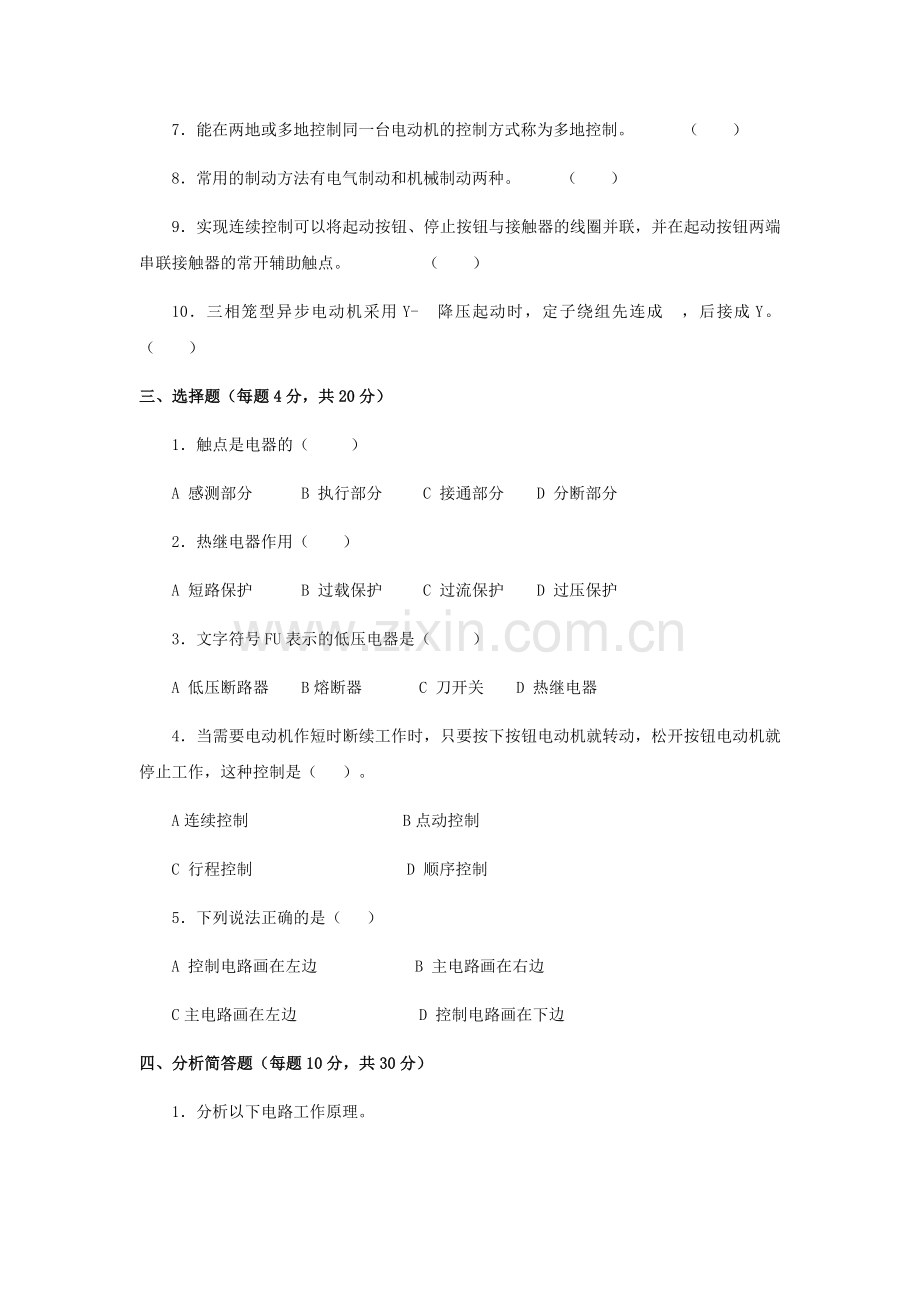

7．能在两地或多地控制同一台电动机的控制方式称为多地控制。 （ ）
8．常用的制动方法有电气制动和机械制动两种。 （ ）
9．实现连续控制可以将起动按钮、停止按钮与接触器的线圈并联，并在起动按钮两端串联接触器的常开辅助触点。 （ ）
10．三相笼型异步电动机采用Y-D降压起动时，定子绕组先连成D，后接成Y。 （ ）
三、选择题（每题4分，共20分）
1．触点是电器的（ ）
A 感测部分 B 执行部分 C 接通部分 D 分断部分
2．热继电器作用（ ）
A 短路保护 B 过载保护 C 过流保护 D 过压保护
3．文字符号FU表示的低压电器是（ ）
A 低压断路器 B熔断器 C 刀开关 D 热继电器
4．当需要电动机作短时断续工作时，只要按下按钮电动机就转动，松开按钮电动机就停止工作，这种控制是（ ）。
A连续控制 B点动控制
C 行程控制 D 顺序控制
5．下列说法正确的是（ ）
A 控制电路画在左边 B 主电路画在右边
C主电路画在左边 D 控制电路画在下边
四、分析简答题（每题10分，共30分）
1．分析以下电路工作原理。

2． 分析以下电路的工作原理。

3． 请分析电动机正—反转控制电路的工作过程。
