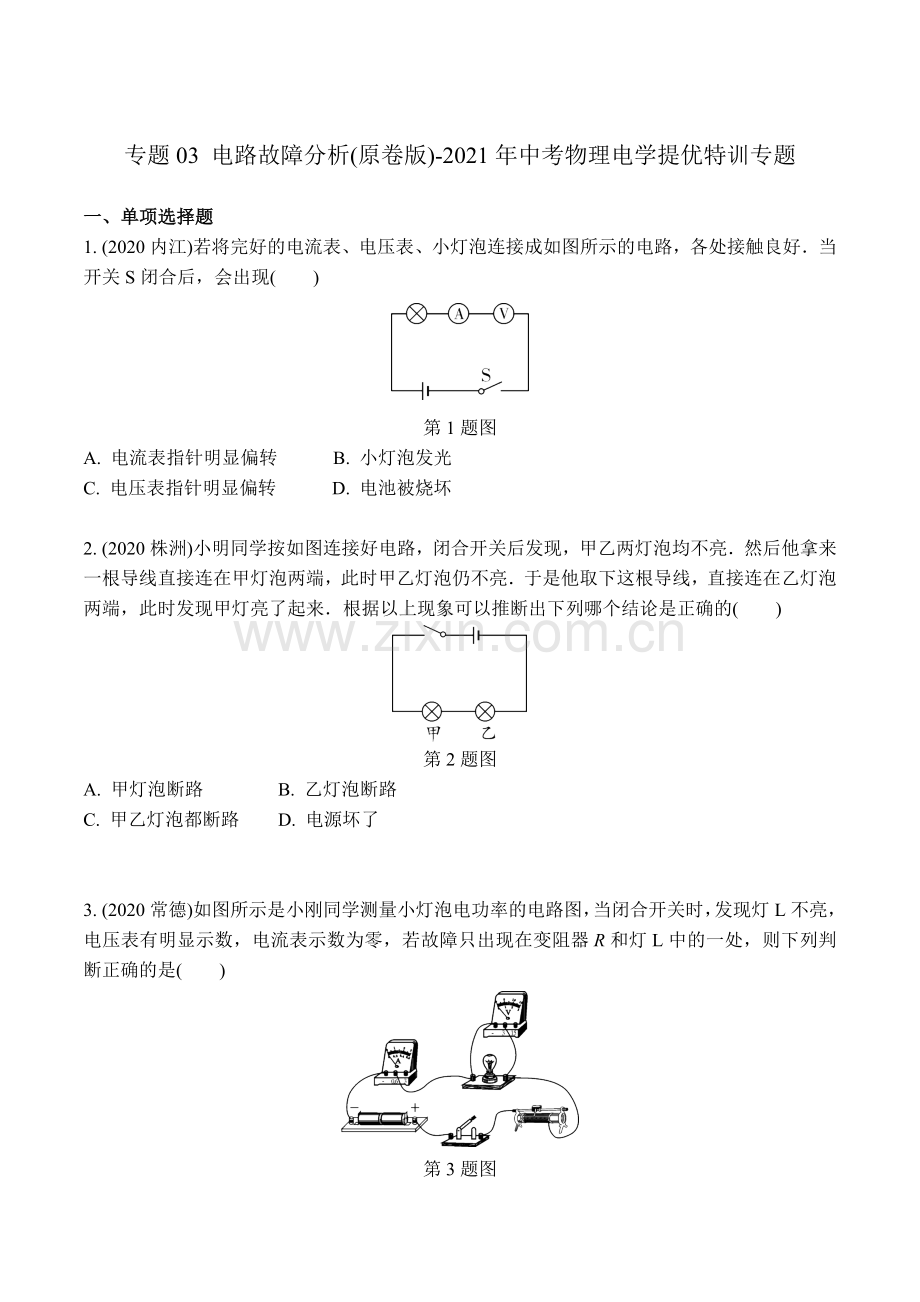

专题03 电路故障分析(原卷版)-2021年中考物理电学提优特训专题

一、单项选择题
1. (2020内江)若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好．当开关S闭合后，会出现(　　)

第1题图
A. 电流表指针明显偏转 　　B. 小灯泡发光
C. 电压表指针明显偏转 　　D. 电池被烧坏

2. (2020株洲)小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的(　　)

第2题图
A. 甲灯泡断路 B. 乙灯泡断路
C. 甲乙灯泡都断路 D. 电源坏了

3. (2020常德)如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是(　　)

第3题图
A. 变阻器R短路 B. 变阻器R断路
C. 灯L短路 D. 灯L断路

4. (2020巴中)如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数．一段时间之后，一个电表示数变小，另一个不变，则故障可能是(　　)

第4题图
A. L1断路 B. L1短路
C. L2断路 D. L2短路

5. (2020潍坊)如图所示电路中，电源电压为3 V，灯泡L1、L2规格相同．闭合开关S，两灯均不亮．保持S闭合，用电压表测得a、b间电压为0 V，c、d间电压为3 V，下列判断正确的是(　　)

第5题图
A. b、c间导线断路 B. 灯泡L1断路
C. 灯泡L2断路 D. 灯泡L1、L2均断路

6. (2019凉山州)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是(　　)

第6题图
A. 灯L1断路 B. 灯L2断路
C. 灯L1短路 D. 灯L2短路

7. (2020广元)如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是(　　)

第7题图
A. 电阻R断路　　　　B. 电阻R短路
C. 灯L断路 D. 灯L短路

8. (2020兰州)如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是(　　)

第8题图
A. 灯泡断路
B. 滑动变阻器接入电路的阻值过大
C. 灯丝电阻值过大
D. 滑动变阻器短路

9. (2019株洲)在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是(　　)

第9题图
A. ①　 　B. ②　 　C. ③　 　D. ④

10. (2019攀枝花)如图所示，闭合开关，甲、乙、丙三灯泡正常发光，两电表均有示数．一段时间后，三灯突然熄灭．两电表示数均为零．若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数．造成此现象的原因可能是(　　)

第10题图
A. 甲灯泡短路 B. 甲灯泡断路
C. 乙灯泡断路 D. 丙灯泡断路

11. (2019柳州)如图所示，A、B是两条闭合金属轨道(外轨B略大)，A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电．在一次使用中发现，正在运行的火车在轨道上停止了．经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是(　　)

第11题图
A. 火车轮子与轨道接触不好
B. 某条枕木松了，导致电流不能通过它
C. 轨道A出现一条细缝，不再是闭合的
D. 轨道A、B各出现一条细缝，不再是闭合的

12. (2019广州)小明按如图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I与L烧断前相比，烧断后(　　)

甲

乙 丙
第12题图
A. U变大，I变大 B. U变大，I变小
C. U不变，I变小 D. U不变，I不变

13. (2020青海)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图．已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮．用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V．则下列判断中正确的是(　　)

第13题图
A. 灯泡L1的灯丝断了 B. 开关接触不良
C. 灯泡L2的灯丝断了 D. 灯泡L2被短路

14. (2020兰州)如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是(　　)

第14题图
A. 灯泡断路
B. 滑动变阻器接入电路的阻值过大
C. 灯丝电阻值过大
D. 滑动变阻器短路

15. (2019自贡)小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是(　　)

第15题图
A. 断开开关S，更换灯泡重新实验
B. 断开开关S，增加电池的节数重新实验
C. 断开开关S，拆掉导线重新连接电路
D. 观察电流表的示数是否为零，判断电路是否断路

16. (2020湖州)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光．于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光．则电路故障是(　　)

第16题图
A. a点与火线之间断路　B. a点与b点之间断路
C. c点与d点之间断路 D. d点与零线之间断路

二、填空题
17. (2019内江)如图所示，电源电压为3 V，闭合开关，两只相同灯泡L1、L2都亮，灯泡L2两端的电压为________V．突然两只灯泡同时熄灭，电压表的示数变为3 V，电路故障可能是灯泡________(选填“L1”或“L2”)断路．

第17题图

18. 小明在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路．闭合开关，两灯泡正常发光，由于________致使电流表无示数；要使电流表测通过灯泡L2的电流，应拆除导线________(选填“a”、“b”或“c”)

第18题图

19. (2019上海)在如图所示的电路中，已知电源电压为U0保持不变．闭合电键S，电路正常工作．一段时间后观察到有一电压表示数变大．在电路中正确串联一个电流表，电流表示数为0.若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息写出两电压表示数及相对应的故障________________________________．

第19题图

20. 在如图所示的电路中，电源电压保持不变，闭合开关S，发现只有一个电流表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．

第20题图
①电路中的故障可能是________．
②在原故障电路中，向右移动变阻器R2的滑片P，观察到一个电流表的示数先不变，后发生了改变．请判断：________(选填“能”或“不能”)进一步确定故障所在，并说明理由________________________________________________________________________
________________________________________________________________________.

三、实验与探究题
21. 小明用如图所示实验装置测量小灯泡的电阻，灯泡的额定电压为2.5 V，电源由2节干电池组成．(注：各小问独立，不相互影响)

第21题图
(1)闭合开关，发现电流表和电压表都有较小的示数，且无论怎么移动滑动变阻器的滑片，电流表和电压表的示数都不变，造成这一现象的原因可能是__________________________；
(2)闭合开关，小灯泡不发光，电流表、电压表均无示数．调节滑动变阻器，灯泡的发光情况、电表示数均不变，请指出造成该现象的原因可能是________________________________________________________________________
________________________________________________________________________；
(3)闭合开关，移动滑片，电压表突然增大、电流表无示数，故障可能是________________________________________________________________________；
(4)若连接电路时，不小心将电压表的正、负接线柱接反，闭合开关后，观察到的现象是____________________．
