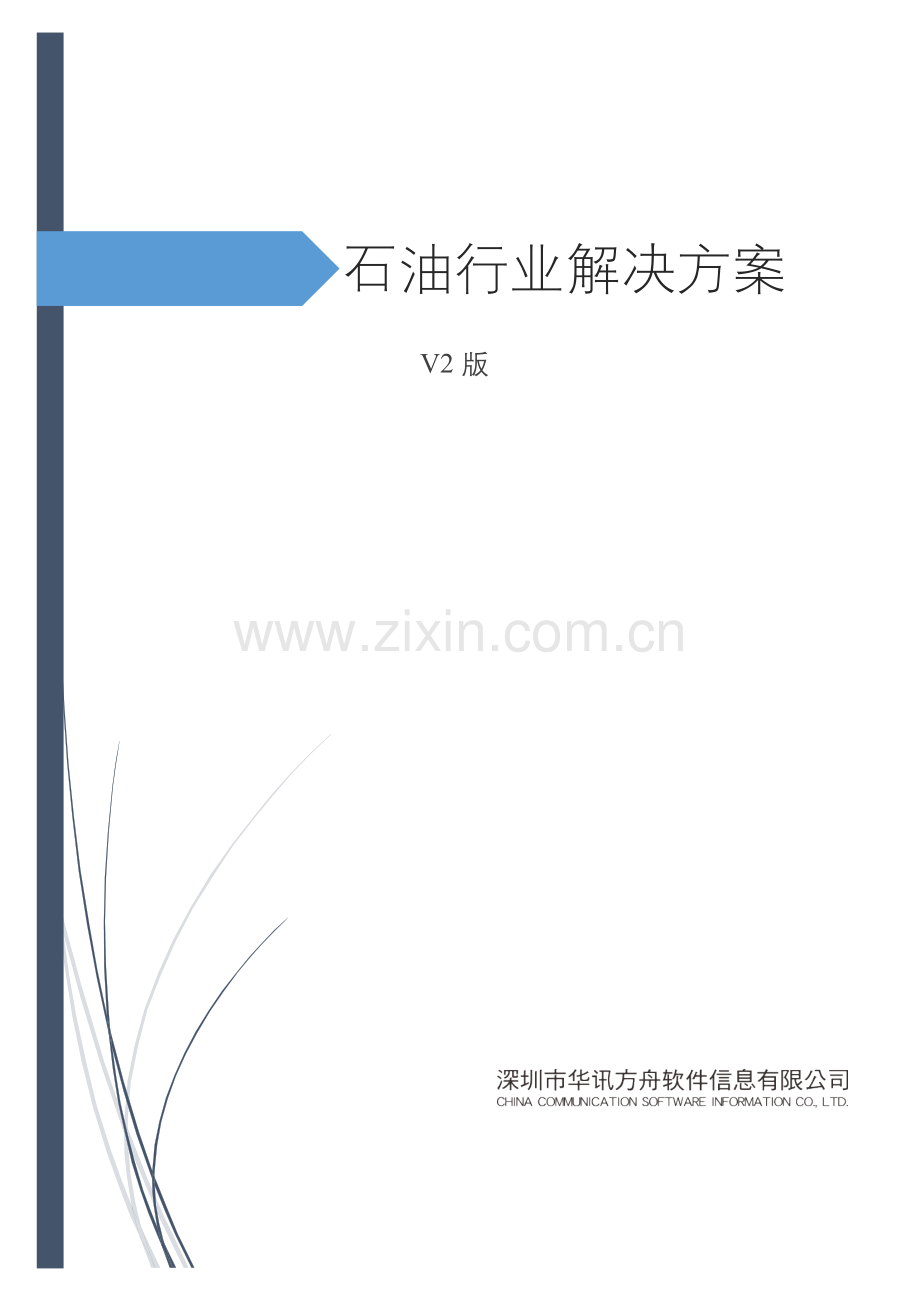

石油行业解决方案
V2版

目录
石油解决方案 4
1 总体架构 4
1.1 总体架构拓扑 4
1.2 两种解决方案供您选择 4
• 远距离传输设备PTP、PMP 5
• 室外无线AP 5
• LinkCalc（在线链路计算器） 5
• 华软云AC 5
2 专网GELTE方案 6
2.1 基于LTE集群通信解决方案系统架构 6
2.2 无线GeLte专网特点 6
2.3 专网GeLte的优势 7
• 技术优势 7
• 安全优势 7
• 覆盖优势 8
• 时隙配比优势 8
3 远距离WLAN传输方案 8
3.1 远距离wlan传输解决方案系统架构 8
3.2 远距离wlan传输方案特点 8
3.3 远距离wlan传输方案优势 10
3.4 远距离wlan传输方案设备 10
• 远距离传输设备PTP、PMP 10
• 室外无线AP 11
• LinkCalc（在线链路计算器） 11
• 华软云AC 11
4 应用设计 11
4.1 视频监控 11
4.2 移动定位 12
4.3 应急抢险系统 12
5 产品介绍 12
5.1 无线产品 12
• 室内部署 12
• 室外部署 13
5.2 有线产品 14
• 接入交换机—ERS 3500系列 14
• 支持SPB交换机-ERS 4000系列 14
• 支持SPB交换机—VSP8404系列 14
• ONA产品 14
• 安全产品 15
• UC产品 15
• MCU产品 16

石油解决方案
1 总体架构
1.1 总体架构拓扑
油气田作业区广，多分布于环境恶劣的高山、沙漠、海上等偏远区域，对生产运营和管理带来了各种挑战：
•传统的人工抄表方式采集数据周期长，无法实时监控生产状况；
•油气田安全隐患多，气体易燃易爆且有毒，还需防范偷盗破坏等行为；
•传统协作沟通方式只能语音对讲，效率低
为了提高数据传输的可靠性和现场视频沟通，迫切需要无线网络来支持这些业务。

1.2 两种解决方案供您选择
针对石油行业的特殊需求，华讯方舟软件信息有限公司可为您提供三种专业解决方案：专网LTE方案和远距离WLAN传输方案，或者专网GeLte和远距离传输WLAN方案的混合模式。下面我们将对这三种方案特别是前两者做详细介绍。
1.2.1专网GeLte方案：
油田通信业务包括SCADA数据采集回传、视频监控和集群调度等。GeLte通信解决方案采用专用频段灵活部署，带宽高，覆盖好，同时还为油田定制开发防爆基站和防爆终端。
1.2.2远距离传输WLAN方案
利用远距离或者超远距离PTP、PMP及AP、CPE设备，对油田通信中的：视频监控、生产数据进行回传，该方案采用专有的TDMA技术传输，具有配置简单、一键搞定、部署方便、即插即用、多频段支持等优势。
，1.2.3专网GeLte和远距离WLAN传输的融合方案
根据石油行业的不同需求，可能会面临若使用单一的GeLte或者远距离wlan传输方案都不是很适合的情况。我们可以采用此两种方案的融合方案，以达到最好的使用效果。
• 远距离传输设备PTP、PMP
专业的室外无线远距离传输设备，可代替传统的光纤有线链路，完成超远距离传输需求。且在扩展性上，更优于传统的光纤链路，摆脱有线的限制，部署更为方便。通过灵活调整信道带宽（20MHz/40MHz/80MHz）达到 7.5 bit/Hz 的高频谱利用率。强大的专业性能是保证射频设计支持256QAM和31 dBi总输出功率并且为系统获得172dB的增益。业界领先的 W-Jet 专有协议专门为维护整个场景设计提供高性能与高抗干扰能力和低数据包延迟（3ms）。以此可以保证视频数据的稳定、实时传输。
• 室外无线AP
基于 802.11ac标准协议，内置 2.4 与 5 GHz (2x2) MiMo 射频，输出功率增大至 29dBm。配置802.3af/at千兆网口，支持PoE交换机供电。 IP-67高防水等级和内置浪涌装置，让设备能在恶劣环境气候稳定工作。
• LinkCalc™（在线链路计算器）
免费的在线链路计算器，通过自定义现场参数更真实还原应用场景，配合内建LigoWave 产品参数，快速布局，计算最节约成本。同时，用户也可通过自定义参数计算第三方设备的覆盖范围，真正为所有注册用户提供免费链路计算帮助。
• 华软云AC
华软云AC平台，提供了超越传统管理方式的，跨互联网架构的二层管理架构。云AC是一套基于云端的，对异构网元进行管理的平台，以云AC为中心，可以实现对AC/AP/NAC/交换机、路由器等设备的跨地域，跨网络协同组网。还能实现对物联网的管理。
2 专网GeLte方案
2.1 基于LTE集群通信解决方案系统架构

2.2 无线GeLte专网特点
TD-LTE宽带集群专网解决方案，契合行业客户需求，极具市场潜力，特别适合于要求保密性高、移动性好、无线带宽大、可快速应对突发事件的数据应用，是数字油田无线宽带专网的最佳选择。
① 采用4G技术，调度系统、网络系统设备、终端设备针对油田定制防爆基站和防爆终端；采用TDD技术， 频谱利用率高， 频谱配置灵活（ 1.4M/3M/5M/10M/20MHz） 、上下行资源可调配；
② 专网语音支持专业集群呼叫、紧急呼叫、私密呼叫、DMO等功能。专业语音集群调度能够满足日常语音集群通话的需求；
③ 视频监控，可以提供固定点监控和移动手台或车载台的现场实时音视频回传，可以将音视频信号显示在监控大厅，实现可视化指挥，同时还可以对视频数据进行实时存储；
④ 视频调度，可以将监控点实时视频分发到指定用户或群组，实现视频多点分发， 多点间的信息有效沟通；
⑤ 宽带无线数据传输，可用于油田用户在执行紧急任务时，现场视频实时上传，支持外出人员车辆定位等业务；
⑥ 高保密性，提供无线空口、端到端的语音、数据加密；
⑦ 网络安全性高， 通过QOS控制， 保证在发生突发事件时， 可保障重要客户的正常通信；
⑧ 组网灵活， 可扩展性好， 支持从小区域单站通信到城市区域联网等不同规模的组网；
⑨ 本地化开发， 拥有自主知识产权， 提供包括从芯片到终端、 网络设备、 行业

2.3 专网GeLte的优势
• 技术优势
TD-LTE是我国拥有自主知识产权的、面向4G的技术，相对3G等无线接入技术，带宽有革命性的突破，各种业务QOS得到很好的保证；拥有自主知识产权，网络也更加安全可靠。

• 安全优势
专有网络，物理进行隔离，专网专用；TD-LTE网络用户到网络的安全主要包含用户身份与设备标识的机密性、实体认证、用户数据与信令数据的机密性与完整性保护3个方面。用户数据、身份信息得到可靠保护。
• 覆盖优势
TD-LTE具有远距离的覆盖能力，系统容量大，Smallcell+DAS的解决方案填补了专网专用频率室内覆盖的空白
• 时隙配比优势
TD-LTE 时隙可灵活配置，可以根据不同的业务特点，灵活配置LTE时隙配比，时延低，更适合视频监控，文件传输以及物联网应用等上下行不对称的多媒体数据业务
3 远距离WLAN传输方案
3.1 远距离wlan传输解决方案系统架构
华讯方舟软件信息有限公司（后文简称：华软）的远距离WLAN传输方案，采用专有的TDMA技术，相对于传统的802.11技术，在传输距离、链路带宽、无线链路稳定性上面有质的提高。

3.2 远距离wlan传输方案特点
华软远距离传输方案主要分为：PTP或PMP骨干网络、PMP分支网络、信息点覆盖网络三部分。远距离传输PTP骨干网络可以最远传输100公里的距离，且保证传输网络的稳定性。PMP分支网络可用AP+CPE的方式，这两者之间也采用TDMA的专有协议传输。信息点覆盖网络可采用专业的室外AP进行无线覆盖，完成终端的接入。其特点如下：
① 采用TDMA技术，轮询模式，有效对抗干扰，提升无线传输性能。

② 更高的传输能力，更低的干扰。
③ 有效的数据转发。
④ 平稳的数据传输
⑤ 更低的延时，媲美有线的传输性能。
⑥ 采用QoS策略，将数据进行分级，保证最高优先级的数据可以优先发送。

⑦ 多跳Mesh技术，经过9跳以后吞吐量仍高于100Mbps

3.3 远距离wlan传输方案优势
无线优势
• 配置简单、一键搞定
• 部署方便、即插即用
• 零丢包切换、高速移动切换
• 基于802.11n的超高宽带架构
• 灵活选择多模配置（最多可支持3模）
• 智能负载均衡
• 高速漫游
• 多频段支持
• 灵活的网状拓扑、IP架构
• WNMS 无线网络管理系统
• iPoll – 无线传输新协议
3.4 远距离wlan传输方案设备
• 远距离传输设备PTP、PMP
专业的室外无线远距离传输设备，可代替传统的光纤有线链路，完成超远距离传输需求。且在扩展性上，更优于传统的光纤链路，摆脱有线的限制，部署更为方便。通过灵活调整信道带宽（20MHz/40MHz/80MHz）达到 7.5 bit/Hz 的高频谱利用率。强大的专业性能是保证射频设计支持256QAM和31 dBi总输出功率并且为系统获得172dB的增益。业界领先的 W-Jet 专有协议专门为维护整个场景设计提供高性能与高抗干扰能力和低数据包延迟（3ms）。以此可以保证视频数据的稳定、实时传输。
• 室外无线AP
基于 802.11ac标准协议，内置 2.4 与 5 GHz (2x2) MiMo 射频，输出功率增大至 29dBm。配置802.3af/at千兆网口，支持PoE交换机供电。 IP-67高防水等级和内置浪涌装置，让设备能在恶劣环境气候稳定工作。
• LinkCalc™（在线链路计算器）
免费的在线链路计算器，通过自定义现场参数更真实还原应用场景，配合内建LigoWave 产品参数，快速布局，计算最节约成本。同时，用户也可通过自定义参数计算第三方设备的覆盖范围，真正为所有注册用户提供免费链路计算帮助。
• 华软云AC
华软云AC平台，提供了超越传统管理方式的，跨互联网架构的二层管理架构。云AC是一套基于云端的，对异构网元进行管理的平台，以云AC为中心，可以实现对AC/AP/NAC/交换机、路由器等设备的跨地域，跨网络协同组网。还能实现对物联网的管理。
4 应用设计
4.1 视频监控
应用在油气水井作业区；通过CPE+IPC的方式实现视频信号无线回传；为油田生产安保提供实时监控；解决了生产前端网点分散，使用有线布署投入大、维护难的问题；

4.2 移动定位
实现生产人员和车辆的定位要求；油气水井作业区；提供人员、车辆定位，提高油田安全和管理水平；
4.3 应急抢险系统

以车为平台，部署到出险地附近，形成一套完整的小型化专网指挥系统。并可将现场情况回传上级中心
5 产品介绍
5.1 无线产品
• 室内部署
支持单频/双频，2.4Ghz/5Ghz，300Mbps/600Mbps/1.2G的802.11n/an/ac的AP

• 室外部署
支持IP67防水、双频2.4Ghz和5Ghz、300Mbps、802.11an的AP

本地云节点—NAC
6个10/100/1000电口或4个1000SFP端口，最大可接2048个AP

中心云管理平台
最大支持128个本地元节点-NAC

5.2 有线产品
• 接入交换机—ERS 3500系列
24口10/100/1000Mbps POE端口，4个SFP端口，2个堆叠口

• 支持SPB交换机-ERS 4000系列
24/48口 10/100/1000Mbps POE端口，2个SFP端口，2个堆叠口

• 支持SPB交换机—VSP8404系列
4板卡槽位、4个风扇模块化交换机

• ONA产品

• 安全产品
高达160Gbps吞吐量，极低的延迟，最高支持5000万并发会话。
云计算环境下的多租户支持和网络虚拟域支持
通过单一平台简化企业、分支机构和数据中心网络的运维

• UC产品
Avaya Communicator

avaya one-x 桌面软电话

• MCU产品
