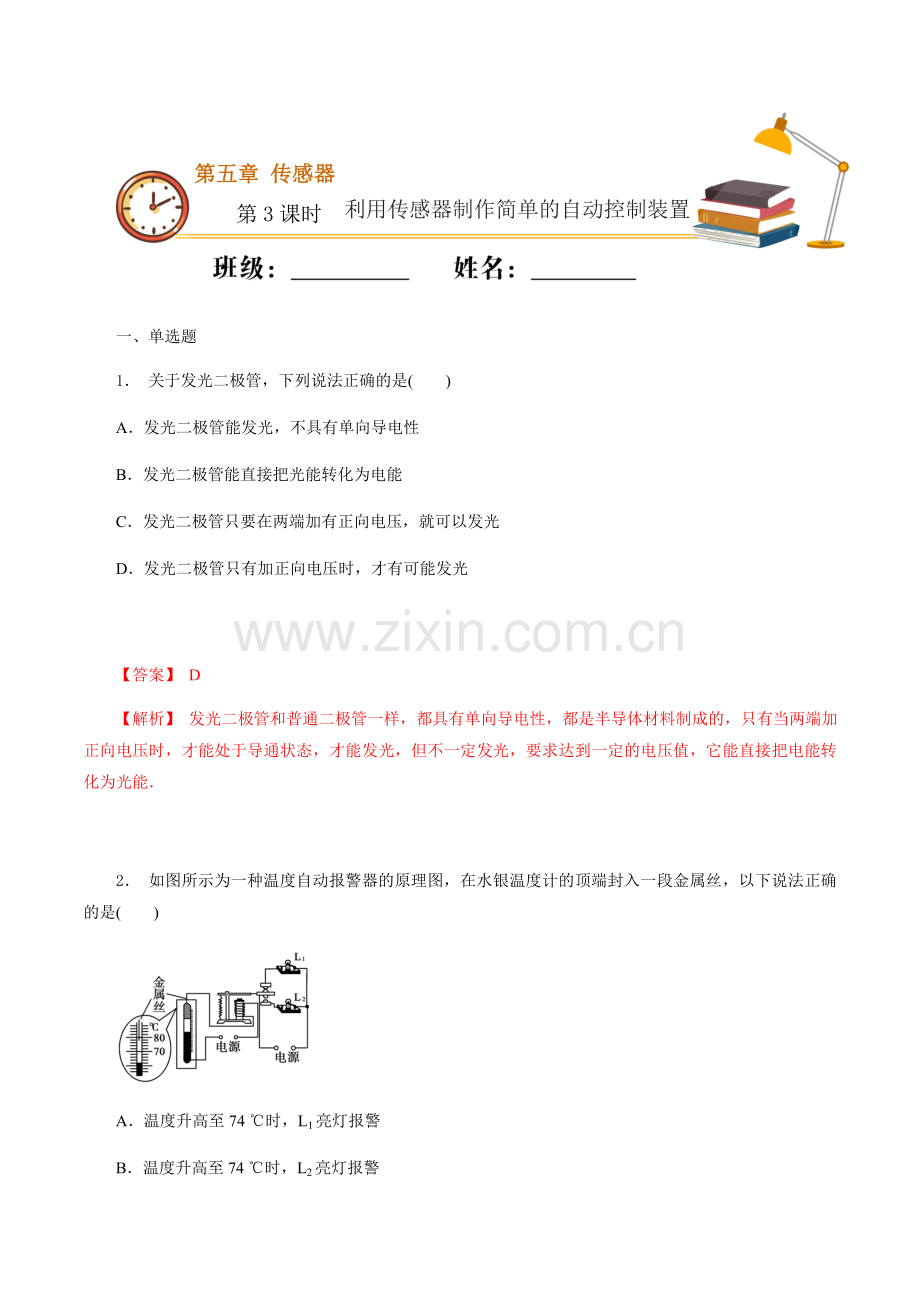

第3课时 利用传感器制作简单的自动控制装置

第五章 传感器

一、单选题
1． 关于发光二极管，下列说法正确的是(　　)
A．发光二极管能发光，不具有单向导电性
B．发光二极管能直接把光能转化为电能
C．发光二极管只要在两端加有正向电压，就可以发光
D．发光二极管只有加正向电压时，才有可能发光

【答案】 D
【解析】 发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，才能发光，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能．

2． 如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是(　　)

A．温度升高至74 ℃时，L1亮灯报警
B．温度升高至74 ℃时，L2亮灯报警

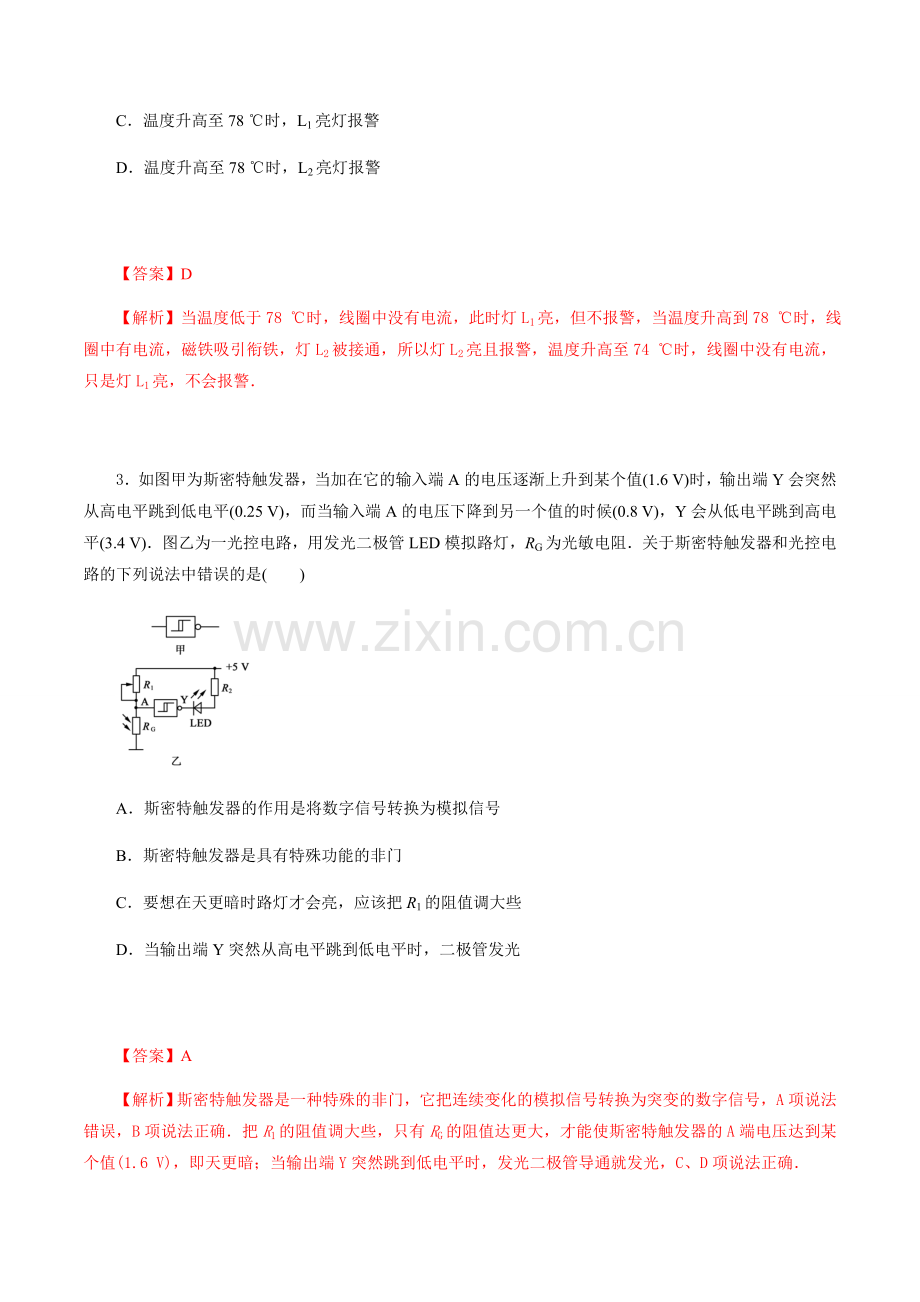

C．温度升高至78 ℃时，L1亮灯报警
D．温度升高至78 ℃时，L2亮灯报警

【答案】D
【解析】当温度低于78 ℃时，线圈中没有电流，此时灯L1亮，但不报警，当温度升高到78 ℃时，线圈中有电流，磁铁吸引衔铁，灯L2被接通，所以灯L2亮且报警，温度升高至74 ℃时，线圈中没有电流，只是灯L1亮，不会报警．

3．如图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6 V)时，输出端Y会突然从高电平跳到低电平(0.25 V)，而当输入端A的电压下降到另一个值的时候(0.8 V)，Y会从低电平跳到高电平(3.4 V)．图乙为一光控电路，用发光二极管LED模拟路灯，RG为光敏电阻．关于斯密特触发器和光控电路的下列说法中错误的是(　　)

A．斯密特触发器的作用是将数字信号转换为模拟信号
B．斯密特触发器是具有特殊功能的非门
C．要想在天更暗时路灯才会亮，应该把R1的阻值调大些
D．当输出端Y突然从高电平跳到低电平时，二极管发光

【答案】A
【解析】斯密特触发器是一种特殊的非门，它把连续变化的模拟信号转换为突变的数字信号，A项说法错误，B项说法正确．把R1的阻值调大些，只有RG的阻值达更大，才能使斯密特触发器的A端电压达到某个值(1.6 V)，即天更暗；当输出端Y突然跳到低电平时，发光二极管导通就发光，C、D项说法正确．

4．如图所示的自动控制电路中，当开关S断开时，工作电路的情况是(　　)

A．灯亮，电动机转起来，电铃响
B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响
D．灯亮，电动机不转，电铃响

【答案】B
【解析】由图可以看出，这是用一个电磁继电器同时控制两个工作电路的自动控制装置．控制电路由电源、开关S和电磁铁组成；工作电路有两个，共用一个电源．开关S断开时，电磁铁中无电流没有磁性，弹簧把衔铁拉起，电灯和电动机组成的并联电路连通，电灯亮、电动机转动；电铃电路断开，电铃不响．开关S闭合时，电磁铁通电有磁性，吸下衔铁，使电铃电路连通，铃响；电灯和电动机电路断开，灯不亮，电动机不转．B正确．

二、 多选题

5．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．如果右侧线圈L2中产生感应电流时，电流经放大器放大后，使电磁铁吸起铁质开关K而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法正确的有(　　)

A．家庭电路正常工作时，L2中的磁通量为零
B．家庭电路中使用的电器增多时，L2中的磁通量将增加
C．家庭电路中的电器发生短路时，开关K将被电磁铁吸起
D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起
【答案】 AD
【解析】　分析题意可知，火线和零线中电流等大反向，并行绕制时，线圈L1中产生的磁通量相互抵消，合磁通量为零，线圈L1、L2绕制同一铁芯上，即使用电器增多时，线圈L2中的磁通量同样为零，A选项正确，B选项错误；家庭电路中的电器发生短路时，根据闭合电路欧姆定律可知，火线和零线的电流同时增大，合磁通量为零，开关K不会被电磁铁吸起，C选项错误；地面上的人接触火线发生触电时，火线的电流变大，线圈L1中的磁通量不为零，线圈L2中的磁通量发生变化，产生感应电流，电磁铁将开关K吸起，D选项正确．

6．如图是温度报警器电路示意图，下列关于此电路的分析正确的是(　　)

A．当RT的温度升高时，RT减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声
B．当RT的温度升高时，RT减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声
C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声
D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声

【答案】BC
【解析】当RT温度升高时，电阻减小，A点电势升高到某一数值，Y端电势突然降低，蜂鸣器导通发出警报，A错，B对．当增大R1时，A端电势升高到某一数值，Y端电势突然降低，电流通过蜂鸣器，发出报警声，C对，D错．
