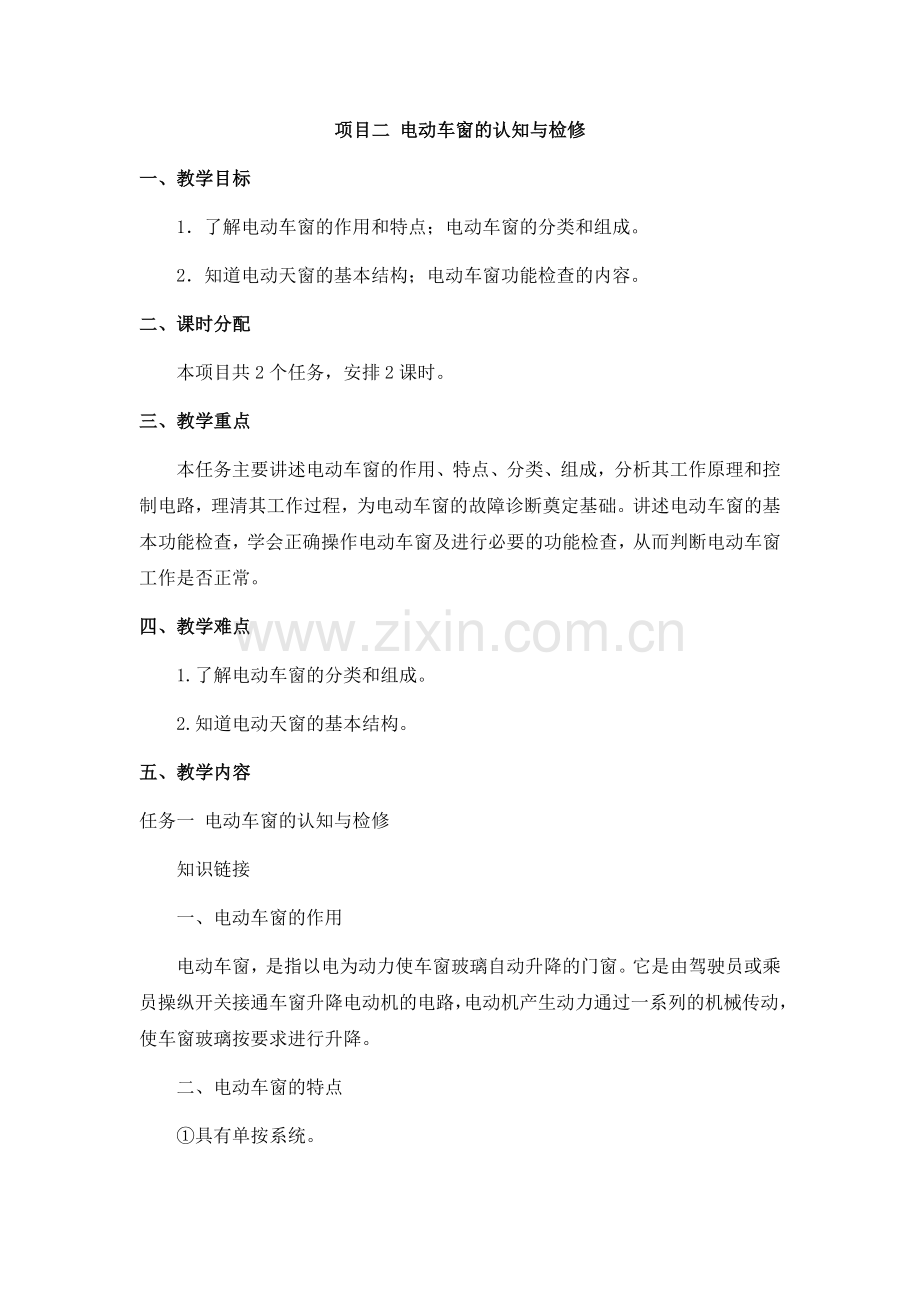

项目二 电动车窗的认知与检修
一、 教学目标
1．了解电动车窗的作用和特点；电动车窗的分类和组成。
2．知道电动天窗的基本结构；电动车窗功能检查的内容。
二、 课时分配
本项目共2个任务，安排2课时。
三、 教学重点
本任务主要讲述电动车窗的作用、特点、分类、组成，分析其工作原理和控制电路，理清其工作过程，为电动车窗的故障诊断奠定基础。讲述电动车窗的基本功能检查，学会正确操作电动车窗及进行必要的功能检查，从而判断电动车窗工作是否正常。
四、 教学难点
1. 了解电动车窗的分类和组成。
2. 知道电动天窗的基本结构。
五、 教学内容
任务一 电动车窗的认知与检修
知识链接
一、电动车窗的作用
电动车窗，是指以电为动力使车窗玻璃自动升降的门窗。它是由驾驶员或乘员操纵开关接通车窗升降电动机的电路，电动机产生动力通过一系列的机械传动，使车窗玻璃按要求进行升降。
二、电动车窗的特点
①具有单按系统。
②能够在车外关闭门窗。
③具有安全控制。
活动：结合实车进行电动车窗的操纵。
三、电动车窗的分类
按结构形式可分为：
1．交叉臂式
在各种汽车上广泛应用，在豪华和高速型轿车上很少使用。
2．绳轮式
主要应用于轿车，其他车上很少使用，如图817所示。

3．软轴式
各种汽车均可采用，如图所示。
四、电动车窗的组成
主要由升降控制开关、电动机（双向转动永磁电动机）、升降器等组成，其中电动机一般采用双向转动永磁电动机，通过控制电流方向，使其正反向转动，达到车窗升降功能。
五、 电动车窗的控制电路（以LS400电动车窗控制电路为例）

1．电动车窗的控制电路组成
如图所示，主要由电源、易熔线、断路器、主继电器、开关、电动机和指示灯组成。
（1）电源
它为电气设备提供电能，以使电气设备工作。汽车的电源主要是发电机和蓄电池。
（2）易熔线
易熔线的作用是防止电流过大而损坏电气设备。
（3）断路器
电路或电动机内装有一个或多个热敏断路器，用以控制电流，防止电动机过载。当车窗完全关闭或由于结冰等原因使车窗玻璃不能自如运动时，即使操纵开关没有断开，热敏开关也会自动断路。其基本原理是，当电动机过载时，其阻抗减小甚至为零，此时，输入的电流过大，引起断路器的双金属片发热变形而断路。当关断开关后其电路中的电流为零，断路器的双金属片因无电流通过，便逐渐冷却触点又恢复接触状态，以备再次接通门窗的电路。
（4）主继电器
主继电器的作用是接通或断开门窗电路。当接通点火开关电路时，同时也接通了主继电器的线圈电路，主继电器接通门窗的电路。当关断点火开关时，主继电器同时也断开门窗的电路，以防损坏电气组件和发生意外。
（5）开关
开关用来控制门窗玻璃升降。一般电动门窗系统都装有两套控制开关。一套装在仪表板或驾驶员侧车门扶手上（即方便于驾驶员操纵的位置），为主开关，它由驾驶员控制每个车窗的升降。另一套分别装在每一个乘员的车门上，它为分开关，可由乘员操纵。一般在主开关上还装有窗锁开关。如果将其断开，则分开关就不起作用。
（6）指示灯
指示灯是用来指示门窗电路的工作状态。它主要有电源指示灯、乘员门窗电路指示灯和驾驶员侧门窗升降状态指示灯几种。电源指示灯的点亮或熄灭表示电源电路的通断。即门窗电路导通时，电源指示灯点亮，电源断开时指示灯熄灭。当接通窗锁开关时，乘员门窗电路指示灯点亮，断开时熄灭。
2．车窗升降器
车窗升降器是一个执行机构，它是执行驾驶员或乘员的指令使门窗升降。它主要由电动机、传动装置等组成。
（1）电动机
电动机是用来为门窗的升降提供动力的装置。门窗升降电动机采用双向转动的电动机。它有永磁型和双绕组型两种。永磁型的电动机是外搭铁，双绕组型的电动机则是各绕组搭铁。这两种电动机都是通过改变电流方向来实现正反转以实现门窗的升或降。

（2）传动装置
按传动方式可分为齿扇式和齿条式两种，一种是齿扇式；另一种是齿条式。
①齿扇式。
齿扇式升降器如图所示。齿扇上连有螺旋弹簧，当门窗下降时螺旋弹簧收缩吸收能量；当门窗上升时螺旋弹簧伸展而释放能量，以减轻电动机的负荷。于是无论门窗上升或下降，电动机的负荷基本相同。当电动机传动时，通过蜗轮蜗杆减速并改变旋转方向，使齿扇转动，并带着门窗上下进行升降。

②齿条式。齿条式的升降器如图所示。升降器采用柔性齿条和小齿轮。当电动机转动时，通过蜗轮蜗杆减速机构将动力传给小齿轮，小齿轮又使齿条移动，齿条通过拉绳带着门窗进行升降。
3．工作原理（以日本凌志LS400轿车为例）
如图所示，当点火开关转至点火挡时，电动门窗主继电器工作，触点闭合，给电动门窗电路提供了电源，此时，电源指示灯点亮。如将主开关上的窗锁开关闭合，那么所有车窗都可随时进入工作状态，乘员门窗的指示灯点亮。
（1）前右侧门窗升降
①驾驶员操纵。
当驾驶员按下主开关相应的前乘员门窗上升开关时，其电流由蓄电池的正极→易熔线→断路器→主继电器→主开关→前乘员开关左触点→电动机→断路器→乘员开关的右触点→窗锁开关→搭铁→蓄电池的负极，构成闭合回路。该电路中的电动机通电而工作，使门窗上升。当需要门窗下降时，驾驶员按下主开关上的下降开关时，因电动机是永磁双向电动机，其电动机的电流方向相反，电动机通电而反转使门窗下降。
②乘员操纵。
乘员接通前乘员门窗上升开关时，其电流由蓄电池的正极→易熔线→断路器→乘员开关左触点→电动机→断路器→乘员开关的右触点→窗锁开关→搭铁→蓄电池的负极，构成了闭合电路。该电路中的电动机通电而工作，使门窗上升。当需要门窗下降时，乘员按下开关上的下降开关，其电动机的电流方向相反，电动机通电而反转使门窗下降。
（2）驾驶员侧的门窗升降
若主开关上的窗锁开关断开，则只有驾驶员侧车窗具备工作条件。另外，驾驶员侧的车窗开关由点触式电路控制。门窗在下降过程中，如果要使其停止在某一位置，只要再点触一下开关即可。其工作电路为： 当驾驶员侧的门窗需要下降时，可按下主开关上下降按钮，其电流由蓄电池的正极→断路器→电动机→驾驶员侧开关的另一触点→窗锁开关→蓄电池的负极，构成闭合电路。与此同时，触点式开关的电路也同时接通，下降指示灯点亮，继电器线圈也通电而产生吸力，保持开关处于下降工作状态直至下降到极限位置。在下降过程中，如果要使门窗停在某一位置，驾驶员可再点触一下开关，则继电器线圈断路，门窗下降停止。
六、电动车窗常见故障检修
电动车窗常见故障有： 所有车窗均不能升降、某车窗不能升降或只能一个方向运动。
1．所有车窗均不能升降　
（1）主要故障原因
熔断器断路；连接导线断路；有关继电器、开关损坏；电动机损坏；搭铁点锈蚀、松动。
（2）诊断步骤
首先检查熔断器是否断路；若熔断器良好，则应将点火开关接通，检查有关继电器和开关火线接线柱上的电压是否正常，电压为零，应检查电源线路；电压正常，则应检查搭铁线是否良好。搭铁不良时，应清洁、紧固搭铁线；若搭铁良好，应对继电器、开关和电动机进行检测。
2．某车窗不能升降或只能一个方向运动
（1）主要故障原因
该车窗按键开关损坏；该车窗电机损坏；连接导线断路；安全开关故障。
（2）诊断步骤
如果车窗不能升降，首先检查安全开关是否工作，该车窗的按键开关工作是否正常，再通电检查该车窗的电机正反转是否运转稳定。若有故障，应检修或更换新件；若正常，则应检修连接导线。如果车窗只能一个方向运动，一般是按键开关故障或部分线路断路或接错所致，可以先检查线路连接是否正常，再检修开关。
任务二 电动车窗的功能检查
知识链接
一、任务准备
①工作场景： 理实一体教室、教学用车。
②主要设备： 带举升机的工位、教学用车、尾气抽排装置、多媒体设备。
③辅助材料： 翼子板布和前格栅布、三件套、车轮挡块、抹布。
二、实施步骤
1、车辆准备
【技术要求】
①放置驾驶室四件套（脚垫、换挡杆套、座椅套和方向盘套）
②确认换挡杆置于P挡，拉起驻车制动器
2、检查驾驶员侧车窗
【技术要求】
①打开点火开关
②依次按压各按钮，检查对应车窗是否有状态变化
③轻按或轻拉开关查看车窗玻璃是否能够实现点动升降
④将开关使劲按到底或者向上拉到底，查看车窗玻璃是否能够实现自动的升降
⑤检查车窗在升降过程中有无异响
【易发问题】
①点火钥匙未打开到ON位置，车窗没有反应
②后部车门没有关闭时操作开关车窗没有反应
③车窗开关损坏或者车窗升降功能的相关部件有故障
3、检查后排车窗安全锁止键
【技术要求】
①此开关用于避免在行车中乘坐在后排的儿童随意通过后座区的车窗开关打开和关闭车窗而引起的伤害事故。在此安全功能接通时LED指示灯亮起
②此时操作后排车窗的开关，车窗没有反应
【易发问题】
安全开关损坏或LED指示灯不亮
4、检查副驾驶侧及后排车窗
【技术要求】
①打开点火开关
②依次按压各按钮，检查对应车窗是否有状态变化
③轻按或轻拉开关查看车窗玻璃是否能够实现点动升降
④将开关使劲按到底或者向上拉到底，查看车窗玻璃是否能够实现自动的升降
⑤检查车窗在升降过程中有无异响
5、车窗启动紧急模式
【技术要求】
为了能够无故障的进行设置，首先要保证： 车辆停止；存在足够的蓄电池电压，如有必要，连接充电器；点火钥匙处在收音机挡位或ON的挡位；所有车门都已关闭
6、检查电动天窗
【技术要求】
打开点火钥匙到ON；在收音机工作状态约　15min内；在取下遥控器或关闭收音机工作状态下约　1min内可操作电动天窗
①向上按压开关，在活动天窗关闭时它自动升起，同时滑动遮阳板打开一点。在活动天窗打开时它位于自动升起位置。滑动遮阳板保持完全打开状态
②向后将开关推到压力作用点，活动天窗和滑动遮阳板同时打开，直至松开开关为止
③将开关推过其压力作用点，活动天窗和滑动遮阳板自动运行打开。再按一次开关，打开过程停止
④将开关向前推过其压力作用点。活动天窗自动运行关闭
在以上4个步骤的操作中观察电动天窗的状态，判断故障点和故障原因
7、天窗的初始化
【技术要求】
断电后可能会发生活动天窗只能升起的现象。这样必须对该系统进行初始化设置
①打开点火钥匙到ON，使天窗处在完全关闭的位置
②向上顶天窗的开关，使天窗自动升起，同时滑动遮阳板打开一点
③再次向上顶住天窗的开关，等待15～20s，天窗开始自动运行到完全打开，接着继续自动运行到完全关闭的位置
④初始化结束，此时天窗具有自动打开和关闭的功能，还具有防夹功能
8、5S工作
【拆卸要求】
①对工具和设备清洁，并放回原位
②整理场地
③清扫场地
【注意事项】
不要用潮湿的抹布清洁电器开关、按钮等
【易发问题】
①清洁工作马马虎虎，应付差事
②废弃物未丢弃或未分类丢弃
③清洁不彻底、漏项
六、 课后作业
完成每个任务的目标检测。
