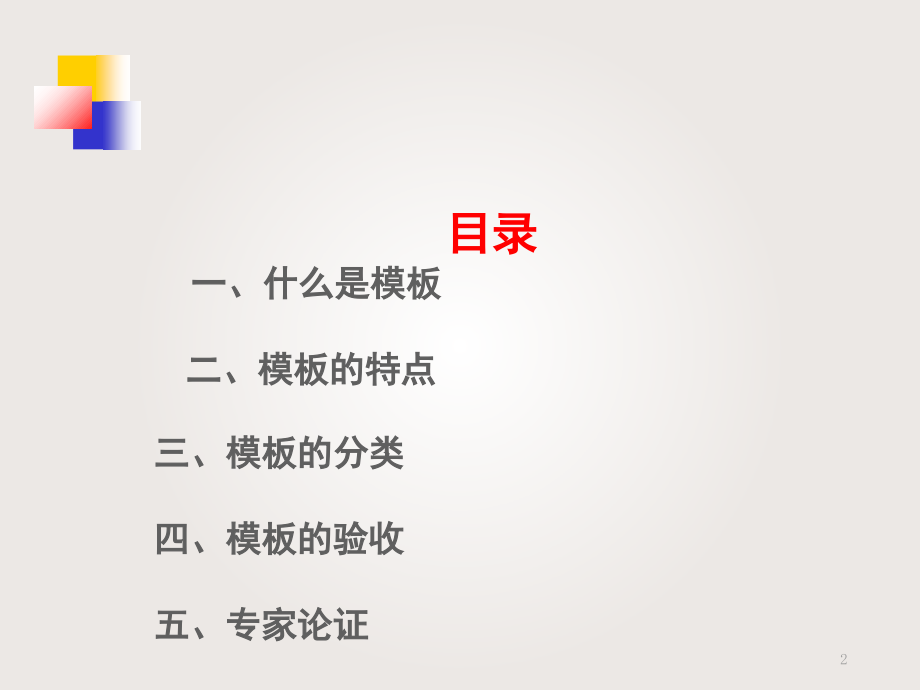

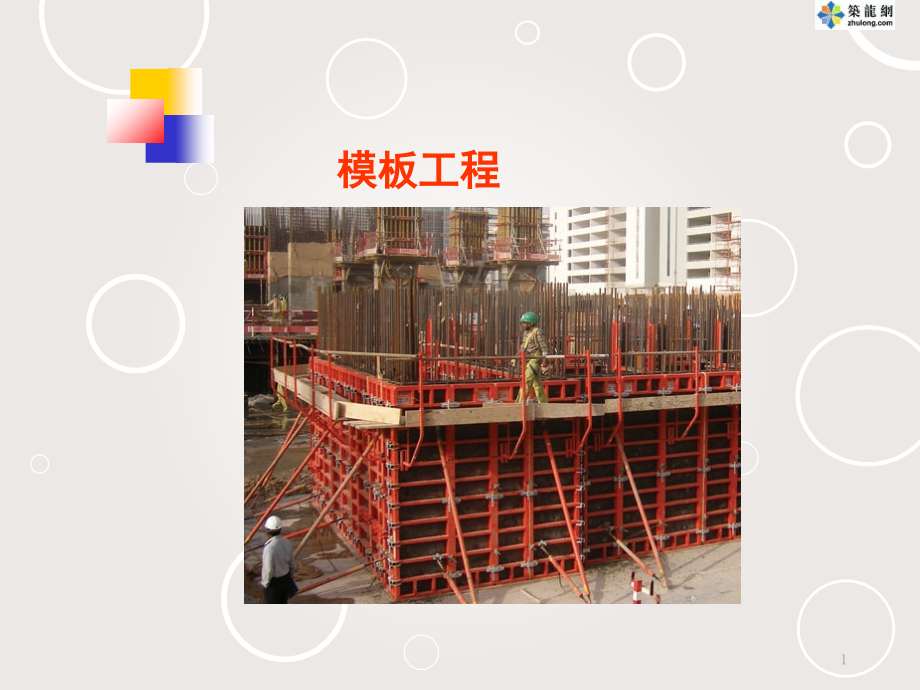

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,模板工程,1,目录,一、什么是模板,二、模板的特点,三、模板的分类,四、模板的验收,五、专家论证,2,简单的来说，模板的作用就是两个字，塑形。即让混凝土固定成型,3,模板工程,模板工程属“临时结构工程”但影响工程的质量，进度，成本，安全等。,模板工程的基本要求：共3点,实用性：保证外形和位置，不漏,浆；,安全性能(safety)：承载力、刚度和稳定性,经济性(economy)：装拆方便，多次使用，便,于施工。,4,模板工程基本的施工流程为：,阅读工程施工图编制支模施工方案准备模板工程材料安装支架及模板,浇筑混凝土后拆模清理堆放、周转使用,5,按模板的材料：木模板，胶合板模板，钢模板，钢木模板，塑料模板，玻璃钢模板，铝合金模板等,按使用模板成型的结构类型：基础模板，柱模板，楼板模板，楼梯模板，墙模板，壳模板和烟囱模板等,按施工方法：现场装拆式模板，固定式模板和移动式模板,6,木模板,木模板,是我国最早使用的模板材料,优点：,加工容易，拼接方便，而且可以拼制成不同规格的定性模板,特点：,木材消耗量大，而且容易受潮变性，重复使用率低，所以应少用或不用,7,胶合板模板,胶合板模板,：,表面经浸渍胶模纸贴面后，耐水性和混凝土表面光滑平整。其主要特点是：,裁截方便，易加工成各种形状的模板，包括曲面模板。,强度高，承载力大,规格尺寸大，自重轻，减少了现场模板安装工作量，而且模板接缝少，成型的混凝土表面平整，可用于清混凝土,保温性能好，冬期施工有助于混凝土的保温,运输，堆放，管理方便,竹材胶合板模板以竹代木，节省木材，而且收缩率小，膨胀率和吸水率低,8,定型组合钢模板,组合钢模板,是一种工具式模板，由钢模板和配件两大部分组成，配件包括连接件和支承件。,优点：,通用性强，装拆灵活，方便搬运，节省用工；浇筑的构件尺寸准确，棱角整齐，表面光滑；模板周转次数多；大量节约木材。,缺点：,模板单块面积小，拼缝多，拆装繁琐，平整度差等,9,定型组合钢模板,支撑,外楞,内楞,对拉螺栓,钢模,10,梁及楼模板,梁模板,由底模及两片侧模组成，可以采用胶合板模板，组合钢模板等。底模与两侧模间用连接角模连接，侧模顶部用阴角模与楼板相连。梁侧模承受混凝土侧向压力，根据需要可在两侧模之间设对拉螺栓或设钢管卡具（设在梁底部或梁侧模口上）,楼模板,由平面钢模板拼成，其周边用阴角模与梁或墙模板连接。,要点,:,对于跨度不小于,4m,的现浇钢筋混凝土梁，板，其模板按设计要求起拱，当设计无具体要求，起拱高度为高度的,1/1000-3/1000,。（起拱后要保证截面尺寸）,11,模板支撑与加固,竖向支撑和连接件是主要的承重构件，斜向支撑是只要的稳定支撑，横向支撑既是承重支撑又是稳定支撑。对于竖向支撑，其安全系数一般都应考虑到2或3。,a 支撑形式有：,可调钢支柱：也称单管支架，长度一般为3,4m，承载能力一般为,2吨。钢管支架：高度可随意，其承载能力随其高度而定。同时还必须考虑扣件的抗滑能力（一个扣件的抗滑能力一般为800kg)。,12,规范规定：架管宜为,48,，厚度,3.6mm,，现场控制不应小于,3mm,13,模板支撑系统部位名称，,14,现场实际控制步距不应超过,2m,15,对拉螺栓止水片一般不小于,4040mm,16,对拉螺栓的布置,17,18,内墙模板支撑，斜撑间距一般为,2m,19,扣件式钢管支架,20,门式支架支模,21,盘扣承插式支架支模,22,4 模板的验收,23,24,25,26,梁起拱，检查方法水准仪抄标高,27,柱模板,柱模板,由侧向模板构成,28,模板验收要求：表面平整（表面平整度,5mm,），尺寸准确,.(,截面尺寸：基础,10,，柱墙梁,4,，,5mm,），垂直度符合要求（,5m,时为,6mm,5m,为,8mm,）,梁板模板,29,支架 安装验收,承受竖向荷载的支架（包括立杆和横杆）应验算强度和稳定性；,立杆承载力基本按,1T,承载力计算。,对于横拉杆基本上是按构造确定，一般是1.8,2.0米一挡；,对于较重要的支架，其底部应设横拉杆，俗称“扫地杆”,立杆底部应设置垫板及排水措施,30,支架验收要点,：上下两处自由端附件要严格检查，失稳多发处。对于整个体系吃不准时应多加斜撑、顶梁抱柱来增加架体系统的稳定性。,大体积及墙柱模板加固,：注意水平杆档距，底部最小，向上增加，增加蝴蝶扣与螺帽来抵抗侧压力,拆除原则,:,一般按后支先拆、先支后拆，先拆除非承重部分后拆除承重部分,。,31,抱柱增加支架稳定性,32,结构类型,结构跨度,（,m）,应达到的设计混凝土强度要求（,）,板,2,50,2，,8,75,8,100,梁，拱,壳,8,75,8,100,悬臂,构件,2,75,2,100,底模拆除,试块要求,33,底模拆除,程序,送拆模试块（同条件试块）到检测单位试压当混凝上强度达到拆模强度要求时，办理拆模申请（拆模工序报验），由技术负责人签字后报监理审批监理批准后，方可进行拆模,。,34,35,南京河西中央公园地下室施工模板支架整体坍塌（2005年5月）,36,缺乏斜撑，整体失去稳定性,37,架管壁厚不够，扣件承载力不足,支架失稳,38,39,5 需要专家论证的专项方案,进行专家论证的混凝土模板支撑工程条件：,1,、搭设高度,8m,及以上；,2,、搭设跨度,18m,及以上；,3,、施工总荷载,15kN/m2,及以上；,4,、集中线荷载,20kN/m,及以上。,5,、爬模、滑膜、飞模。,40,爬模,41,烟囱滑模,42,飞模,（台模）,43,高大模板,44,高大模板,45,1,、组织者：施工单位,2,、参加者：施工、监理、建设单位及专家组成员（,5,人以上）,3,、论证过程,:,施工监理介绍情况，专家对方案进行评审并提出各自意见。并提交论证报告，签字确认。,4,、施工单位的专项方案按专家意见修改后由施工单位技术负责人，总监，建设单位的项目负责人签字后方可实施。,专家论证程序,46,模板支撑体系极易出现群死群伤事故，请大家在实际工程中注意再注意,谢谢大家！,结束语,47,
