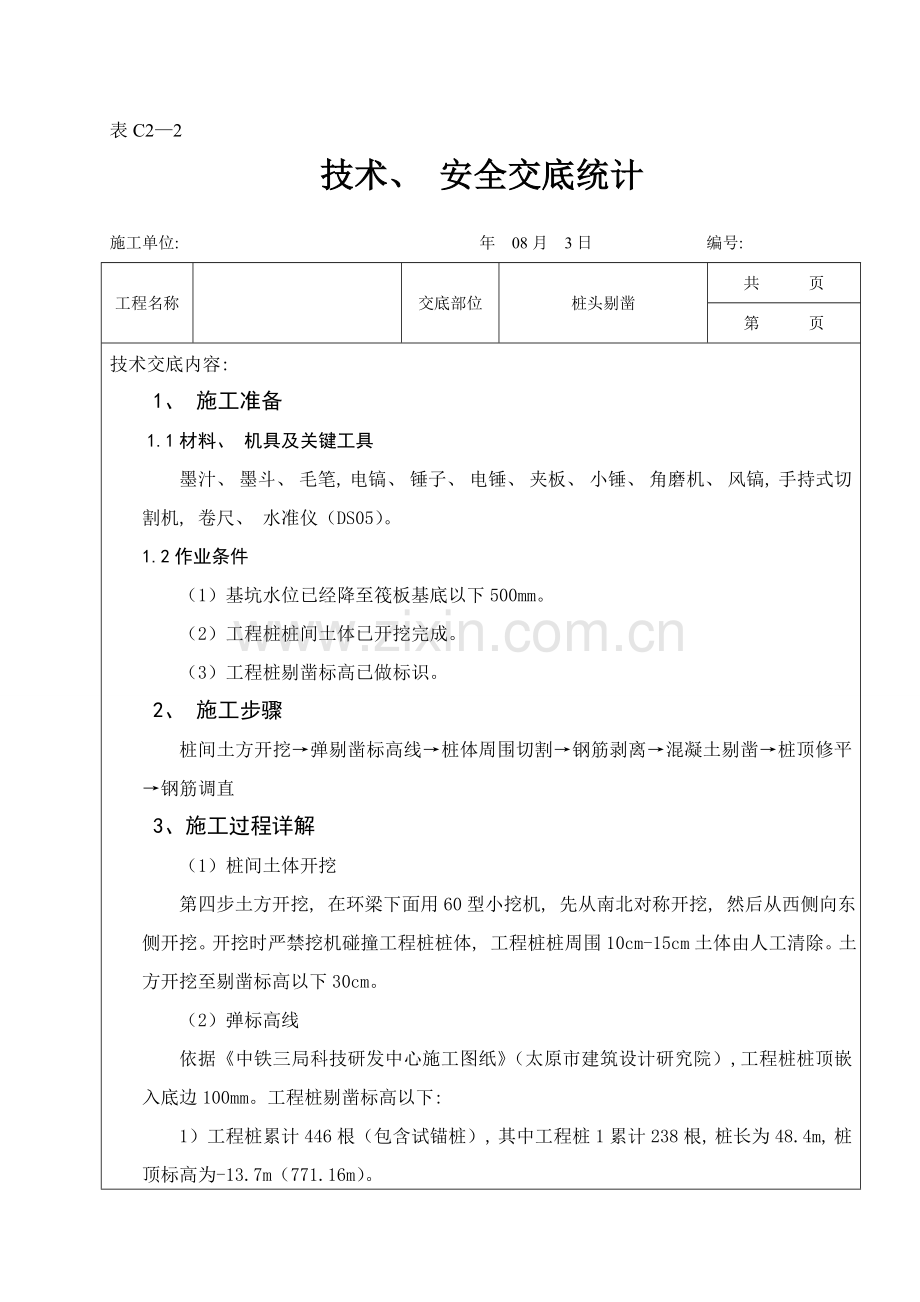

表C2—2
技术、 安全交底统计

施工单位: 年 08月 3日 编号:
工程名称

交底部位
桩头剔凿
共 页
第 页
技术交底内容:
1、 施工准备
1.1材料、 机具及关键工具
墨汁、 墨斗、 毛笔, 电镐、 锤子、 电锤、 夹板、 小锤、 角磨机、 风镐, 手持式切割机, 卷尺、 水准仪（DS05）。
1.2作业条件
（1）基坑水位已经降至筏板基底以下500mm。
（2）工程桩桩间土体已开挖完成。
（3）工程桩剔凿标高已做标识。
2、 施工步骤
桩间土方开挖→弹剔凿标高线→桩体周围切割→钢筋剥离→混凝土剔凿→桩顶修平→钢筋调直
3、 施工过程详解
（1）桩间土体开挖
第四步土方开挖, 在环梁下面用60型小挖机, 先从南北对称开挖, 然后从西侧向东侧开挖。开挖时严禁挖机碰撞工程桩桩体, 工程桩桩周围10cm-15cm土体由人工清除。土方开挖至剔凿标高以下30cm。
（2）弹标高线
依据《中铁三局科技研发中心施工图纸》（太原市建筑设计研究院）,工程桩桩顶嵌入底边100mm。工程桩剔凿标高以下:
1）工程桩累计446根（包含试锚桩）, 其中工程桩1累计238根, 桩长为48.4m, 桩顶标高为-13.7m（771.16m）。
2）工程桩2累计93根, 桩顶标高为-13.7m（771.16m）。
3）工程桩3累计115根, 桩顶标高为-12.5m（772.36m）。
依据基坑内控制标高点（-10m）, 用水准仪测出剔凿标高, 沿工程桩周围弹出剔凿标高墨线。

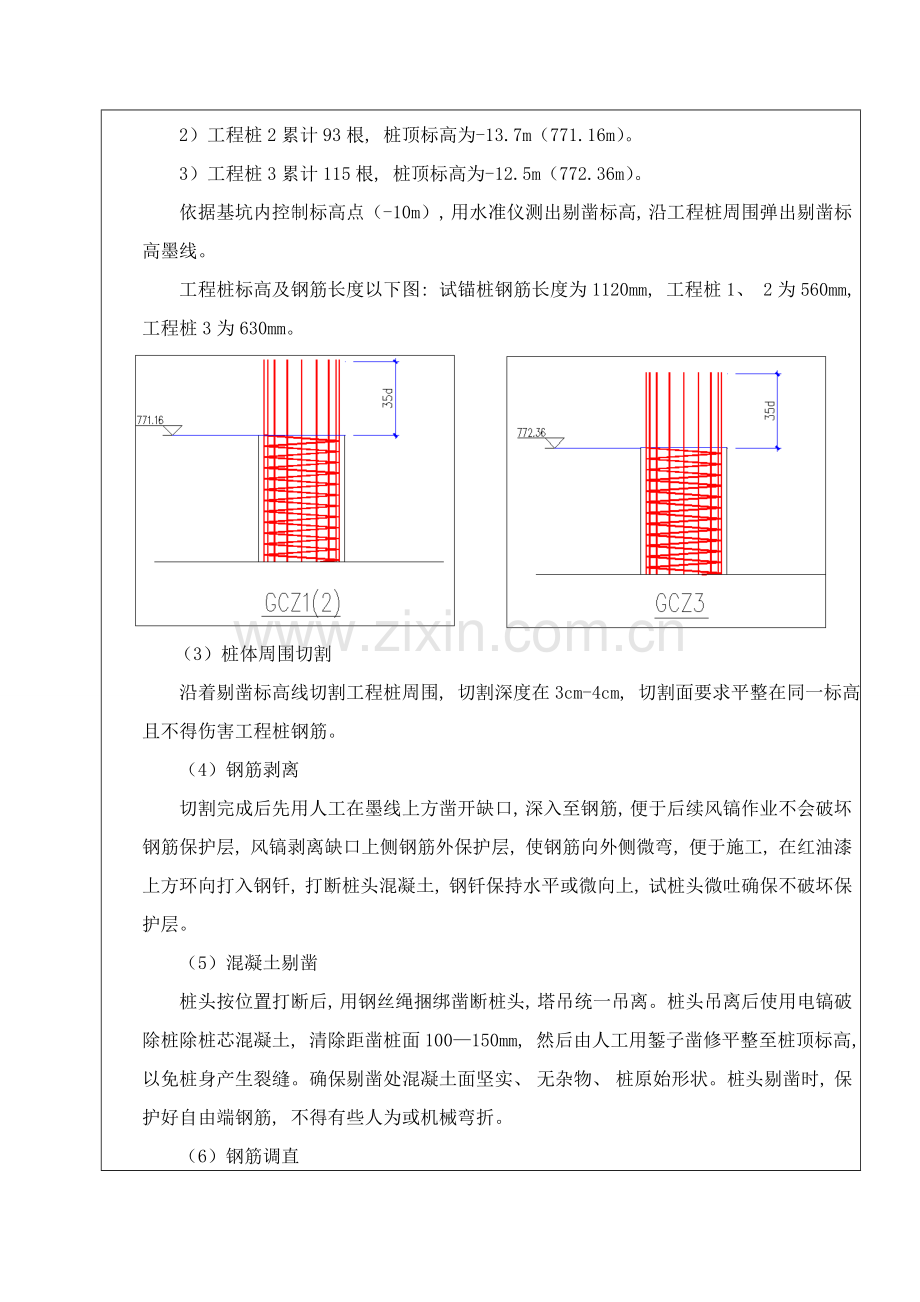

工程桩标高及钢筋长度以下图: 试锚桩钢筋长度为1120mm, 工程桩1、 2为560mm, 工程桩3为630mm。
（3）桩体周围切割
沿着剔凿标高线切割工程桩周围, 切割深度在3cm-4cm, 切割面要求平整在同一标高, 且不得伤害工程桩钢筋。
（4）钢筋剥离
切割完成后先用人工在墨线上方凿开缺口, 深入至钢筋, 便于后续风镐作业不会破坏钢筋保护层, 风镐剥离缺口上侧钢筋外保护层, 使钢筋向外侧微弯, 便于施工, 在红油漆上方环向打入钢钎, 打断桩头混凝土, 钢钎保持水平或微向上, 试桩头微吐确保不破坏保护层。
（5）混凝土剔凿
桩头按位置打断后, 用钢丝绳捆绑凿断桩头, 塔吊统一吊离。桩头吊离后使用电镐破除桩除桩芯混凝土, 清除距凿桩面100—150mm, 然后由人工用錾子凿修平整至桩顶标高, 以免桩身产生裂缝。确保剔凿处混凝土面坚实、 无杂物、 桩原始形状。桩头剔凿时, 保护好自由端钢筋, 不得有些人为或机械弯折。
（6）钢筋调直
混凝土剔凿完成后, 恢复钢筋原位, 确保钢筋顺直, 钢筋锚入筏板基础长度要符合设计要求, 多出钢筋要立刻割除, 不能对钢筋有损伤或扭曲。
4、 质量验收及统计
桩头剔凿质量控制标准
序号
项目
许可偏差
备注
1
桩位偏差
D/4且小于150

2
桩径（mm）
±50

3
桩顶标高（mm）
+30, -50

4
桩顶平整度（mm）
10

5、 质量控制
（1）剔凿成活桩头上表面必需水平, 表面平整, 严格控制剔除深度, 但必需确保凿除至密实混凝土面且达成桩顶设计标高, 桩顶标高处混凝土质量符合设计要求, 经验收合格后进行下道工序施工。
（2）不要水平用力凿桩, 避免振动造成桩下产生断桩。
（3）距桩顶标高上10-15cm, 由人工用錾子剔凿桩头, 严禁用电锤或风镐剔凿。
（4）桩头剔凿完成后, 测量员测定桩顶标高, 并完成统计。
（5）桩头切割、 剔凿过程中, 勿要损伤钢筋。
（6）严禁直接用机械推到混凝土桩体, 避免桩体下部产生断裂。
6、 成品保护
（1）桩头剔凿成品, 严禁人员、 机械破坏桩头。
（2）剔凿过程中, 严禁随意弯折、 损伤钢筋。
7、 安全方法
（1）进场人员, 必需要进行入场安全教育并要进行考评, 合格后方可上岗。
（2）上岗之前, 要进行班前教育, 由安全员和班组长负责完成。
（3）进入现场施工人员, 要正确佩戴安全帽; 严禁在现场吸烟。
（3）现场临时用电要符合《施工现场临时用电安全技术规范》JGJ46-要求。
（4）电缆尽可能不要有接头, 若有接头, 要由专业电工对接头处用绝缘胶带、 防水胶带包裹严实, 以免漏电伤人。
（5）严禁在挖机回转半径范围内进行破桩, 以免机械伤人及物品散落伤人。当在机械回转半径以内工作时, 必需有专员协调、 指挥。
（6）机械操作人员停止作业并离开工作面前, 必需关掉电源。
（7）采取塔吊吊运桩体时, 必需检验钢丝绳是否牢靠。
（8）桩头较长桩, 截桩时, 安排两名工人协同作业, 预防桩头瞬时断裂, 以免造成对施工工人人身伤害。
8、 绿色施工
（1）工人生活要节省用水, 不要浪费水资源。
（2）机械要选择节能型, 降低电损耗; 电缆、 电线不宜过大或过小, 满足负荷使用即可。灯具要选择节能灯具。
（3）机械使用根据操作规程使用, 降低噪音污染, 施工时间控制在早晨6:00—22:0。
（4）将剔除混凝土块, 运至市政道路或路面垫层使用场地, 使得施工垃圾回收利用。
（5）夜间施工, 照明灯具加灯罩, 严禁灯光外泄, 产生光污染。

技术责任人: 交底人: 接交人:
