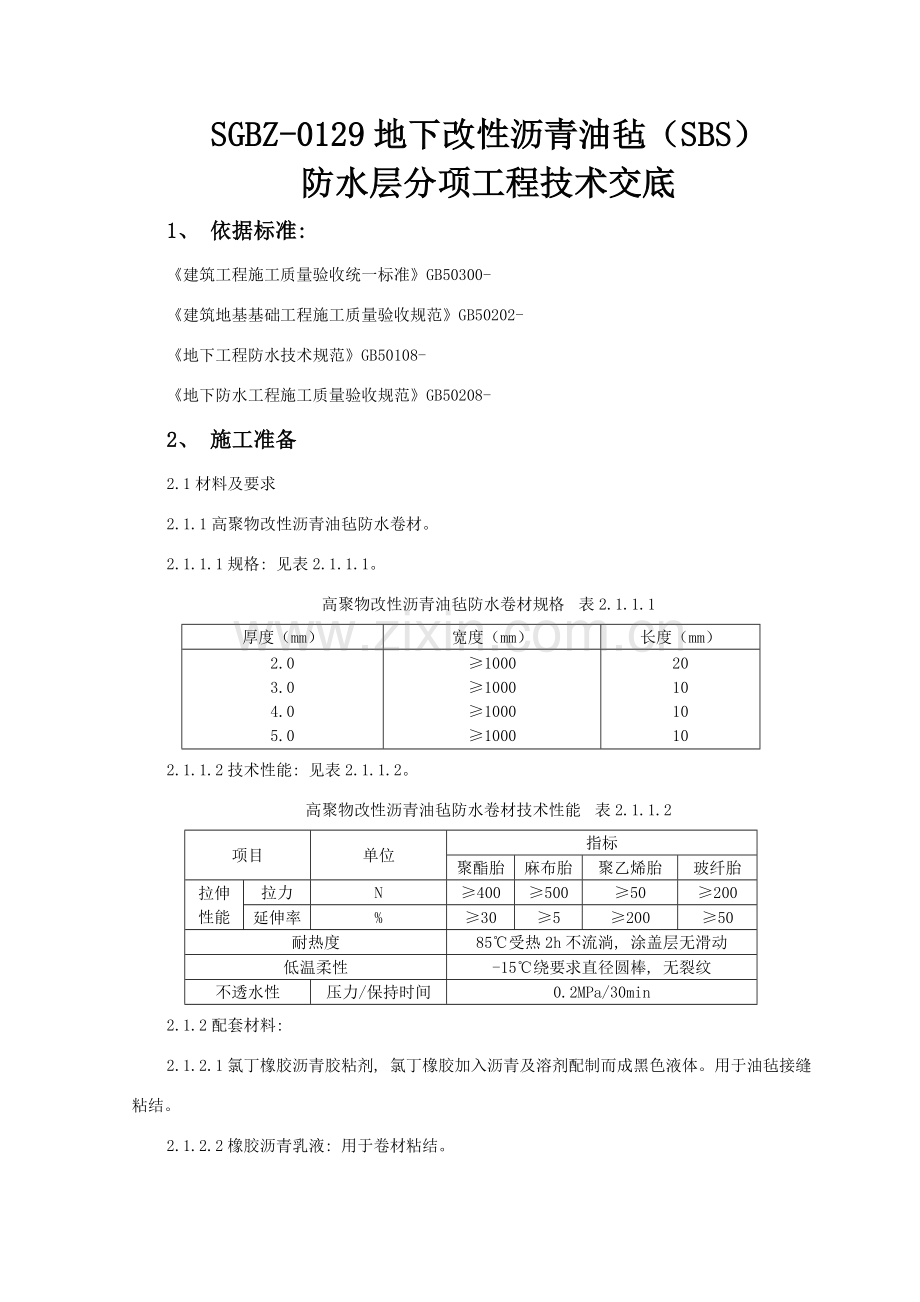

SGBZ-0129地下改性沥青油毡（SBS）
防水层分项工程技术交底
1、 依据标准:
《建筑工程施工质量验收统一标准》GB50300-
《建筑地基基础工程施工质量验收规范》GB50202-
《地下工程防水技术规范》GB50108-
《地下防水工程施工质量验收规范》GB50208-
2、 施工准备
2.1材料及要求
2.1.1高聚物改性沥青油毡防水卷材。
2.1.1.1规格: 见表2.1.1.1。
高聚物改性沥青油毡防水卷材规格 表2.1.1.1
厚度（mm）
宽度（mm）
长度（mm）
2.0
3.0
4.0
5.0
≥1000
≥1000
≥1000
≥1000
20
10
10
10
2.1.1.2技术性能: 见表2.1.1.2。
高聚物改性沥青油毡防水卷材技术性能 表2.1.1.2
项目
单位
指标
聚酯胎
麻布胎
聚乙烯胎
玻纤胎
拉伸
性能
拉力
N
≥400
≥500
≥50
≥200
延伸率
%
≥30
≥5
≥200
≥50
耐热度
85℃受热2h不流淌, 涂盖层无滑动
低温柔性
-15℃绕要求直径圆棒, 无裂纹
不透水性
压力/保持时间
0.2MPa/30min
2.1.2配套材料:

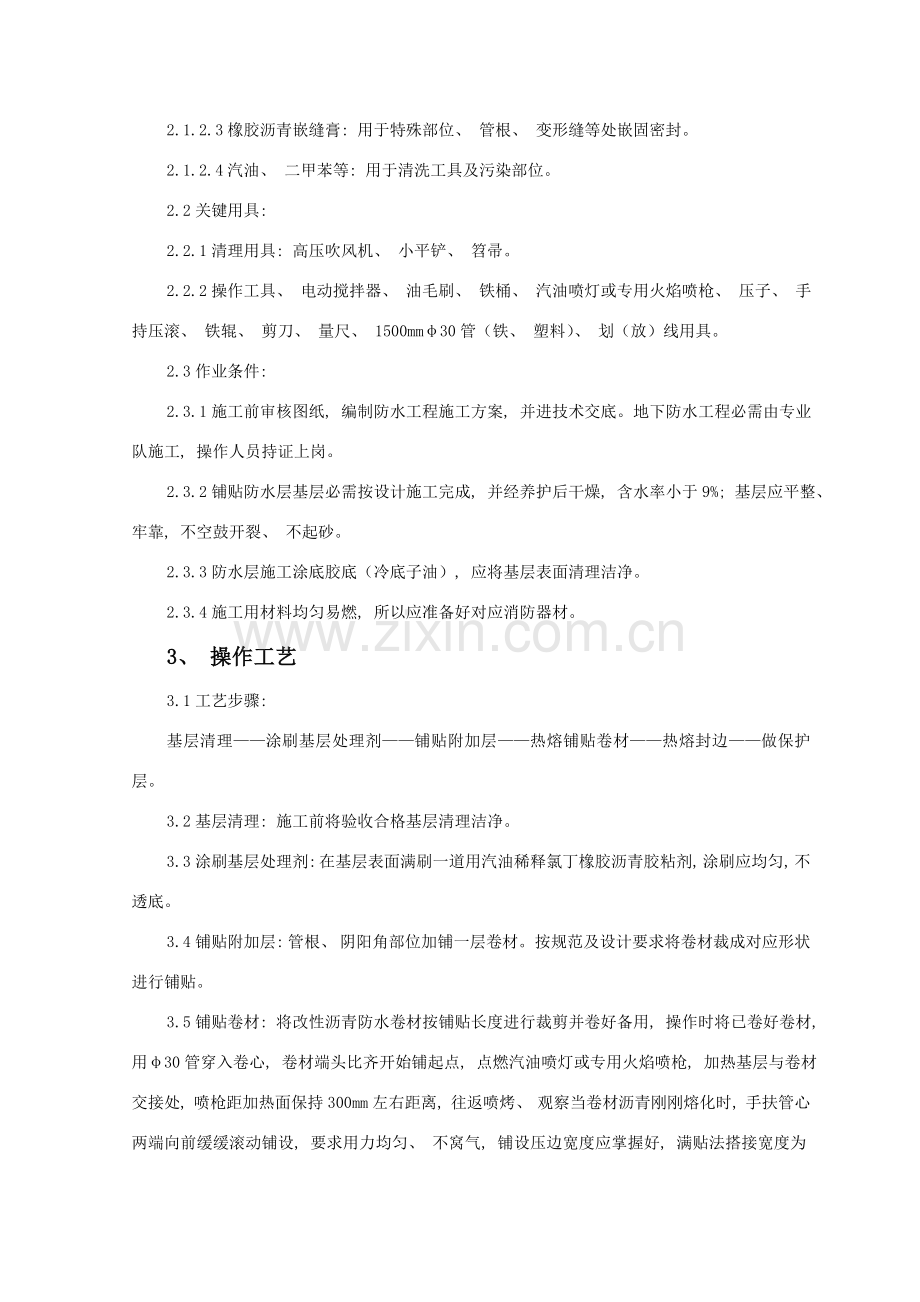

2.1.2.1氯丁橡胶沥青胶粘剂, 氯丁橡胶加入沥青及溶剂配制而成黑色液体。用于油毡接缝粘结。
2.1.2.2橡胶沥青乳液: 用于卷材粘结。
2.1.2.3橡胶沥青嵌缝膏: 用于特殊部位、 管根、 变形缝等处嵌固密封。
2.1.2.4汽油、 二甲苯等: 用于清洗工具及污染部位。
2.2关键用具:
2.2.1清理用具: 高压吹风机、 小平铲、 笤帚。
2.2.2操作工具、 电动搅拌器、 油毛刷、 铁桶、 汽油喷灯或专用火焰喷枪、 压子、 手持压滚、 铁辊、 剪刀、 量尺、 1500mmφ30管（铁、 塑料）、 划（放）线用具。
2.3作业条件:
2.3.1施工前审核图纸, 编制防水工程施工方案, 并进技术交底。地下防水工程必需由专业队施工, 操作人员持证上岗。
2.3.2铺贴防水层基层必需按设计施工完成, 并经养护后干燥, 含水率小于9%; 基层应平整、 牢靠, 不空鼓开裂、 不起砂。
2.3.3防水层施工涂底胶底（冷底子油）, 应将基层表面清理洁净。
2.3.4施工用材料均匀易燃, 所以应准备好对应消防器材。
3、 操作工艺
3.1工艺步骤:
基层清理——涂刷基层处理剂——铺贴附加层——热熔铺贴卷材——热熔封边——做保护层。
3.2基层清理: 施工前将验收合格基层清理洁净。
3.3涂刷基层处理剂: 在基层表面满刷一道用汽油稀释氯丁橡胶沥青胶粘剂, 涂刷应均匀, 不透底。
3.4铺贴附加层: 管根、 阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成对应形状进行铺贴。
3.5铺贴卷材: 将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用, 操作时将已卷好卷材, 用φ30管穿入卷心, 卷材端头比齐开始铺起点, 点燃汽油喷灯或专用火焰喷枪, 加热基层与卷材交接处, 喷枪距加热面保持300mm左右距离, 往返喷烤、 观察当卷材沥青刚刚熔化时, 手扶管心两端向前缓缓滚动铺设, 要求用力均匀、 不窝气, 铺设压边宽度应掌握好, 满贴法搭接宽度为80mm, 条粘法搭接宽度为100mm。
3.6热熔封边: 卷材搭接缝处用喷枪加热, 压合至边缘挤出沥青粘牢。卷材末端收头用橡胶沥青嵌缝膏嵌固填实。
3.7保护层施工: 平面做水泥砂浆或细石混凝土保护层; 立面防水层施工完, 应立刻稀撒石碴后抹水泥砂浆保护层。
4、 质量标准
要求符合《地下防水工程质量验收规范》GB50208-要求
4.1本节适适用于受侵蚀性介质或受振动作用地下工程主体迎水面铺贴卷材防水层。
4.2卷材防水层应采取高聚物改性沥青防水卷材和合成高分子防水卷材。所选择基层处理剂、 胶粘剂、 密封材料等配套材料, 均应与铺贴卷材材性相容。
4.3铺贴防水卷材前, 应将找平层清扫洁净, 在基面上涂刷基层处理剂; 当基面较潮湿时, 应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
4.4防水卷材厚度选择应符合表4.4要求。
表4.4防水卷材厚度
防水等级
设防道数
合成高分子防水卷材
高聚物改性沥青防水卷材
1级
三道或三道以上设防
单层: 不应小于1.5mm; 双层: 每层不应小于1.2mm
单层: 不应小于4mm; 双层: 每层不应小于3mm
2级
二道设防
3级
一道设防
不应小于1.5mm
不应小于4mm
复合设防
不应小于1.2mm
不应小于3mm
4.5两幅卷材短边和长边搭接宽度均不应小于100mm。采取多层卷材时, 上下两层和相邻两幅卷材接缝应错开1/3幅宽, 且两层卷材不得相互垂直铺贴。
4.6冷粘法铺贴卷材应符合下列要求:
4.6.1胶粘剂涂刷应均匀, 不露底, 不堆积;
4.6.2铺贴卷材时应控制胶粘剂涂刷与卷材铺贴间隔时间, 排除卷材下面空气, 并辊压粘结牢靠, 不得有空鼓;
4.6.3铺贴卷材应平整、 顺直, 搭接尺寸正确, 不得有扭曲、 皱折;
4.6.4接缝口应用密封材料封严, 其宽度不应小于10mm。
4.7热熔法铺贴卷材应符合下列要求:
4.7.1火焰加热器加热卷材应均匀, 不得过分加热或烧穿卷材;
厚度小于3mm高聚物改性沥青防水卷材, 严禁采取热熔法施工;
4.7.2卷材表面热熔后应立刻滚铺卷材, 排除卷材下面空气, 并辊压粘结牢靠, 不得有空鼓、 皱折;
4.7.3滚铺卷材时接缝部位必需溢出沥青热熔胶, 并应随即刮封接口使接缝粘结严密;
4.7.4铺贴后卷材应平整、 顺直, 搭接尺寸正确, 不得有扭曲。
4.8卷材防水层完工并经验收合格后应立刻做保护层。保护层应符合下列要求:
4.8.1顶板细石混凝土保护层与防水层之间宜设置隔离层;
4.8.2底板细石混凝土保护层厚度应大于50mm;
4.8.3侧墙宜采取聚苯乙烯泡沫塑料保护层, 或砌砖保护墙(边砌边填实)和铺抹30mm厚水泥砂浆。
4.9卷材防水层施工质量检验数量, 应按铺贴面积每100m2抽查1处, 每处10m2, 且不得少于3处。
主控项目
4.10卷材防水层所用卷材及关键配套材料必需符合设计要求。
检验方法:检验出厂合格证、 质量检验汇报和现场抽样试验汇报。
4.11卷材防水层及其转角处、 变形缝、 穿墙管道等细部做法均须符合设计要求。
检验方法:观察检验和检验隐蔽工程验收统计。
通常项目
4.12卷材防水层基层应牢靠, 基面应洁净、 平整, 不得有空鼓、 松动、 起砂和脱皮现象; 基层阴阳角处应做成圆弧形。
检验方法:观察检验和检验隐蔽工程验收统计。
4.13卷材防水层搭接缝应粘(焊)结牢靠, 密封严密, 不得有皱折、 翘边和鼓泡等缺点。
检验方法:观察检验。
4.14侧墙卷材防水层保护层与防水层应粘结牢靠, 结合紧密、 厚度均匀一致。
检验方法:观察检验。
4.15卷材搭接宽度许可偏差为-10mm。
检验方法:观察和尺量检验。
5、 成品保护
5.1地下卷材防水层部位预埋管道, 在施工中不得碰损和堵塞杂物。
5.2卷材防水层铺贴完成后, 应立刻做好保护层, 预防结构施工碰损防水层; 外贴防水层施工完后, 应按设计砌好保护墙。
5.3卷材平面防水层施工, 不得在防水层上放置材料及作为施工运输车道。
6、 应注意质量问题
6.1卷材搭接不良: 接头搭接形式以及长边、 短边搭接宽度偏小, 接头处粘结不密实, 接槎损坏、 空鼓; 施工操作中应按程序弹标准线, 使与卷材规格相符, 操作中齐线铺贴, 使卷材接搭长边大于100mm, 短边大于150mm。
6.2空鼓: 铺贴卷材基层潮湿, 不平整、 不洁净、 产生基层与卷材间窝气、 空鼓; 铺设时排气不根本, 窝住空气, 也可使卷材间空鼓; 施工时基层应充足干燥, 卷材铺设应均匀压实。
6.3管根处防水层粘贴不良: 清理不洁净、 裁剪卷材与根部形状不符、 压边不实等造成粘贴不良; 施工时清理应根本洁净, 注意操作, 将卷材压实, 不得有张嘴、 翘边、 折皱等现象。
6.4渗漏: 转角、 管根、 变形缝处不易操作而渗漏。施工时附加层应仔细操作; 保护好接槎卷材, 搭接应满足宽度要求, 确保特殊部位施工质量。
7、 质量统计
7.1防水卷材应有产品合格证, 现场取样复试合格资料。
7.2胶结材料应有出厂合格证、 使用配合比资料。
7.3隐蔽工程检验验收资料及质量检验评定资料。
八、 安全施工
8.1配制材料现场应有安全及防火方法, 遵守安全操作要求。
8.2配制材料有是有毒粉末, 应预防吸人鼻内。
8.3配制、 施工操作时, 应戴手套、 口罩、 穿工作服等。
8.4搅拌材料时, 加料口及出料口要关严, 传动部件应加防护罩。
九、 环境保护方法
9.1要做好材料存放及配制现场管理工作, 避免有污染性材料泄漏污染环境。
9.2作业完成立刻清理施工现场。
