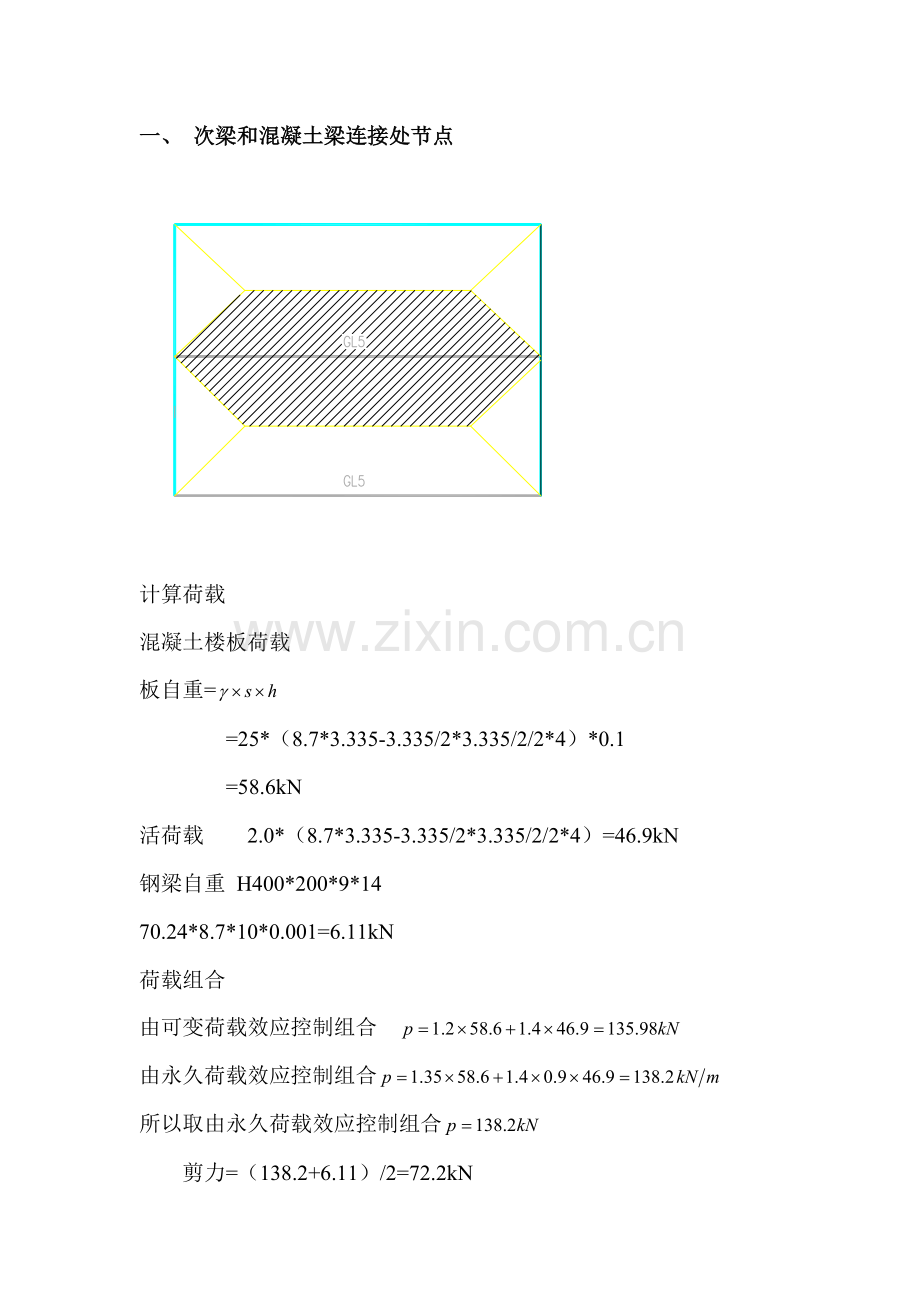

一、 次梁和混凝土梁连接处节点

计算荷载
混凝土楼板荷载
板自重=
=25*（8.7*3.335-3.335/2*3.335/2/2*4）*0.1
=58.6kN
活荷载 2.0*（8.7*3.335-3.335/2*3.335/2/2*4）=46.9kN
钢梁自重 H400*200*9*14
70.24*8.7*10*0.001=6.11kN
荷载组合
由可变荷载效应控制组合
由永久荷载效应控制组合
所以取由永久荷载效应控制组合
剪力=（138.2+6.11）/2=72.2kN

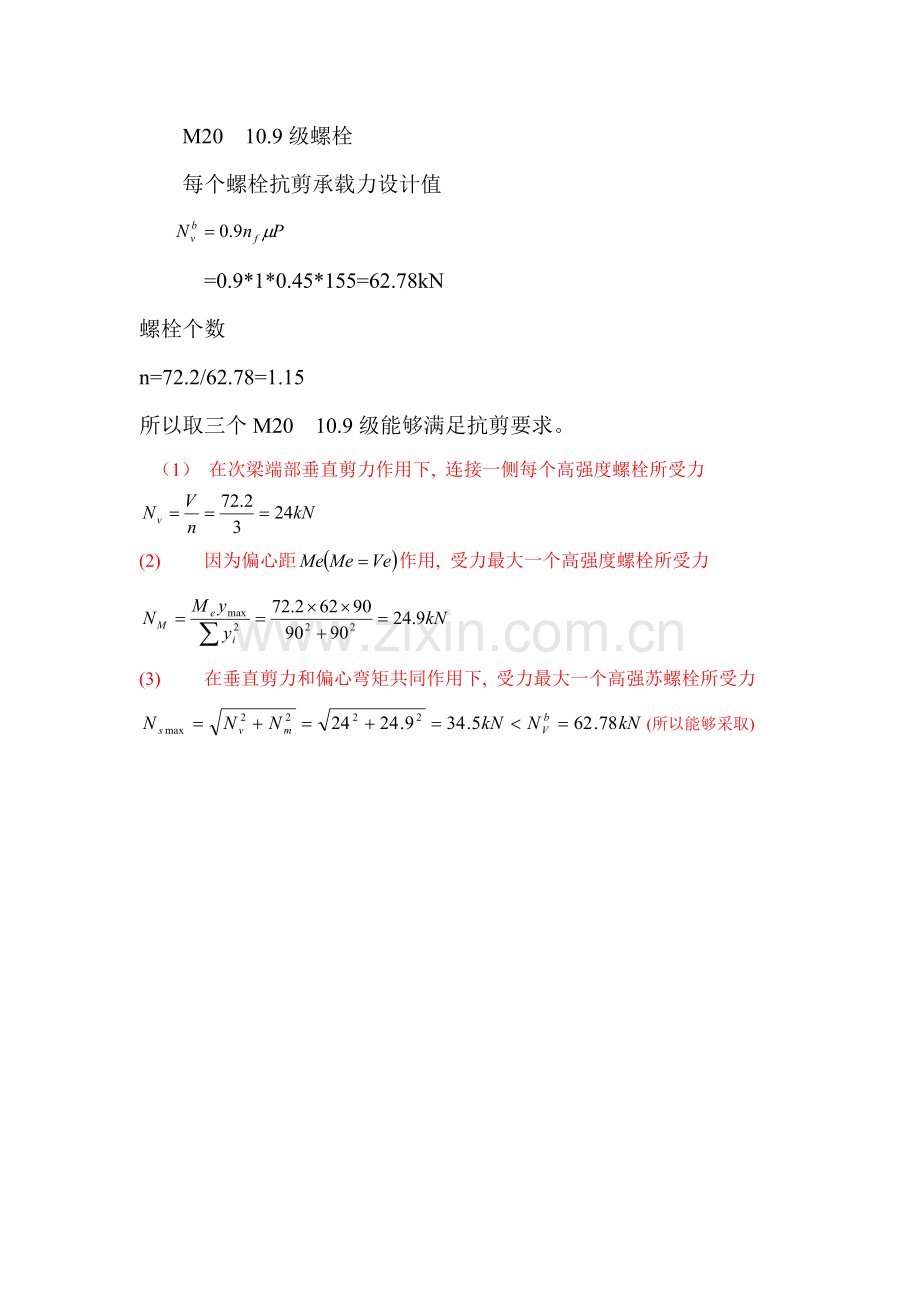

M20 10.9级螺栓
每个螺栓抗剪承载力设计值

=0.9*1*0.45*155=62.78kN
螺栓个数
n=72.2/62.78=1.15
所以取三个M20 10.9级能够满足抗剪要求。
（1） 在次梁端部垂直剪力作用下, 连接一侧每个高强度螺栓所受力

(2) 因为偏心距作用, 受力最大一个高强度螺栓所受力

(3) 在垂直剪力和偏心弯矩共同作用下, 受力最大一个高强苏螺栓所受力
(所以能够采取)

二、 主梁和次梁连接

连接设计
在次梁端部垂直剪力作用下, 连接一侧每个高强度螺栓所受力

因为偏心距作用, 受力最大一个高强度螺栓所受力

在垂直剪力和偏心弯矩共同作用下, 受力最大一个高强苏螺栓所受力
(所以能够采取)

三、 梁梁拼接

连接处竖向剪力:
弯矩:
每个螺栓抗剪承载力设计值采取M24-

=0.9*2*0.45*225=182.4KN
梁单侧翼缘连接所需要高强度螺栓数
取10个
梁腹板连接所需要螺栓数目

所以取7个

四、 梁和柱连接

在次梁端部垂直剪力作用下, 连接一侧每个高强度螺栓所受力

因为偏心距作用, 受力最大一个高强度螺栓所受力

在垂直剪力和偏心弯矩共同作用下, 受力最大一个高强苏螺栓所受力
(所以能够采取)
