后浇带部位防渗漏方案.doc

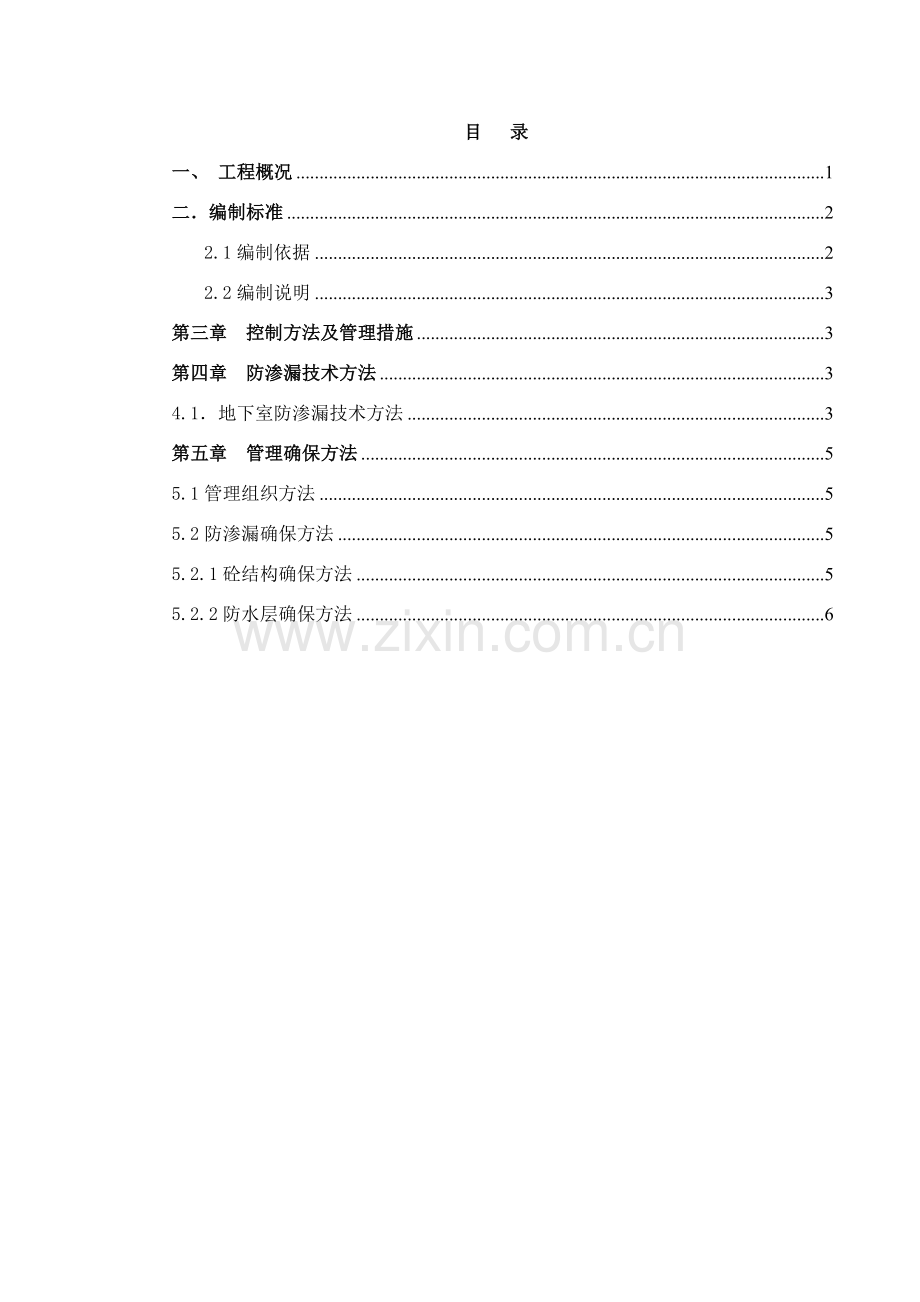

目 录
一、 工程概况 1
二．编制标准 2
2.1编制依据 2
2.2编制说明 3
第三章 控制方法及管理措施 3
第四章 防渗漏技术方法 3
4.1．地下室防渗漏技术方法 3
第五章 管理确保方法 5
5.1管理组织方法 5
5.2防渗漏确保方法 5
5.2.1砼结构确保方法 5
5.2.2防水层确保方法 6

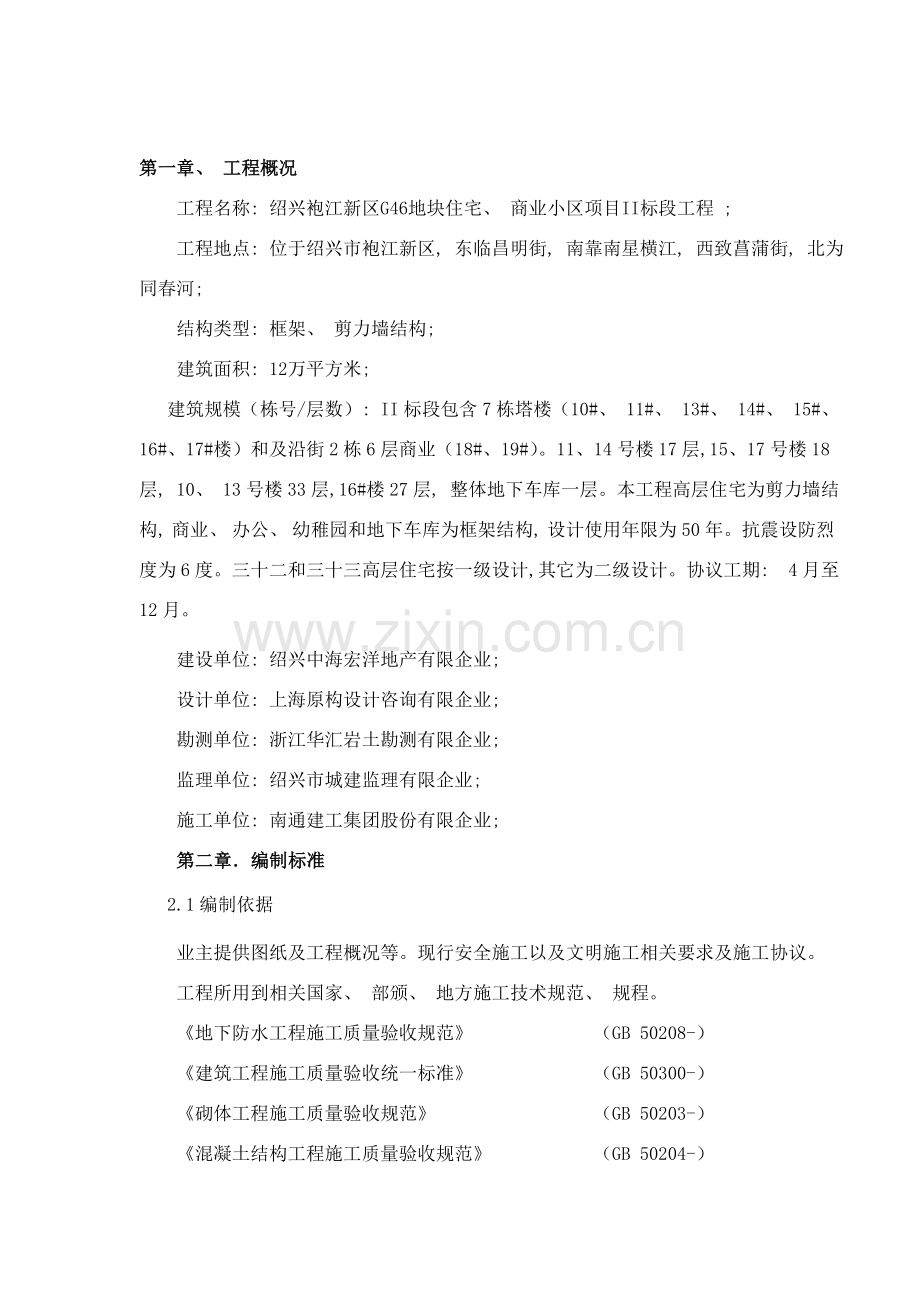

第一章、 工程概况
工程名称: 绍兴袍江新区G46地块住宅、 商业小区项目II标段工程 ;
工程地点: 位于绍兴市袍江新区, 东临昌明街, 南靠南星横江, 西致菖蒲街, 北为同春河;
结构类型: 框架、 剪力墙结构;
建筑面积: 12万平方米;
建筑规模（栋号/层数）: II标段包含7栋塔楼（10#、 11#、 13#、 14#、 15#、 16#、 17#楼）和及沿街2栋6层商业（18#、 19#）。11、 14号楼17层, 15、 17号楼18层, 10、 13号楼33层,16#楼27层, 整体地下车库一层。本工程高层住宅为剪力墙结构, 商业、 办公、 幼稚园和地下车库为框架结构, 设计使用年限为50年。抗震设防烈度为6度。三十二和三十三高层住宅按一级设计, 其它为二级设计。协议工期: 4月至12月。
建设单位: 绍兴中海宏洋地产有限企业;
设计单位: 上海原构设计咨询有限企业;
勘测单位: 浙江华汇岩土勘测有限企业;
监理单位: 绍兴市城建监理有限企业;
施工单位: 南通建工集团股份有限企业;
第二章．编制标准
2.1编制依据
业主提供图纸及工程概况等。现行安全施工以及文明施工相关要求及施工协议。
工程所用到相关国家、 部颁、 地方施工技术规范、 规程。
《地下防水工程施工质量验收规范》 （GB 50208-）
《建筑工程施工质量验收统一标准》 （GB 50300-）
《砌体工程施工质量验收规范》 （GB 50203-）
《混凝土结构工程施工质量验收规范》 （GB 50204-）
《屋面工程质量验收规范》 （GB 50207-）
《建筑地面工程施工质量验收规范》 （GB 50209-）
2.2编制说明
本施工方案内容关键是针对本工程施工特点, 对部分有防水要求关键部位, 制订具体防渗漏方法, 尤其是对地下室底板、 顶板、 外墙后浇带部位砼结构施工和防水层施工, 需严格根据规范要求进行施工。为此, 特编制了此施工方案。后浇带平面部署图详后面附图
第三章 控制方法及管理措施
本工程把防渗漏作为控制关键, 总结以往在防渗漏方面经验与教训, 在业主和监理参与下, 共同处理在防渗漏方面部分通病。
全部防渗微弱步骤, 均列为关键工序及控制关键点。在施工过程中关键监控, 并进行隐蔽工程验收。
1. 地下部分控制点包含: 后浇带、 通道止水节点、 地下室防水以及地下部分砼浇筑质量。
在施工过程中在预防和过程控制上下工夫, 从材料选择、 合理施工方法、 完善保护方法、 到过程控制中交接验收和隐蔽验收, 有确保方法和管理方法跟上。
首先各个控制工序实施都必需落实到专员负责, 验收必需落实到专员, 整改落实到专员, 整个过程观察落实到专员。其中方案编制落实到技术部, 实施落实到施工员、 验收落实到质量员, 整改落实到施工员, 明确谁施工谁整改。
技术部对在整个监视过程中发觉问题和隐患立刻处理。施工员在实施过程中, 应分级向下传达工序控制要求和正确做法, 使每个操作工人都参与到通病预防中来。并将施工过程中发觉方案不合理地方, 应立刻反馈到技术部, 立刻更改。质量员应把防渗漏问题作为日常检验关键, 立刻统计, 方便确定本工程渗漏发生情况。
第四章 防渗漏技术方法
4.1．地下室防渗漏技术方法
1) 地下室结构砼采取防水混凝土, 级配为C35（塔楼部位墙柱砼等级为C40）, 抗渗等级为P6。
2) 底板钢筋双层双向支撑设置在垫块上, 不得直接接触垫层砼上, 以防水沿钢筋向上渗。砼浇筑时选择高频插入式振捣器振捣密实, 并应一次浇筑完成。严格控制振捣时间, 一个部位振捣时间应依据下列现象进行判定: 粗骨料不再下沉, 水泥浆已泛上表面, 被振部位大致振平, 拌和物中气泡不在冒出来。基础混凝土浇筑应随时关注天气情况时应避免在雨天施工。
3) 墙板同底板施工缝留设在距底板面250墙板上, 施工缝按依据设计要求部署钢板止水带。止水钢板接口处双面满焊, 浇筑前将附在钢板上焊渣敲掉, 并清理洁净。
4) 地下室迎水墙面钢筋保护层厚度不应小于50mm, 并应在保护层内配ø4R@150网片。
5) 地下室外墙使用止水螺栓, 直径14mm, 螺栓中部满焊50×50×4止水片, 两头设钢限位距墙侧边20mm, 拆模后割除外露螺栓后用l: 3水泥砂浆分两次粉平。
6) 地下室外墙做2mm厚聚氨酯防水涂膜 (高出室外地坪大于500), 并采取50MM厚聚苯板保护层。地下车库顶板采取2mm厚聚氨酯防水涂膜和4 mm厚4厚耐根穿刺SBS改性沥青防水卷材, 同时均采取. 70厚C20细石混凝土随捣随抹光(内配Φ4@200)作为保护层。卷材与基层粘贴面积需为100％, 卷材不应有空鼓、 打皱、 翘曲等现象。防水层完成后, 要做好成品保护, 二十四小时内不应有些人员走动及破坏。
7) 防水砼养护: 在常温条件下和暴露在空气中防水混凝土均应覆盖塑料薄膜或草袋子进行潮湿保水养护7天以上。因为在潮湿条件下可使用充足水化, 水化生成物可将毛细孔堵塞, 切断水通道, 从而提升了水泥石致密性和防水渗漏功效。
8) 地下室底板后浇带采取早强, 赔偿收缩混凝土浇筑, 其强度等级应高于两侧混凝土一级, 具体为地下室底板后浇带混凝土采取C40, P6。
9) 底板后浇带处钢筋全部连通, 后浇带宽度800MM, 用Φ12＠600钢筋作为两侧支架与底板上下层主筋焊接, 绑扎镀锌钢丝网。后浇带部位构件钢筋不截断, 且增设不少于原配筋50%附加钢筋, 伸入后浇带两侧各一个基础锚固长度。
10) 通道口止水防水做法按设计及地下防水规范要求施工, 角钢压板机橡胶止水带预留孔位置严格对准, 并预装一次, 浇筑混凝土时预防预埋件移动, 铁件涂防锈漆, 上面拼缝做2道防水并采取水泥砂浆保护。
11) 防水砼质量检验及验收
l 多种原材料应有质量证实文件、 试验汇报或检验统计
l 应有防水混凝土强度、 抗渗性能等试验汇报
l 应有分项工程及隐蔽工程验收统计资料
l 对防水混凝土外观应认真检验有没有蜂窝、 麻面、 孔洞、 露筋等影响质量缺点, 穿墙管、 变形缝等细部结构是否封闭严密、 整个防水层是否形成一个整体, 全部地下室结构有没有渗漏水现象。若发觉有局部渗漏水现象时, 应找准漏水点, 采取打眼和压力灌注氰凝方法进行修补至无渗漏水现象为止。
第五章 管理确保方法
5.1管理组织方法
为确保防渗漏方法得到有效控制, 项目部建立以质量为首检验管理监督小组, 对各道隐蔽工序进行检验, 严禁未进行验收合格就进行下道工序施工, 将多种影响到防渗漏不利原因消亡在萌芽之中。
5.2防渗漏确保方法
对各部位及分项工程施工质量控制, 应从材料控制开始。对于材料选择, 应选择符合设计要求及规范要求材料, 并按要求对原材料进行复试, 确保工程上所使用材料全部是合格产品。
5.2.1砼结构确保方法
对于砼结构, 严格控制其砼质量, 如砼坍落度, 对于坍落度损失比较严重, 应按要求重新进行搅拌, 确保砼搅拌质量。对于大致积砼, 应关键对它砼原材、 施工振捣及养护方法进行关键控制, 其中对于砼原材控制: 选择水泥应采取水化热较低水泥或降低水泥用量及掺部分粉煤灰; 选择含泥量较少砂石; 另严格控制砼坍落度, 通常宜控制在120mm左右。
砼浇筑施工时, 应加强对砼振捣, 砼振捣采取先周围后中间, 增加振捣点控制振捣时间, 反复快插慢拔, 将模板周围气泡引至中间, 然后引出砼面, 确保砼内部得到充足振捣。
结构施工时, 需设置对拉螺杆, 应依据部位防水情况, 设置止水对拉螺杆, 模板拆模后立刻采取水泥砂浆进行修补。
对于多种穿墙管及洞口, 应在四面设置对应止水方法, 砼浇筑时应注意此部位振捣, 避免出现因为振捣不到位或穿墙管及洞口未有有效止水方法, 而出现结构渗漏现象。
地下室墙板施工时, 应注意加强砼振捣, 避免结构出现麻面、 蜂窝及狗洞等现象, 从而造成结构出现渗漏现象。
砼结构浇筑后, 立刻进行浇水养护, 必需时覆盖麻袋进行浇水, 确保砼表面保持湿润状态, 以降低砼开裂。
依据设计要求设置后浇带, 后浇带浇筑通常在60天后（或设计要求）进行浇筑, 已避免因为结构不规则沉降, 而使结构出现不规则地裂缝, 从而造成砼结构出现渗漏现象。
5.2.2防水层确保方法
地下室外墙防水层施工时, 其工作必需确保无任何地下水及墙板表面干燥。
防水层施工时除要确保防水材料质量、 基层清洁洁净外 还要尤其注意变形缝, 后浇带、 施工缝和结构转角处等部位要采取加强方法。
防水涂料施工前, 地下室外墙表面杂物、 沙粒应清扫洁净, 墙板上螺栓孔应事先修补到位及平整。
防水层必需封闭, 采取涂料防水时地下室外墙应涂刷数遍, 直至达成设计厚度。
防水层施工完成后, 严禁人为进行破坏及毁坏, 防水层施工必需封闭, 防水层需超出地坪部分50cm高。
防水层外保护层采取水泥砂浆进行保护。保护层施工前需挂10x10镀锌钢丝网和扬沙, 顶部要有封闭方法, 预防杂物落人。
地下室外墙回填土要洁净无杂物, 必需分层扎实, 预防以后回填土沉降带动防水保护层下沉而破坏地下室外墙防水层。
