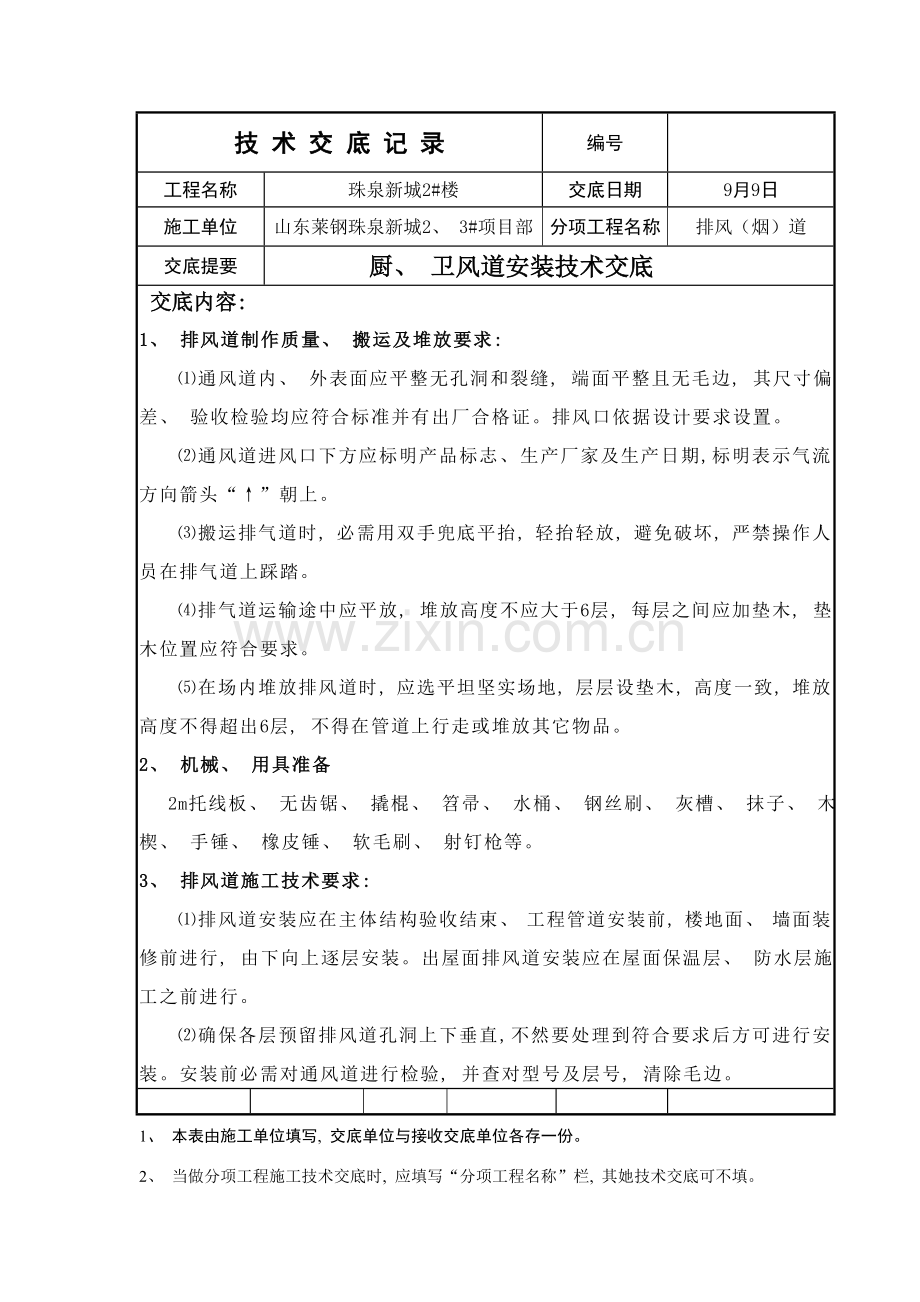

技 术 交 底 记 录
编号

工程名称
珠泉新城2#楼
交底日期
9月9日
施工单位
山东莱钢珠泉新城2、 3#项目部
分项工程名称
排风（烟）道
交底提要
厨、 卫风道安装技术交底
交底内容:
1、 排风道制作质量、 搬运及堆放要求:
⑴通风道内、 外表面应平整无孔洞和裂缝, 端面平整且无毛边, 其尺寸偏差、 验收检验均应符合标准并有出厂合格证。排风口依据设计要求设置。
⑵通风道进风口下方应标明产品标志、 生产厂家及生产日期, 标明表示气流方向箭头“↑”朝上。
⑶搬运排气道时, 必需用双手兜底平抬, 轻抬轻放, 避免破坏, 严禁操作人员在排气道上踩踏。
⑷排气道运输途中应平放, 堆放高度不应大于6层, 每层之间应加垫木, 垫木位置应符合要求。
⑸在场内堆放排风道时, 应选平坦坚实场地, 层层设垫木, 高度一致, 堆放高度不得超出6层, 不得在管道上行走或堆放其它物品。
2、 机械、 用具准备
2m托线板、 无齿锯、 撬棍、 笤帚、 水桶、 钢丝刷、 灰槽、 抹子、 木楔、 手锤、 橡皮锤、 软毛刷、 射钉枪等。
3、 排风道施工技术要求:
⑴排风道安装应在主体结构验收结束、 工程管道安装前, 楼地面、 墙面装修前进行, 由下向上逐层安装。出屋面排风道安装应在屋面保温层、 防水层施工之前进行。
⑵确保各层预留排风道孔洞上下垂直, 不然要处理到符合要求后方可进行安装。安装前必需对通风道进行检验, 并查对型号及层号, 清除毛边。

1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填。

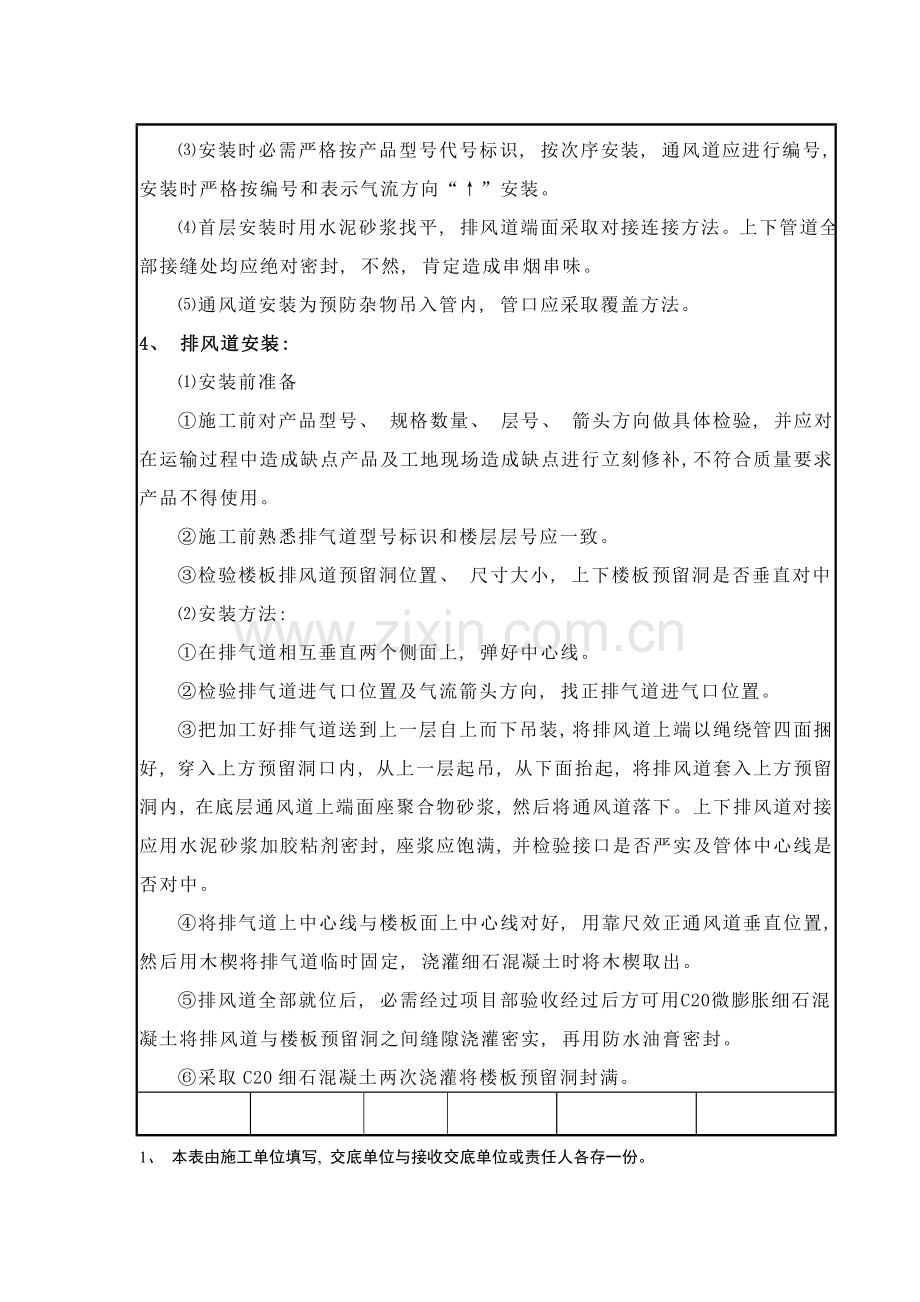

⑶安装时必需严格按产品型号代号标识, 按次序安装, 通风道应进行编号, 安装时严格按编号和表示气流方向“↑”安装。
⑷首层安装时用水泥砂浆找平, 排风道端面采取对接连接方法。上下管道全部接缝处均应绝对密封, 不然, 肯定造成串烟串味。
⑸通风道安装为预防杂物吊入管内, 管口应采取覆盖方法。
4、 排风道安装:
⑴安装前准备
①施工前对产品型号、 规格数量、 层号、 箭头方向做具体检验, 并应对在运输过程中造成缺点产品及工地现场造成缺点进行立刻修补, 不符合质量要求产品不得使用。
②施工前熟悉排气道型号标识和楼层层号应一致。
③检验楼板排风道预留洞位置、 尺寸大小, 上下楼板预留洞是否垂直对中。
⑵安装方法:
①在排气道相互垂直两个侧面上, 弹好中心线。
②检验排气道进气口位置及气流箭头方向, 找正排气道进气口位置。
③把加工好排气道送到上一层自上而下吊装, 将排风道上端以绳绕管四面捆好, 穿入上方预留洞口内, 从上一层起吊, 从下面抬起, 将排风道套入上方预留洞内, 在底层通风道上端面座聚合物砂浆, 然后将通风道落下。上下排风道对接应用水泥砂浆加胶粘剂密封, 座浆应饱满, 并检验接口是否严实及管体中心线是否对中。
④将排气道上中心线与楼板面上中心线对好, 用靠尺效正通风道垂直位置, 然后用木楔将排气道临时固定, 浇灌细石混凝土时将木楔取出。
⑤排风道全部就位后, 必需经过项目部验收经过后方可用C20微膨胀细石混凝土将排风道与楼板预留洞之间缝隙浇灌密实, 再用防水油膏密封。
⑥采取C20细石混凝土两次浇灌将楼板预留洞封满。

1、 本表由施工单位填写, 交底单位与接收交底单位或责任人各存一份。
2、 当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填。
排风道安装做法以下图:

排气风帽出屋面安装详图

5、 质量标准
⑴每层排气道中心线与楼板定位线误差应小于3mm。
⑵每层排气道垂直偏差应小于3mm。
⑶端面及隔板处应作好密封。
（4）接缝严密, 稳固牢靠。防火进风口位置正确, 标高符合设计要求。

审核人

交底人

接收交底人
