电气施工组织设计
第一节 工程概况 本工程为××教学楼，位于××校区内，主体框架结构，基础为独立基础。建筑面积为 6000 ㎡，地上六层，建筑物总高度为
22.050m。本工程属于多层公共建筑，本工程采取两路220/380V低压三相四线制进线，深1米，进户前做重复接地，防雷接地与各弱电系统接地共用一组接地装置，要求接地电阻电阻小于1欧姆。配电系统接地型式为TN-C-S
第二节 施工布署 一． 工程目标
１．质量目标：本工程一次验收合格率达１００％，观感质量得分率
９０％以上。
２．安全目标
（１）无因工死亡．重伤和重大机械事故。（２）无火灾事故。
３．工期目标：科学组织施工，合理安排工序穿插，确保协议工期实现。
二．管理组织机构
１．组织机构：本工程企业经理选派具备丰富施工管理经验班长担任施工任务，企业对本工程人．财．物按施工管理要求实施统一组织，统一管理，经过科学．禁止工作质量和工程管理经验，确保实现甲方要求工期和质量目标。
２．企业主要科室职责（１）领导班子：由企业经理．副经理负责对工程领导．指挥．协调．决议等重大事宜，对工程进度．成本．质量安全及现场文明等负总责。
（２） 技术部：负责编制工程施工组织设计，对分项工程进行技术交底，组织技术培训，办理工程变更，及时搜集整理工程技术档案，组织材料检验，试验和施工试验，检验工序质量．调整工序设计，并及时处理施工中出现一切技术问题。
（３） 材料部：负责工程材料及施工机具购置．运输．监督控制现场各种材料和工具使用情况等，负责施工机械条配，进场安装及维修．保养等日常管理工作，确保机械处良好运行状态。

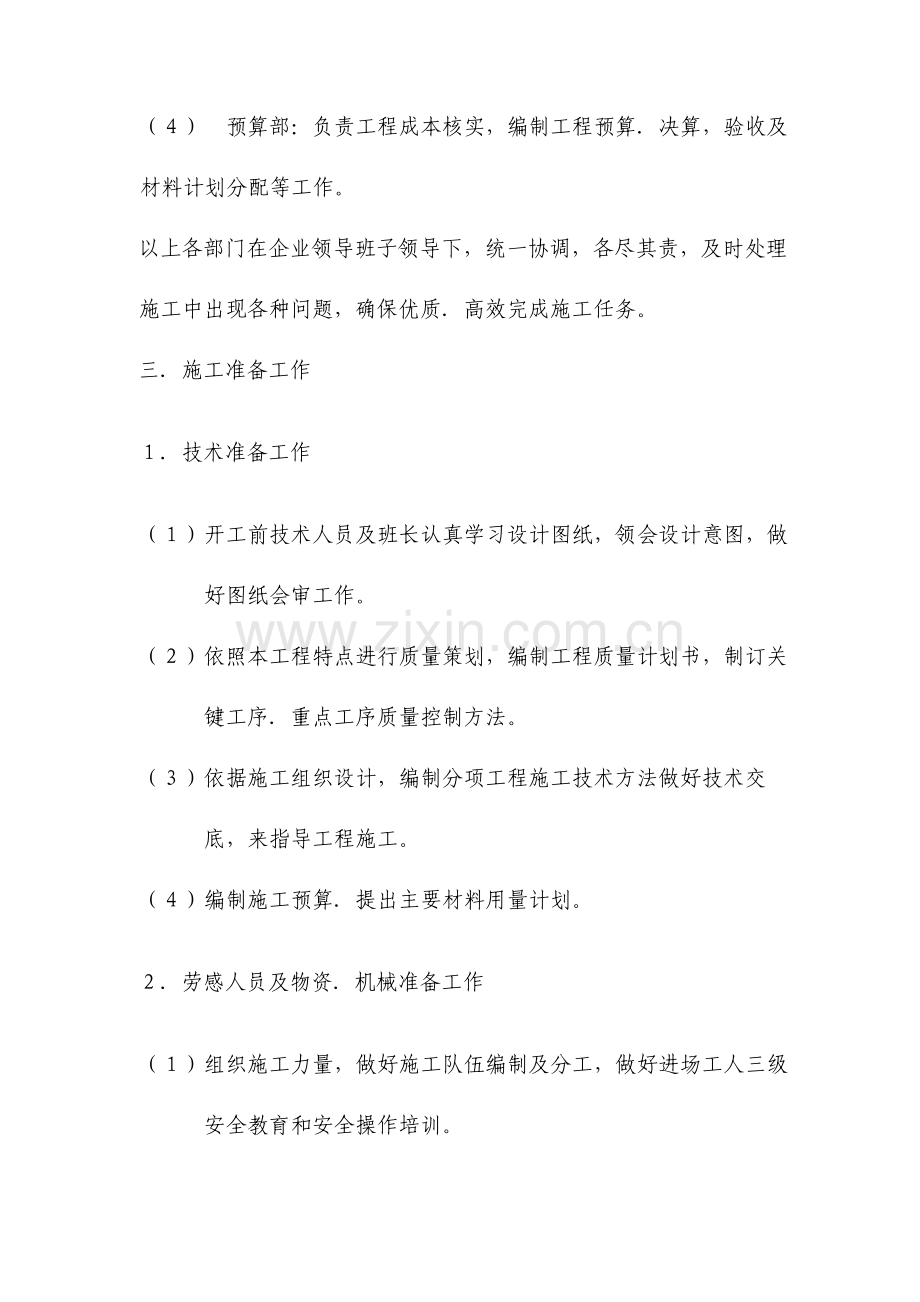

（４） 预算部：负责工程成本核实，编制工程预算．决算，验收及材料计划分配等工作。
以上各部门在企业领导班子领导下，统一协调，各尽其责，及时处理施工中出现各种问题，确保优质．高效完成施工任务。
三．施工准备工作
１．技术准备工作
（１） 开工前技术人员及班长认真学习设计图纸，领会设计意图，做好图纸会审工作。
（２） 依照本工程特点进行质量策划，编制工程质量计划书，制订关键工序．重点工序质量控制方法。
（３） 依据施工组织设计，编制分项工程施工技术方法做好技术交底，来指导工程施工。
（４） 编制施工预算．提出主要材料用量计划。
２．劳感人员及物资．机械准备工作
（１） 组织施工力量，做好施工队伍编制及分工，做好进场工人三级安全教育和安全操作培训。
（２） 依照预算提出材料供给计划，编制施工材料使用计划书，落实主要材料，并依照施工进度控制计划安排，制订主要材料．半成品及机械进场时间计划。
（３） 组织准备施工机械，做好开工前准备工作。
四．施工现场用电：自总配电箱引出，依照施工机具所需要导线长度及其用电量确定对应规格导线，严格按照《施工现场暂时用电安全技术规范》（ＪＧＪ４６－８８）进行用电。
第三节 施工方案电气工程随土建工程同时施工，所用材料必须是优质材料，施工时要熟悉图纸，同土建各工种亲密配合，做好事前预留．预埋．预防破坏结构；电气套管安装完成后，套管口应暂时密封，以防堵塞，交工验收前要对电气系统进行调试．全负荷试验．漏保检测试验．接地电阻测试试验，其结果应符合设计及规范要求要求，并有监理工程师签证认可。一．施工依据
１ 依照设计院提供施工图纸。
２ 依照国家电气规范要求作为电气工程技术施工依据和标准。
３ 依照建筑专业提供土建条件，做到工序合理穿插。二．施工范围本工程施工内容包含：ＰＶＣ电工套管沿墙体．现浇板暗敷设，接线盒．开关盒．插座盒暗固定安装，管内穿塑铜芯线，配电箱安装，开关．插座安装，灯具安装，防雷接地系统，弱电系统安装等。
三．电气工程施工工艺和方法
1.PVC阻燃电工套管安装
（１） 材料要求：电工套管壁厚均匀，无裂缝．棱刺和凹扁现象，管口要平整，光滑，管子外壁应有连续阻燃标识和制造厂标，所用管子应有材料出厂检测汇报，产品合格证。
（２） 管路敷设及连接：管子与箱．盒等器件连接时要用锁紧螺母和护口管子与管子连接采取套管连接，套管长度为管子外径3倍，其对接口在套管中心，连接处结合面应涂专用胶合剂，接口要牢靠密封；管途经长应加装接线盒，在管进盒.箱应排列整齐，并与管径相吻合；箱.盒开孔时应用开孔器，开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔；在土建钢筋绑扎完底筋后，用绑丝将管子按图纸绑扎于底筋上，接线盒要用锯沫或纸塞满。
（3） 暗配管敷设工艺流程预制加工.切管→测定盒箱位置→稳住盒箱→管路连接.管进盒箱→ 暗管敷设。 方式：随墙配管.现浇混凝土楼板配管。
（4） 安装要求：暗配管管路宜沿最近路线敷设，应降低弯曲，埋入墙或混凝土管子离表面净距不应小于15㎜；水平或垂直敷设管路应采取固定方法。
（5） 质量标准：连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无显著褶皱，暗配管保护层大于15㎜；管子入盒箱内露出长度应小于5㎜，用锁紧螺母固定管口应平整.光滑。
（6） 成品保护：敷设管时不要损坏钢筋，土建浇筑混凝土时，电工人员应留人看管，以免振捣时损坏配管及盒位移，如有损坏应及时修复；其它专业在施工中，注意不得损坏电气配管，禁止私自改动电线管路；暗配管路堵塞管后应及时扫管检验，发觉堵管及时修复处理，配管后应及时加管堵把管口堵严实。
2.管内穿线：
（1） 本工程绝缘导线规格.型号必须符合设计要求并有产品合格2 证。
（2） 工艺流程：选择导线→穿带线→扫管→放线→导线与带线绑扎→带护口→导线接头→接头包扎→线路检验绝缘摇测。
（3） 穿线：穿线前应先把带线穿入，目标是检验管路是否通畅，管路走向及盒箱位置是否符合设计及施工图要求；导线根数较少时可将导线前端绝缘层削去，然后将导线芯直接插入带线盘圈内并折回压实，绑扎牢靠，使绑扎处形成一个平滑锥形过渡区，导线根数较多时，
（不超出导管直径40%）可将导线前端绝缘层削去，然后将线芯斜错排列在带线上，用绑扎线缠绕，绑扎牢靠，使绑扎接头处 形成一个平滑锥形过渡区，便于穿线。
（4） 质量表准：导线和规格.型号必须符合设计要求和国家标准要求，照明线路绝缘电阻值应大于0.5M 接地线截面选取正确，连接牢靠，严密包扎，绝缘良好，不伤线芯，导线在管内无接头，不一样回路.不一样电压和交流与直流导线不得穿入同一管内；导线做电气连接时，必须削掉绝缘再连接，最终加焊；导线接头不能增加电阻值，不降低绝缘强度。
3.开关.插座安装：
（1） 材料要求：全部开关.插座规格.型号必须符合设计要求并有产品合格证。
（2） 开关安装：全部开关为合格产品，开关安装高度距地面为1.8米以下，操作应灵活，节点接触可靠，同一场所得开关切断位置应一致，相线经开关控制，开关距门口为150-200mm。开关面板应端正，严密并与墙面相平，开关位置与灯位相对应，同一室内开关方向应一致，成排安装开关高度应一致，高低差不应大于2㎜。
（3） 插座安装：插座接线：单相三孔插座右极接相线，左极接零线，上方接 PE 线，依照设计要求安装高度距地面 0.3m，暗装插座面板应端正，并严密与墙面相平；同房间插座高度应一致，高低差不应大于2mm，并严格区分塑铜线颜色，把好质量关。
4.配电箱安装：
（1） 依照设计要求箱体应有一定机械强度，周围平整无损伤，油漆物脱落。各种电气开关应安装牢靠，配电箱门开启自由，导线排列整齐，导线压接牢靠，并有出厂合格证。
（2） 配电箱固定：依照设计要求各配电箱位置和预留空洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好然后用水泥砂浆填实周围并抹平整，周围间隙对称，贴平整不歪斜，螺丝垂直受力均匀，其垂直度允许偏差为
3mm；配电箱（柜）上母线应涂有黄（A）绿（B）红(C)淡蓝色（N）黄绿（PE），安装高度距地面1.4米。
5.灯具安装：
（1） 材料要求：本工程采取全部灯具型号.规格必须符合设计要求和国家要求，灯内配线禁止外露，灯具配件齐全，无机械损伤.变形.油漆剥落.灯罩破裂现象，全部灯具应有产品合格证。
（2） 灯具安装：灯具安装在顶棚上，灯具均为通常普通座灯头。
6.弱电系统：
本工程弱电系统包含有限电视系统，网络布线系统，广播系统有限电视系统：电视信号有室外有限电视网接口引来。系统采取
750MHz邻频传输，要求用户电平满64±4dB，图像清楚度不低于4级。
进线电缆选取SYV-75-9，室内干线电缆选取SYV-75-5，电视插座暗装底边距地2m。与强电插座距离大于0.2米。
网络布线系统： 本楼通讯系统包含电话和网络两部分，教室内设网络信息出口，办公室会议室室内设电话和网络两种信息出口。由校区电机房内引出1根2芯多模光缆和1根10芯对绞电缆作为通讯信号进线。在一层楼梯间设总 设备，各层对应位置设配线箱。垂直布线采取五类25对对绞电缆和三类双绞线，穿聚氯乙烯塑料管，在墙内和楼板内暗敷。水平采取超五类4对对绞电缆和三类双绞线，穿聚氯乙烯塑料管，在墙内和楼板内暗敷。
办公室内电话和网络信息出口与强电插座距离大于0.2米。
广播系统：本工程由广播站引来一条广播线路，一层设功放箱。全部广播终端作为一个分路设置。采取二线制订压传输，输出电压为70V。
每间教室内设扬声器箱，局顶棚0.5明装。
7.防雷接地系统：本工程建筑物按三类防雷建筑物保护方法设计
避雷带采取热镀锌圆钢φ10，圆钢需做防腐处理，扁钢高于檐口，女儿墙，屋面15cm，支架采取φ12热镀锌圆钢，间距1m，转弯处为0.3 米，支架与檐口、女儿墙、屋面内钢筋焊接固定。
避雷引下线是用每根混凝土柱内两根大于φ16对角主筋焊接而成，采取双面焊，在设有测试卡部位和相对地坪+0.5，-1.0M处各设置一块 100*100*80 钢板，并用-40*4 热镀锌扁钢与主筋相焊接，距地
0.5m处钢板以做测量接地电阻之用，-0.1M处钢板用做人工接地之用。
接地装置利用建筑物基础钢筋和引下线焊接而成，接地电阻实测不得大于1欧姆，不然补打接地极，直至合格。
第四节 施工进度计划
科学组织，合理穿插，随土建施工预留电工套管.焊接逼雷装置，预防事后剔凿，主体装饰完工后，进行电线穿管工作.电气器具安装和调试；本着尽可能节约时间，提升施工质量，提前完成各个分项工程施工，实现协议要求工期；技术部负责编制施工进度计划网络图，严格按照网络图进行施工安排。
第五节 工期确保方法
一.目标
科学组织施工，合理安排工序穿插，确保协议工期实现。
二.工期确保方法
1.严格按照同意施工组织设计安排施工进度，确保工期。
2.抓好施工计划安排，从技术.机械.劳动力上确保工序同时开展，整体推进工程进度。
3建立健全完善技术保障体系，确保施工生产顺利进展和加速施工进度，配置有施工经验技术人员，除编制好是实施性施工组织设计外，对关键分项工程还必须编制施工方案，认真执行技术交底制，确保施工质量和安全生产，加紧施工进度。
4.提升分项工程质量一次合格率，降低不应有返工。
5.加强工程进度计划性：
（1） 施工期间建立进度控制组织系统，按进度控制计划进行阶段工程进度目标分解，确定其进度目标，编制月.旬作业计划，并做好施工进度统计。
（2） 加强施工中进度控制，将实际进度与计划进度对比，及时调整。
（3） 建立现场会.协调会制度，每七天召开一次现场会，天天召开生产调度会，加强信息反馈，确保工期目标实现。
6.加强土建.水电专业配合工作；
（1） 电气安装工程采取提前插入.与主体结构交叉作业等综合方法，尽可能降低其实际占用工期天数。
（2） 加强电气工程安装与土建配合工作，要相互协调，相互配合，要及时了解.掌握土建施工进度，使预埋以及安装项目得以及时完成，降低返工，加紧施工进度。
7.加强成品保护工作
（1） 做好成品保护工作，降低无须要返工.返修浪费，加紧施工进度。
（2） 建立严格管理制度，做到成品保护有制度，成品保护工作有些人负责。
第六节 季节施工方法
依照该工程施工进度计划安排， 该工程电气安装工程将在冬季全方面进行施工。 为确保施工质量， 在施工前按照冬期施工关于要求， 结合当初施工部位，编制冬期施工方案，并提前做好施工各项准备工作。
第七节 质量确保方法
一. 严格按照规范要求施工，工程一次验收合格率达 100%，质量确保资料准确.齐全。
二.质量确保体系
按照已定质量目标，建立愈加完善质量确保体系，切实发挥各个部门作用，使施工过程中每道工序质量均处于受控状态。在施工过程中，以设计文件及规范要求为依据，经过对质量要素和质量程序控制，切实落实质量责任制；经理为质量第一责任人，管生产施工责任人必须管质量，企业设专职质量检验员，各班组设兼职质量检验员，做到分工明确，责任到人，对各工序从“人.料.机”各方面加以控制，确保工程质量。
三.组织确保方法
经理. 工长. 质检员. 等管理人员， 均为取得对应专业技术职称或受过专业技术培训，具备较为丰富同类型工程施工及管理经验者，并持证上岗；工程专业技术人员，应具备对应技术职称，并按照关于要求进行培训；严格实施质量责任制，每项工作均由专员负责。
四. 质量管理制度
1.技术交底制度分项工程开工前，专业技术员依照施工组织设计及施工方案编制技术交底，对关键工序必须编写施工方案，分项工程施工前必须向作业人员进行交底，讲清该分项工程质量要求.规范标准.施工方法和注意事项等。
2.工序交接检制度 工序交接检即：(1)工种之间交接检，（2）成品保护交接检。上道工序完成后，在进入下道工序前必须进行检验，并经监理方签证，做到上道工序不合格，不准进入下道工序，确保各道工序工程质量；做到“三不交接”即：无自检统计不交接，未经专业人员验收合格不交接，施工统计不全不交接。
3.隐蔽工程签证检验制度凡属隐蔽工程，先由班组.专业质检员进行自检，自检合格后同监理方一起复核，检验结果填入隐检表内，由双方签字。隐蔽工程不经签证，不能进行隐蔽。
4.施工过程质量三检制施工过程质量实施三检制，即：班组自检.互检.工序交接检，工长负责组织质量评定，专业质检员负责质量等级核定，确保分项工程质量一次验收合格。
5.执行材料.成品.半成品及验收制度一.原材料采购需制订合理采购计划，依照施工协议要求质量. 标准及技术规范要求，精心选择合格材料，同时严格执行质量检验和验收制度，按要求进行复试及见证取样，确认合格后方可使用。全部采购原材料. 半成品. 成品进场必须由专业人员进场验收 ，核实质量证实文件及资料， 对于不合格半成品或材料证实不全材料，不能验收进场， 材料进场后应及时标识， 确保无误用.混用。
第八节 安全确保方法一.目标
无人身伤亡和机械事故
二.方法
1. 建立以经理为首安全确保体系和安全检验机构， 严格实施生产责任制，确保安全方法落实。
2. 进行不定时安全检验，对于检验出现隐患，责令立刻停工，限期进行整改，经复查整改合格后，在进行生产工作。
3. 对进场职员加强安全教育培训，学习本工种基本操作规程，工种
存在安全隐患， 消除隐患方法； 建立职员安全教育档案， 经常对职员进行考评， 对于考评不合格工人， 经再次培训考评合格后，才能进入施工现场。
三. 电气工程安全施工操作关键点：
1. 剔凿打眼时， 锤头不得松动， 钎子应无卷边. 裂缝， 戴好防护眼镜，楼板. 砖墙打透眼时，板下. 墙后不得有些人靠近。
2. 人力弯管时 ，应选好场地，预防滑倒和坠落， 操作时面部要避开。
3. 管子穿带线时，不得对着管口呼叫吹气，预防穿带线伤人，穿电线时，应相互配合预防挤手。
4. 焊接避雷带时， 要系好安全带，穿防滑鞋，手戴绝缘手套， 并有些人在一边守护。
5. 电线线路上禁止带负荷作业，应断电进行作业。
6. 使用电开工具时，要手戴绝缘手套，戴好防护眼镜。
7. 电器着火时，应立刻切断电源，使用泡沫灭火器或干沙灭火。
